Twisted Pear napajanje sa LM317 i LD1086


chakija

Preporučeni Komentari

Napisano (izmenjeno)

Pokusao sam da iskoristim gore pomenuta napajanja za Buffalo DAC i JLsounds karticu.

Xmos čip na JL sound bi trebalo da srče oko 500mA, ali 5V napajanje sa LD1086 ne može da da isporuči više od 250-300mA.

Sam regulator bi trebalo da je deklarisan na 1.5A.

Trafo koji koristim ima sekundare 2x6ACV i deklarisan je na 30W.

Kada setujem potrebnih ~5.2DCV na izlazu napajanja i priključim JLsounds karticu, voltaža padne na 3.8DCV.

Probao sam da spojim otpornik 5w 8R7Ω i da izmerim koliko struje isporučuje. Trebalo bi da izbaci oko 600mA, ali ja sam izmerio pomenutih ~250mA.

Slična je situacija i sa bipolarnim napajanjem sa LM317. Trafo koji koristim za njega je 15VAC/1A sekundari.

Kada na + grani podesim tih ~5DCV, xmos proradi/oživi, ali se hladnjak koji je na LM-u užari. Maksimalno koliko preko otpornika može da da struje sam izmerio ~400mA.

Nisam siguran gde grešim - nemam šemu od samih napajanja.




Izmenjeno od chakija
Link to comment
Podeli na ovim sajtovima

napravi sa LM317, samo hladjenje kako treba

onda mozes da se igras, dodajes da na izlazu bude CLC , pa sta god da stavis mozes fino da podesis da izlazni napon bude tacno 5V



a mozes i LT1085

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Probao sam sa Lm317 i xmos i buff prorade kada ih povežem na + granu, ali na granici jer napajenje isporučuje max 400mA...

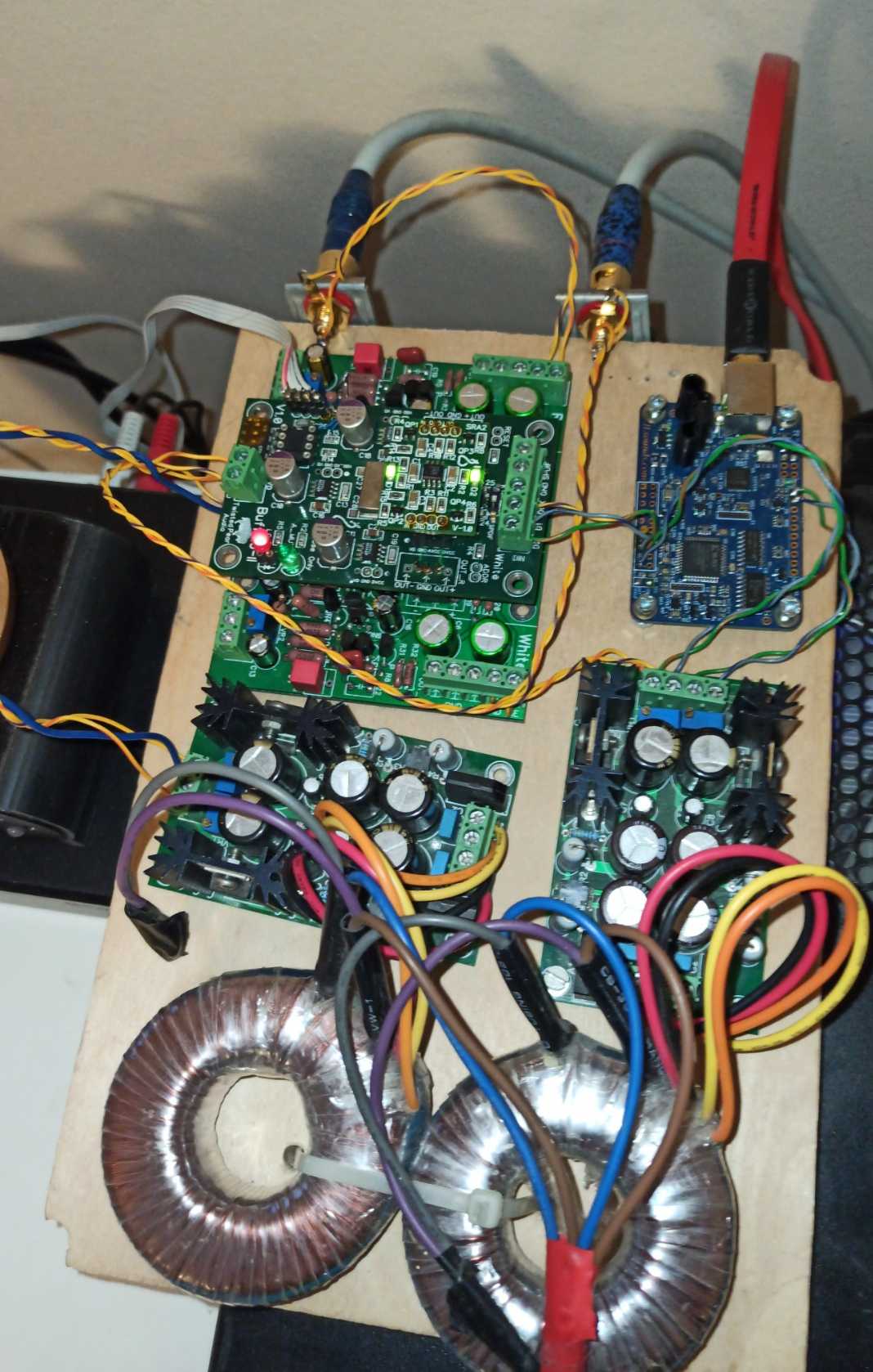

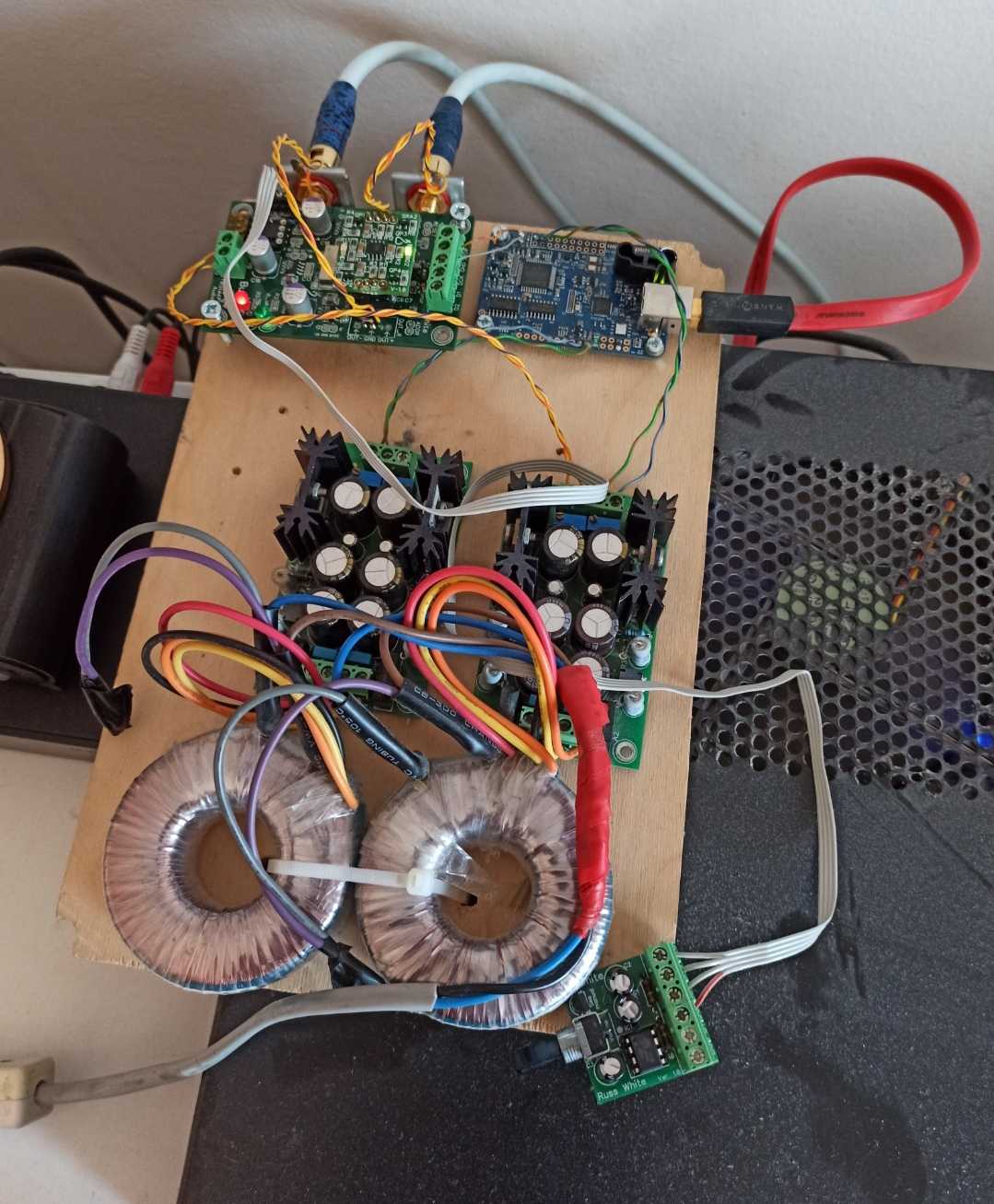

Prva slika je bipolarno sa Lm317 a druga je sa 2x +5V sa ld1806.

Vidi se na prvoj slici kako su otpornici pozuteli od toplote na + grani kojom sam napajao xmos...



Izmenjeno od chakija
Link to comment
Podeli na ovim sajtovima

aman

kao prvo kakva ti je to sema na toj pcb?

rascivijaj to pa onda pravi kako Bog zapoveda, verovatno imas negde pad napona koji ne sme da se desi

otpori od 10R nemaju mesta tu ni u seriju ni u paralelu



Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Što se tiče napajanja 2x5V, koliko sam razumeo za svaku granu koristiš poseban 6VAC sekundar? Ako je tako to je malo čak i za low dropout regulatore. Trebalo bi vezati na red sekundare da bude 12VAC i oboriti višak napona nekim žičanim otpornicima da se ne greju previše regulatori.

Što se tiče LM317/337 sa 15VAC sekundarom može se dobiti oko 14VDC. Ako treba puno manje, opet se obara žičanim otpornicima da se spasu regulatori od pregrevanja.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

sa 30VA trafoom , 6Vac dace dovoljno DC napona, cak i sa 05A opterecenjem

jos ako stavi shottky diode gde ce mu kraj

al on ima neki drugi problem, dok ne ukljuci mozak nece ga nadje

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

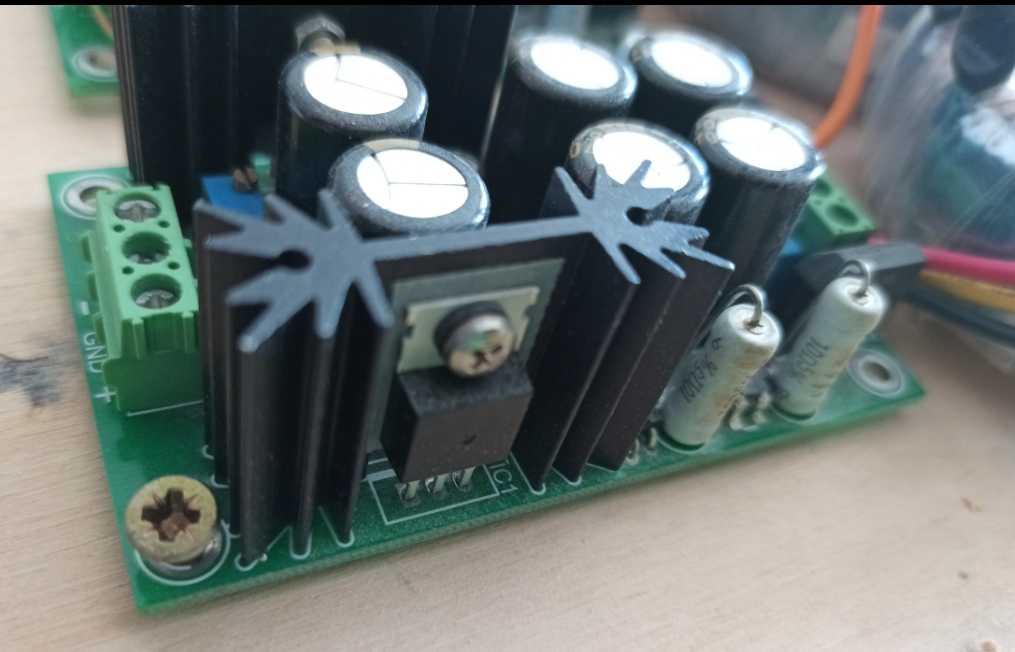

Na slici deluje da ima RCRC ispred regulatora i najobičniji grec, a onda nije dovoljno. Ne znam šta he crna kockica između otpornika. Nek proba 8-9VAC i radiće. Ako nema šemu nek je skida sa PCB. Obe PCB mi deluju da su iste i prilično jednostavne. Jadni oni kondenzatori između ladnjaka, neće im lako biti.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

To su TP regovi jos iz vremena Buffalo keca kad je dac cip i iznazli stepen bio na istoj pcb i nista nije srkalo toliko struje..

Al da..10r-L-10r puno (ta crna kockica je ocito neki kerov k zavojnica).

Caki cupaj to sa pcb.. Il spoj na one trafoe sto sam ti dao pa spali :D

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Ako je tako, onda to sve samo treba prespojiti tako da ostanu u funkciji samo grec i kondenzatori. I ondak će da radi.

Samo 6VAC je baš malo, gde je barem 1V za eventualni pad napona u mreži, pa 1V za napon bruma, pa ne znam koliko treba za rad regulatora, 1-2V, pa za pad napona na grecu 1,5V ? Ja za 5VDC uzimam minimum 9VAC pri opterećenju ako je samo grec, kondenzatori i regulator.

Ako ispred ide CRC, onda se još dodaje za taj pad napona na otporniku. Nije greška obezbediti se sa malkice većim naponom, i staviti veće hladnjake. Obrnuto neće da valja.

Ja bih odradio drugačije, oba sekundara paralelno i  dobiti jedan od 12VAC pa u regulatore, a svakome oboriti malo napon nekim žičanim otpornikom u skladu sa potrebnom strujom, tako da ispred regulatora bude makar 8VDC. I onda će da fercera besprekorno. Disipacija na tim otpornicima neka bude do 1/3 snage otpornika i to je večito. Biće sve vruće, ali prihvatljivo.



Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Radi jebem li ga - legato se napaja sa Lm317 a jlsound i buffalo sa ld1806, s tim što buff i oscilator na jlsound dele istih +5v.

Ne da zaslužuje bolje, nego zaslužuje najbolje. Kad završim mercury linestage videću koji da ostavim.

Šteta što volumite ne radi, ali i ne smeta mi previše.
