Možda ovde ima nešto http://www.korg.com/us/support/download/product/1/207/

Kako se ovde skidaju albumi, meni stalno izbacuje - Coming Soon... Watch Out For It! (na NYA Download Store sajtu).

U datasheet-u stoji da je min 3,2 a tipična 4A, možda bi bilo bolje zameniti sa LT1083 koji izdržava duplo veću struju. Za pogon HDD-a i RPI-a je malo 3-4A (2,5" HDD obično vuče od 0,7 do 1A a za sam RPi ti treba 3A).

Šta čovek napisa (ni Google na moža da prevede)?

Ima i ovako spakovano https://de.aliexpress.com/item/2x300W-TAS5630-dual-channel-Class-D-digital-power-amplifier-board-with-AD827-pre-HIFI/32510382928.html?spm=a2g0x.10010108.1000013.10.75d1925bgZX4zl&traffic_analysisId=recommend_2088_5_90158_iswistore&scm=1007.13339.90158.0&pvid=53a922f6-6e5b-426e-a1df-37367df088cc&tpp=1

Na velikom DIY kažu da ova pločica svira dobro out of the box https://www.sanwulasers.org/TDA7498_2X100W_Dual_Channel_Audio_Amplifier_Board/p3911805_17992618.aspx jest da nije TPA već TDA ali je D klasa.

Ako je to ova pločica https://de.aliexpress.com/item/XH-M543-high-power-digital-power-amplifier-board-TPA3116D2-audio-amplifier-module-Dual-channel-2-120W/32820689047.html?spm=a2g0s.9042311.0.0.xKyDWq rekoše ljudi da ima puno šuma koji je nezavisan od potenciometra.

Ako ima mono dugme uključi ga i onda vidi kako se ponaša pojačalo, ako je i tada jedan kanal slabiji onda mora na "kanal" za generalku.

Kod ovih pojačalaca u D klasi, koliko ja znam, minusi na izlazu nisu povezani na gnd kao kod klasičnih pojačala i ako bi se kratko spojili mogao bi da gekne čipčić. (nek' me ispravi neko ko se bolje razume u D klasu)

+/- 12V po originalnoj šemi

Steampunk - u njega ubaciš D klasu i vozi (Miško)

To verovatno za balansiranu vezu jer na malom konektoru ima 4 konekcije + i - za svaki kanal, onda valjda uzimaju masu sa velikog. Nego, da li je tačno da svaki put kad se uključi sokoćalo mora da se podesi volume jer se posle prekida napajanja resetuje na neku postavljenu jačinu? Pošto je regulacija jačine u digitalnom delu (valjda sam dobro razumeo), da li to utiče na rezoluciju signala koji prolazi?

Gain, master-slave objašnjenje i tabele na strani 14 http://www.ti.com/lit/ds/symlink/tpa3116d2.pdf

Čip 3118 i 3116 su potpuno isti samo je razlika što je površina za hlađenje kod ...18 sa donje strane a kod ....16 sa gornje strane i može hladnjak da se stavi (zato je deklarisana i veća izlazna snaga).

Trimer potenciometre na ulazu treba ili premostiti ili odvrnuti do kraja u kratak spoj jer nisu ni za šta. Treba proveriti da li su ona dva mala elektrolita iznad 3-pinskog konektora na granama ulaza, pa ako jesu zameniti sa blokovima (recimo 2,2uF) Pronaći odgovarajuće otpornike po data-šitu za smanjenje pojačanja (da se smanji šum koji ova pločica ima - na više mesta su to konstatovali), pošto su dva čipa na pločici jedan bi morao da radi kao master a drugi kao slejv (kinezi obično ne vode računa o tome pa naleme ono što im je pod rukom u tom trenutku - na sličnoj konfiguraciji sa dva čipa od Breese Audio na pločici lepo piše koji otpori treba da budu a nalemljeni su neki drugi - primer jednog korisnika sa big diy-a.

Ma u redu je kad nisi balansiran... a balansirana veza je preko malog 2,5mm konektora a nebalansirana veza je preko 3,5mm konektora (lepo piše na pločici)

Evo kako izgleda iznutra

Vidi Sabaj DA3 dakčić. Kako taj malecki svira i kako se vezuje onaj mali 2,5mm balansirani konektor (ima u sebi valjda dva DAC-a ES9018Q2M)?

Ovde zvuk "vuče" na levu stranu - fali mu ventilator i na levom "cipelarniku".

Kod mene u firefoxu (48.0.2) na visit ode na stranicu voxativ.com da odabereš zemlju pa onda prikaže home stranu.

Pa malo si zakasnio sa letovanjem, ide zima sada će zimovanje.....

Vozi miško.....

Ima i firmiranih ampova u D-klasi, kažu neki da je Denonov PMA-50 dobar. http://www.diyaudio.com/forums/class-d/270424-digital-amplifier-chip-sta326-post5132337.html

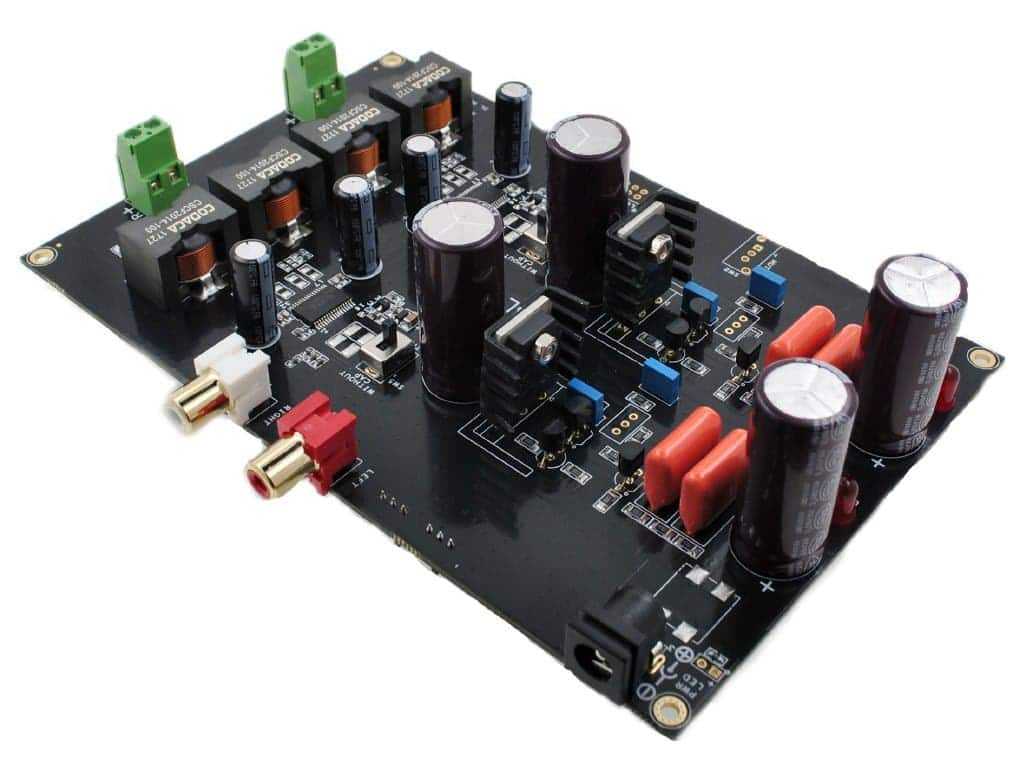

Ovo https://www.allo.com/sparky/volt-plus-amp.html http://www.diyaudio.com/forums/vendor-s-bazaar/305243-volt-tpa3118-testing-data-9.html

Kažu da Volt+ sa TPA3118 dobro zvuči, ali je snaga manja. Allo sada radi na novoj pločici sa dva 3118 ili 3116, samo je tek u razvoju.
