Mene je tako zezala USB tastatura i/ili njen kabal. Promenio sam tastaturu i od tada sve radi normalno.

http://www.diy-audio-engineering.org/index.php?topic=125.15

Šta ne valja rešenju za DC offset?

Slika 2.

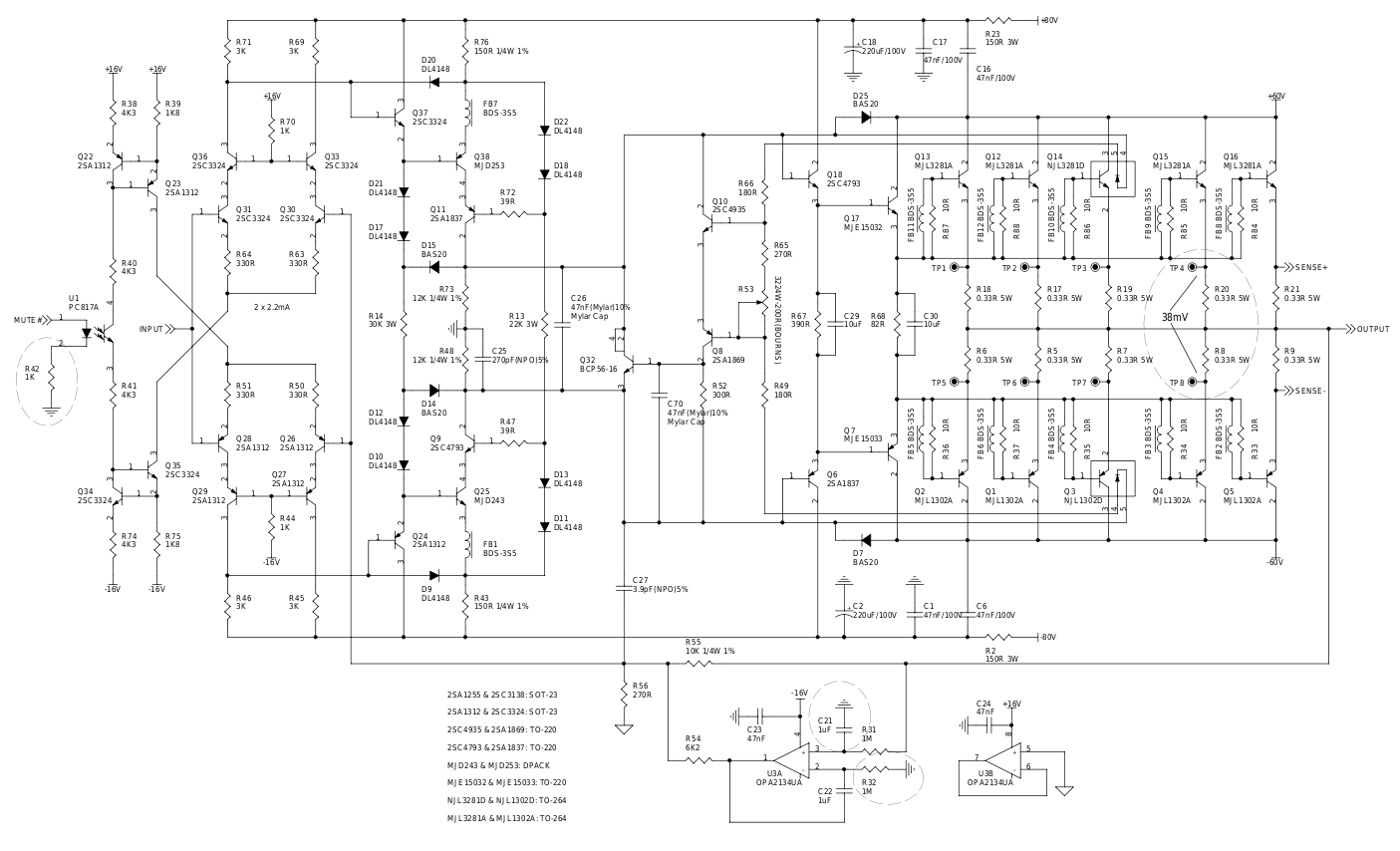

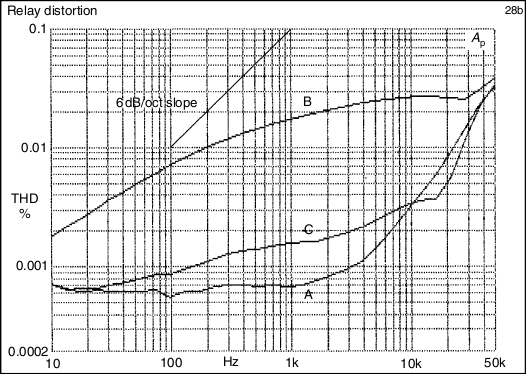

1. D.Self je vršio neka merenja. Neki releji mogu da unesu izoblicenja. Nelinearnosti može da se pojavi ako je relej tako konstruisan da njegov okvir koji je deo električnog kola, bude i deo magnetnog kola. Okvir releja je napravljen od mekog gvožđa, kako bi se sprečilo da postane trajno namagnetisan, i to izgleda da uzrokuje nelinearnu otpornost kontakta, verovatno zbog namagnetisanja i zasićenosti materijala. Na slici 1. se vidi izobličenje samog pojačavača (kriva A) i izobličenje nakon releja (kriva B ) pri snazi od 200W/2oma. 2. Mogu da se koriste FET-ovi redno povezani u + i - granama za napajanje. RdsON je nekoliko desetina milioma tako da se neće javiti veliki pad napona na njima kada su uključeni. GK radi nešto na tom principu na diy-engineering forumu. 3. Da se ugradi neka vrsta stand-by kola u sam pojačavač. Ja sam isprobavao nešto slično kao što je prikazano u blok šemi u datasheet-u za LM3886. Treba da se dodaju još dva diferencijalna stepena i izvor konstantne struje za mute funkciju. To radi, ali ne baš zadovoljavajuće, jer degradira linearnost osnovnog pojačavača. Ili možeš da probaš nešto slično kao što je to urađeno u HK990 (slika 2.)

Ne interna već magistrala prema kontroleru i-ili prema memoriji.

Na 64-bitnu magistralu podataka se prešlo još u doba Pentium procesora. Adresna magistrala je imala širinu od 36 bitova kod Pentium Pro procesora, dok današnji procesori imaju preko 40-pina za adresnu magistralu.

Namenjen je za procesore sa disipacijom do 140W.Više detalja na:http://www.overclockersclub.com/reviews/asus_triton78/Hladnjak je NOV-NEKORIŠĆEN.

Zbog letnjih vrućina....up Cena 1.200 din

http://www.diyaudio.com/forums/parts/166715-2sk1530-2sj201.html

Inače, šteta što Toshiba gasi proizvodnju 2SK1530 fet-ova.

Trebalo bi ,po meni, da se definitivno preradi kompenzacija za ovaj pojačavač. Dosta ljudi je imalo problema sa oscilovanjem ovog pojačavača.

Xexe jedan moj kolega je preuzeo posao za pločicu za ovo kolo. Trebalo mi je nekoliko dana da pokupim sve potrebne footprintove u biblioteke. U Application Note dokumentu su, čini mi se, više puta skretali pažnju na layout ground plane-a za ispravan rad kola.

Koliko sam ja video, i dalje se na fakultetima uče algoritmi radi optimizacije programa. Znam da su nas dosta mučili sa optimizacijom algoritma za sintezu hardvera.A zašto Windows radi tako kako radi? Pa napravljen je da donosi pare. Čitao sam da registar baza nije kreirana da reši problem gomile konfiguracionih fajlova (što bi možda bio validan tehnički razlog, posmatrano iz ugla programera), već da omogući "enkripciju" podataka koji programi čuvaju u njoj, kako bi strane softverske kompanije, jelte, što više zaštitile intelektualnu svojinu (jako mrzim taj termin) koja je implementirana u tim programima.

Q: If a person who speaks two languages is called bilingual, and a person who speaks three languages is called trilingual, what do you call a person who speaks only one language?A: American

Jes' da je kasno, ali nije na odmet: klik

U nekoj od tema se pominje nepovoljan kapacitivni uticaj ground plane-a na štampane veze i onda bi valjalo znati koliko tačno i iznosi taj uticaj.Sledeća formula je ustvari modifikovana formula za računanje kapacitivnosti pločastog kondezatora:C=(k*A)/(1.129*d) [pF]gde je:k = relativna dielektrična konstanta PCB-aA = površina štampane veze i ground plane-a koje formiraju kondezator u cm^2d = je debljina pločice u mm.Kapacitivnost se dobija u pF.Primer:Imamo veze i ground plane koje formiraju površinu od 1cm^2. Recimo da se koristi standardna FR4 pločica, debljine 1.6mm. Rel. dielektrična konstanta se obično kreće od 4 do 4.4. Uzećemo, u ovom primeru, da je 4.2.Dakle, podaci su:k=4.2A=1d=1.6to se zameni u gornju formulu i dobija seC=2.32pFEto.

Stavljanje još dodatnih nelinearnih elemenata, kakva je npr. dioda, u kolo povratne sprege kao i na samom ulazu nije dobra ideja ako se ide na što manje izobličenje signala. Kroz diodu uvek teču struje, kako u DC režimu, tako i u AC režimu, koje su jako nelinearne. U DC režimu teče slaba struja inverzne polarizacije, a u AC režimu teče struja koja potiče od nelinearne kapacitivnosti (zavisna od napona) PN spoja. Uticaj tih struja je utoliko veći ako su impedanse u kolu velike. Primer: BZX79 zener dioda - inverzna struja pre Zenerovog napona Ir=2-3uA - kapacitivnost 300pF pri Ud=0V Na red sa otpornikom od R=22k to stvara nešto što liči na nelin. naponski razdelnik + jedan nelin. RC filter => što nije dobro.

http://www.youtube.com/watch?v=85vpoVYfM3M&feature=player_embedded

Ti elementi koje si naveo čine bootstrap kolo. Gledamo samo gornju polovinu šeme. Zamisli TRENUTAK da si na ulaz bafera doveo sinusni signal, i to tako da upravo počinje pozitivna poluperioda sinusoide, odnosno, da signal na ulazu raste. Preko kondezatora C9 i otpornika R9 taj signal se prenosi do gejta tranzistora Q1. Između pinova gejt i sors tog tranzistora počinje da raste napon, što dovodi do toga da tranzistor propusti kroz svoje telo još veću struju drejn-sors. To povećanje struje dovodi do toga da se podiže (gledano u odnosi na masu) napon na izlazu (OUT), tako da, u osnovi, napon na izlazu prati promene napona na gejtu. Kondezator C3 je u prethodnim trenucima već bio napunjen preko otpornika R13 i na svojim krajevima ima odogovarajući napon. Pošto je on velike kapacitivnosti, on se u ovom opisu ponaša kao jedna baterija koja je vezana na izlaz, sa jedne strane, i na R13 i R14 otpornike, sa druge strane. Pošto je napon na izlazu počeo da raste, onda će početi da raste i napon na gornjem kraju "baterije", gde se spajaju otpornici R13 i R14. Primetićeš da je R14 sa jedne strane vezan na ulaz, gde se napon podigao za recimo 1V, a sa druge strane je vezan na "bateriju" gde se napon isto podigao za 1V (preko tranzistora, izlaza, pa "baterije") šta znači da napon na krajevima otpornika ostaje isti, odnosno, šeta zajedno sa ulaznim naponom. Pošto se napon na krajevima R14 ne menja, onda kroz njega teče konstanta struja i u ovom kolu se ponaša kao izvor konstantne struje, doduše, ne savršen, ali radi. To znači da je ulazna impedansa na niskim frekvencijama velika, nekoliko desetina kilooma (otuda samo 220nF na ulazu), dok na višim frekvencijama ovaj bootstrap rad počinju da "guše" parazitne kapacitivnosti tranzistora, pa ulazna impedansa opada. EDIT: Inače, postavljanjem rednog otpornika od 1k na red sa gore pomenutim "baterijama"-kondezatorima gubi se smisao bootstrap kola i maksimalna ulazna impedansa će biti samo oko 10koma ("gušeći" ulazni napon još više nego pre modifikacije) i u tom slučaju treba da se povećaju kopacitivnosti C2 i C9 na ulazu.

Možda nekom pomogne ova slika da shvati kako na strujnom generatoru mogu da postoje inverzni naponi, a da struja teče i dalje u nacrtanom smeru.
