pakonja

Dobro da si me podsetio, i to sam probao samo sam zaboravio da napisem ali bruma je i dalje bilo, sirmovani kabal nemam tako tanak pri ruci da mogu da ga zalemim na plocicu pa to nisam ni probao... moguce da je to problem... nezgodno je lemiti deblje zice na plocicu zato cu sacekati da uzmem kondenzatore kojima jedan kraj mogu zalemiti na plocicu a onda mogu na drugi kraj kondenzatora lemiti i sirmovani kabal... ako ga i dalje bude bilo onda ne znam sta je problem... javicu se kada to budem uradio... samo to nece biti skoro... ovo sam malo pozurio da bi Sir znao sta ga ceka... A sto se tice merenja... kad naucim ima da merim svako koje mi padne pod ruku...

Nisam napravio da radi bez bruma jer nemam kondenzatore koje bi mogao da zalemim direkt na plocicu ali predpostavljam da bi brum nestao kada bi zalemio kondenzatore direkt na plocu jer sam ja od ploce imao 10-15cm zice pa tek onda kondenzatori pa na njih ulaz signala... ako imas kondenzatore koje mozes zalemiti direkt na plocu (samo jedan kraj) onda verujem da neces imati brum od 50Hz koji se meni javlja sa onim zicama.

Igrarije nikad dosta, to je i razlog zasto sam uzeo dve ove ploce pa da mogu da se igram i sa njima da probam da napravim aktivu sa D klasom, pa lampe da ubacim ispred, pa... ko zna sta jos... cisto radi zabave/opustenja/ucenja... Elem da se vratimo na temu, situacija sa eksperimentima je sledeca, uzeo sam ispravnu plocu pa sam odlemio sam ona cetiri zuta otpornika (sto sam mislio da su tantali) i TL074, na mesta koja sam vec spomenuo prilemim zice za produzetak i 1uF kondenzatore i na njih pustim signal sa racunara. Gle cuda svira bez onog tupkanja (tako da je definitivno ona ploca falicna) - ALI ima konstantan brum. Kada iskljucim dolazni signal od racunara - i dalje ima brum... uzmem osciloskop da vidim kad ono 50Hz... odlemim one zice produzetke sa kondenzatorima sa ploce i vise nema bruma... One zice su izgleda predugacke (10-15 cm) i radile kao antene pa su kupile 50Hz i pojacalo je brundalo... Potom sam uzeo onu neispravnu plocu i prelemio sve osim TPA... prikljucim i dalje je tupkalo kao da se aktivira zastita... prelemim i TPA... ladno je i ona proradila... nema vise tupkanja i identicno se ponasa kao prethodna. Napominjem samo da sam na ovoj plocici smanjio pojacanje i tako sam ostavio... a kvalitet zvuka ne mogu da komentarisem jer nemam na cemu da ih posteno pustim i slusam ali vec svi znamo sta se moze ocekivati... Ono sto bih jos voleo da isprobam sa ovim plocicama, a sto nikada nisam radio, je merenje frekventnog odziva pojacala... nemam ideju kako se to radi i sad cu se baciti na citanje o tome a ako nekog ne mrzi neka napise sta mi je sve potrebno i kako da to uspesno izvedem... od opreme imam racunar, mali jednokanalni osciloskop (DSO150) i unimere.

Moja greska... ja sam mislio da su to tantali... u svakom slucaju njih sam izbacio... Sutra kasapim onaj drugi da vidim kako ce on da se ponasa... on bi trebalo da radi ok sa ovim izmenama...

Evo 'vako... smanjeno pojacanje sa 26dB na 20dB tako sto sam odlemio otpornik R3 a umesto otpornika R4 zalemio otpornik od 5.6k... ovo nije otklonilo sum, niti sam nesto posebno cujno primetio osim da svira tise za isti otklon potenciometra sto je i ocekivano. Potom sam odlemio TL074 i tantale i umesto tantala sam zalemio na red signalu blok od 1uF (4 komada - za svaki plus i minus po kanalu jedan - nisam imao vece) i posle toga je sum nestao... ALI .... ne moze bez tog "ali" nista da prodje Ono sto je novi momenat i sto se desava je puckanje u zvucniku... tj kao da se pali i gasi neka zastita - tupne pa onda ide muzika sec-dve-tri i opet tupne na pola sekunde i tako u krug... E sad... ovo mozda ne bi trebalo uzimati ozbiljno kao neki problem zbog modifikacije koju sam uradio jer je meni jedan kanal na toj ploci problematican (zato su mi i vratili novac za njega). Posto imam jos jednu plocicu koja je za sada ispravna skinucu samo TL074 i tantale pa da vidim kako ce raditi (necu smanjivati pojacanje jer moram da odlepim hladnjak sa cipa). Javicu kako je to proslo ako budem danas uradio... ili kad budem uradio...

Zbudzicu ja to ima da mi svirka na vikendici samo tako! Si lud da ga bacim u kantu a ima toliko puno wati?! E, a da su ga zbudzili jesu... nema sta... vodovi mi deluju jako tanki tako da ce biti zanimljivo odlemljivanje... A najvise sam se razocarao kada sam video da ispod ima samo jedan cip a ne dva.... al sta mozes da ocekujes za 6 USD...... Odoh da zagrejem radionicu i lemilicu pa se vracam sa rezultatima... ne znam da li cu iskopati 4 blok kondenzatora ali kada pocnem da kopam saznacu, ali definitivno prvo idem na smanjenje pojacanja...

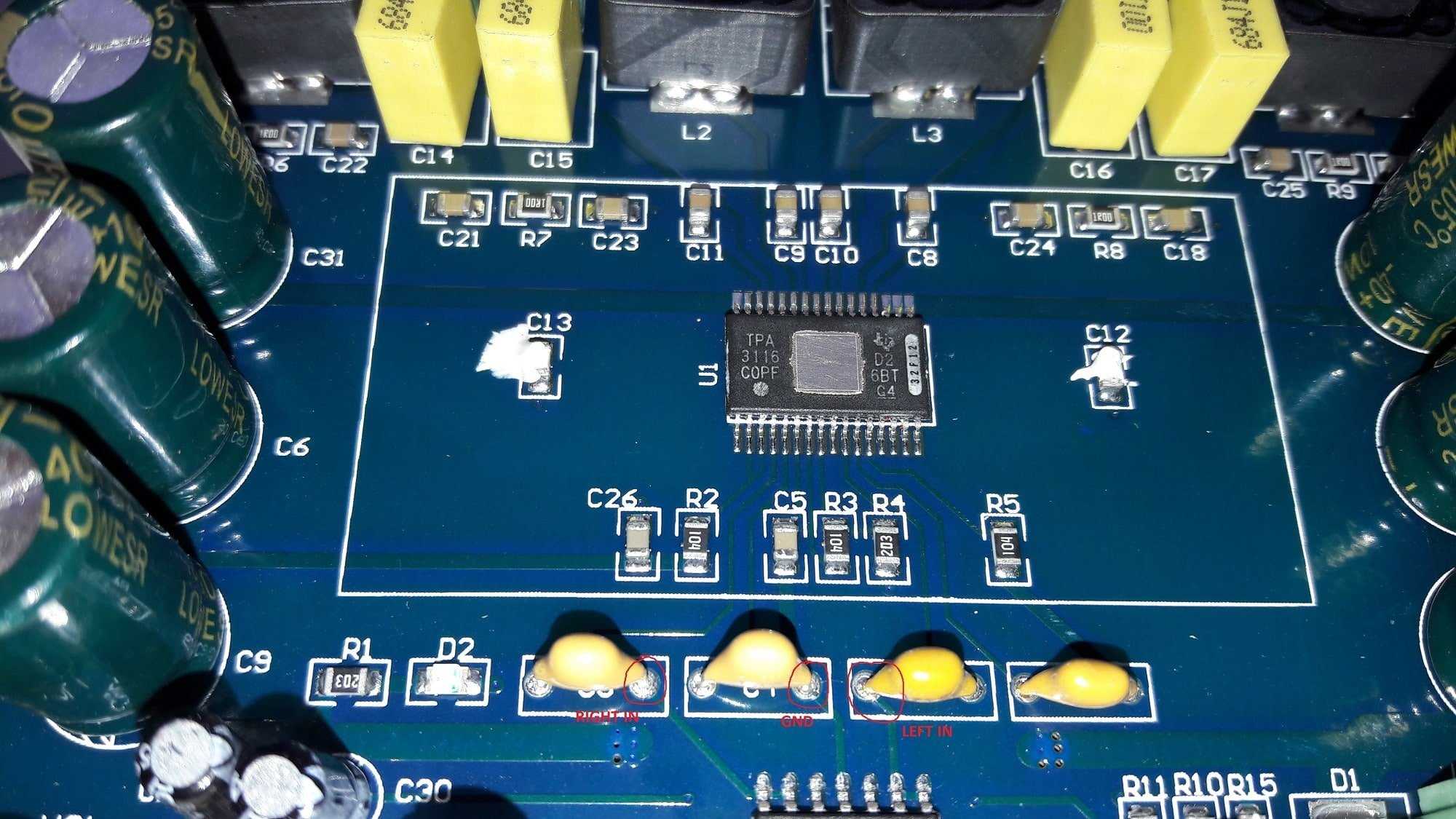

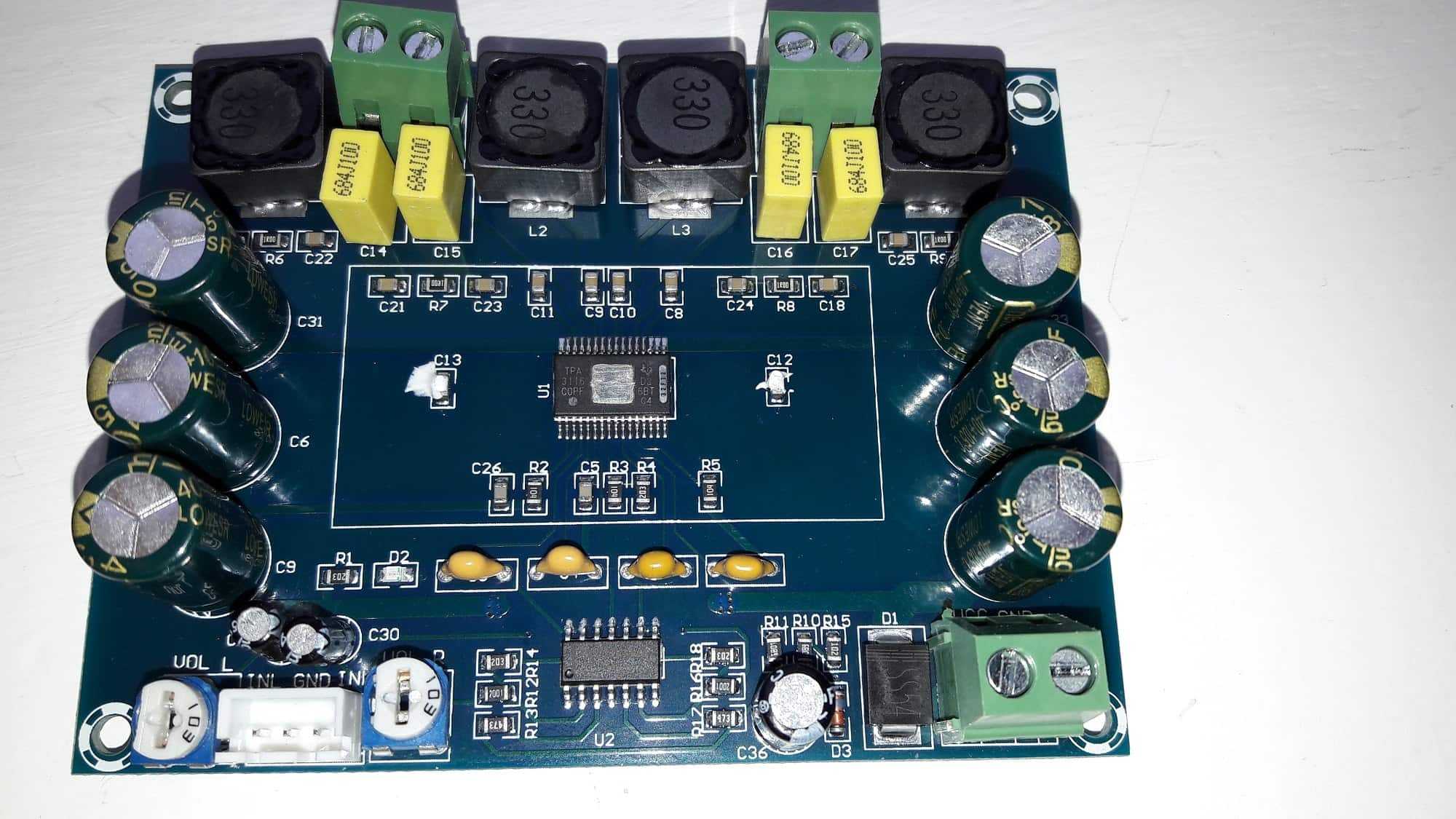

Evo slika da vidite sta ima ispod 'ladnjaka... Pojacanje je postavljeno na 26dB tako da cu to smanjiti na 20dB i to cu prvo uraditi... za to je potrebno odlemiti otpornik R3 a umesto otpornika R4 zalemiti otpornik od 5.6k. Tako ce biti u Master modu sa pojacanjem od 20dB Proverio sam bootstrap kodenzatore (C8, C9, C10, C11) i oni su 220nF sto se poklapa sa DS. Ali nije mi najjasniji deo oko ulaza signala... Da li sam dobro protumacio oznake INPR (in positive right), INNR (in negative right odnosno ovo ide zajedno sa INNL), INPL (in positive left)? Ako je tako onda treba odlemiti TL074 kao sto je Gosa rekao i uraditi kao na slici (predlog) obelezeno crveno, odnosno odlemiti obelezene nozice za levi i desni kanal na tantalima i na te nozice tantala za lemiti ulaze za levi i desni kanal a na GND od ulaza samo zalemiti na obelezeni tantal? Na taj nacin smo obisli sve na putu signala i imamo samo tantale... ispravite me ako gresim...

Probace se i to... hvala na savetu... imam 2 komada sada cu sa jednog da skinem hladnjak da vidim ispod hladnjaka sta su sve ugurali... Kad vec nemamo semu moracemo ovako drasticnim metodama da dodjemo do informacija... Hahaha... taj nista nije razumeo sta si ti napisao... a da koristis google translate pa da mu prevedes na njegov maternji jezik? Pisi mu ponovo, a ako se pravi blesav snimi video i idi na open dispute pa okaci video gde se cuje sum... Meni je od dve ploce jedna radila OK a druga je imala uzasan sum... pricao sa prodavcem i covek lepo rekao ok vraticu ti pola novca a plocu zadrzi... zahvalio sam mu se i rekao da ako moze semu da mi nadje bilo bi super da pokusam da ga popravim... tako da se mozda smiluje pa mi posalje semu...

Takvu plocicu imamo Sir i ja... Juce sam se malo igrao sa njom a danas cu nastaviti... prvi utisci su bacena para - sva sreca pa nije skupo. Kada su potenciometri smanjeni ubija kako susti... kada je pojacano do kraja manje susti ali i dalje se cuje da susti... Takodje kada sam na jednom kanalu satavio otpornik umesto zvucnika (Hvala Sire za otpornik!) a na drugmo kanalu stavio zvucnik i ulazni signal pustio SAMO na onaj gde je otpornik ladno se cuje muzika na onom gde je nakacen zvucnik i bez signala Inace sve preko 100mV PtP ulaznog signala pravi distorziju na izlazu i sece vrhove sinusoide... Moguce da je u pitanju ono pojacanje koje treba da sa smanji ali niko nema semu ove ploce pa da vidimo kako da to sredimo... Danas cu se igrati sa skidajnem potenciometra i zamenom ulaznih elektrolita sa blok kondenzatorima samo da ih iskopam negde... Edit: Meni je sum zavistan od potenciometra... kada je utisano i bez ikakvog signala sum je glasniji nego kada je odvrnut do kraja... tada se mnogo manje cuje sum... I zaboravio sam ad spomenem big POP po ukljucivanj i iskljucivanju... verovatno sam jos neku losu stranu ove plocice zaboravio da spomenem...

Haha... ovaj pasivni je uradjen po onoj semi po kojom sam ja uradio za BatoMM... Ladno su ih iskopirali cak su i grafik ostavili isti nisu ga ni menjali... a za te pare treba uzeti bez razmisljanja jer te toliko izadju delovi i pravljenje plocice... http://www.giangrandi.ch/electronics/vu-meter/vu-meter.shtml Inace, mislim da je bolje ici sa ovim pasivnim jer uzima signal sa zvucnika i ne mesa se (ne prlja) input signal... to su i mene posavetovali i prica ima smisla... zato sam se i odlucio za pasivni...

Ouch... onda sam pogresio... mislio sam da si nakacio bez elektronike vec preko jednog otpornika...

To je zato sto trebas da stavis onih par delova kako bi sprecio linearno skakanje kazaljke vec da pri manjoj snazi skace vise a posle kako je snaga jaca da sve manje i manje skace i ne predje limit instrumenta. Ako imas mesta dobaci to unutra i onda neces imati potrebe za tim prekidacem.

Hahaha... ma ovo cu da napravim samo da bi dodao kolekciji... a za BatoMM imam neke jos planove samo mi treba vremena za testiranja... voleo bi da ne radim i da mi pare padaju sa neba i tako bi imao vremena da radim ono sto me zanima i da napredujem u tome a ovako kao i svi ostali samo hvatamo slobodno vreme i grickamo kad mozemo...

Jedan za oba kanala... nemam dva komada...

Evo kolega sa foruma ima kondenzatore koji bi ti mogli posluziti...?

A ima i ovde neki predlog za regulaciju pa ko sta voli... http://diyaudioprojects.com/Solid/Jean-Hiraga-Le-Monstre/

Mada mislim da je prevelik ali jbg... to imam pri ruci...

Zanimljiva konstrukcija, ali ne svidja mi se sto je ulazni cinc suvise blizu hladnjaku koji ce biti vreo... Samo da zavrsim stvari koje sam zapoceo pa cu se baciti i na ovo...

Na plocici ima elektrolit, a na semi ga nema... nisam bas siguran da je to ta sema od koje je napravljena plocica... EDIT: Inace ja sam na mom BatoMM uradi ovako : http://www.giangrandi.ch/electronics/vu-meter/vu-meter.shtml

Trafo od 2x12v vec imam, kutiju pravim sam kao i uvek, hladnjak veliki imam koji sam stavio na prodaju ali cu ga povuci iz prodaje, a kondenzatori... imam 100 komada novih od 2200uF 50V kupljenih za 100 dinara na pijaci... Moracu ozbiljno da porazmislim o A klasi... da se i ona nadje u kolekciji...

Jos A klasu nisam pravio a sada ste me zainteresovali i za A klasu... Cisto iz fazona mi dodje da sklopim jednu Hiragu Le Monstre jer nije skupo... Koju plocicu preporucujete? Da li moze ova: https://www.ebay.com/itm/Hiraga-Le-Monstre-8W-A-class-Amplifier-D-I-Y/112186091705?hash=item1a1ecfe8b9:g:XKoAAOSwA3dYSZw~

Koliko sam ja skapirao ta dva potenciometra sluze za "balans" odnosno Volume_Left i Volume_Right... Njih bi definitivno trebalo preskociti... Ima li neko semu po kojoj je uradjena ta plocica?

Ja bi stavio u tu kutiju na koju si stavio plocicu... ali pre svega na iverici dok se ne napravi da svira sto bolje...

Blago tebi... bar je stigao na carinu a status za moj koji je narucen kad i tvoj je : Hand over to airline 2017-11-03 07:34:37 [GMT + 8] Tek je sad us'o u aviJoJn... Smorio sam se kao plovak...
