Impuls

I?

Pretpostavljam da bi dovodjenje naponskog izvora na ulaz ovakvog kola vec pri maloj amplitudi zakucalo sklop? o kojem redu velicine struje dac-a se radi jer taj deo struje upravlja sa celim sklopom?

Za one koji pocinju samo da napomenem da su tela potrosna roba a da stakla ostaju kao vrednost. dobro staklo ne moze da se kupi bez 1k5€. Sve sto je ispod je kompromis koji ima gomilu mana. Ja imam nikona i zelju da kupim najzahvalnije nikonovo staklo http://www.kenrockwell.com/nikon/24-70mm.htm http://www.photozone.de/nikon--nikkor-aps-c-lens-tests/236-nikkor-af-s-24-70mm-f28g-ed-review--test-report a evo fotka napravljena sa mojim malim nikonomhttp://www.klubputnika.com/photo/1427320:Photo:50858?context=user http://www.klubputnika.com/photo/1427320:Photo:50861?context=user i mojim malim olympusomhttp://www.klubputnika.com/photo/1427320:Photo:2387?context=user

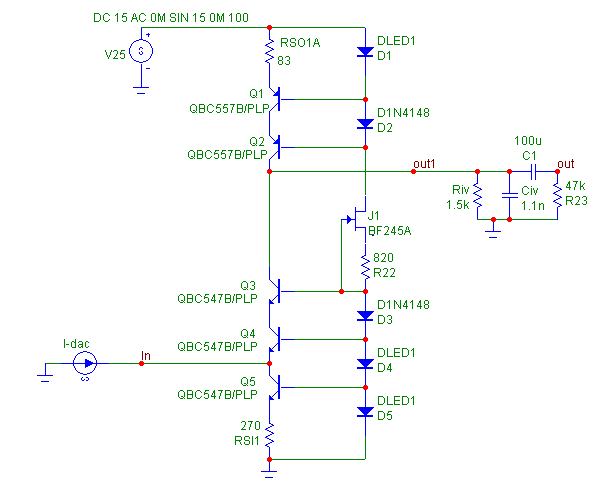

Ovo sam pokrenuo i zbog razumevanja rada ovog kola. Navescu par cinjenica koje mi nisu jasne: 1. diode D4 i D5 i PN spoj tranzistora Q4 generisu referentni napon na ulazu. male promene ulaznog signala menjaju napon baza-emiter Q4 a time i provodnost datog tranzistora, sto utice na kolektoski napon a time i na izlazni signal. Znaci tranzistor se ponasa kao otpornik gde mu se naponom na emiteru menja otpornost a time i napon na njemu. Pitanje je kako postaviti radnu tacku Q4 odnosno struju kroz njega da bi imao simetricno pojacanje ulaznog signala za pozitivnu i negativnu poluperiodu, odnosno kako podesiti ceo sklop?

Pile radi na Philipsu. Treba da ispratis tamosnja dogadjanja a i Pooyinu temu za Mephisto. U principu sve je isto cak i moj atema za Philips 820. Konstatacija je vecine pa i Alexa da je tda1541 zrnast dok mu se ne uradi kvalitetan clock.

Moj predlog je da zaboravis modifikaciju kojom si krenuo i da se bacis na diskretnu IV konverziju. Ako sam u pravu trebao bi da je jako slican modelu 304MK2 a on ima vec odvojena napajanja za razlicite potrosace. Isprati ovo http://www.diyaudio.com/forums/showthread.php?t=130568 a vidim ad je pokrenuta i nova tema http://www.diyaudio.com/forums/showthread.php?t=151177 . Ujedno bih pokrenuo novu temu na http://www.diyaudio.rs/index.php/topic/338-bjt-with-common-base/

Pokrecem ovu temu da malo teoretisemo jer nije tako cest slucaj primene ovog sklopa. Na razmisljanje me navela tema za diskretnu I/V konverziju gde se drugi tranzistor od dole koristi u ovom sklopu. Stoga sam hteo da ovde razmotrimo karakteristike ovakvog sklopa. Mislim da ce Borko da se ukljuci jer on radi na Diskretnoj i/v.Evo i par linkovahttp://www.odyseus.nildram.co.uk/RFIC_Theory_Files/CB_%20CG_Circuit.pdf http://www.ee.lamar.edu/EELABS/ELEN3108/Lab4.pdf

Hoces da probas sa Audax-om?

Hteo bih da otvorim temu sa audio clancima iz starih casopisa. Moze li neko da objasni kako najjednostavnije skenirani dokument kompresovati ili obraditi a da zadrzi citljivost i da ima malu velicinu fajla. Nasao sam gomilu clanaka iz auto magazina i izdanja Trend, kao i 3 broja slovenackog Audiofila, koji sam uplatio 6 brojeva a preostala 3 nikad nisam dobio.O kakvim dokumentima se radi mozete pogledati jedan ovde http://www.diyaudio.rs/index.php/topic/312-p-audiol-monoblokovi-sa-el84/

Evo i clanak od pre 20 i kusur godina.

Mogu ija da razbucam svojih 5 cd-ova i da ih slozim sa jos vise delova na supljikave ploce. Nigde se ne vidi da je ista zalemljeno a kamoli da svira. Ali zato vidim da je Hi-files nasao pravu namenu.Ispravka: 8 komada. Valjda nisam nijedan zaboravio?

Prodajem Pioneer ct737 deck u odlicnom stanju, tehnicki ispravan. Cena 50€

Pocetak skolske godinu proizvodi mnoge troskove pa u cilju toga, od danas do 31. avgusta cena ce biti 20% niza pod uslovom da ne moram da ga pakujem. Znaci samo licno preuzimanje. 1. septembra se cena vraca na dosadasnju. Do tada 280€ fiksno. Samo trafoi i kutija vrede vise. Crveni poklopci su aluminjski odliveni poklopci. Gornja ploca je Inox. Za one koji ne znaju da napomenem da su AudioL monoblokovi proizvod hrvatskog konstruktora Zvonka Lovrincevica i da su radjeni krajem osamdesetih godina. U isto vreme se pojavio i zagrebacki Okli (ne secam se kako se tacno pisalo). Clanci o njima su bili u auto magazinu i cini mi se trendu. Tada je trzista bilo siromasno audio literaturom i skupljali smo clanke iz raznih casopisa. Da ponovim. Do 31. avgusta cena 280€ fiksno uz licno preuzimanje. Ne saljem postom. Od 1. septembra, ako se ne proda cena je ponovo 350

Ja je imam i odusevio sam se knjigom. Nikad nisam voleo lampe a ne volim ih ni sad ali je knjiga tako napisana da neko ko nikada nije imao dodira sa Hi-fijem i lampama nakon citanja knjige ima solidno znanje za razumevanje problematike hi-fija i bar osnovno znanje za samogradnju. Kroz knjigu je postupno obradjen istorijat muzickih uredjaja sa kratkim osvrtom na svaku komponentu da bi se potom preslo na slozenije stvari pa cak i proracune za trafoe. Mislim da je odlican samograditeljski prirucnik.A kao primer da navedem da lekar kad uzme malu enciklopediju ljudskog tela verovatno isto kaze da tu nema nista ali za obicnog coveka u njoj je gomila znanja.

http://manuals.harman.com/hk/Service%20Manual/hd720%20sm.pdf

Izvoli hk720sm.pdf

Novopridosla skalamerija u mom stanu je Hitachi HA6800. Stigao u subotu sa kupujemprodajem ali ga jos nisam ukljucio. Molio bih da mi neko posalje service manual ako ima da ga pregledam, repariram i napokon ukljucim.

pile +20 -15stein +20, -20neskor +20, -10Sync +20, -15Leonardo +20, -10sp300b +20, -20zocky +10, -5kan042 +10, -10CarAca +10, -10alex67 +10, -10weiss +10, -10Borko_KA +5, -5bregar +10, -10Zare +10, -10Impuls +20 -10Ukupno78xx (+) 215kom79xx (-) 170kom

I dalje aktuelno. Moze i kombinacije vise para + neki uredjaj.

Cuvam 2sa1302 i 2SC3281 originalne vec 15 godina. 18 parova NPN-PNP, 12 pari treba i jedan komplet za rezervu. Treba ih negde utrositi. Naravno i sve ostale drajverske i pobudne tranzistore po 50 komada. Za uparivanje nece biti problema.

ES AW180DMB

Popodne cu proveriti neke Philipsove seme ali mislim da je OP za tracking i focus. Trebalo bi da posle njega ide na spoj dva npn i pnp tranzistora a srednja tacka emitera prema tracking i focus namotaju. Proveri koji su naponi na kolektorima tih tranzistora. Obicno oni idu na neregulisano napajanje ali ako su nakaceni na +/-9V onda svakako treba pojacati ti nalajanje.

Pooyo nisam ispratio bas detaljno, sta napaja drajvere za socivo. Oni obicno rade na +/-10V pa je mozda tih +/-9 za njih. Pogledacu kasnije detaljno fikusa pa cemo pokusati rastumaciti.Da li znas koje je kolo za servo?

Evo tabela

Idealno bi bilo po dva kriterijuma: Ugs i po karakteristici. Za ovo bi trebalo bar stotinak komada od svake vrste.
