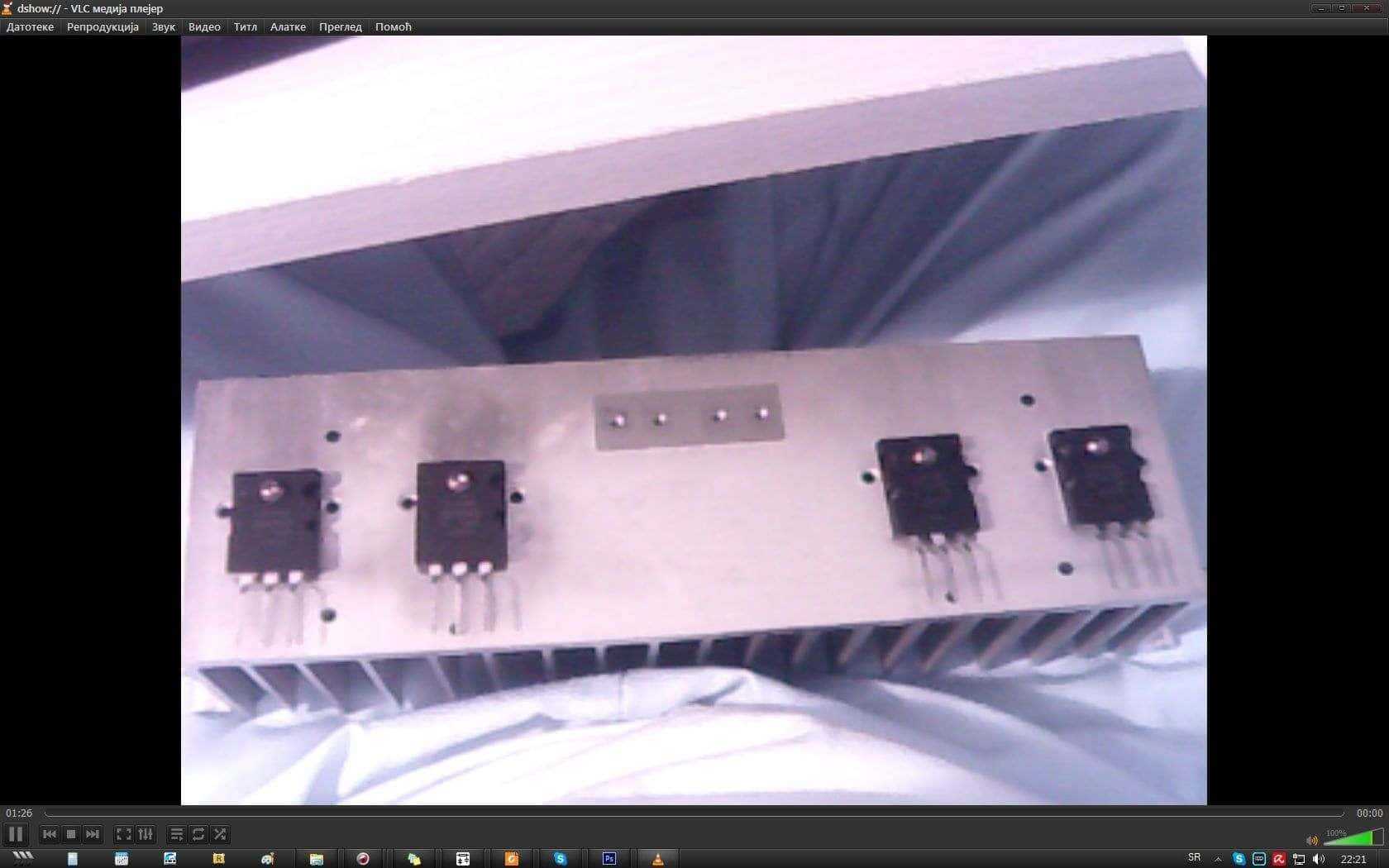

Pa na kraju ako nemože drugačije biće tako. Nego pitanje. Ako je hladnjak spojen na kućište a kućište je ujedno na masu sme li onda da ima neka očitavanja između recimo hladnjaka i colektora ili hladnjaka i emitera? otpornost između hladnjaka i emitera na oba kanala mi je oko 1,2 M ohm na svakom izlaznom tranzistoru. Kada ploča nije uvrnuta u kućište onda između hladnjaka i kolektora imam beskonačni otpor. Između je naravno izolator. Jel ta očitavanja trebaju da budu takva, ili hladnjak mora da bude odvojen od mase???.

Ja neznam ali ovi fetovi su čudna neka sorta Skinuh ga sa ploče i sad kao radi kako treba. Nadam se da nije pred crkavanje. Nema veze. Neće se žuriti sa testiranjem pa će vidimo. A za one diode ću morati da bušim ploču. Nema mesta gde da ih turim. Sreća pa su trase emitera i kolektora široke

Radilo se malo. Sad uleganje u kućište i polako test.

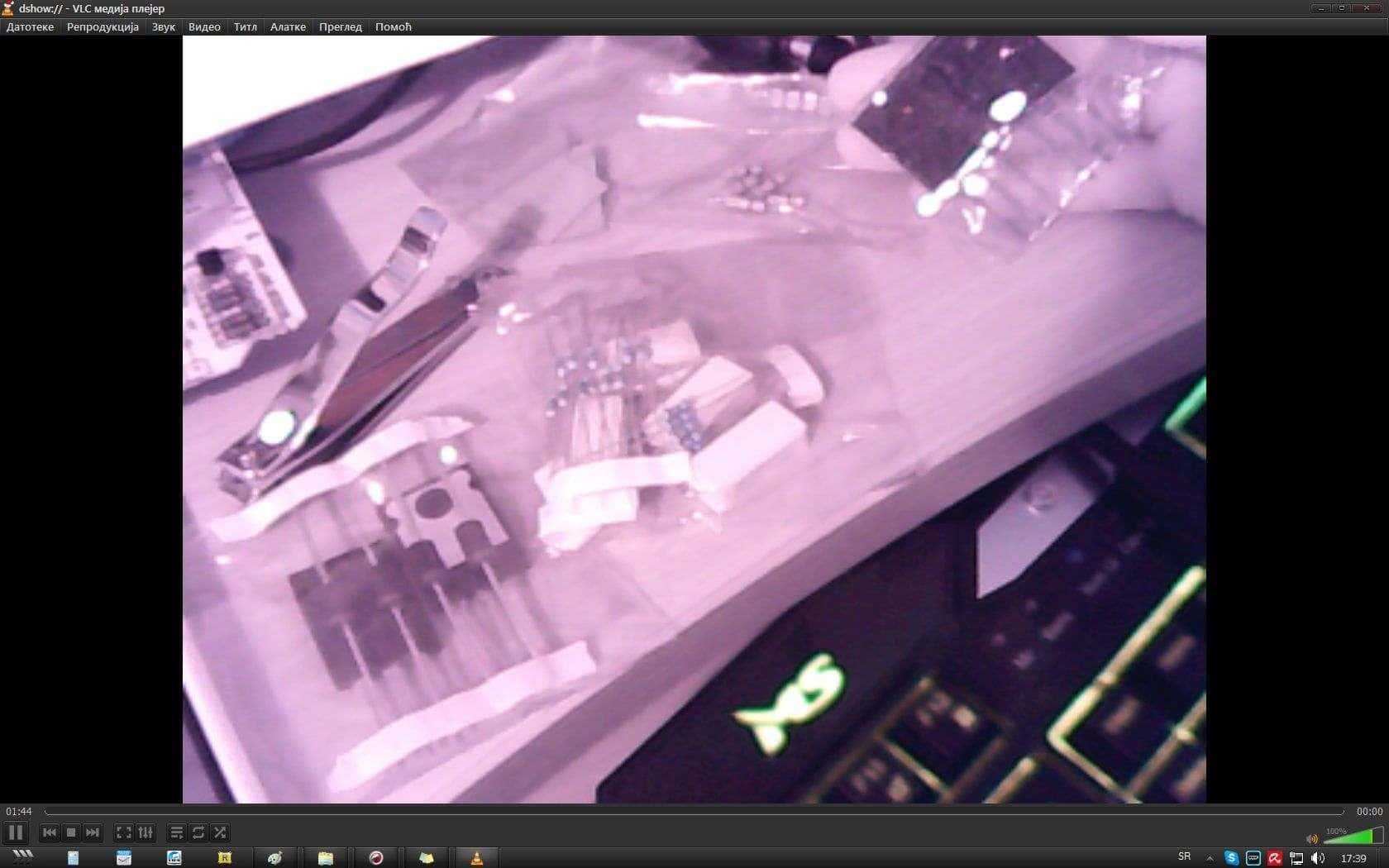

E vid sad. Meni treba al ozbiljno Suprotna varijanta. Da da mogu DIP na SOP podnožje. treba mi za zvučnu na njoj je SOP na pcb

Da lakše menjaš opampove kad ti pregoru

Odlično

Dobiće ona četkicu za zube i nitro bajdevej sredih to

Jesi gledo onaj film, Kratki spoj sa onim robotom Yony5. Evo šta se dešava kad ne pazim...

Ok probaću. I to su baš ulazni gde signal ulazi.

P a da ali na drugoj strani ne provode dok ne pipnem gate crvenom pipalicom. A ovde provode nonstop i ako ne pipnem gate a desilo mi se u jednom momentu da mi je jedan dok sam merio bukvalno uklučio se i isklučivao u razmacima od pola do jedne sekunde iako ploča nije priključena još nigde ni na kakav napon. Zbunjen sam.

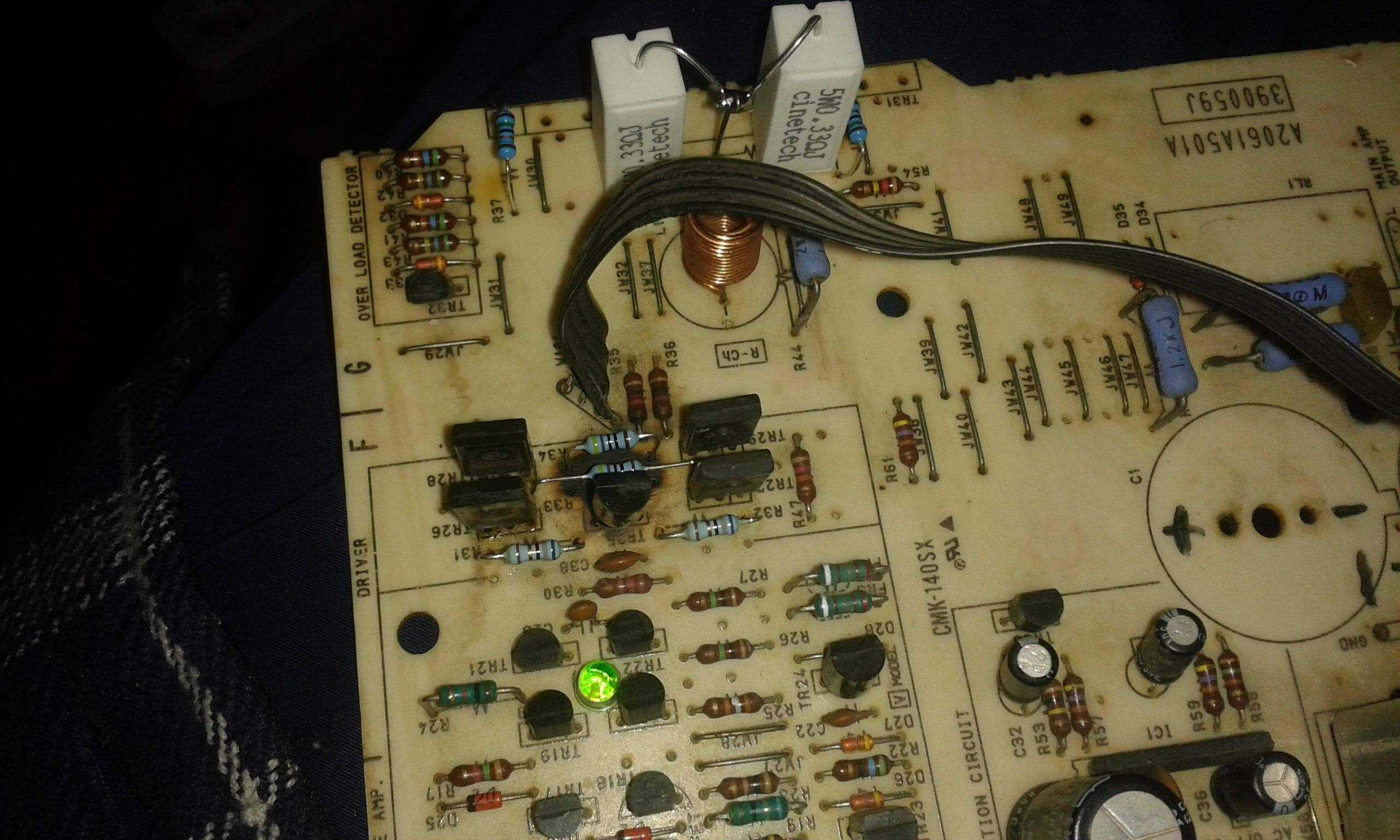

Ova dva feta K170 (verovatno 2SK170) zaokružena crvenom mi nonstop provode između sorsa i drejna. Pretpostavljam da to ne sme tako. Ima li neko viska ovih ???

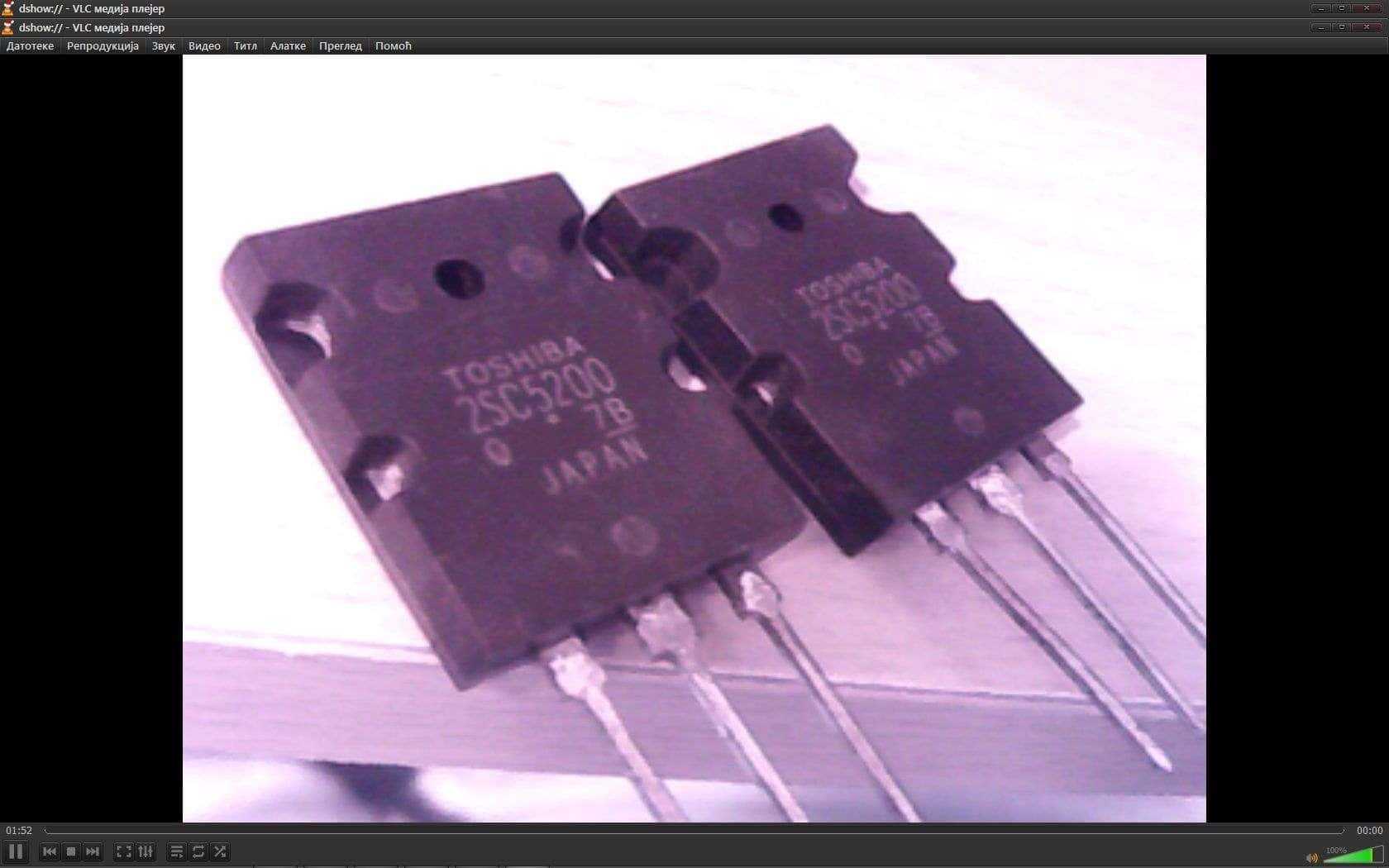

Evo šta je dobro u svemu ovome izgleda da drajverski i izlazni stepen ima napajanje sam za sebe. Dakle +58V i -58V DC. Znači drajverski tranzistori kojih ima 4 kom po kanalu i između kojig se nalaze otpornici od 470 oma, i izlazni tranzistori dobijaju ovaj napon. Nema osigurača nigde osim ako se otpornici koriste kao osigurači.

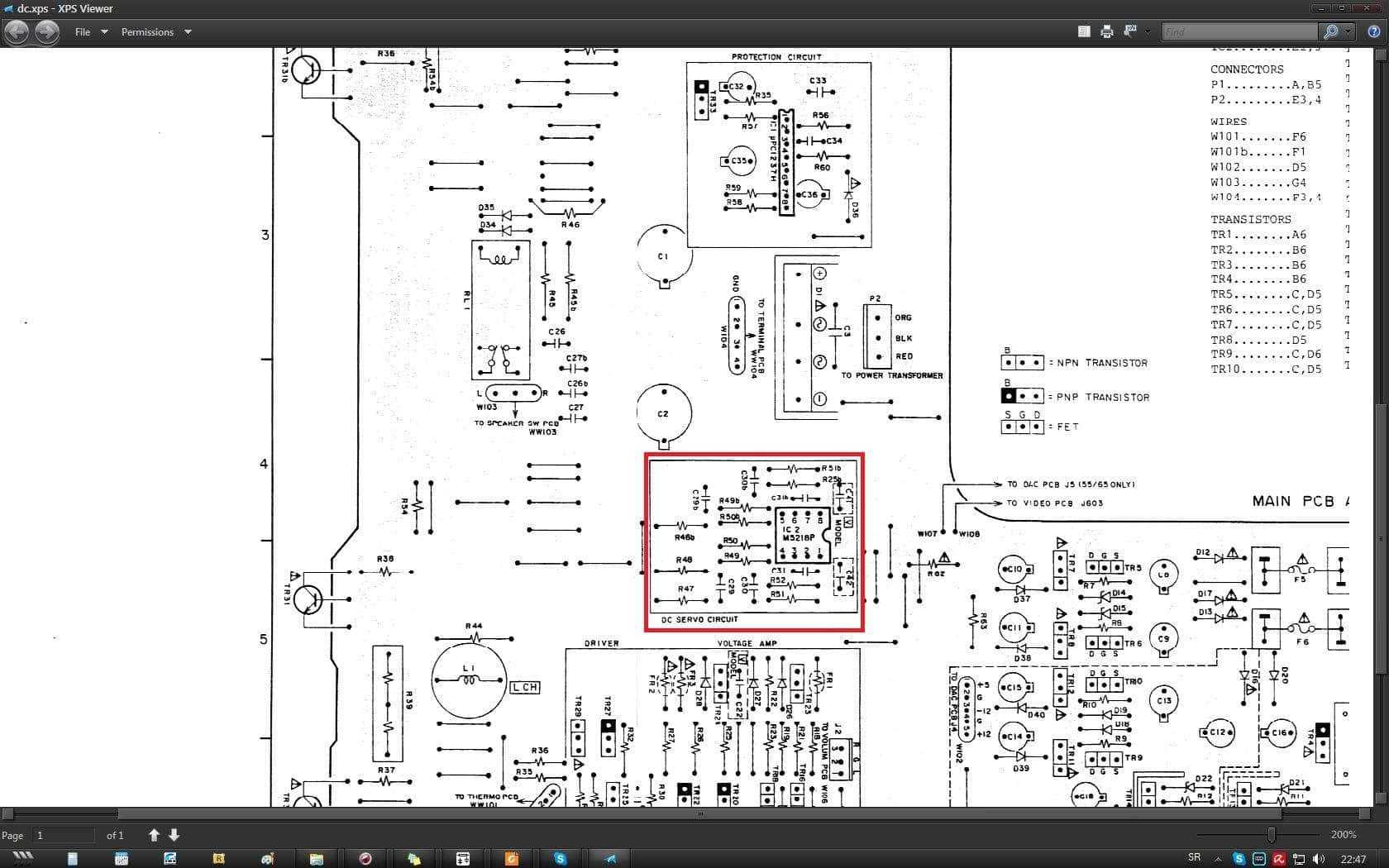

Ok ovako. Ako sam dobro skapirao DC Servo Blok u kome se nalazi op-amp M5281A služi za vraćanje DC offseta na nulu. Ili poništavanje dc offseta. Pitanje šta se dešava ako taj opamp rikne?. Može li to da bude uzrok da jedan kanal pregori?

Huh toga sam se i plašio. Sad naći šta je to biće horor. Pretpostavka je da je neka od komponenti poluispravna čim se to dešava postepeno. A najgore je što desni kanal dođe do 1M om ali postepeno.

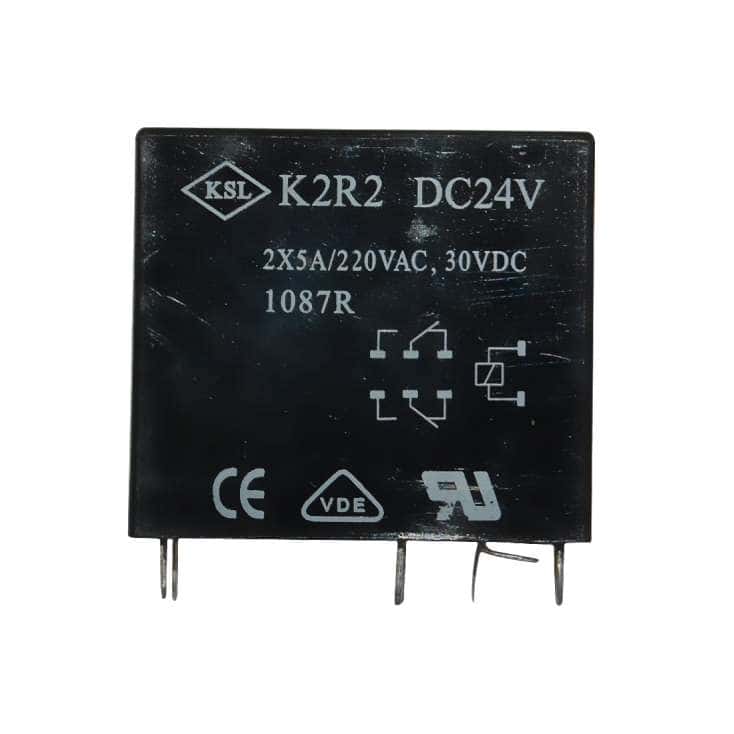

Kada stavim preklopnik multimera na poziciju za proveru dioda i krenem da merim na ulazu između grounda i levog kanala (ispravan kanal). Nema nikakvih očitavanja. Međutim kada krenem da merim između grounda i desnog ulaza (bio neispravan pregoro) imam neko čudno očitavanje kao kada se puni kondezator ili prazni. zavisi od položaja pipalica multimera. Imate šemu na predhodnim stranicama u postu. E sad kada merim ulaznu otpornost (Ploča je skroz izvađena iz pojačala i nije priključena na napon) između levog i GND otpornost je - 1M ohm međutim. Između Desnog i GND otpornost krene od nekih 250K ohm i krene da se penje postepeno dok ne dođe do približno - 1M ohm. Čim sklonim pipalicu multimera pozitivnu sačekam par sekundi, vratim je nazad i primetim da je omaža pala i ponovo kreće da se diže tog momenta dok opet ne dostigne približno 1M ohm. Ima li neko ideju šta se dešava? Izlazne tranzistore još nisam zalemio. kao ni kondove za peglanje napona. I još nešto Nije mi naj jasnija uloga DC Servo bloka u šemi. I to imate na predhodnim stranama u postu. Po šemi kada gledam ima veze sa zaštiom. Ali mene intresuje ima li još koju ulogu? Pošto ako dobro vidim putanja signala i nema veze neke s tim.

Ok. Thx. Sad sam na pola koplja, tako da ću ovaog vikenda se odmorim pa u Ponedeljak nastavljam sa

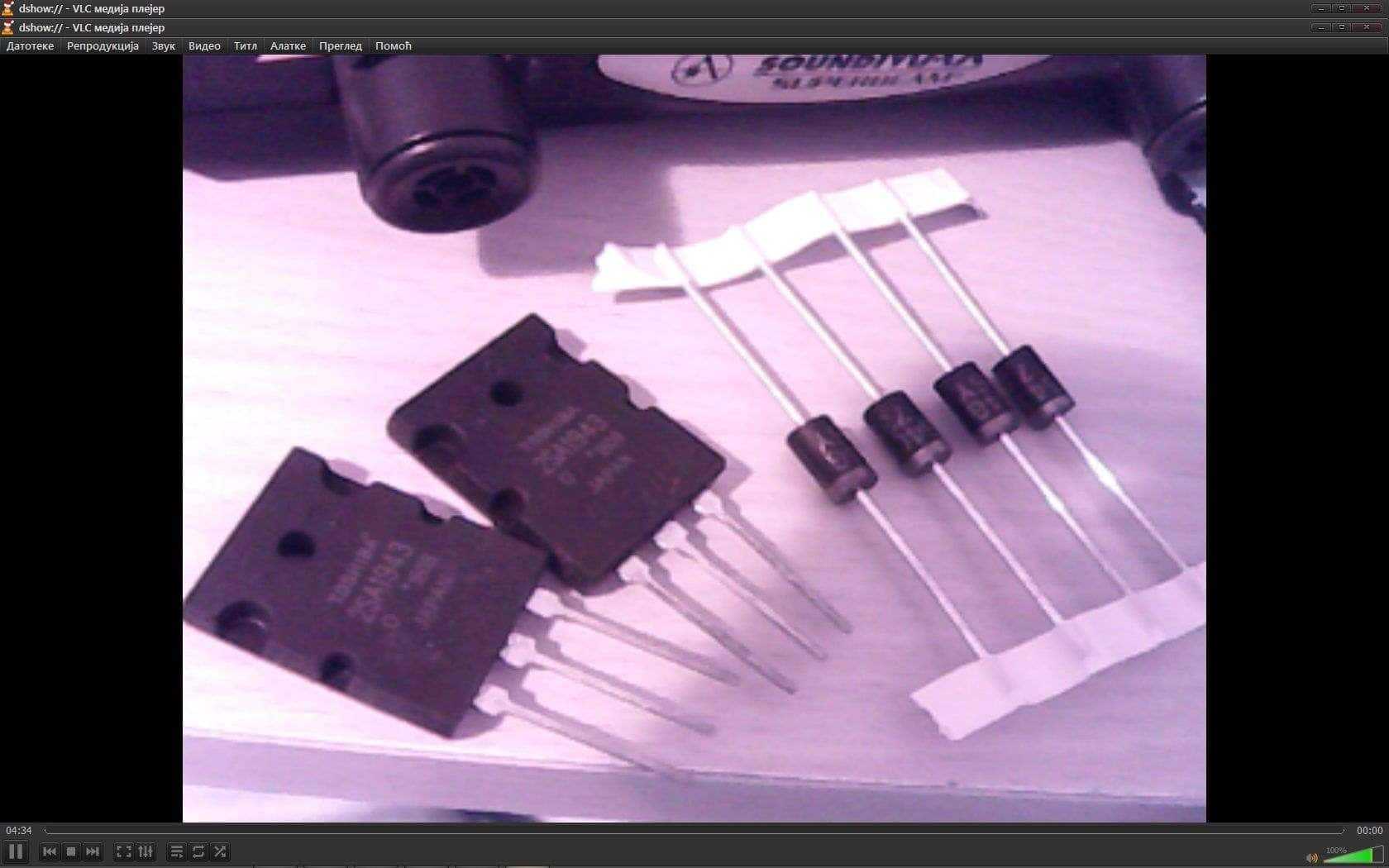

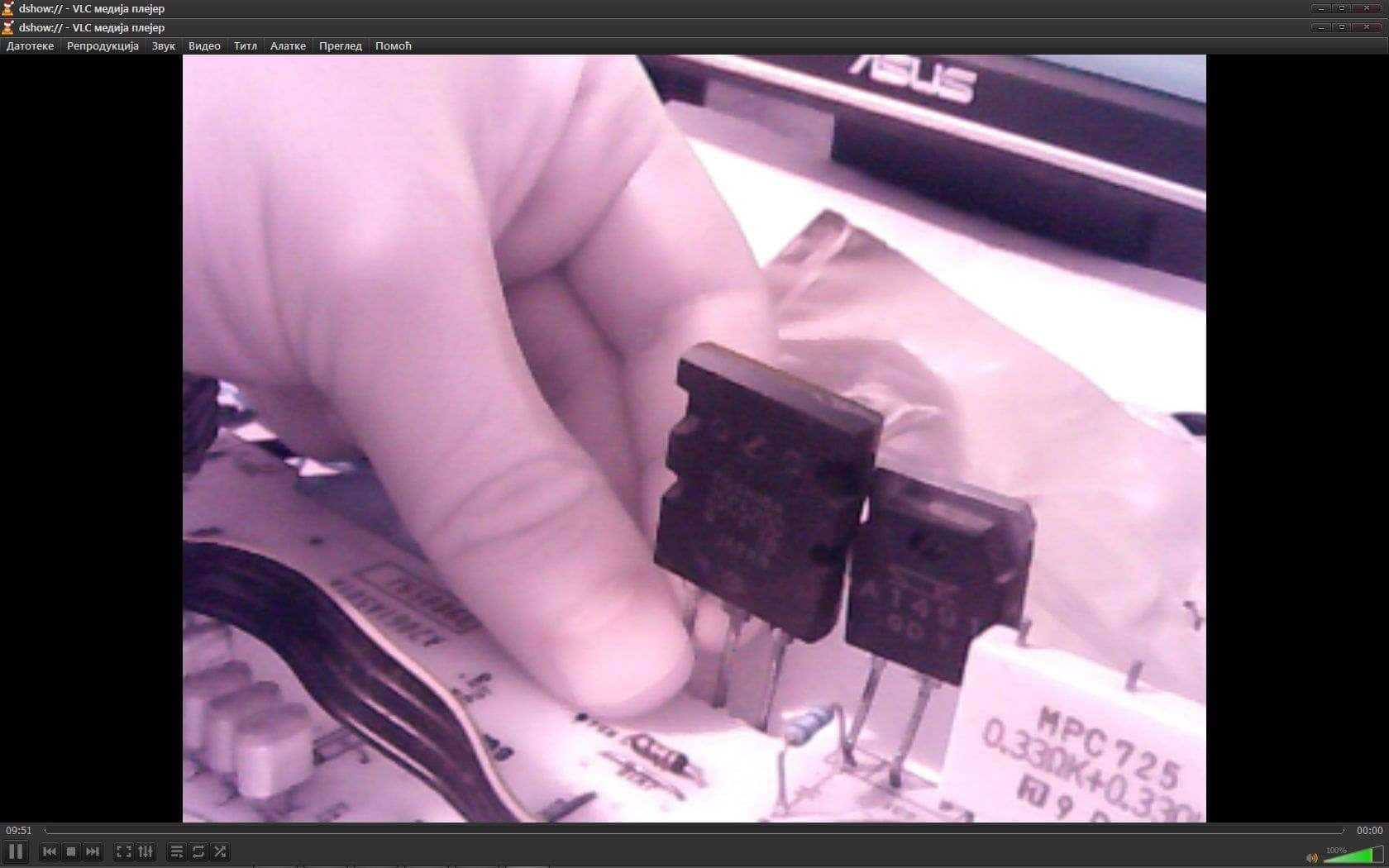

Oće li šta škoditi ako se diode zaleme na nožice od tranzistora?

AKAI 55/65 DAC PCB:

AKAI AM - 55/65 DAC šema:

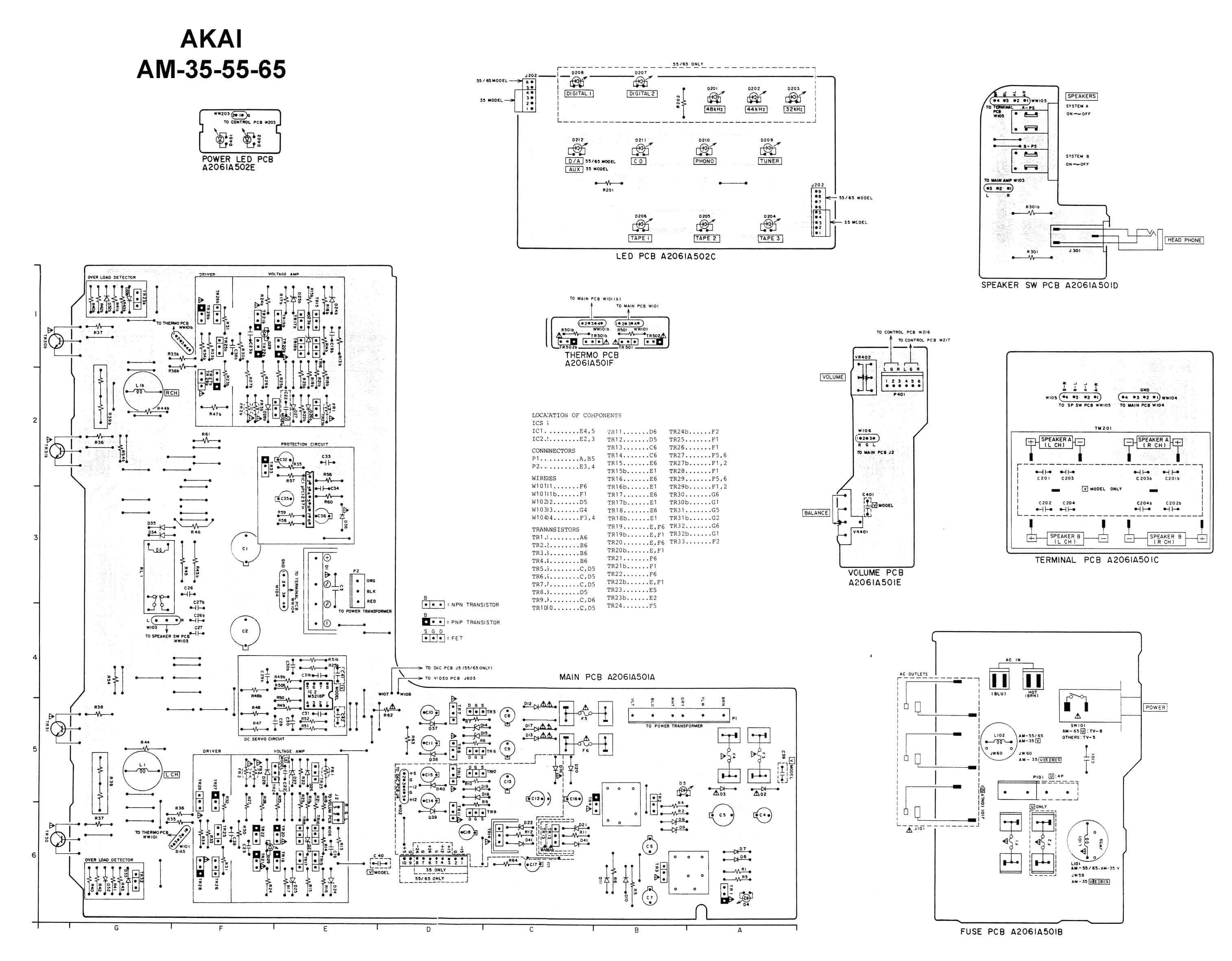

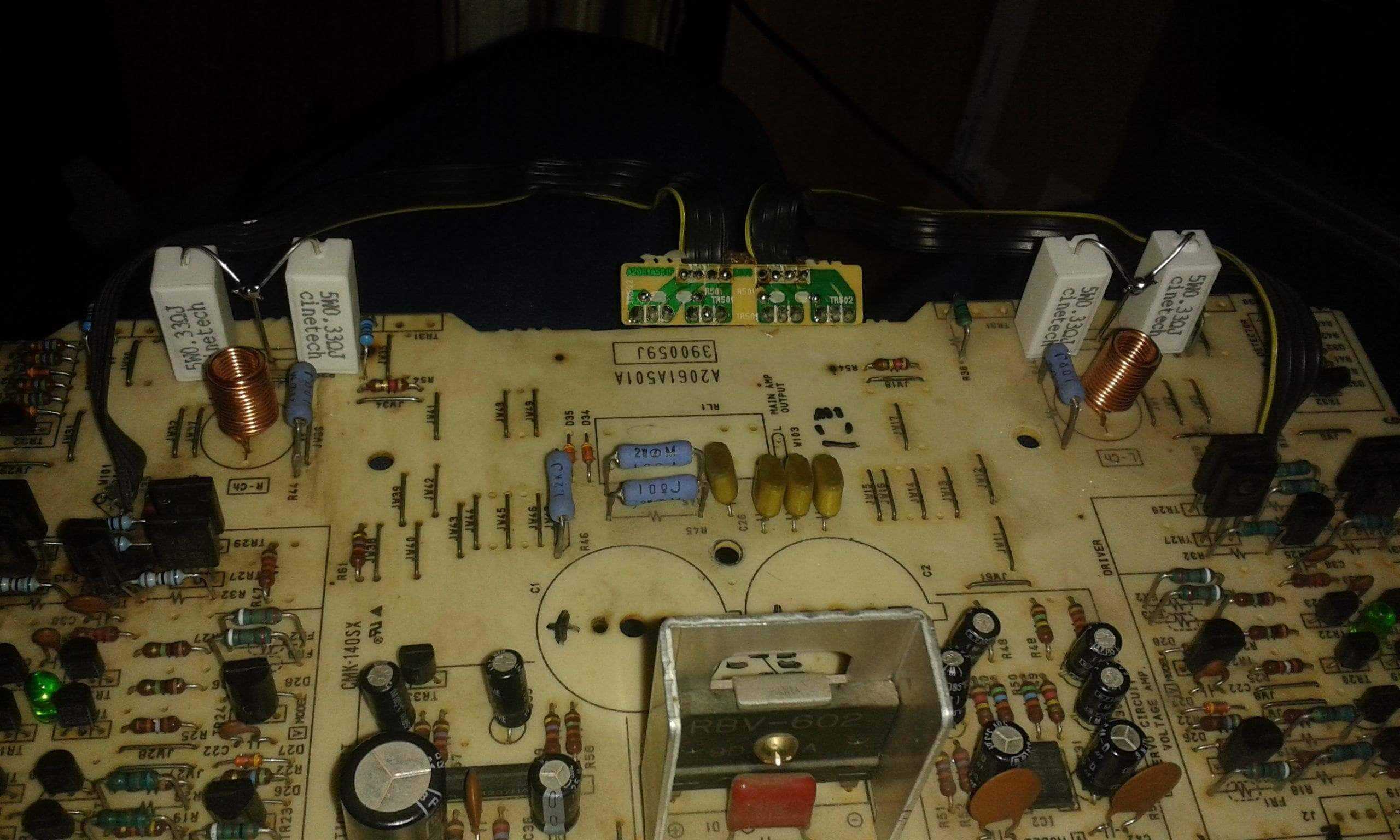

Napomena: PCB je ovde prikazan s donje strane. Tako da kada se u stvarnosti ploča posmatra sa gornje strane, praktično se gleda obrnuto u ogledalu po vertikali. Raspored elemenata na Glavnoj PCB:

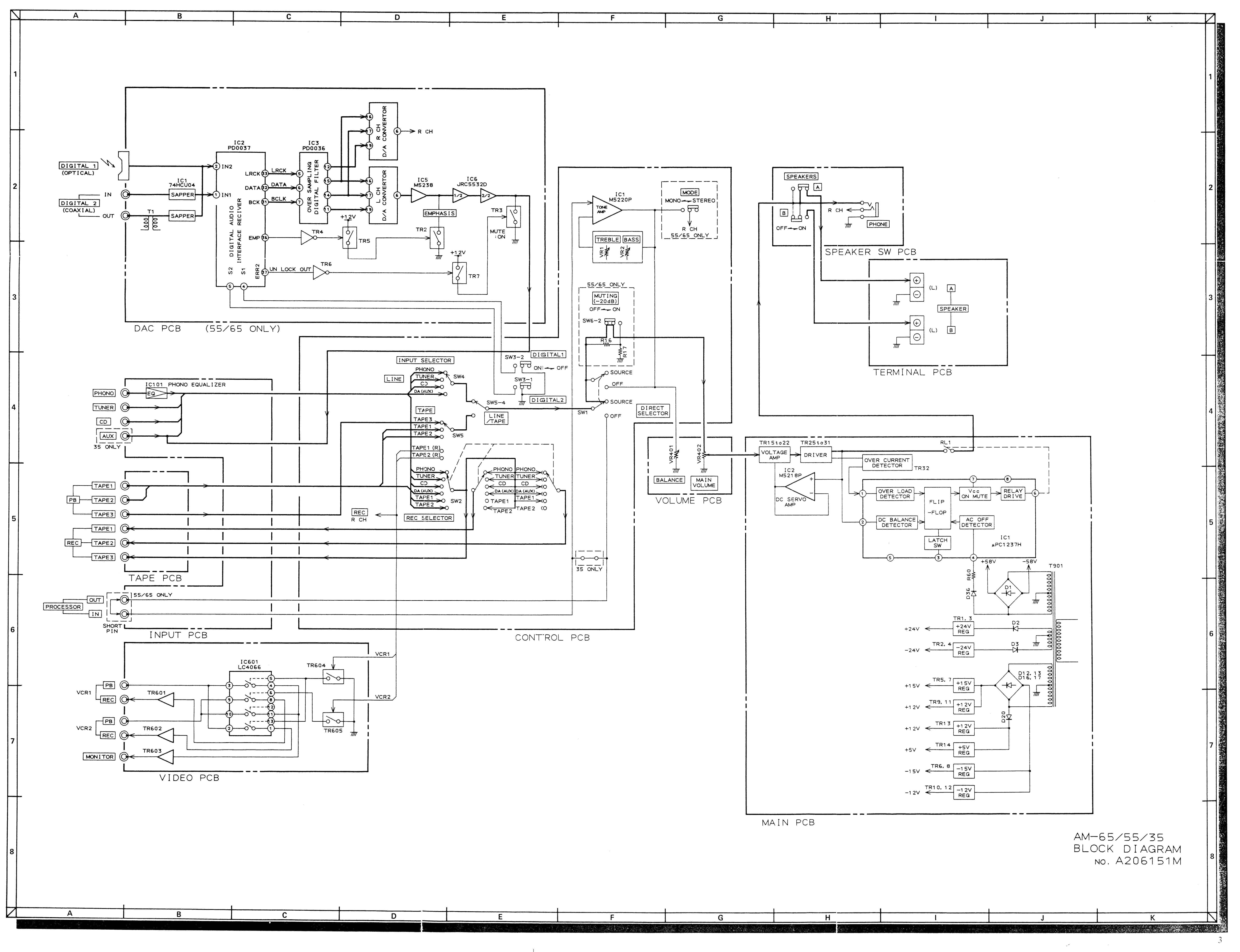

Još inresantnih datashitova za imati. Blok dijagram:

Hvala Zenmajster! To je to što me intresovalo. Da se ne pogreši, dobro je znati sa 100% sigurnošću.

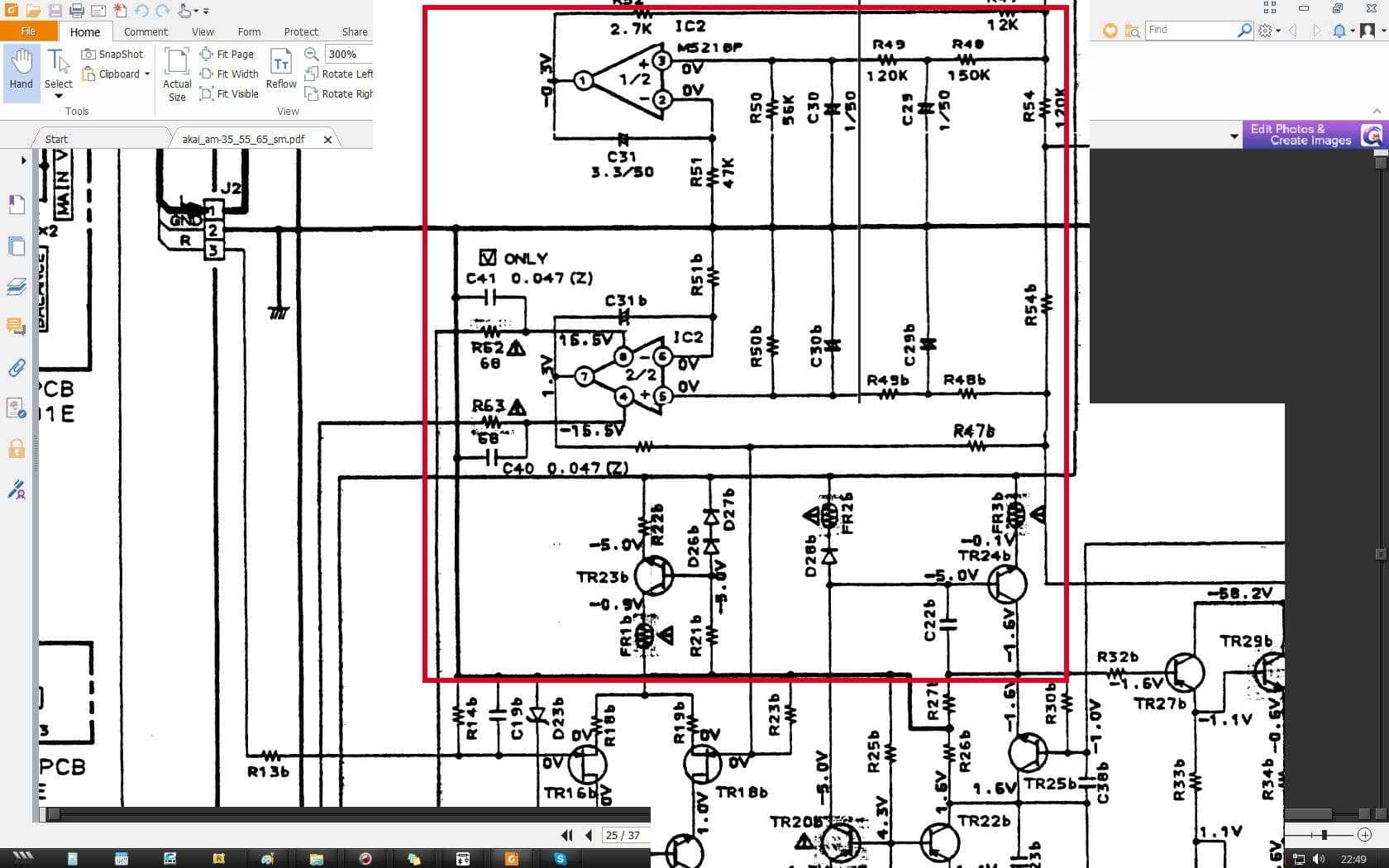

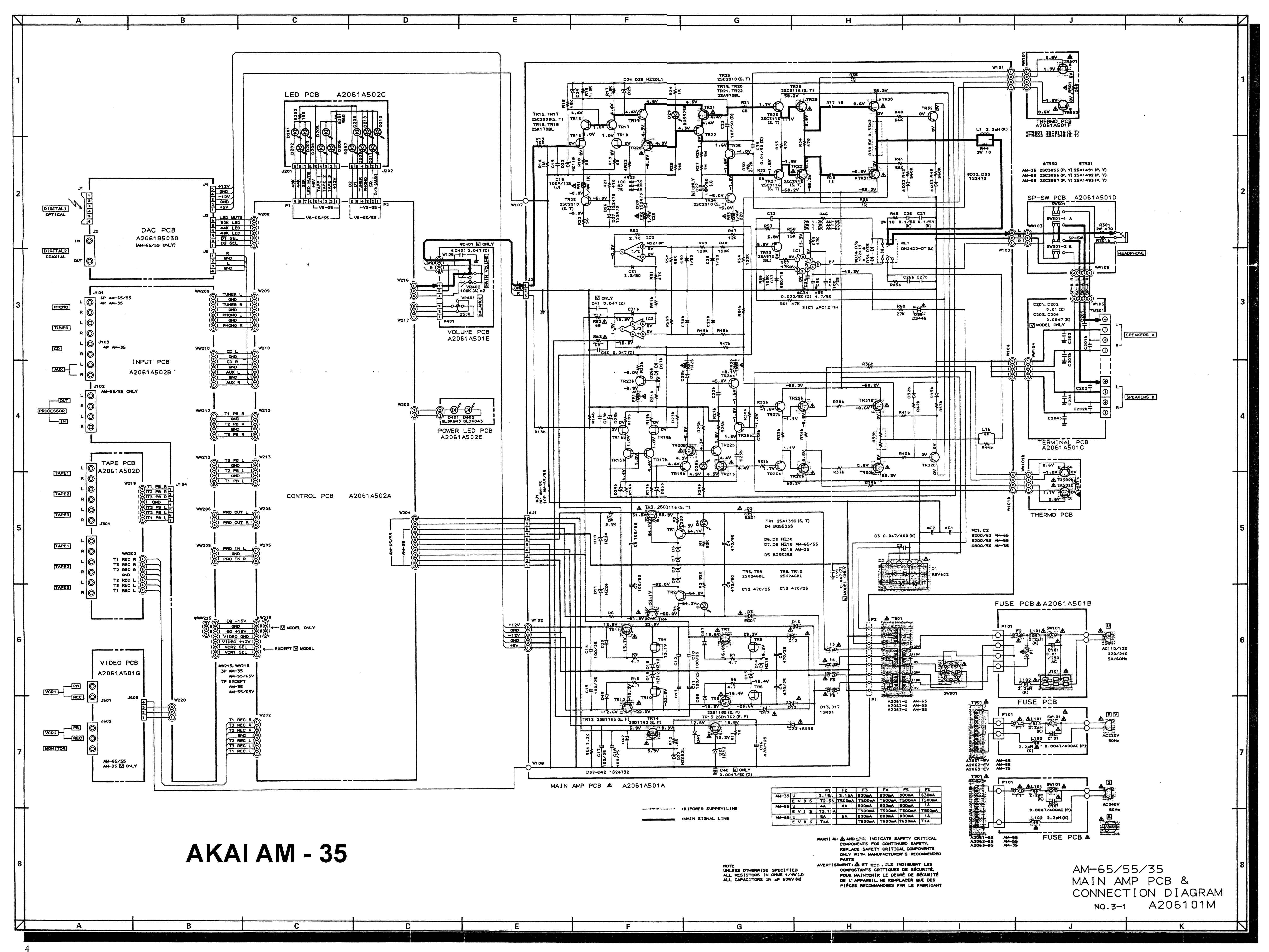

Evo uspeo sam da sastavim celu šemu. Ko zna možda će još nekome zatrebati za debug. Gde da turim ove "diodice" Zenmajser? :) . Ako imaš volje škrabni na šemi ako ne napiši.

Jel možda Auto pojačalo?

Pa jes i to što kažeš
