Grejanje za pocetnika

[krca44]

Dobro vece

Izvinjavam se unapred za postavljanje ovakvog pitanja.

Treba da ozicim pinove grejanja cevi, serijski 12V, da bih nastavio sa radovima okolo.

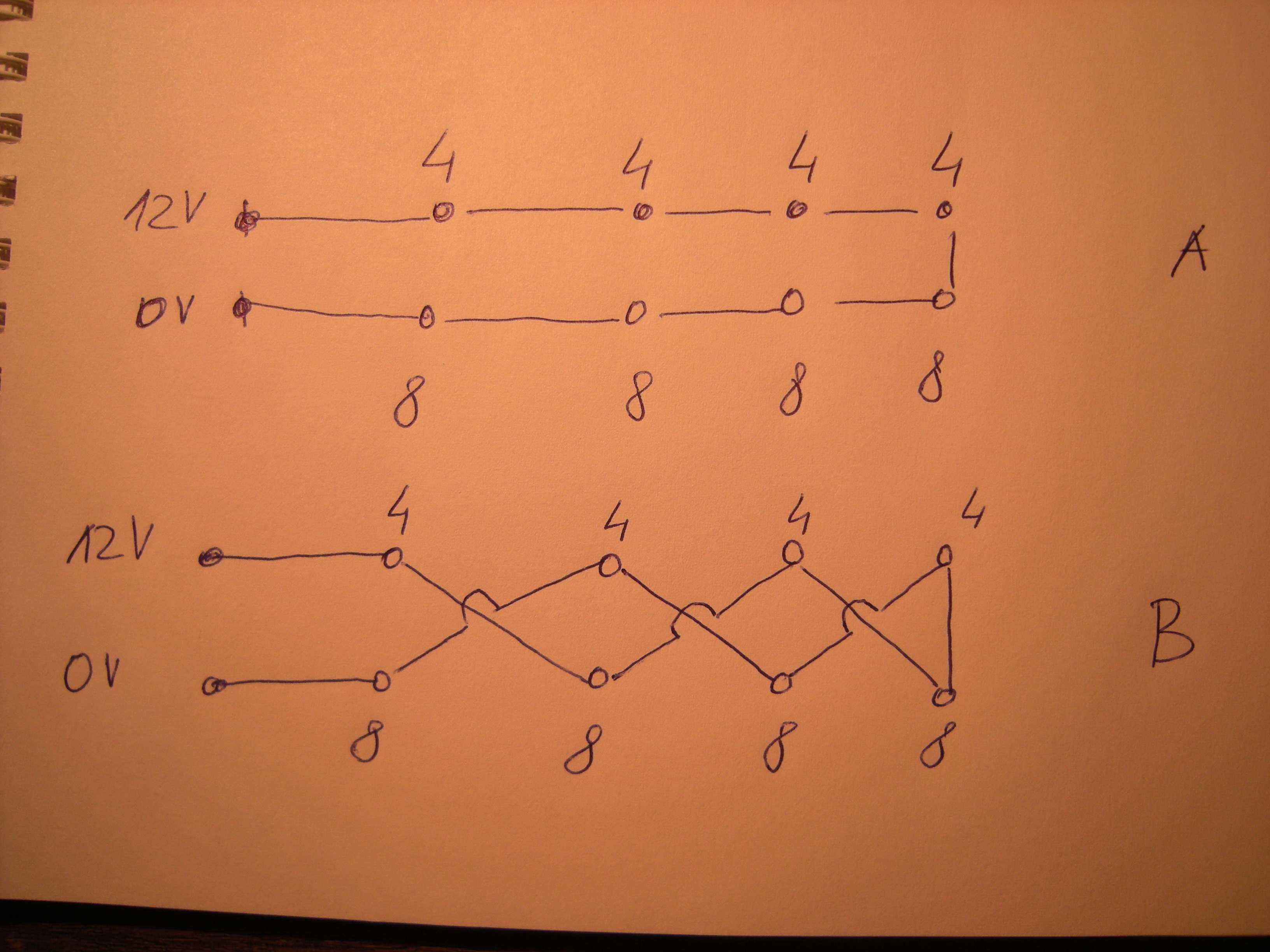

Video sam razne shematske dijagrame ali prakticna primena je ono sto me interesuje i zato prilazem sliku sa dva narctana primera.

Koji primeniti i da li negde postoji greska ( zice ce biti uvrnute ) prikazani su prakticni nacini spajanja i tu mi treba pomoc.

Hvala

[Zen Mod]

koje cevi, koja konstrukcija?

ako je nesto sto je uobicajeno (indirektno grejanje, bez specijalnih zahteva za podesavanje potencijala u odnosu na GND), svejedno je koje ces od ta dva nacina, a prvi je logican........ jer drugim ama bas nista ne dobijas, osim komplikacija



ene, gde ti nestade onih 600mV?

[krca44]

6N16, poceo sam da radim na univerzalnoj pcb, dok cekam pravu pcb - u edukativne svrhe, da ne ubadam samo kao lego kocke.

https://www.diyaudio.com/forums/analogue-source/242855-mini-phono-preamp.html

12V / oko 750mA su proracunali na big diya.  600mV nestade na 7812 regulatoru.

Znaci A primer - hvala



[NIXIE]

Ako su između nožica 4 i 8 pojedinačni grejači od 6,3V, onda ti nije dobra ni jedna šema.

Ako ih vezuješ na 12,6V, onda za jedan kanal imaš šemu 12,6V-4-8-4-8-GND,  isto i za drugi. Znači po dva grejača od svake lampe na red vezuješ.



[krca44]

Upravo sada, NIXIE reče

Ako su između nožica 4 i 8 pojedinačni grejači od 12V, onda izbaci kratkospojnik skroz desno koji si nacrtao između 4 i 8.

Datasheet pokazuje dva grejaca, za svaku triodu, svaka ima svoj izvod tj. 4 i 8 -  grejaci su medjusobno spojeni unutra - tako prikazuje datasheet.

[NIXIE]

Video sam, to su dva grejača vezana parelelno unutar lampe, ti ih posmatraš kao jedan grejač. Tebi je bitno samo da uzmeđu nožica 4 i 8 svake lampe bude 6,3V.

[Zen Mod]

aman

zakaci datasheet ovde, bar tu stranicu koja pokazuje grejanje i izvode

[NIXIE]

http://audio.ring.lt/pdf/6n16b.pdf

[Zen Mod]

grejac je 6V3

dakle, kako je vec napisano

12V - 4A - 8A- 4B - 8B - 0V

6N16B.pdf

[krca44]

pre 3 minuta, Zen Mod reče

datasheet ovde



6N16B datasheet.pdf

[Ljuba Grozni]

koliko ti cevi imas u konstrukciji ,2 ili 4 ,kako si nacrtao izgleda kao 4 cevi ,a onda struja nece biti  750 mA

Izmenjeno Septembar 5, 2020 od Ljuba Grozni
tehnicka korekcija

[NIXIE]

Biće 2x400mA po datasheet na 6,3V, ako ide na smanjen napon 6V po cevi, biće nešto manje. Ima 4 duple triode po toj šemi za Phono MM. Samo mi nije jasno kako su uspeli da spakuju duplu triodu u taj balončić.

[krca44]

Imam 4 cevi, struja je ogranicena regulatorom na max 1A.... mada mislim da je u pitanju kontrola napona 12V i struje bi trebalo biti jedva dovoljno.

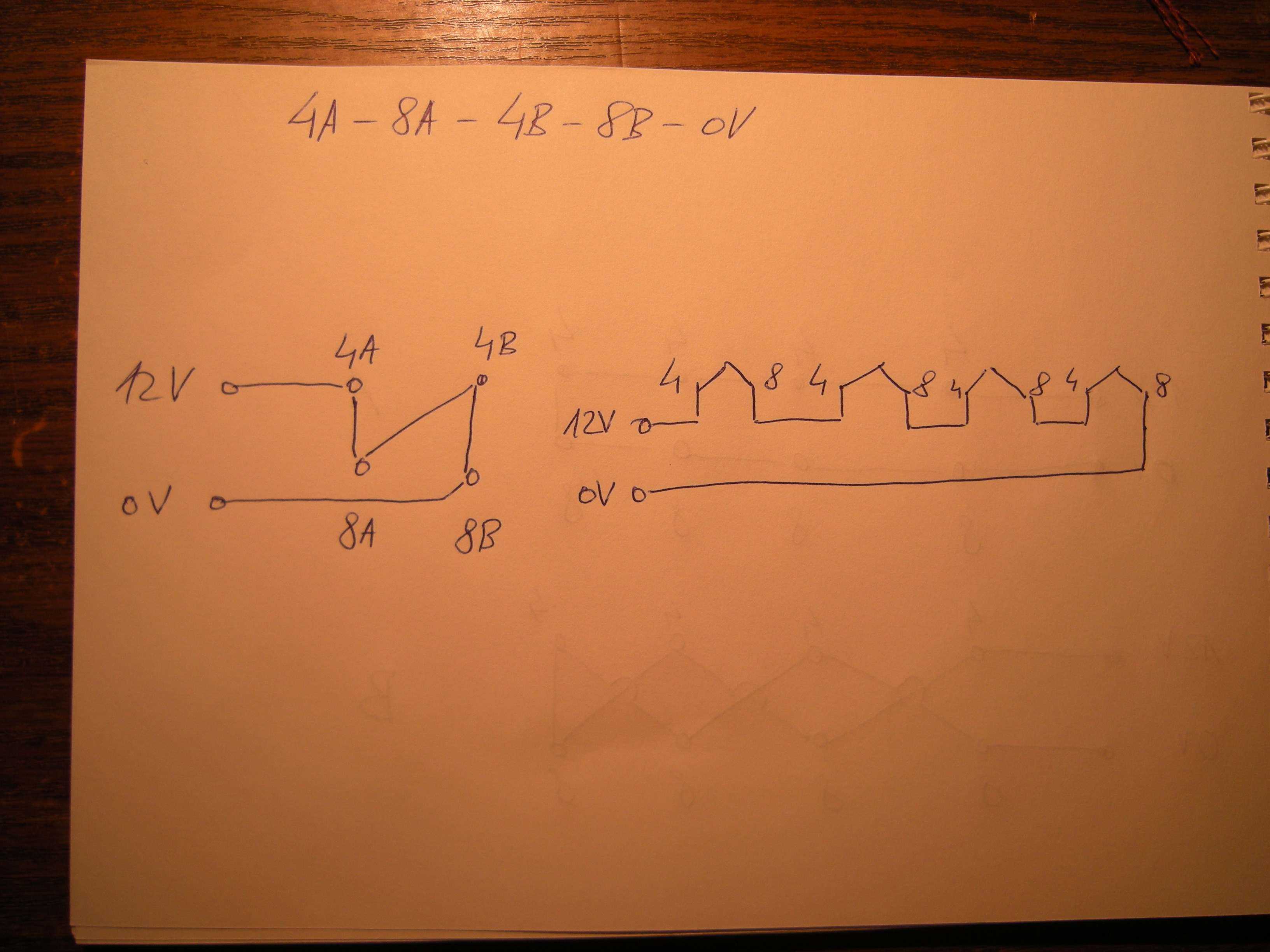

Nego da li se ono sto Zen napisa 4A - 8A - 4B - 8B - 0V  .... generalno uklapa u neki od crteza ili da razmisljam kako da nacrtam receno ?





msm da sam shvatio, nacrtacu.

Izmenjeno Septembar 5, 2020 od krca44

[vladd]

To su dve lampe na red. Treba da obezbedis napon 6,3V, a struja ionako varira po 10%.

S obzirom da su grejaci u balonu interno paralelni, ne treba se igrati sa konstantnim strujama, nece biti pravilno razdeljene po grejacima trioda. Zato stabilan napon, pa ostaje proizvodna razlika grejaca, koji ce koliko da povuce struje.

[Zen Mod]

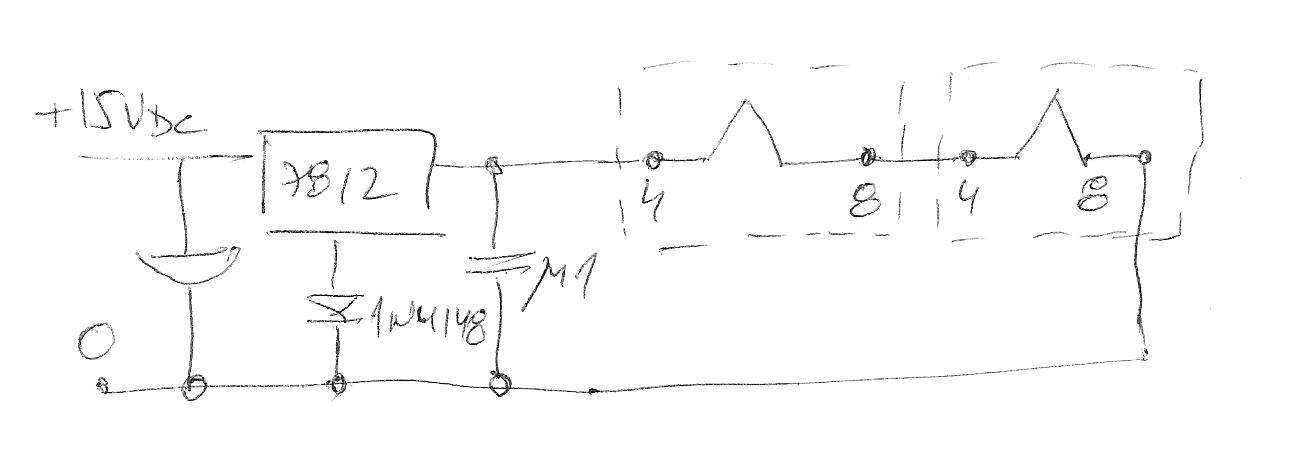

1 reg 12V za dve cevi sa grejacima u red

stavi se 1N4148 izmedju gnd pina 7812 i mase, katoda na masu, na izlazu dobijas krstenih 12V6

[krca44]

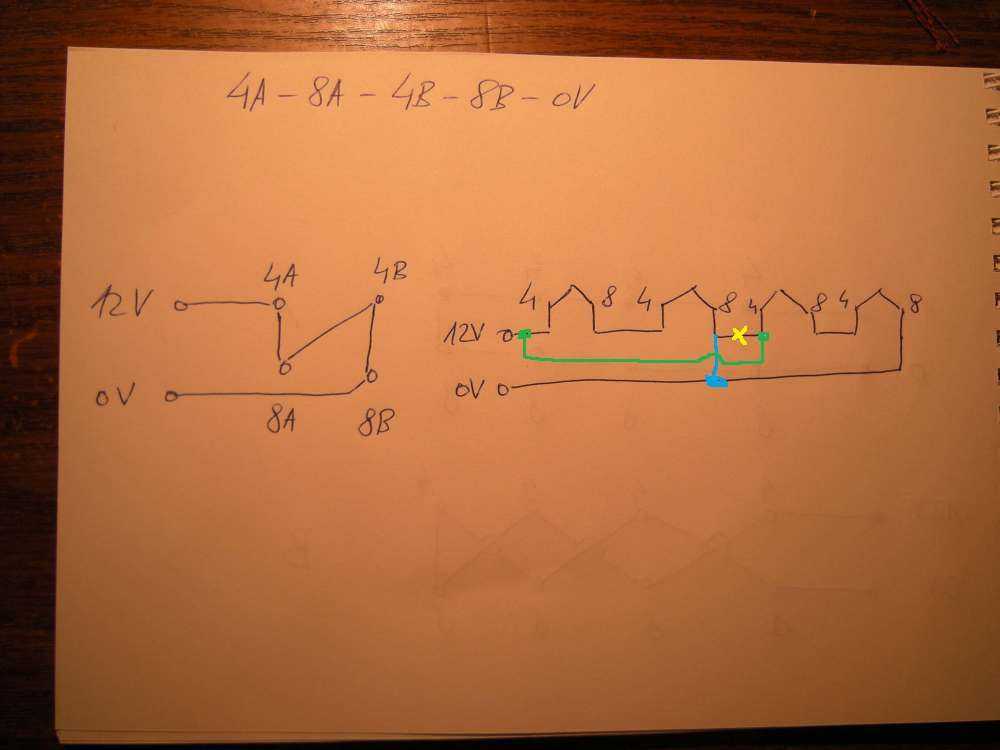

Da sam sad ukapirao ...    ..... ?

zice uvrnem naravski



[NIXIE]

Levo je dobro, za drugi kanal dodaj isto tako, paraleno ovom prvom.

Desno si nacrtao 4 grejača na red, neće valja.

[vladd]

[Zen Mod]

krco, bogamupoljubim, kako bi ti vezao dve sijalice u red?

uradi ovako, dva puta

jedan reg za dve cevi, regovi su jeftini a ako ostanes ispod pola wata disipacije po regu, ne moras ni hladnjak da stavljas

msm, bitnije je to sto sam ja navikao da ne koristim 78xx za vise od 500mA , sto je sigurno - sigurno



usput - uvrtanje zica za DC nije toliko potrebna stvar kao za AC, narocito za vodove gde nema impulsne promene opterecenja, kao sto je sijalica

[krca44]

Hvala sad mi je jasno



Da li moze da se korsiti jedan 7812 prema originalnoj shemi za grejanje 4 cevi ili mora dva komada, za svaki kanal posebno ?

Kratak sam sa materijalom za drugi reg ali napravicu ako mora / treba.



[Zen Mod]

post #21 , za spajanje 2 sijalice

uradi kako su oni uradili ...... sema je sa interneta, mora da je izvanredna

[vladd]

11 minutes ago, krca44 said:

Hvala sad mi je jasno



Da li moze da se korsiti jedan 7812 prema originalnoj shemi za grejanje 4 cevi ili mora dva komada, za svaki kanal posebno ?

Kratak sam sa materijalom za drugi reg ali napravicu ako mora / treba.



Jedna duotrioda je 400mA,+- 40mA(po datasheet-u), cetriri lampe bi vukle , sa 12,6V izmedju 720 i 880mA.... sto ce reci moze jedan regulator za sve cetiri lampe. i dobro hladjenje.
