36 minutes ago, djmilicic said:

Ja se povedoh za šemama. Rk (R3-R6) sam izabrao da imam dovoljno headroom-a, pošto je po prospektu za DAC čip izlaz 2,8V, sa što većom strujom kroz lanpu. Bias je negde oko -3.1 do - 3.3V za dati napon.



s time što sam izostavio HF filter (C4 i C3 sa donje slike). Ako sam zgrešio negde, pomagajte!

sinko , ovaj sinko

pazi sta je principijelna , a sta je puna sema

ova donja ,  vertikala je biasovana gore (gde postoji R1 od grid do ispod R3) , dok je dole R5 u istoj ulozi (pored toga sto je feedback path)

kod gornje seme koju si ti izresavio ne,a nikakvog mehanizma biasinga , i to je principijelna sema



EDIT: evidentno nisam popio dovoljno kafe od jutros ..... sad vidim da imas te otpore , samo si ih nacrtao desno od ceve



:smesna:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
4 minutes ago, Zen Mod said:

. .

EDIT: evidentno nisam popio dovoljno kafe od jutros ..... sad vidim da imas te otpore , samo si ih nacrtao desno od ceve



:smesna:

'ebo kafu. Nego da li je bilo nešto tatlane te šolje kafe ili će tek da bidne ? :)

Taj addon može značajno pojačati percepciju i moć zapažanja. Naravno, ako se ne pretera. Onda ima kontraefekat. :rofl:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Evo komplet uputstvo ako nekom treba, ima katodnih otpornika za razne lampe i napone napajanja.

Mogu i katodni otpornici da se bajpasuju elektrolitima za manju izlaznu otpornost, ali za 6N6P to svakako nije potrebno.

Ovde nema onih filterskih kondenzatora na ulazima za visoke frekvencije, a to je verzija za prodaju, tako da mislim da ih ne treba ni stavljati, samo će da kvare zvuk.

BCF 9-Pin.pdf

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima



1 hour ago, djmilicic said:
1 hour ago, Zen Mod said:

...........



EDIT: evidentno nisam popio dovoljno kafe od jutros ..... sad vidim da imas te otpore , samo si ih nacrtao desno od ceve



:smesna:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
18 minutes ago, djmilicic said:

Direkt

Tako je i bolje. Ne znam zašto u opšte uzemljuju preko kondenzatora, tu može da se skuplja neki DC napon, logičnije bi bilo preko otpornika recimo.





Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Grejanje je podignuto na +40V, gornja katoda je na +123V, donja na +3V. Znači u odnosu na grejanje gornja je na +83V a donja na -37V, mislim da bi trebalo podići grejanje još za 23V da bude isto (+60V odnosno -60V).

Baš me zanima kako svira sa i bez BCF, jer ja ima DAC sa balansiranim izlazima i pasivnom I/U konverzijom i sprežnim kondenzatorima. Trenutno koristim samo + izlaz, jer nemam ništa blansirano u sistemu niti ću verovatno imati. Zanima me da li bi bilo bolje sa aktivnim sklopom dobiti SE izlaz.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Na prvu loptu (napominjem da nisam otkacio stari analogni deo) bolje svira sa peskom. Znam da sam poremetio cevni ulaz sa ostatkom analogije. Večeraske ću (nadam se) da odlemim ona četiri sprežna otpornika koji idu prema op ampovima pa javljam rezultat.

19 minutes ago, NIXIE said:

Grejanje je podignuto na +40V, gornja katoda je na +123V, donja na +3V. Znači u odnosu na grejanje gornja je na +83V a donja na -37V, mislim da bi trebalo podići grejanje još za 23V da bude isto (+60V odnosno -60V).

Promeniću razdelnik na 60V. Hvala vi.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, djmilicic said:

Na prvu loptu (napominjem da nisam otkacio stari analogni deo) bolje svira sa peskom.

Ako su ostali OP u igri, analogni filteri, sprežni elektrolitski kondenzatori i šta tu ima još,  to je logično. Kad dovedeš izlaze DAC-a na lampe direktno onak ćeš znati, a znaću i ja.:rasta:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Odbačen analogni, peščani deo. Zvuk je malo "svetliji", čistiji, direktniji, nešto više detalja, manje basa. Za svaki slučaj, ugradiću preklopnik za uključivanje i dela sa opampovima. Inače, digao sam grejanje na 58V.


p.s.

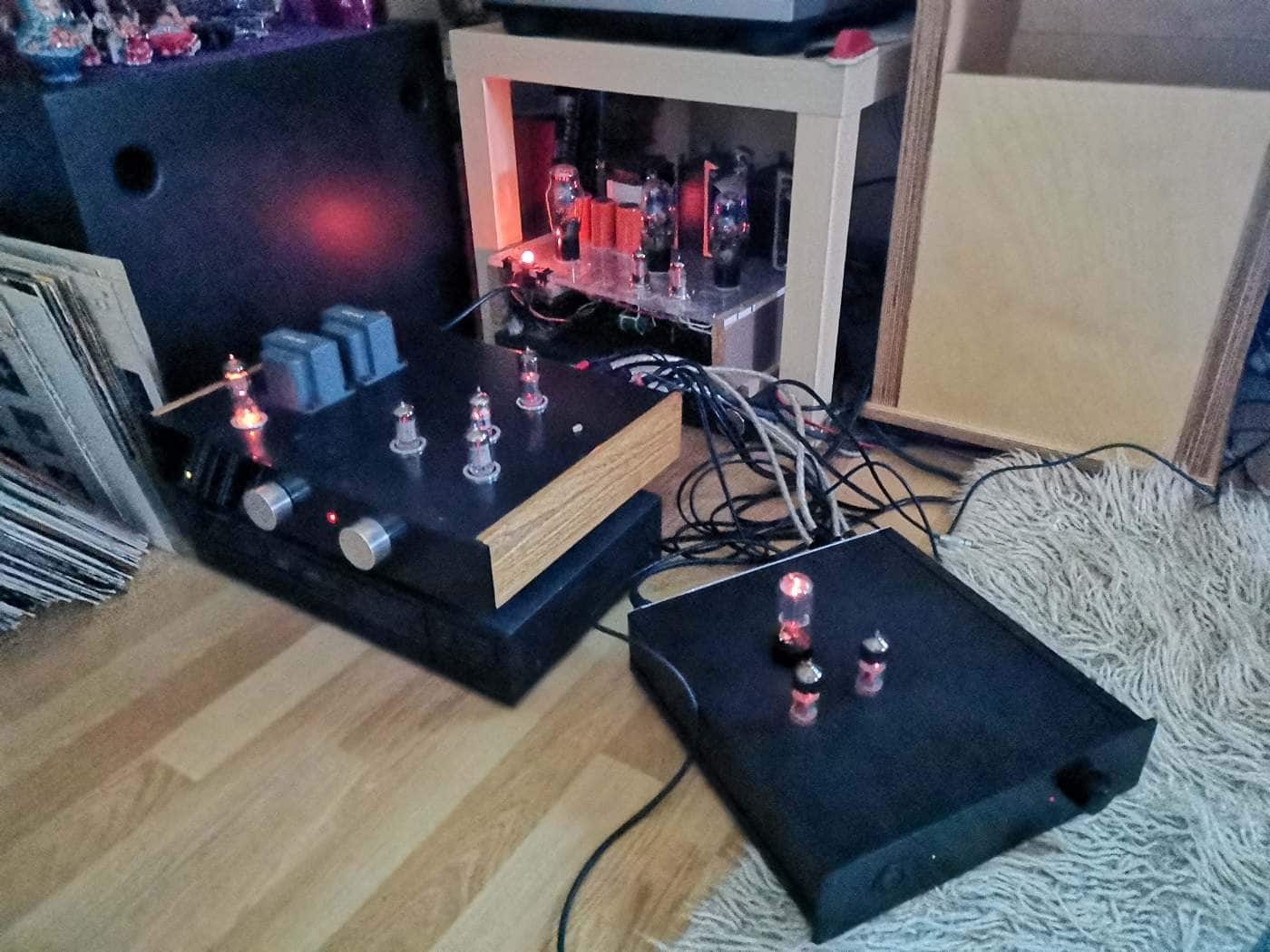

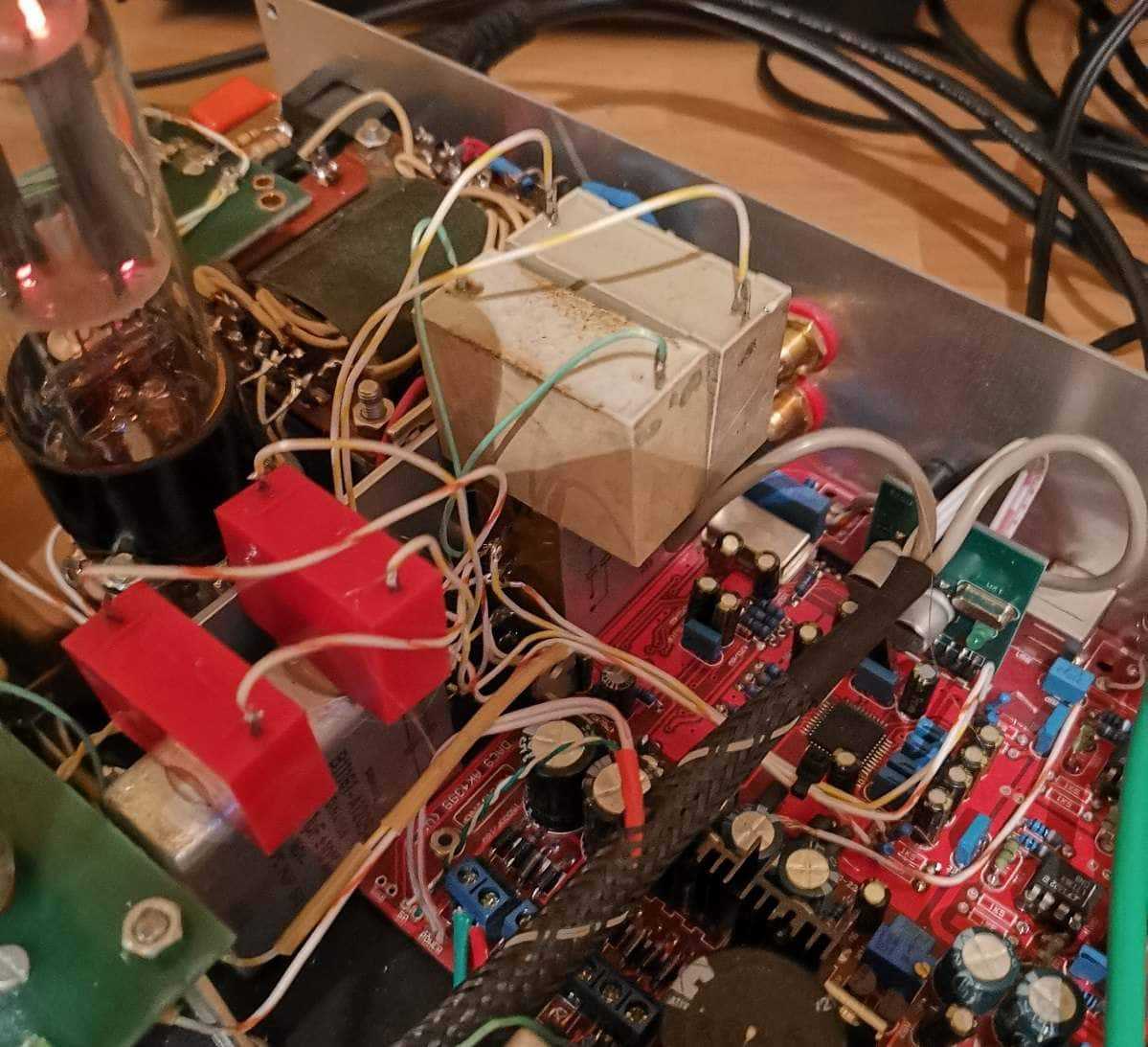

Na slici videh ljubičaste obrise na izlaznim lanpama. Još malo pa će morati nove. Jbg.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
3 hours ago, djmilicic said:

Odbačen analogni, peščani deo. Zvuk je malo "svetliji", čistiji, direktniji, nešto više detalja, manje basa. Za svaki slučaj, ugradiću preklopnik za uključivanje i dela sa opampovima. Inače, digao sam grejanje na 58V.


p.s.

Na slici videh ljubičaste obrise na izlaznim lanpama. Još malo pa će morati nove. Jbg.

ili umesto novih lanpi - napokon sklopimo 4P1L.

ali :

1. ne sa kolemanovim regulatorom vec sa cika-brkinim

2. ne u triodnom spoju, nego u pentodnom (triodni je deja vu)

a ovaj na mali predah.

ja jedva cekam.

:drinks:

ps: i naravno, sklopimo i meni dak.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 5/14/2019 at 1:38 PM, NIXIE said:

Baš me zanima kako svira sa i bez BCF, jer ja ima DAC sa balansiranim izlazima i pasivnom I/U konverzijom i sprežnim kondenzatorima. Trenutno koristim samo + izlaz, jer nemam ništa blansirano u sistemu niti ću verovatno imati. Zanima me da li bi bilo bolje sa aktivnim sklopom dobiti SE izlaz.

More se organizovati demo.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, djmilicic said:

More se organizovati demo.

Može,  samo što nemam ni balansirane interkonekte, nikad mi nije zatrebalo. Trebalo bi nešto improvizovati.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 5/14/2019 at 7:55 PM, djmilicic said:

manje basa

Mali su oni sprežni od 1uF. Povećavaj one otpornike na rešetkama, mogu biti 10k-100k, probaj 47k sva 4komada.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

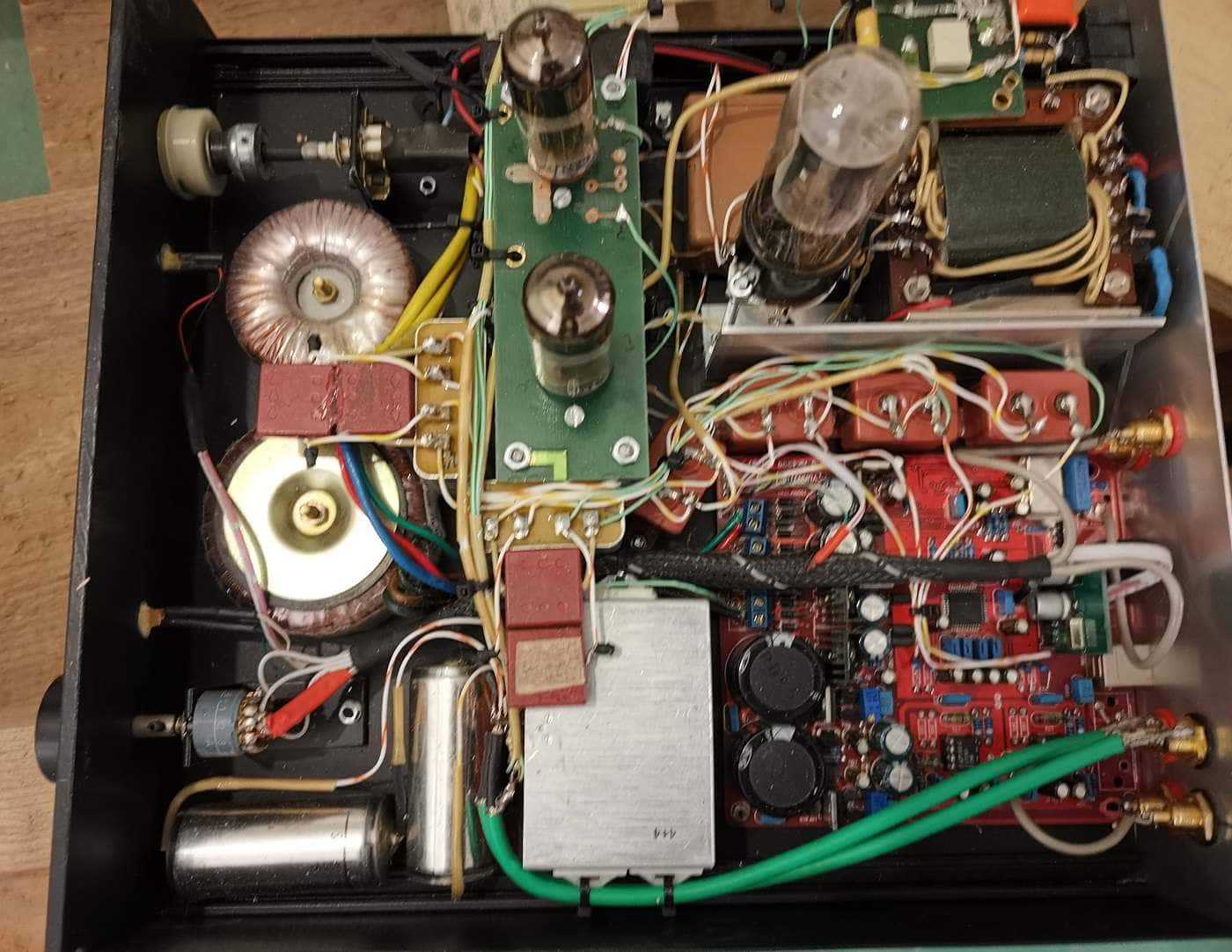

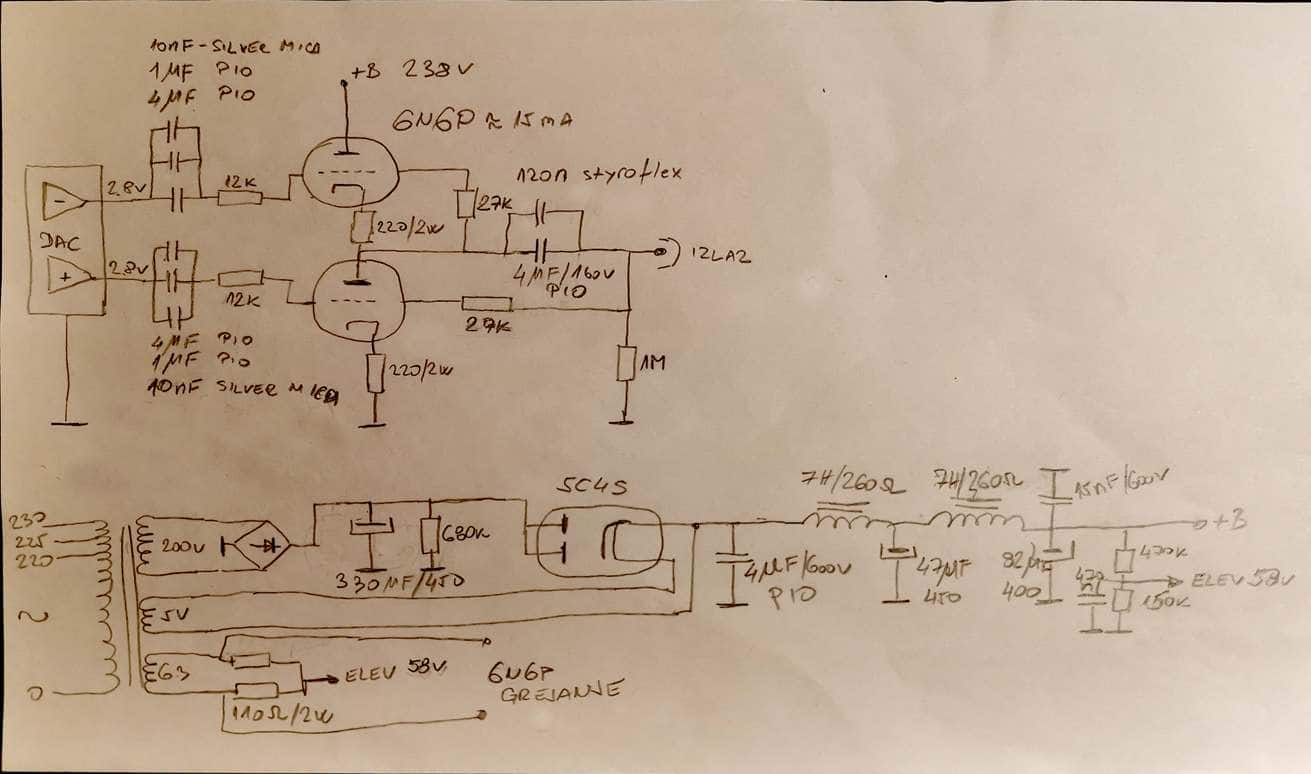

Dodati Iskrini blokovi od 2,2uF - crveni i 2,7uF beli za probu. Zatim, urađena prva iteracija ka rešenju koje mi je kolega BNB predložio. Razdelnik je umesto 10/10 sada 12k/27k - proračunski, prema podacima za DAC čip, ulaz na rešeci je oko 2V. Vratio se bas, ostali kristalno čisti srednji i visoki.




Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
