djmilicic

Uvođenje svetla u DAC AK4399

Preporučeni Komentari

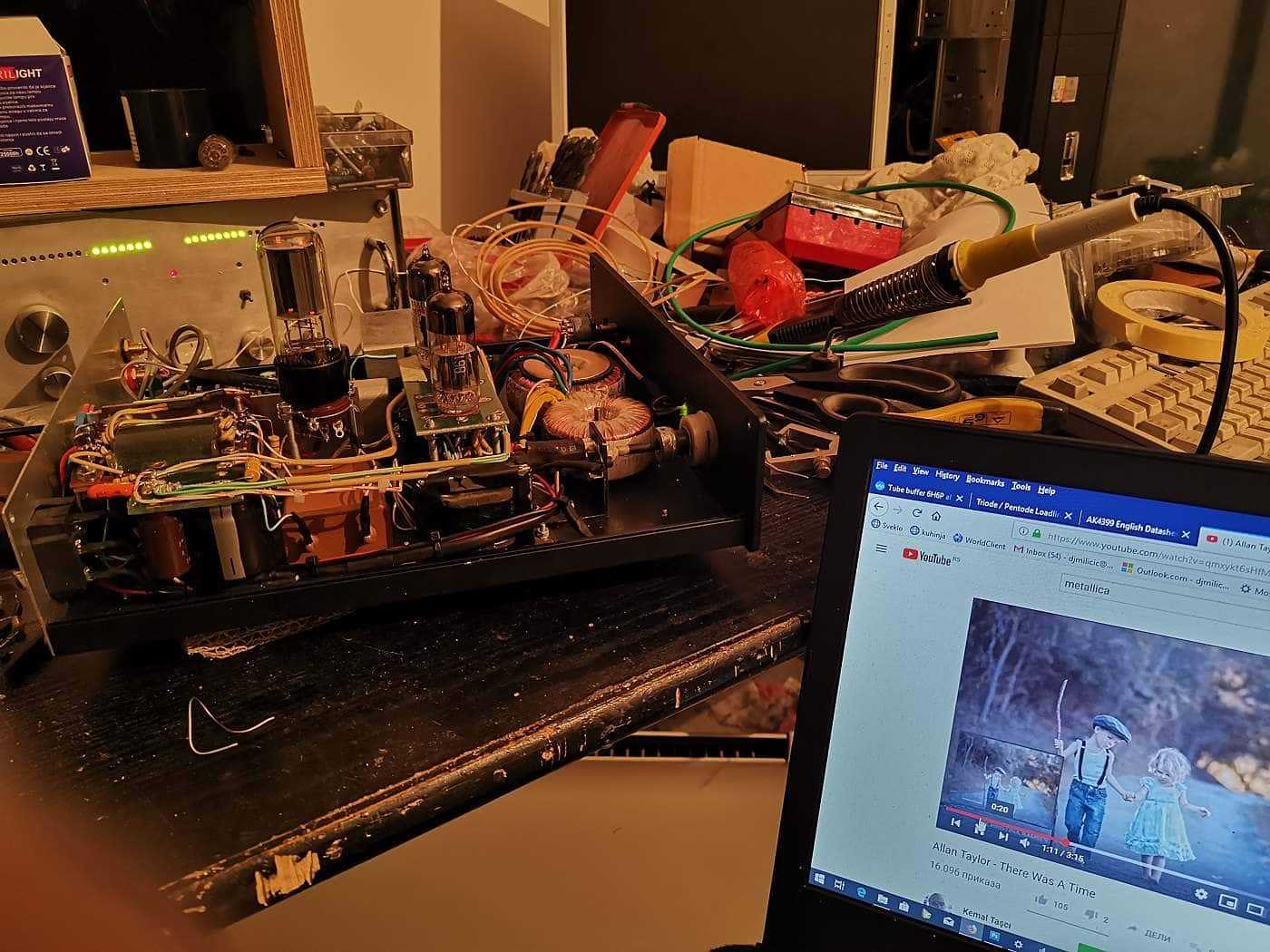

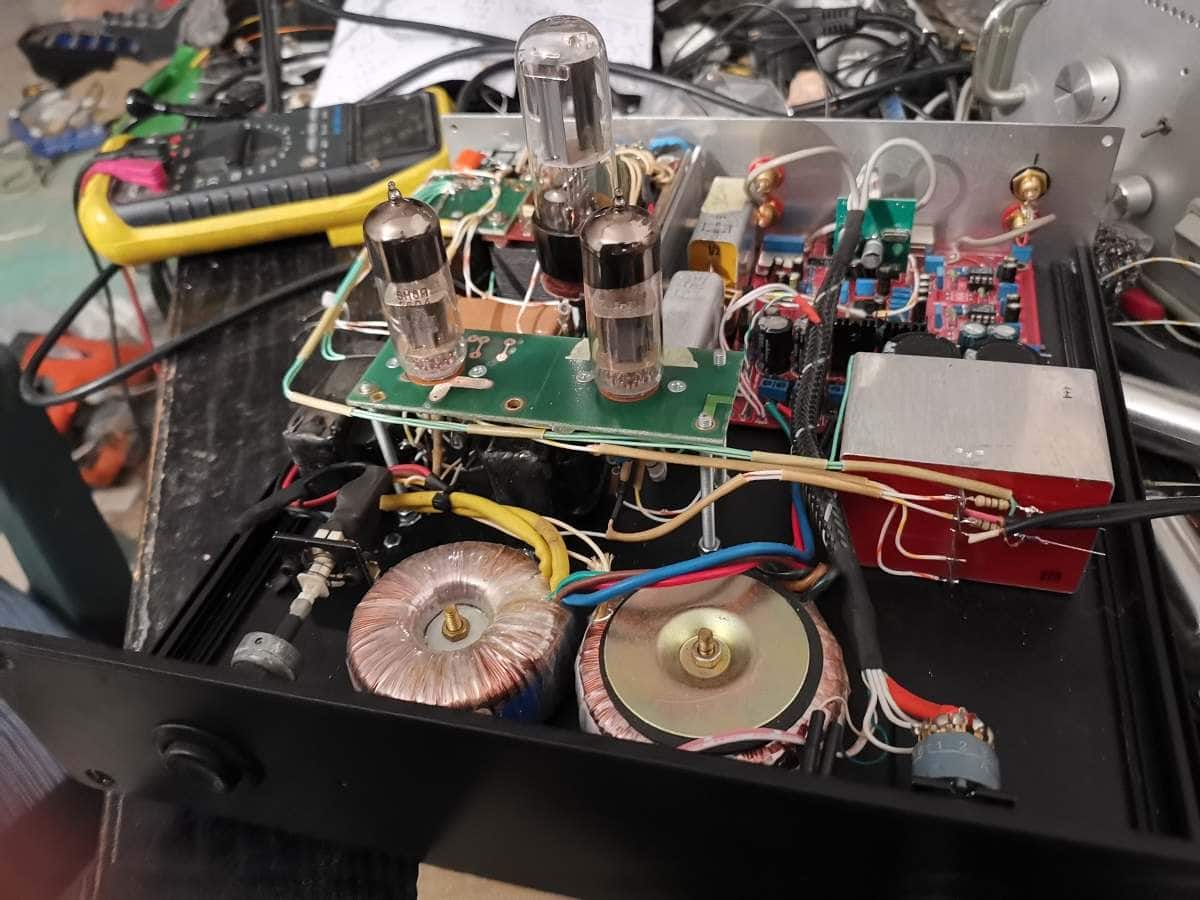

Ubačen visoki napon (grec - 330uF - R? - 5C4S - 4uF PIO - 7H/208oma - 47uF - ...). Moram da nađem mesto za još jednu priguznicu. R? će da bidne ubačen kad vidim koliki mi je pad napona. Gađam 240V. Dosad nije bilo pufff!


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Lepo.. :)

Nego das coveku motalicu, a on kupi toruse :)

Ne reci da je zatezanje zice preko HD motora :wink2:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
2 minutes ago, vladd said:

Nego das coveku motalicu, a on kupi toruse

Nesam kupio toruse. Kupio sam čitav DAC brez lanpi. Ova DAC ploča ja Jebaju je 77 dolarjev. Kutija, torusi, RCA... još ne znam koliko. Gotov proizvod pazarih za 100 EUR s namerom da se u to ture i lanpe kao što je i učinjeno.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

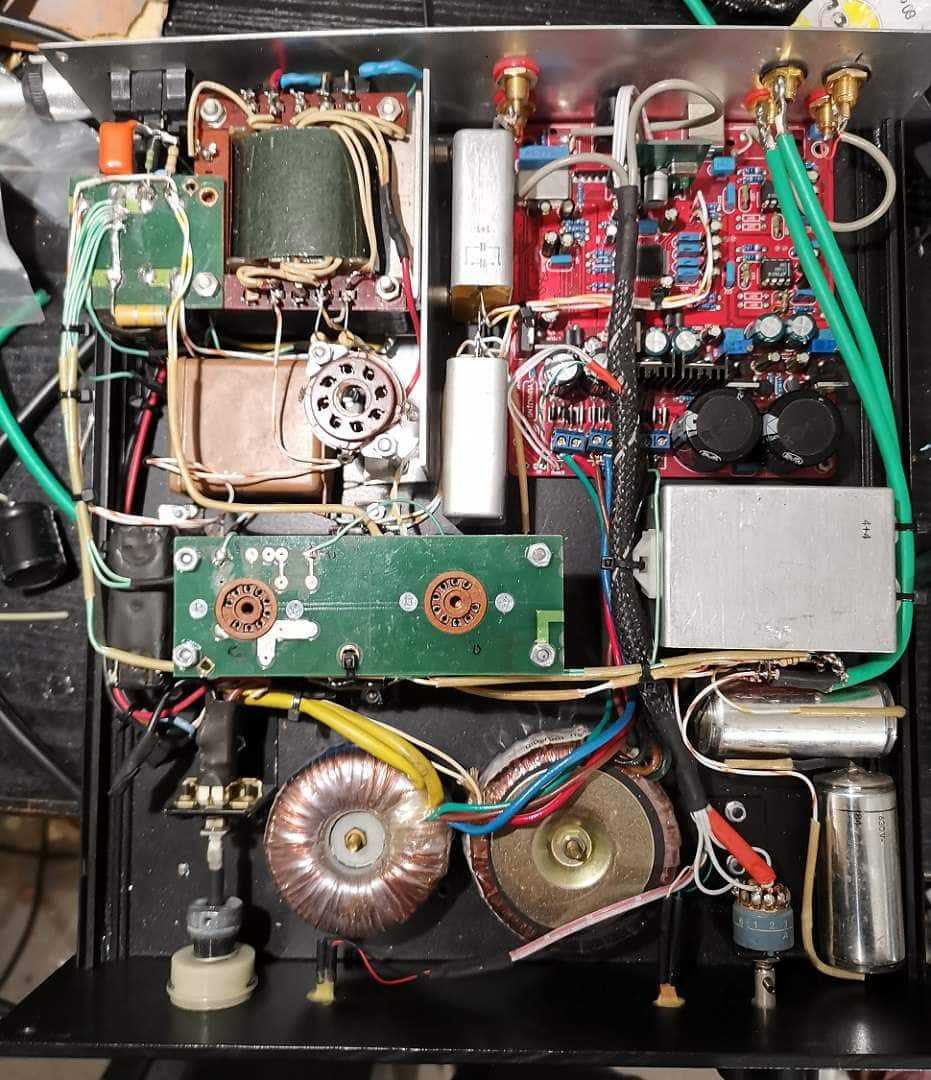

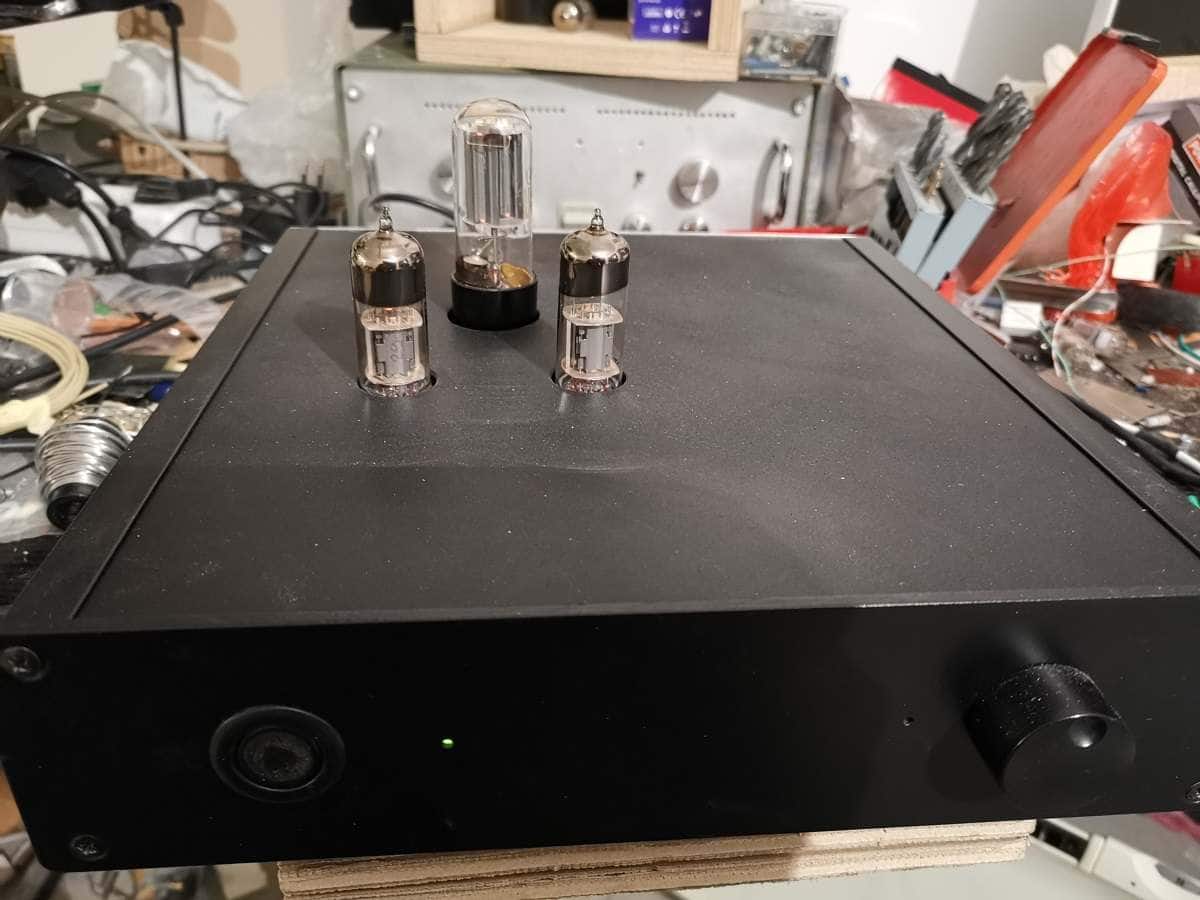

Završeno švajsovanje. Ostalo mi je da otkačim stari analogni deo, eventualno da stavim opciju preklopnika. Sada sam zbog neizdrža samo paralelno spojio cevke na izlaz DAC čipa. Cevke su napaljene na 15mA.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
8 hours ago, djmilicic said:

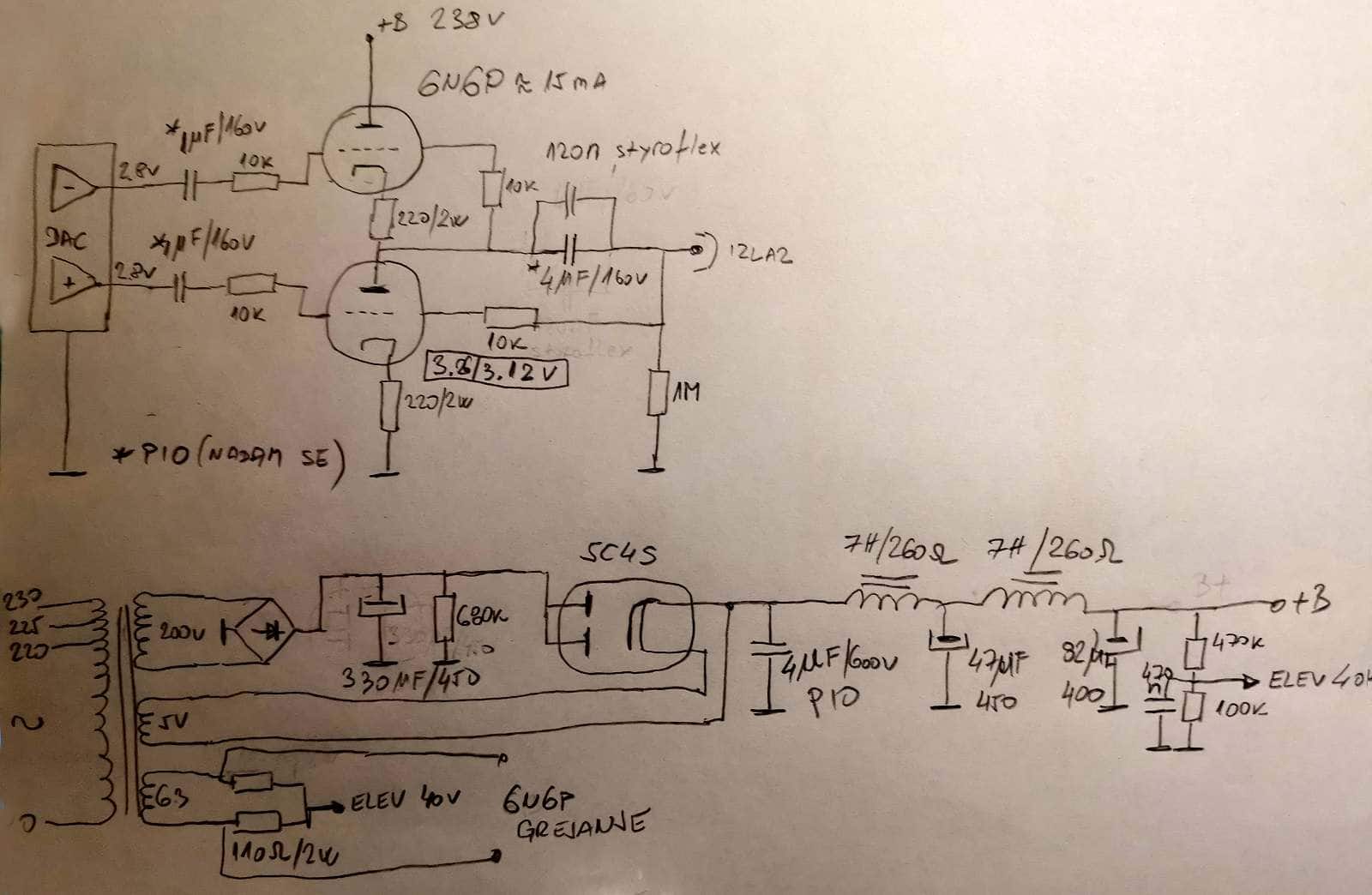

Evo i shemasema.thumb.jpg.a78c69a29a476e831a275f06ef17bec3.jpg

Zašto si stavio 160V sprežni  kondenzator na izlazu, zar to nije malo opasno? Ja tu ne bih turio ništa manje od 400VDC.

Zašto grec pa ispravljačica, da malo oboji zvuk?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
8 minutes ago, NIXIE said:

Zašto si stavio 160V sprežni  kondenzator na izlazu, zar to nije malo opasno? Ja tu ne bih turio ništa manje od 400VDC.

Mislio sam B+/2 je oko 120V, a i ovo su neki Simensovi pa se nadam će da izdrže. A ako se nesto desi, na baferu ga ceka drugi kond.



8 minutes ago, NIXIE said:

Zašto grec pa ispravljačica, da malo oboji zvuk?

Malo da svetli. Navukoh se na sijalice:rolleyes:, .ebi ga. Znači, bez nekog "normalnog" razloga, čista patologija.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Napisano (izmenjeno)
4 minutes ago, djmilicic said:

Mislio sam B+/2 je oko 120V, a i ovo su neki Simensovi pa se nadam će da izdrže. A ako se nesto desi, na baferu ga ceka drugi kond.



Malo da svetli. Navukoh se na sijalice:rolleyes:, .ebi ga. Znači, bez nekog "normalnog" razloga, čista patologija.

Za ovo prvo, mislim da puno rizikuješ.

Ovo drugo je sasvim OK.:punk:

Izmenjeno od NIXIE

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

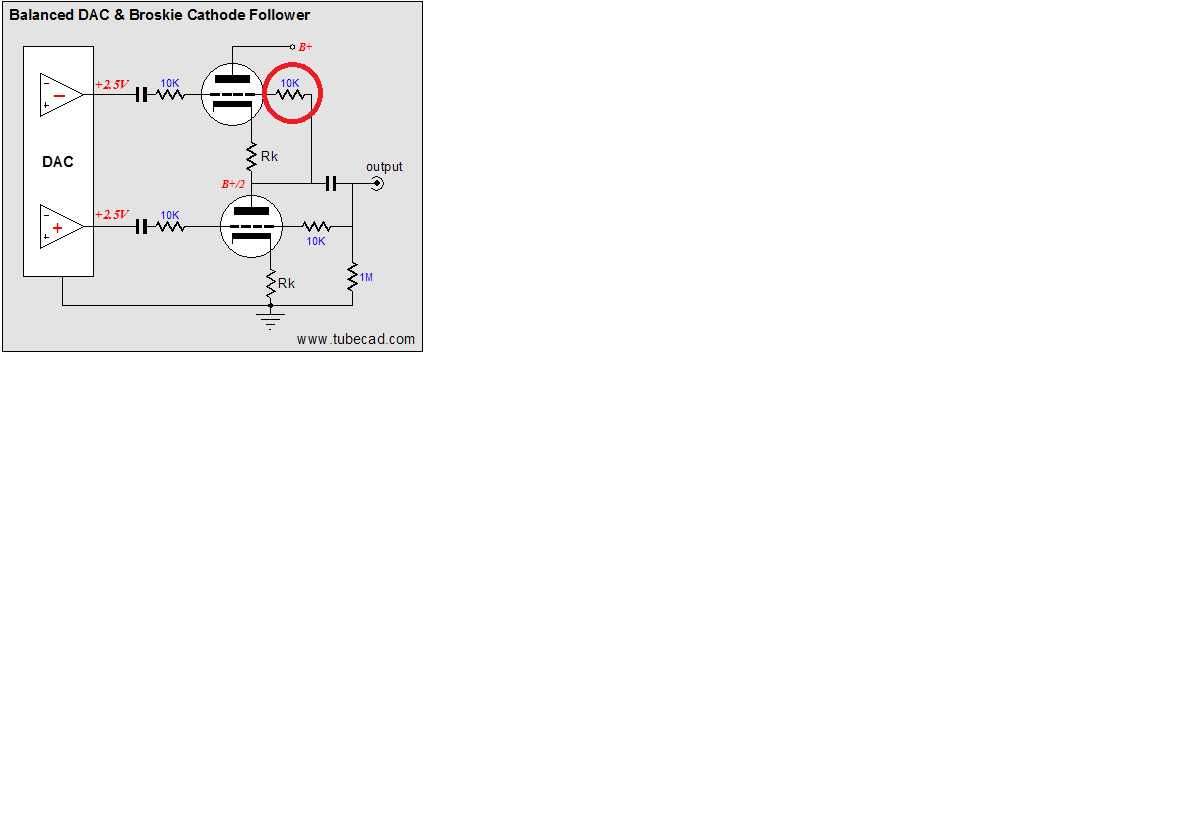

29 minutes ago, Zen Mod said:

mene mi tu fali resetkinih otpora

Ja se povedoh za šemama. Rk (R3-R6) sam izabrao da imam dovoljno headroom-a, pošto je po prospektu za DAC čip izlaz 2,8V, sa što većom strujom kroz lanpu. Bias je negde oko -3.1 do - 3.3V za dati napon.

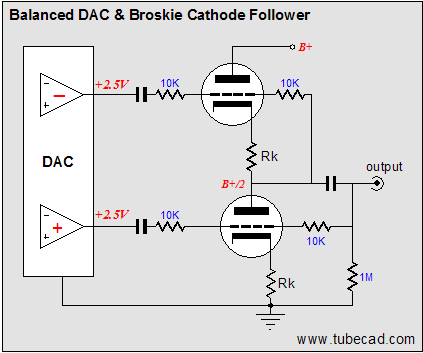

s time što sam izostavio HF filter (C4 i C3 sa donje slike). Ako sam zgrešio negde, pomagajte!

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
3 minutes ago, djmilicic said:

s time što sam izostavio HF filter (C4 i C3 sa donje slike).

To možeš uvek da dodaš, ako zatreba, sve ostalo deluje ok.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
