Thorens Restek V1 preamp

[NIXIE]

4 hours ago, revox said:

Ok, ne vidim sto bi pravilo problem ... ovo je sto kao ovaj

Pa nije, to su mali signali a paralelno dodaješ switch, žice i kutiju. Ne vidim uzemljenje na kutiji, trebalo bi tu kutiju uzemljiti na pretpojačalo.

[vladd]

Ili malo drugaciji pogled na svet.

- Ti svicevi su za laku u konfornu promenu oterecenja glave, saglasne kapacitivnosti i preporucene otpornosti. Pikap se nemenja svaki cas ni za pola minuta.

Gramofonski pikap se jednom montira i jednom podesi. Variranje kapacitivnosti pravi variranje odziva iznad 10KHz. Kada se jednom podesi ostaje do promene pikapa, sto nije ni brz ni prejednostavan posao.

Elem, potrebna je predvidjena otpornost, posto je, osim generisanja signala, pretvaranja struje kalema u napon, pride i oterecenje za mehanicki damping kantilevera. Nije preporucljivo neko siroko "eksperimentisanje", van preporucenih za konkretan pikap.

Kapacitet takodje, nema potrebe za brzim promenama, pa recimo zamena konda na ploci uvek bude manji posao nego zamena  pikapa. Ili najmanje lose resenje, dodavanje potrebnih kontakata preko paralelnih konektora.

Dodavati nove zice, kablove i vodove, koji sluze kao antenice, kablovi kao dodatni kapaciteti(20-100pF po metru, pa grubo sracunati prema kablu i  duzini)) je los posao. Veca je ukupna steta, nego korist od "lakoce ugadjanja".

Nekako bih to formulisao, zasto ne upotrebiti hiend minimalisticki pristup i na midrange komponentu, vise pomaze nego sto skodi..

[revox]

10 hours ago, vladd said:

Ili malo drugaciji pogled na svet ....

Sto znam ... vjerovatno si u pravu ... a mozda I nisi ... valja probati ... svi se ne slazu da je 47kohm idealno za svaku glavu ...

http://daveyw.edsstuff.org/vinyl/loading/

Na kraju se sve ovo svodi na subjektivni osjecaj ... neko voli plavuse .. neko crnke ... neko voli kost u kost ... neko malo mekse

Ne kosta mnogo ... radis nesto ... a mozda I bude valjalo ?

[vladd]

U pravu sam sigurno, sumnja je izlisna, makar i kao opcija da sve treba podvesti pod sumnju.

A da li treba probati, to je stvar izbora. Ja uvek volim da probam na bolje, a ne na gore.

Svako nepotrebno dodavanje impedansi i masa na mizerne signale je losa opcija.

[Mikorist]

42 minutes ago, vladd said:

U pravu sam sigurno, sumnja je izlisna

Pa kad si nepogrešiv. Ko Papa



Promeni nik u PontifexMaximus

[revox]

http://www.hagtech.com/loading.html



Za Stanton 881 MK II-S

Inductance: 500  mH, Capacitance:  120pF,Frequency =  20.6kHz

Load Resistor Tuning Using the previous L & C values:

Ropt =  64.5k





Inductance:  500mH, Capacitance:  300pF,Frequency =  13 kHz

Load Resistor Tuning Using the previous L & C values:

Ropt = 40.8 k







Za Clearaudio concept v2

Inductance:  420mH, Capacitance:  120pF,Frequency = 22.4 kHz

Load Resistor Tuning Using the previous L & C values:

Ropt = 59.2 k



Inductance:  420mH, Capacitance:  300pF,Frequency =  14.2kHz

Load Resistor Tuning Using the previous L & C values,:



Ropt = 37.4 k

[vladd]

Upravo o tom pricam. Dok predjes sa Stantona na Kliraudio, sto je posao pola sata, dodas jos 5 minuta da zamenis otpore, ili dolemis kond ili otpor paralelno. I imas minimum cakri na putu nekoliko milivolti signala.

2 hours ago, Mikorist said:

Pa kad si nepogrešiv. Ko Papa

Daleko od nepogresivosti i jos mnogo dalje od Pape.

Visegodisnje iskustvo(muka mi je od decenija) sa borbom protiv suma u kablovima i transmisionim linijama, kada se dodje na nivo suma 2,5mV, svi srecni u labu, a ovde je signal tog ranga.

Plus sto se za po kuci ne koriste ni slozene metode ni slozeni uredjaji za izvlacenje signala prekrivenog sumom, "burried ili ovehelmeted signals", sa recmo constant fraction diskriminatorima, ili constant frquencu denoising-om...

Sve nakaceno na mrsuljavi signal, radje pravi problem nego vajdu...

Pa cisto da ne ostane "burried" iskustvo...

[Zen Mod]

ima pameti akati se sa dodatnom kutijom kad je MC u pitanju , gde kapacitivnost ulaza nije kriticna i impedanse su male , tako da je i nekontrolisani uticaj skalamerije minimizovan

kad je MM u pitanju , tesko je sve to izvesti a da se ne dodaje ihaj pF celom skalamerijom , mogucnosti za brujjjjjj da uleti itd



ne valja da prikljucis i da ostane , ne valja da namincas pa skidas i umesto toga turas kompenzacione RCA , jer cela skalamerija ima svoju kapacitivnost



otprilike ko da krenes predvece da se , casom , popnes do Lovcena .... da se lepo umoris i izgladnis , da bi se lepo navecero i naspavo



nalemi bolan na RCA par podnozja za otpor i kond , ne menjas glave svaki cas

[revox]

Bi mu ga rabota

22 minutes ago, vladd said:

... dodas jos 5 minuta da zamenis otpore, ili dolemis kond ili otpor paralelno  ...

upravo se to htjelo izbjeci ... otvaranje uredjaja i lemljenje po stampi kad god se mijenja glava ili radi drugi gramofon

10 minutes ago, Zen Mod said:

.... kad je MM u pitanju , tesko je sve to izvesti a da se ne dodaje ihaj pF celom skalamerijom ....

ide max 10cm kabla od kutije do ulaza u preamp ... sve se direkt lemi na svicer ... jedino mogu izbacit rca konektore pa ici kablom direkt iz kutije

ce javim sto se dogadja kad dojdu kondovi I otpori?

[guja011]

dip prekidači (tj prekidačERI) su bolje rešenje.

[revox]

Stigli djelovi za recap i svicer

slijedi implementacija

[revox]

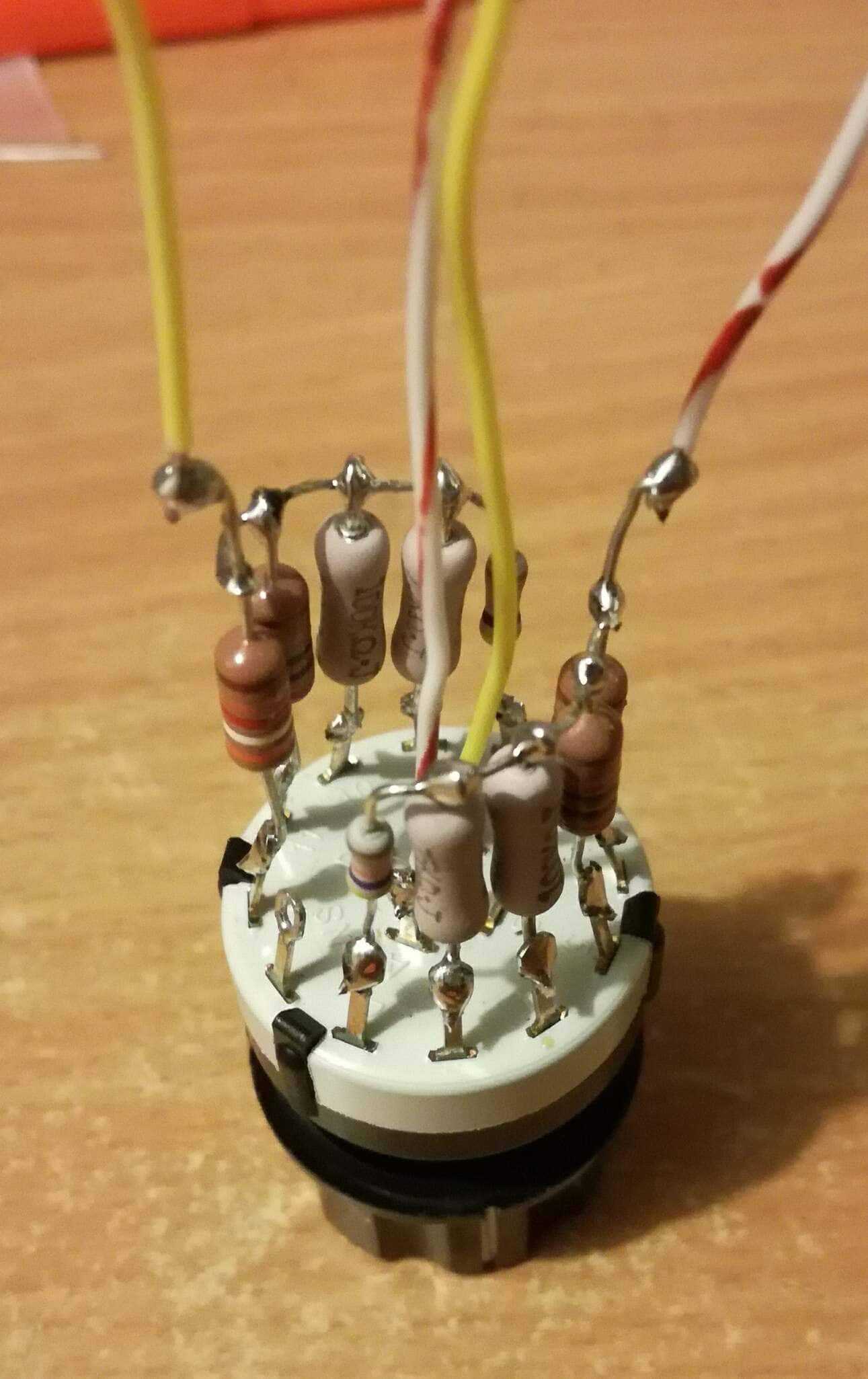

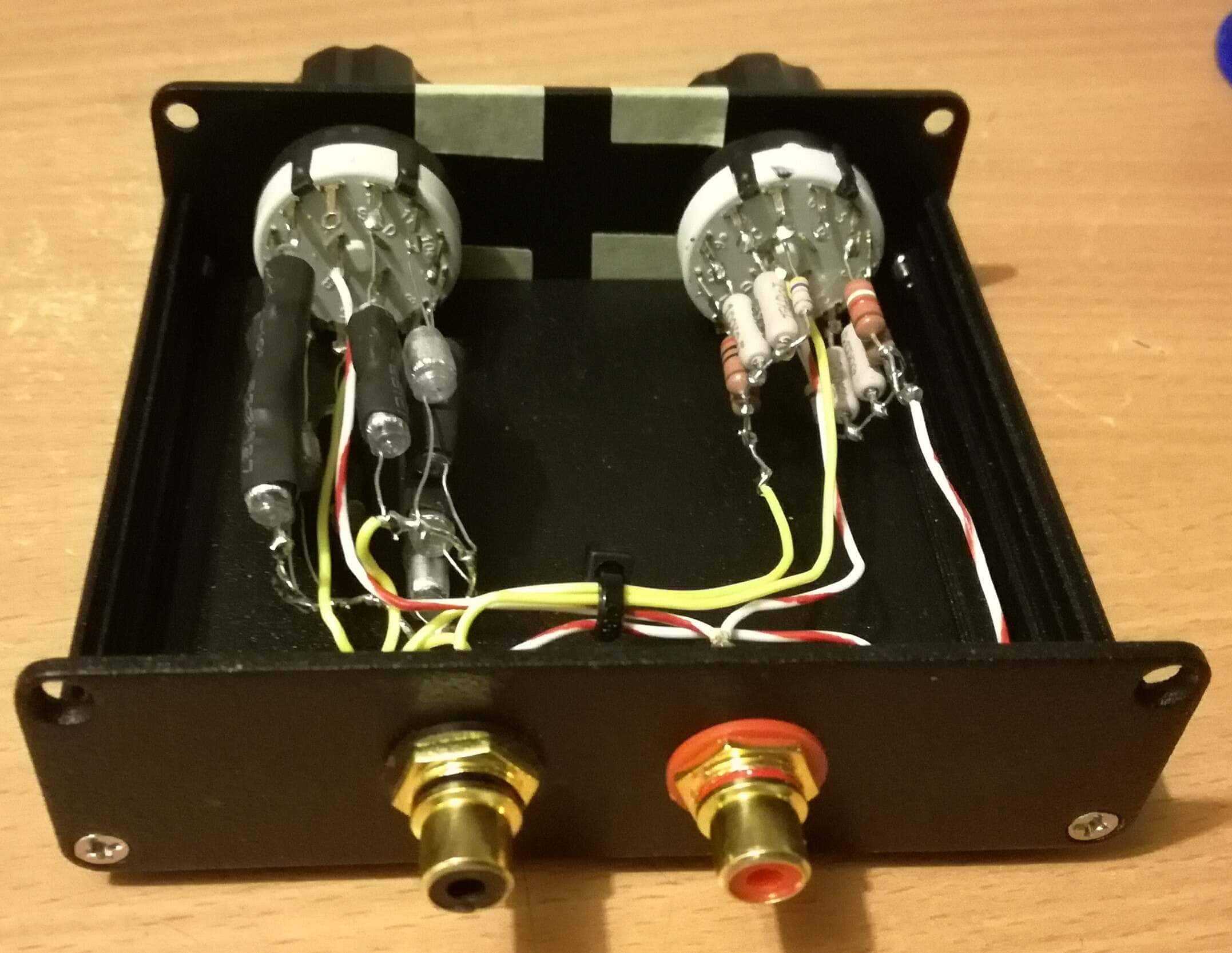

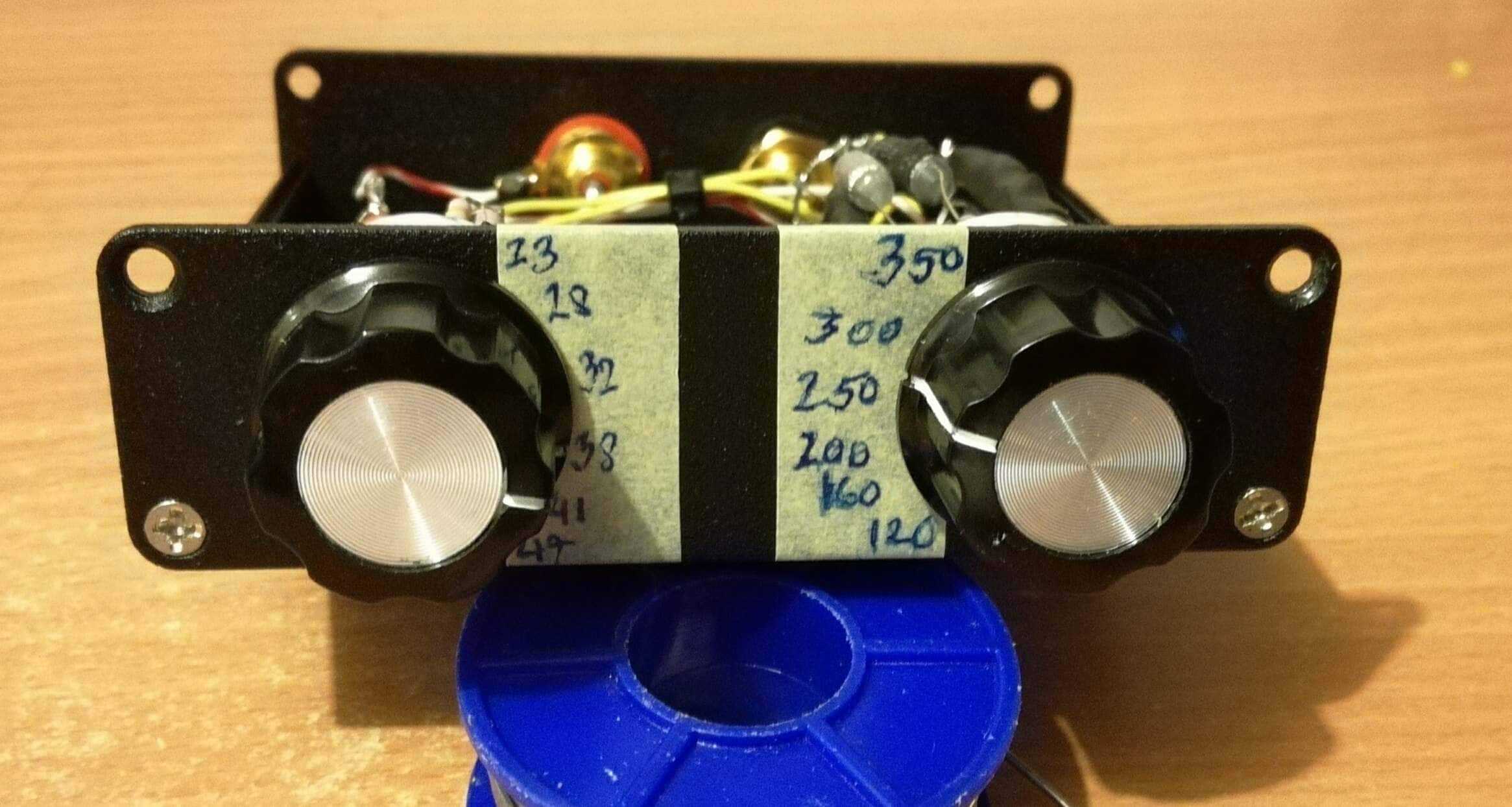

skutijano



[revox]

On 12/3/2018 at 12:00 PM, NIXIE said:

Pazi na uzemljenje, ovo može da proizvede brum!

nema bruma ... cak sta vise kad nakacim skalameriju cini se da je manje ...

ovi polystiren condovi jel imaju polaritet il ne ... nema nic na njima oznaka na taj djir

[NIXIE]

18 minutes ago, revox said:

nema bruma ... cak sta vise kad nakacim skalameriju cini se da je manje ...

ovi polystiren condovi jel imaju polaritet il ne ... nema nic na njima oznaka na taj djir

Odličan 5 za brum.

Polistiren su nepolarisani kondenzatori, polarisani su aluminijumski  i tantal elektrolitski kondenzatori. Njihova konstrukcija je asimetrična i anoda uvek mora biti pozitivnija od katode. Do oštećenja tih kondenzatora može doći čak i pri maloj reversnoj polarizaciji reda 1-2v.

Motani folijski kondenzatori (polipropilen, polikarbonat, polistiren, poliester, papir u ulju itd.) mica i keramički (i možda još po neki za koje ne znam) nisu polarisani.

Bipolarni alumiijumski takođe nisu polarisani ali su to po konstrukciji dva polarisana kondenzatora vezana na red sa spojenim anodama (back to back) u zajedničkom kućištu.

[revox]

Znaci nisam zabrljavio nic ?

E sad efekat skalamerije ... sto kasti ...?se sto?

definitivno da ... samo treba nac prikladne rijeci za opisat

[revox]

Huh ... imam osjecaj da sa smanjenjem opterecenja bude ravnija produzenija slika u gornjem dijelu spektra I da se istaknu pojedini tonovi koji su bili tu ali maskirani blago

[revox]

E sad dodavanjem kapacitivnosti  na to imam osjecaj blagog podizanja gornjeg spektra ... sve je ovo utisak sa slusanja Lp-a ... nikakva mjerenja ... a utisak zavisi od ploce do ploce

[revox]

bem li ga tako nekako ... u principu sad se svodi da se nadje to sto prija jer je jedini mjerni instrument moje ?... a malo je, matoro I ni klempavo da bolje fata ...

[NIXIE]

1 hour ago, revox said:

bem li ga tako nekako ... u principu sad se svodi da se nadje to sto prija jer je jedini mjerni instrument moje ?... a malo je, matoro I ni klempavo da bolje fata ...

Pa zati si i pravio, da možeš da ga uteraš u vinkl.

[revox]

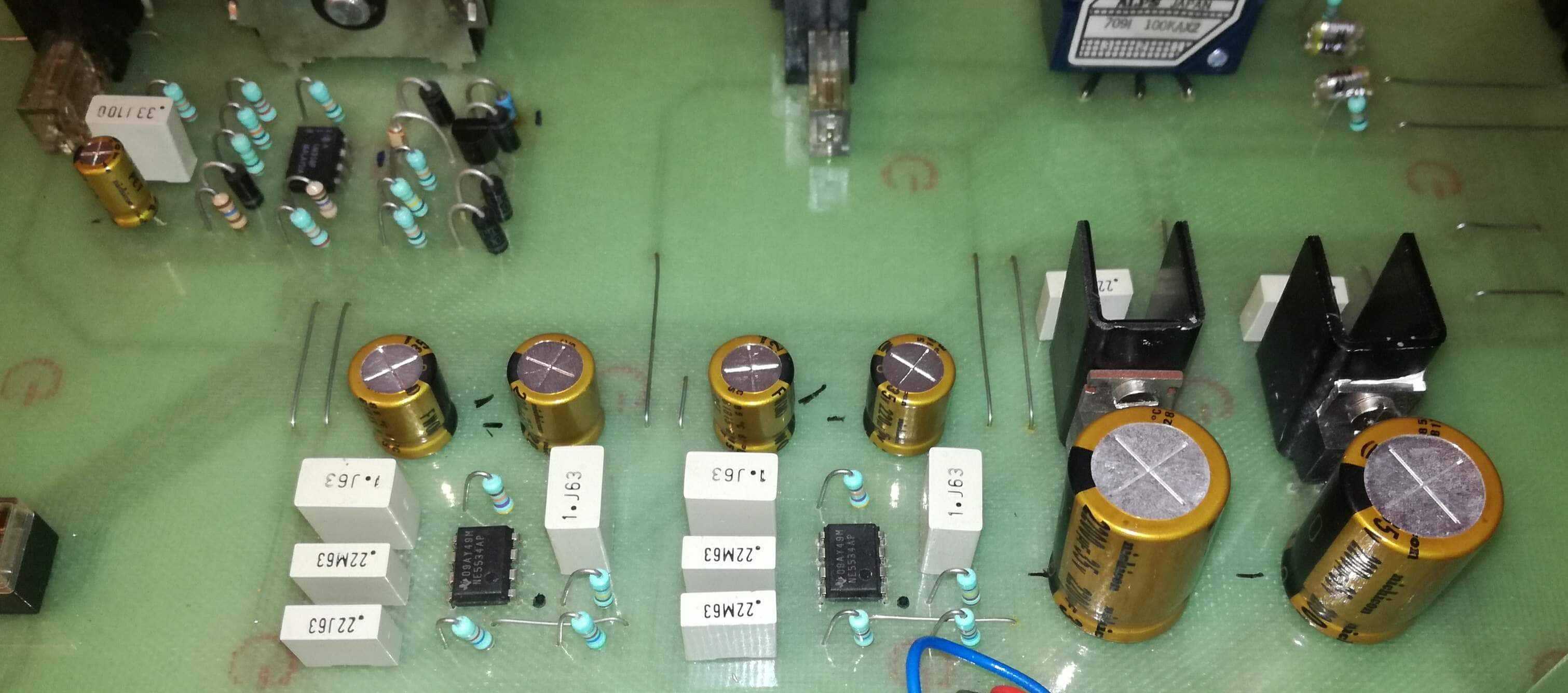

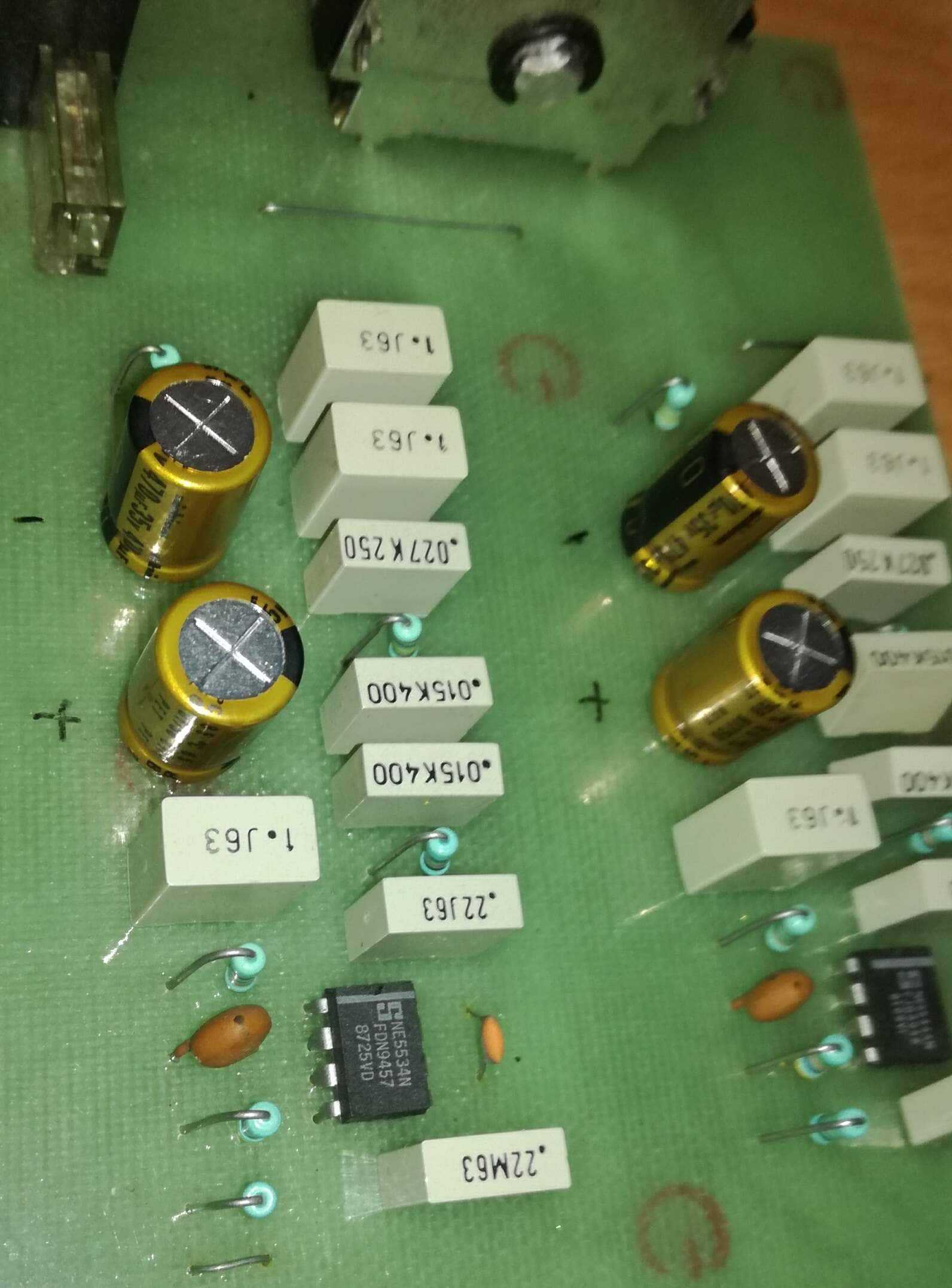

najzad doso na red

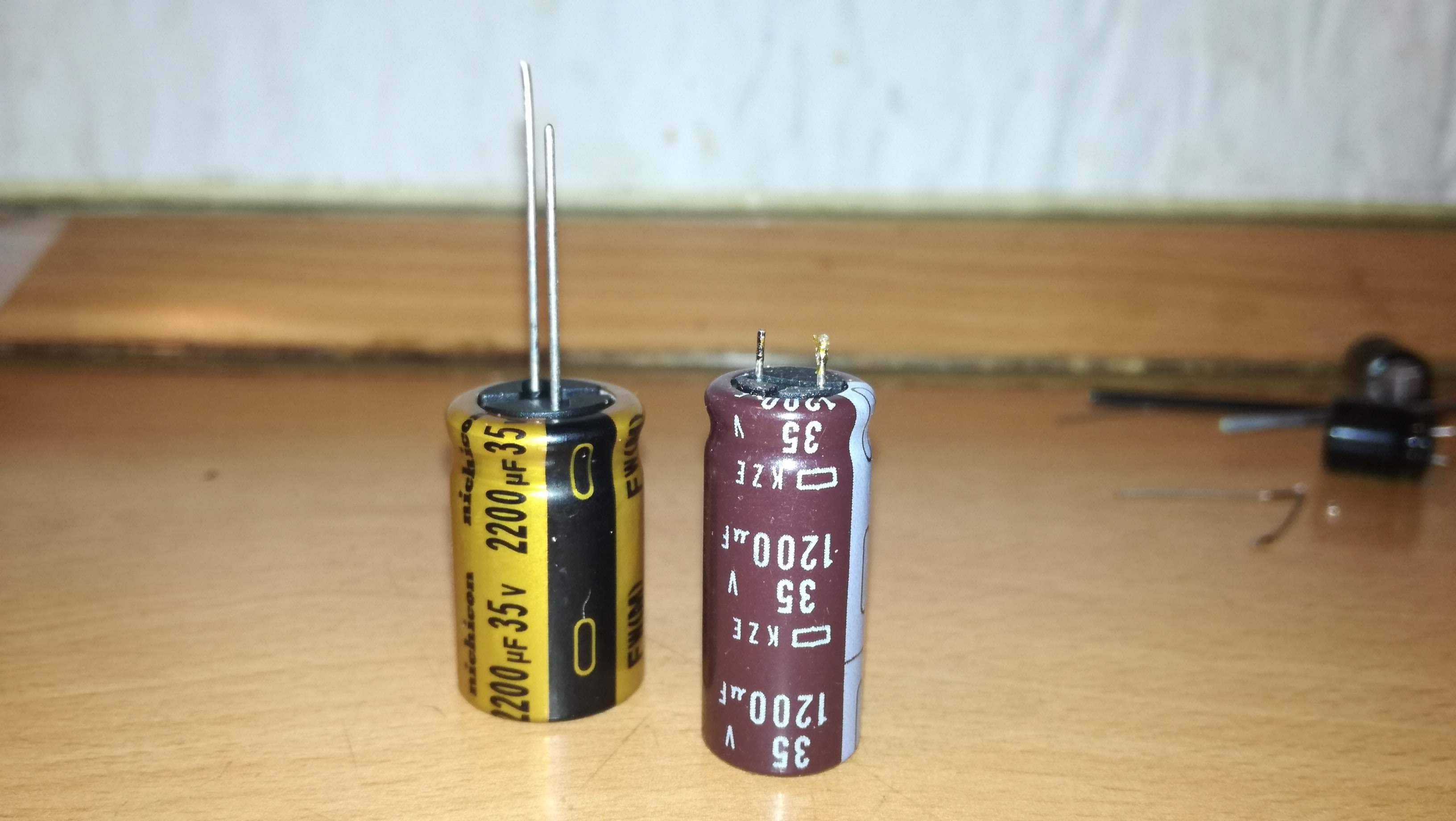

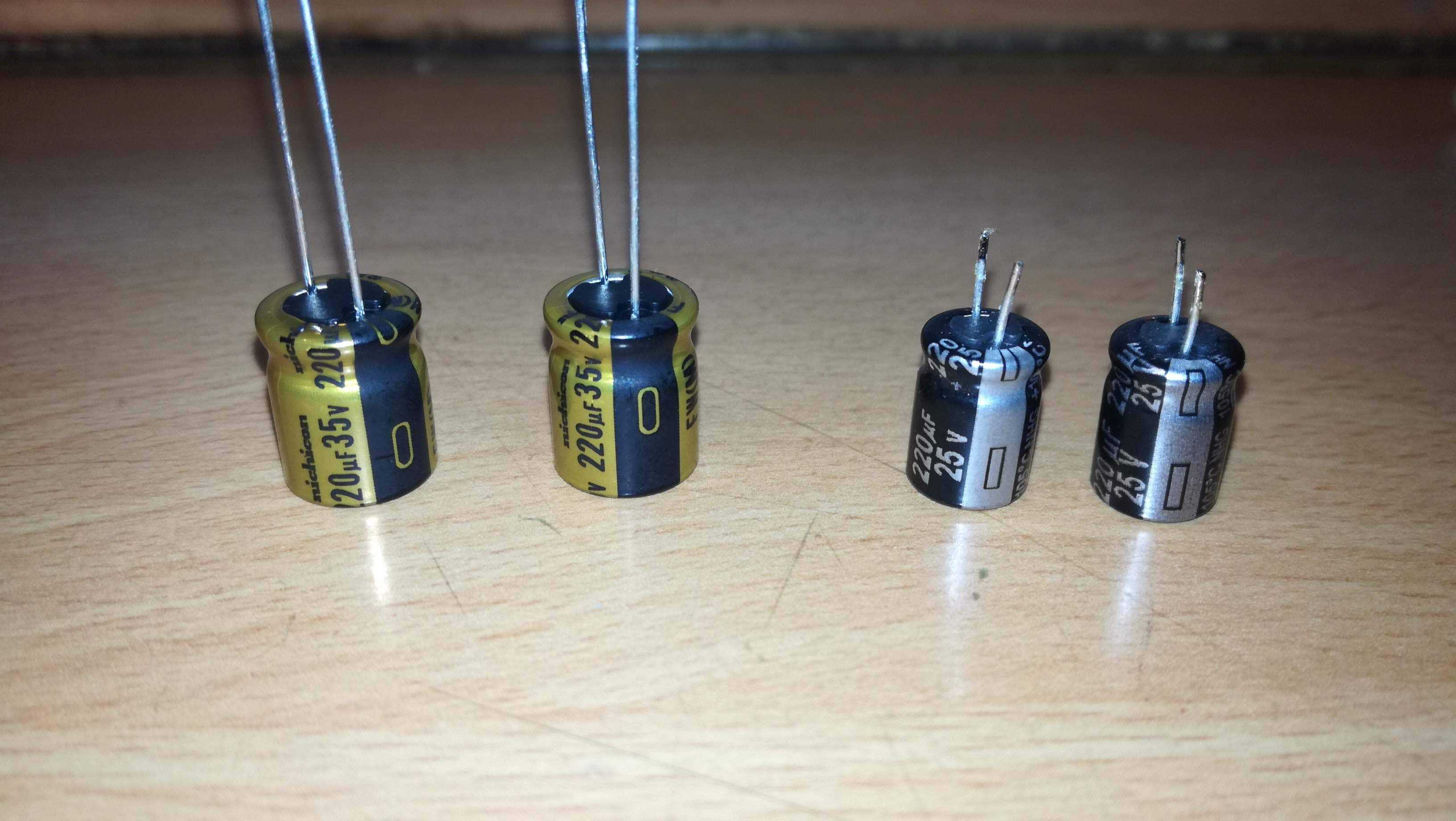

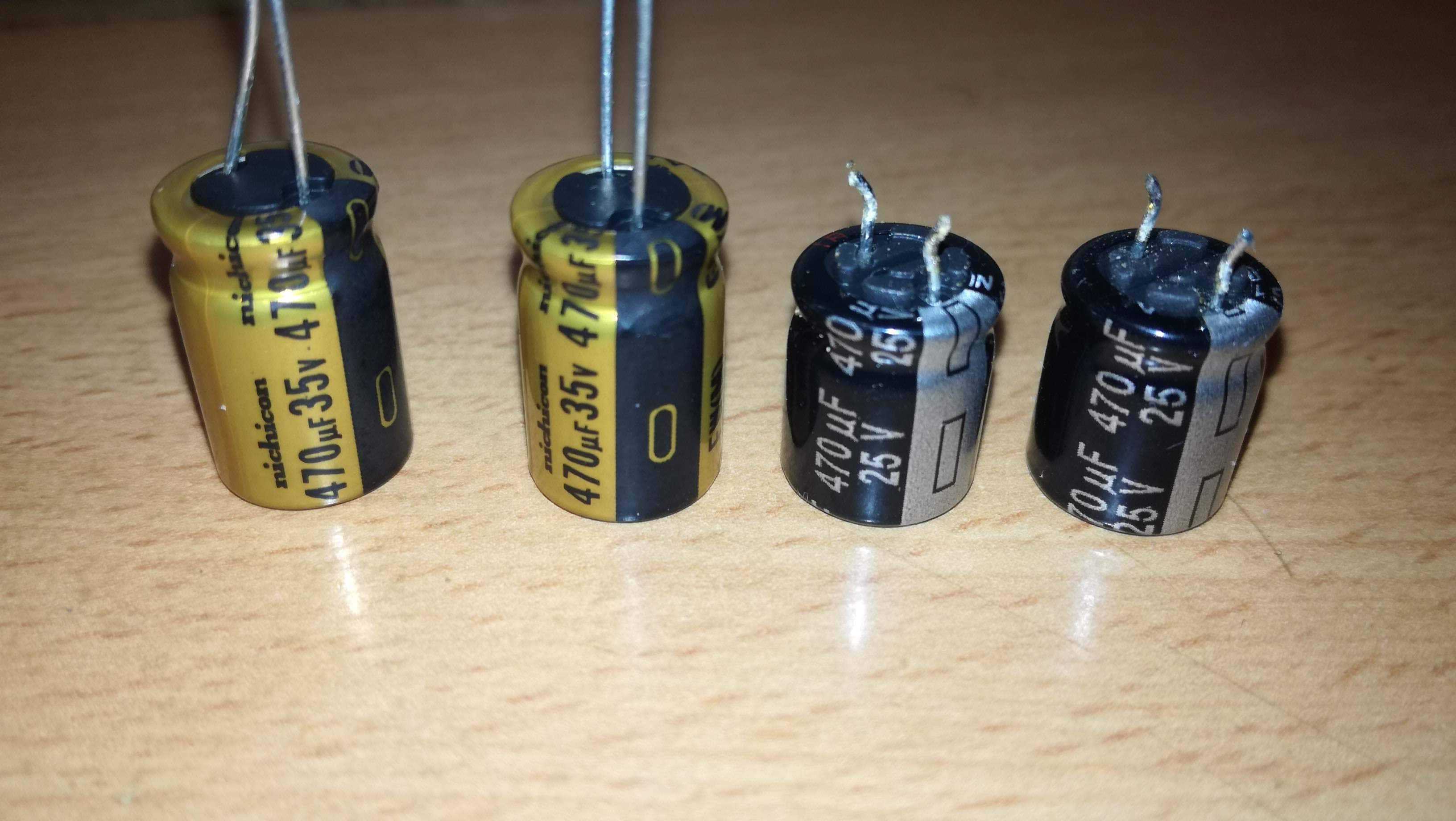

Zamjenjeni svi elektroliti

Bili noname stavio nichicon

[revox]

[revox]

Riaa
