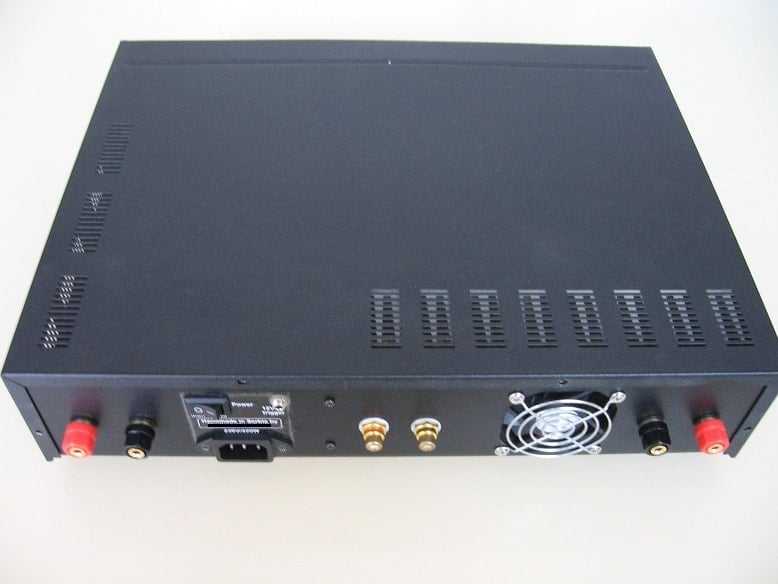

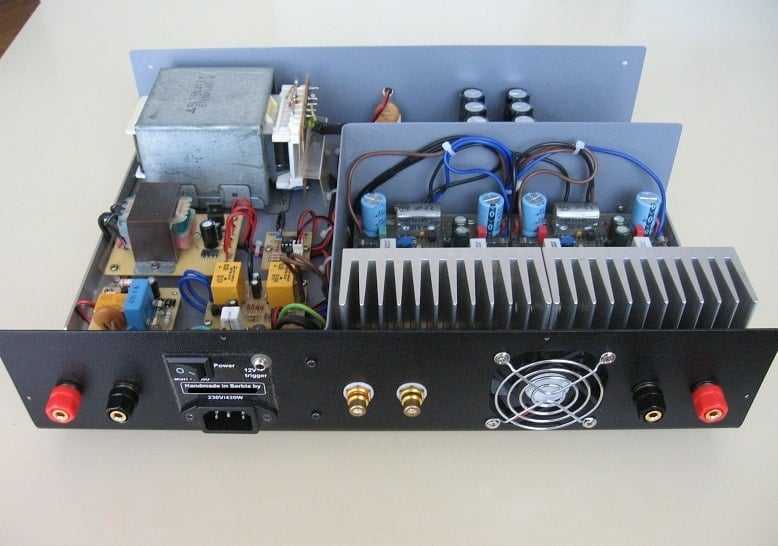

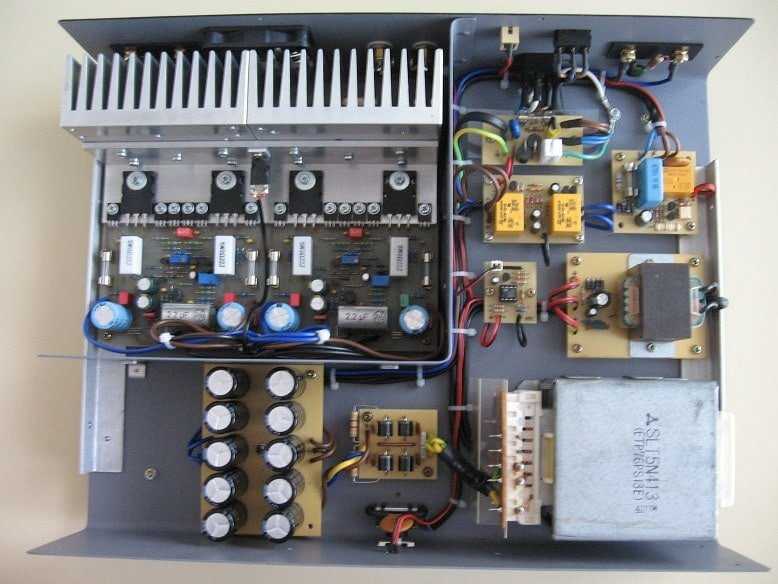

Evo prođe više od godinu dana dok ovaj moj Studio nije proradio u kutiji, sklopljen. Nije mi se žurilo jer u kući imam još 3 pojačavača. Radi odlično. Bez šuma, bruma... Ofset malo šeta od -2 do 2mV na oba kanala. Zvuk odličan, ne zamarajući, odlična dinamika. Naprasno je postao glavni pojačavač u stanu (iako nema još prednju ploču). Trafo je 420W, elektroliti imaju ukupno 37mF (105'C), napon je malo ispod+/-41V. Nisam još zamenio tranzistore i radi još na prvobitnoj pločici ali RADI i to za sve pare. Hladnjak je mlak, a i ubacio sam i termoventilator. Ostala je da se završi prednja ploča koja je skoro gotova, i planiram da postavim i drvene bočne stranice jer je sadašnja širina 380mm. U svakom slučaju, zahvalio bih se Bori na ovom dizajnu i smatram da je (po zvuku), ovo zaista odličan uređaj

[Nesic]

Lepo

[Fukushima]

Lepo spakovano. Bravo!

[prophet]

Lepo,lepo

[H. Simpson]

Hvala, na pohvalama. Potrudio sam se jer ima takvih samogradnji u poslednje vreme, da mi dođe da im uramim slike i okačim na zid. LJudi su toliko podigli standarde da je napokon, i kod nas samogradnja postala poželjna i lepa.

[zika]

Nadam se da se ne ljutite što sam izmenio naslov ovog thread-a...

[HomeMadeAudioProject]

ne reče šta je na kraju bio razlog nevolja?

[Fukushima]

U koliko se bias menja u mirnom stanju u pitanju su oscilacije. Stavi bar i na drugi kanal 100p za kompenzaciju.

[H. Simpson]

Zika

Ne ljutim se zbog promene naslova, čak sam se i slatko nasmejao.



HMAP

Problem sam za sada rešio povećanjem onog kondenzatora na 100pF. Radi sa onim falš MJE tranzistorima.



Borko_KA

Da, bias se menja i u mirnom stanju. Pretpostavio sam da mogu biti oscilacije, ali nemam osciloskop da vidim u čemu je fora. Možda će biti bolje sa novom pločicom i novim pobudnim tranzistorima. Za sada, nema velikog grejanja ni jedne komponente, zobel otpornik takođe hladan. Zvuk odličan.

[Aleks]

Das ist fantastisch!!



Ja sam isplanirao Studio SE, za nekad... verziju sa Sanken bipolarcima u izlazu.

[H. Simpson]

VEEELIKI POZDRAV SVIMA!!!

Velika slova zbog sreće što sam upravo pronašao grešku na Studiju. Prođe ravno godinu dana (opet) od poslednjeg javljanja i za to vreme nisam ni pipnuo pojačavač. Još mu nedostaje prednja ploča, a on, jadničak, neopravdano čami uredno zapakovan na ormanu. Imam nekoliko drugih uređaja koji su ga sve ovo vreme menjali.

Danas mi bi dosadno, pa krenem da crtam novu pločicu. Prošlu sam osmislio kao kombinaciju Borinih pločica za običnu i SE verziju Studija, sa nekim mojim rešenjima. I sada videh da je greška na Borinoj pločici i to ista na obe verzije (Boro, Boro, šta mi uradi... Šalim se, naravno).

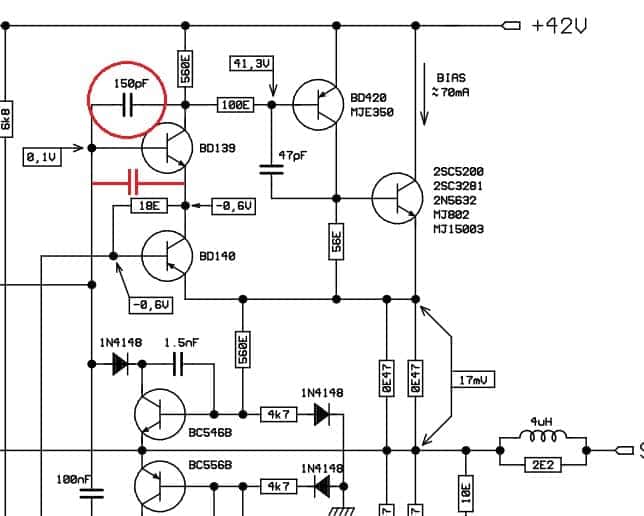

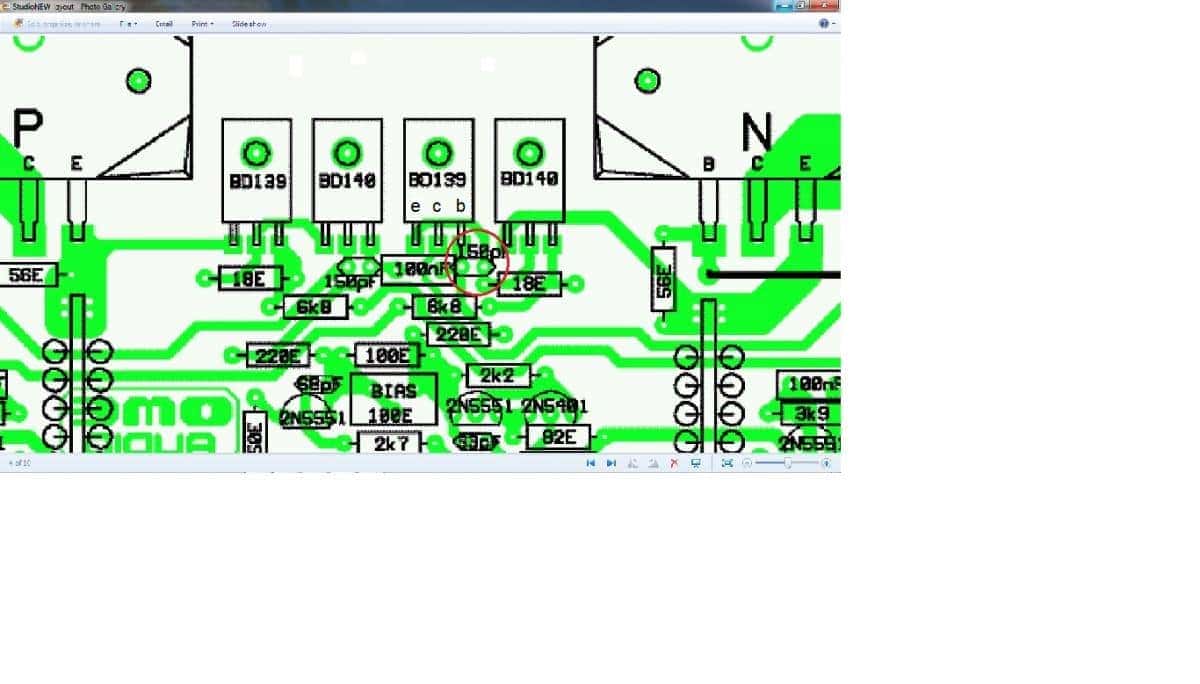

Naime, onaj kompenzacijski kondenzator od 150pF, koji se nalazi između baze i kolektora BD139, na pločicama je vezan između baze i EMITERA tog tranzistora, što znači da nije sprečavao oscilacije već ih je pojačavao!

Ne znam kako su toliki pravili ovaj uređaj po ovim pločicama i nisu imali baš nikakve probleme!?! U svakom slučaju, bitno je da je problem REŠEN. Sada mogu bez ikakvih problema da podešavam mirnu struju.

Ukoliko neko od Vas ima Studio, trebalo bi da ovo prepravi. Usput se još jednom zahvaljujem Bori na ovoj šemi, iako sam se na početku ozbiljno razočarao rezultatom, smatram da je ovo odličan pojačavač i sada će da zauzme svoje pravo mesto u sistemu.Pozdrav.



[Aleks]

Hehe, dobro si našao kvar.



Nije Bora kriv, ganjaj člana Viktor1986 (mislim da je on crtao PCB)



Mada mislim da nije mnogo ljudi radilo taj Studio... vidim da je više rađena ona prva verzija, pa zato možda niko još nije provalio

[H. Simpson]

Pa ista je greška i na prvoj verziji. Inače, ne krivim nikoga, živ čovek greši. Smatram da je velika stvar kada čovek podeli neku svoju ideju ili zamisao, i da je bezobrazno očekivati da mi još sve sažvaće u sitna crevca. Bora je mnogo bolji čovek od mene, jer sam nekoliko puta pokušao da pomognem ljudima, pa sam dočekan na nož. Kada sam objavio neku šemu bez pločice (jer sam je imao samo na starom računaru) hteli da me linčuju, a on pomaže svima i na netu i mejlom tako da...

[Aleks]

Mislio sam na ovu verziju> http://bas.elitesecurity.org/studiosema.pdfZa nju nema PCB-a... barem ne na bas-u

[H. Simpson]

Pa i ja mislim na tu verziju. Plocice nema na sajtu, ali je ima na "velikom" diyaudio gorumu. U svakom slucaju, ista greska je na obe verzije plocica. Verovatno je i Viktor koristio prvu verziju plocice da bi nacrtao plocku za SE pa je kao i ja napravio istu grešku.

[Aleks]

Sasvim mogućno.



Vidim ovde http://*****************/showthread.php?tid=785čovek pravio PCB sam i nije se dao prevariti

[H. Simpson]

Ja uvek crtam sam svoje pločice. Ovo je možda prvi put da sam zdušno koristio tuđa rešenja i... moša. Gledam kako ljudi rade isključivo uređaje kod kojih je sve dato, čak i pdf za izradu pločica (mora da postoji i mirror verzija), i nemaju nikakvih problema (ili ih nisu svesni), a ja računam, toliko urađenih primeraka...

[silentbob]

Nije loša praksa prilikom lemljenja svake komponente proprati njene veze sa drugim komponentama u šemi... Meni se par put pokazalo kao vrlo korisno....

[Nesic]

Evo jedne ne SE verzije Studio ampa:



[H. Simpson]

Nešiću, i tebi bih trebao da se zahvalim jer sam upravo zahvaljujući ovoj tvojoj pločici i zapazio grešku. Odlično je urađena.

Pozdrav.

[Nesic]

[H. Simpson]

Samo da dodam da Studio, posle ispravke greške, maltretiram ceo dan. Kiša pada, a ja malo instrument, malo odvijač, pojačaj, smanji, jedan, drugi CD... Radi besprekorno. Mirna struja se podešava bez ikakvih problema, ofset ispod 1mV na oba kanala, Nema šuma, bruma (nije bilo ni pre ovoga).
