Posle malo nevolja uspeh sa Studiom

[H. Simpson]

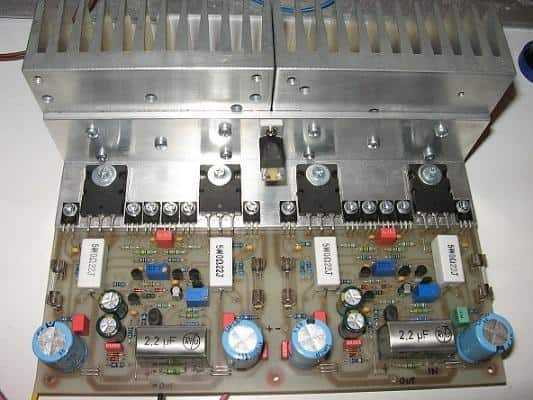

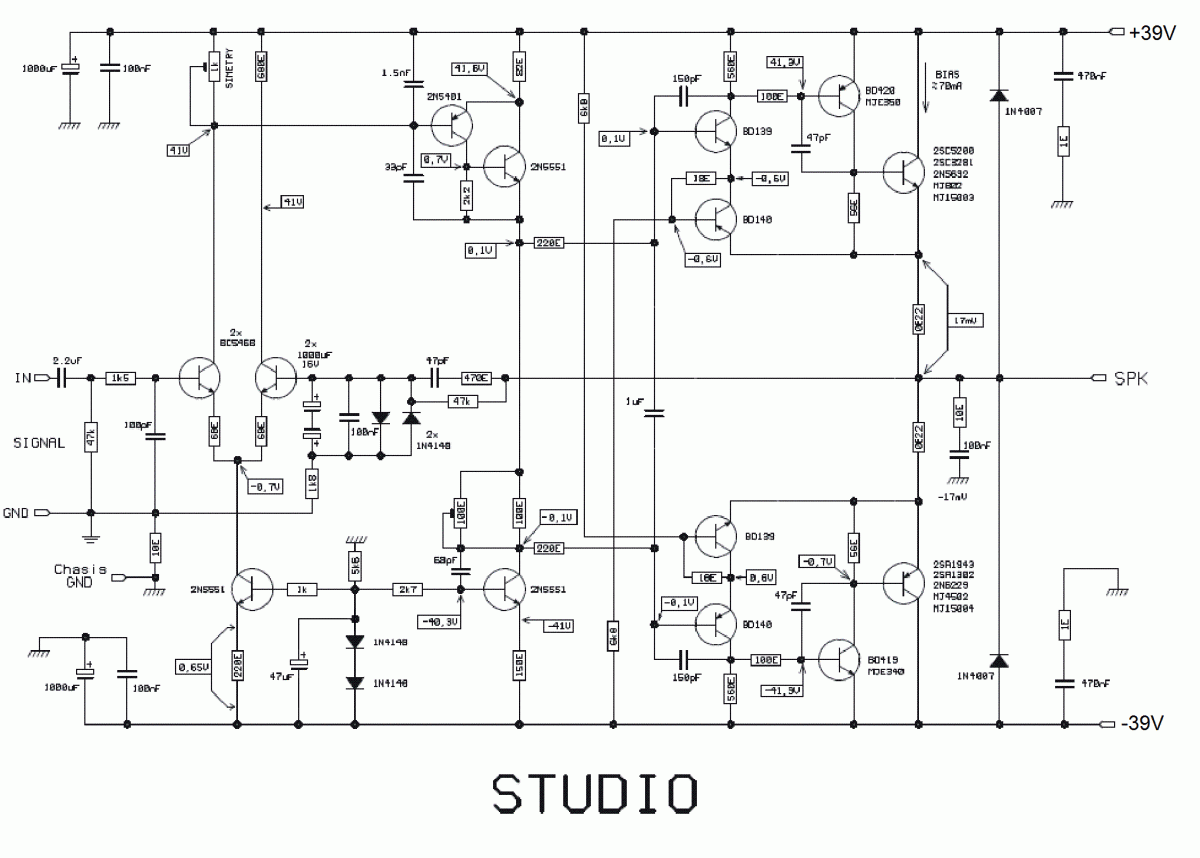

Pozdrav svima i srećni praznici.Dugo sam na ovom forumu ali se ne uključujem u diskusije, uglavnom zbog nedostatka vremena. Zbog nedostatka vremena i radim jedan Studio skoro godinu dana. Dođoše praznici pa rek'o red bi bio da ga završim, kad ono, međutim... Izgleda da osciluje.Radi se o standardnom Studiju. Odnosno, SE verziji bez multplikatora. Na jednom kanalu ne mogu nikako da podesim mirnu struju na više od 60-ak mA. Na emiterskim otpornicima podignem napon na 14,5mV, a ako nastavim, na "gornjem" (onom u emiteru 2SC5200) naglo skoči napon na 25-26mV dok na "donjem" mogu da podižem napon do 17-18mV, a onda i na njemu skoči napon na 24mV i uvek je manji za 5-6mV od napona na drugom otporniku. E sada, pošto sve elemente proveravam pre ugradnje, siguran sam da je sve ispravno. Drugi kanal radi besprekorno i na njemu mogu da vozim mirnu struju lepo i u velikom opsegu. Poredeći napone na oba kanala, nema razlike. Radne tačke tranzistora su iste.Probao sam da onom kondenzatoru od 150pF u pozitivnoj grani (na bazi BD139) dodam paralelno 10nF i tada bi problem nestao. Mirna struja bi se mogla podešavati normalno ali je bilo potrebno više "odvrnuti" trimer. Da napomenem da je taj kondenzator izmeren i tačno je 150pF. Onda sam probao da onom od 47pF dodam paralelno 100pF, a da prethodni ostavim po šemi (150pF) i problem je nestao.Moje pitanje je; da li je neko imao sličan problem i kako ga je rešio? Pločica je standardna, napajanje 39V, ofset na oba kanala oko 1mV, svi elementi po šemi, izlazni 2SC5200 i 2SA1943.Pozdrav.

[Zen Mod]

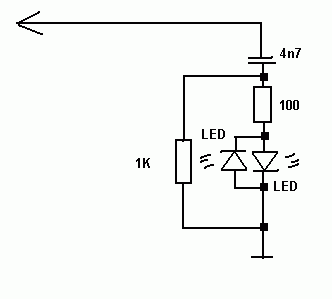

ako  nemas osciloskop - turi ovo na izlaz , i vidi da li svetluca

[H. Simpson]

ako  nemas osciloskop - turi ovo na izlaz , i vidi da li svetluca

Probaću pa javljam rezultat.

[H. Simpson]

Probaću pa javljam rezultat.

Evo, upravo sam probao ovo sa detektorom oscilacija (low curent LED) i ništa. Čak i kad skinem dodat kondenzator i podignem mirnu struju da "podivlja", ništa. U totalnom mraku, ni da daju ikakav znak.

[d.veljko]

Evo, upravo sam probao ovo sa detektorom oscilacija (low curent LED) i ništa. Čak i kad skinem dodat kondenzator i podignem mirnu struju da "podivlja", ništa. U totalnom mraku, ni da daju ikakav znak.

BD i MJE su od kog proizvodjaca? Znam za bar jedan slucaj da su oni pravili problem a bili su kupljeni negde lokalno...

[H. Simpson]

BD i MJE su od kog proizvodjaca? Znam za bar jedan slucaj da su oni pravili problem a bili su kupljeni negde lokalno...

BD su uzeti davno u Kelco-u. Na njima piše ST, mada i na tarabi svašta piše, pa ,,. Da su O.K. sam zaključio mereći im pojačanje. Svih 8 koliko sam samo uzeo su imali iste oznake i pojačanje 177-178. Ovi MJE su u Beogradu NENABAVLJIVI, a da su bar istog kućišta, a kamoli i proizvođača. Svuda je jedan Feričajld (u plastici), a drugi ST( plastika-metal). I to je tako već mesecima. Pre nekoliko dana naletim na ove CDIL i obradujem se k'o kuče u liftu, ajde nije mi baš poznat proizvođač ali su bar istog oblika. Sad saznam da su iz Indije, jbg.

[d.veljko]

BD su uzeti davno u Kelco-u. Na njima piše ST, mada i na tarabi svašta piše, pa ,,. Da su O.K. sam zaključio mereći im pojačanje. Svih 8 koliko sam samo uzeo su imali iste oznake i pojačanje 177-178. Ovi MJE su u Beogradu NENABAVLJIVI, a da su bar istog kućišta, a kamoli i proizvođača. Svuda je jedan Feričajld (u plastici), a drugi ST( plastika-metal). I to je tako već mesecima. Pre nekoliko dana naletim na ove CDIL i obradujem se k'o kuče u liftu, ajde nije mi baš poznat proizvođač ali su bar istog oblika. Sad saznam da su iz Indije, jbg.

Imas PM

[Nesic]

Taj ST i CDIL treba izbegavati u poslednje vreme. ONsemi je zakon, napraviš neku poveću nabavku (preko firmi koje vrše katalošku prodaju) tranzistora koji su ti najviše potrebni i onda ih samo krckaš lagano.

[H. Simpson]

Taj ST i CDIL treba izbegavati u poslednje vreme. ONsemi je zakon, napraviš neku poveću nabavku (preko firmi koje vrše katalošku prodaju) tranzistora koji su ti najviše potrebni i onda ih samo krckaš lagano.

Jutros sam sa ispravnog kanala prebacio ove MJE i dešava se ista stvar. Na redu su BD. Samo da nije do izlaznih (i oni su kupljeni u Kelco-u).

[HomeMadeAudioProject]

sa tim njihovim tranzistorima nikada nisam imao problema-nisam ih kupovao često i mnogo ali jesam sporadično godinama i svi mi rade dobro. ne bi trebalo da je do njih. jesi provjeravao da nema neki od njih spoj sa hladnjakom?

[H. Simpson]

sa tim njihovim tranzistorima nikada nisam imao problema-nisam ih kupovao često i mnogo ali jesam sporadično godinama i svi mi rade dobro. ne bi trebalo da je do njih. jesi provjeravao da nema neki od njih spoj sa hladnjakom?

Normalno. Taj neispravan kanal radi, samo sa nižom mirnom strujom.

[micro]

Taj ST i CDIL treba izbegavati u poslednje vreme. ONsemi je zakon, napraviš neku poveću nabavku (preko firmi koje vrše katalošku prodaju) tranzistora koji su ti najviše potrebni i onda ih samo krckaš lagano.



Znam da se pricalo na acco forumu da sa ST i CDIL studio ne radi ni priblizno tako dobro kao sa ON semi BD tranzistorima.

[H. Simpson]

Znam da se pricalo na acco forumu da sa ST i CDIL studio ne radi ni priblizno tako dobro kao sa ON semi BD tranzistorima.

Onda ništa, vraćam se na početak, tj. u potragu za novim BD i MJE pa ćemo da vidimo. Mada je bedak, trebalo je da ga uskoro ubacim u kutiju koja je spremna .

[Nesic]

Evo sad sam pogledao na sajtu http://www.mikroprinc.com/ i za BD139/BD140 izbacuju da su Philips (po datasheet-u). Treba ih pozvati i proveriti. Imaju i MJE340/350 (Fair/ON).

[H. Simpson]

Evo sad sam pogledao na sajtu http://www.mikroprinc.com/ i za BD139/BD140 izbacuju da su Philips (po datasheet-u). Treba ih pozvati i proveriti. Imaju i MJE340/350 (Fair/ON).

Zvao. BD su isto ST, a MJE je mešan kao što sam već pisao (različiti proizvođači).

[Nesic]

Silken proveri, oni znaju da iznenade

[viktor1986]

Da, vidi sta Silken ima. U elementi, sprintel-u ili MG-u  imas BD a verovatno i MJE da su od istog proizvodjaca. Znam da sam kombinovao  pre nekog vremena.

[H. Simpson]

U Silkenu sam bio pred samu Novu godinu, znači pre dve nedelje, i imali su različite MJE. Tada sam imao BD pa za njih nisam pitao. Proveriću ovih dana. Mikroprinc sam zvao juče i oni već mesecima imaju one gore navedene kombinacije. Zanimljivo je to da su svi, poslednjh meseci, imali isti MJE od Feričajlda, a onaj drugi ON, tako da nikako nisam mogao da iskombinujem. Moraću da krenem da tražim van Beograda.

[Nesic]

Zanimljivo je to da su svi, poslednjh meseci, imali isti MJE od Feričajlda, a onaj drugi ON, tako da nikako nisam mogao da iskombinujem.





Jeste, u pravu si, i ja u par prodavnica nailazio na istu stvar. Interesantno



Uzgred, nisu MJE problem (350 je ako se ne varam F, 340 je ON). Ja sam ih koristio u jednom ampu kome sam dušu izvadio sa testovima i probama i sve je bilo OK.



Pozovi prodavnice po Nišu (SD Electronic, MG Electronic, Pro Electronic...) u vezi BD tranzistora.



btw, ako ćeš sve ponovo, odradi Studio 3:









Pozzzz

[pinco]

Mislin da se BD139/140 od philipsa ne isplati ni tražit po dućanima jel se odavno ne proizvodu, jedino oni u datasheetu imaju pravu specifikaciju. Ostatak je upitan kako ko kako šta pakuje, šta trenutno imaju a da odgovara minimalnin specifikacijama. Nevirujen da je do ST, mada je uvik moguće naletit na element koji pravi probleme.....

[H. Simpson]

Pozdrav svima!

Pošto sam započeo temu i svi ste pokušali da mi pomognete, mislim da bi bilo fer i reći šta sam uradio. NIŠTA. Par nedelja nisam mogao da se nateram da ga sređujem, a onda mi se desi da prvo nađem lep mobilni telefon i da ga vratim, kako se ispostavi , jednoj devojčici (dobro delo). Iste noći mi se neki degenerici popnu na auto i ulube ga po krovu i haubi. Pomislim, nemoguće da mi se ovako vraća dobro delo, možda mi se vrati bar kroz Studio. I onako iznerviran, krenem da menjam BD tranzistore. U jednom trenutku proradi. Ja se obradujem k'o kuče u liftu, stegnem sve na L profil kad ono - moša,,,

Sve isto. Ispravan kanal radi sa bilo kojom kombinacijom tranzistora, a ovaj nikako. Na kraju sam urnisao pločicu (moraću da pravim novu) i problem sam rešio stavljanjem 100pF umesto 47 kako je na šemi. Završiću kutiju, spakovati ovakav Studio, malo ga poslušati, pa ako je to to, uradiću ga ponovo sa dobrim MJE i BD. A ako se ponovi isto, mislim da ću odustati i preći na nešto sa manje kompenzacija i sa stabilnijim radom. Šteta mi je da propadne lepa kutija, dobro napajanje i onoliki trud.

Kada ga završim i skutijam, kačim slike pa da komentarišemo.

[HomeMadeAudioProject]

Pozdrav svima!

Pošto sam započeo temu i svi ste pokušali da mi pomognete, mislim da bi bilo fer i reći šta sam uradio. NIŠTA. Par nedelja nisam mogao da se nateram da ga sređujem, a onda mi se desi da prvo nađem lep mobilni telefon i da ga vratim, kako se ispostavi , jednoj devojčici (dobro delo). Iste noći mi se neki degenerici popnu na auto i ulube ga po krovu i haubi. Pomislim, nemoguće da mi se ovako vraća dobro delo, možda mi se vrati bar kroz Studio. I onako iznerviran, krenem da menjam BD tranzistore. U jednom trenutku proradi. Ja se obradujem k'o kuče u liftu, stegnem sve na L profil kad ono - moša,,,

Sve isto. Ispravan kanal radi sa bilo kojom kombinacijom tranzistora, a ovaj nikako. Na kraju sam urnisao pločicu (moraću da pravim novu) i problem sam rešio stavljanjem 100pF umesto 47 kako je na šemi. Završiću kutiju, spakovati ovakav Studio, malo ga poslušati, pa ako je to to, uradiću ga ponovo sa dobrim MJE i BD. A ako se ponovi isto, mislim da ću odustati i preći na nešto sa manje kompenzacija i sa stabilnijim radom. Šteta mi je da propadne lepa kutija, dobro napajanje i onoliki trud.

Kada ga završim i skutijam, kačim slike pa da komentarišemo.

Znam za pet STUDIO pojačala koja su proradila "iz cuga" kako treba,mene je lično zezao jedan nov SM kondenzator zbog kojeg je taj jedan kanal nasumično proizvodio tih zvuk šuštanja(poput gužvanja najlon-kese) ali njegovom zamjenom je i on proradio i evo baš ga ovih dana slušam.

-Rezime:ne mislim da je do šeme/dizajna pojačala ako pet stereo varijanti (ukupno deset kanala) radi kako treba od početka a dve ne(dva kanala-jedan moj i taj jedan tvoj). To je pet stereo komada za koje ja znam,sigurno ih je urađeno mnogostruko više a prijavljuju se uglavnom samo oni koji ne prorade. Najčešći problemi su greška u postavljanju elemenata,loše ojedena pločica(napukao vod,tanak bakarni kratkospojnik...),lemni kratkospojnik,loša komponenta.

Naći će se rješenje,pa makar i u drugom pojačalu-ne treba samo gubiti nerve. Sretno!
