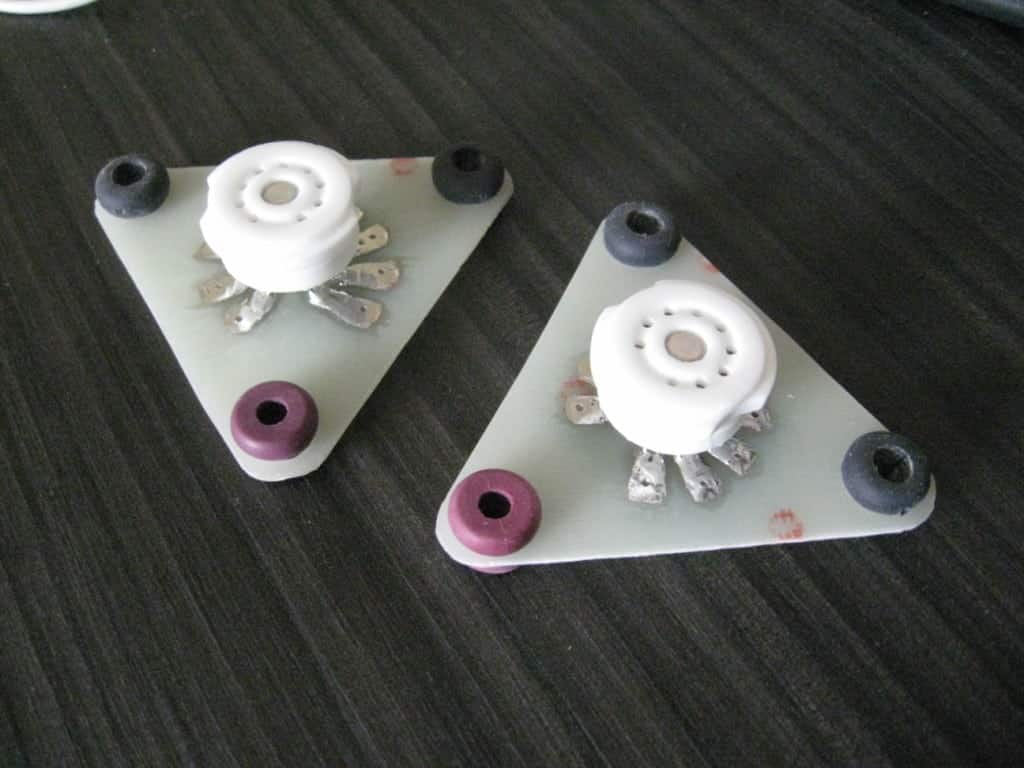

Sync Napisano April 13, 2010 #67 Napisano April 13, 2010 Evo i zasto su mi trebale gumice sa cd transporta..
ZZZ Napisano April 13, 2010 #70 Napisano April 13, 2010 Sipi nemam za 6S4(pogresio sam imam za 6C4... ).ali napravicu ga danas sutra...

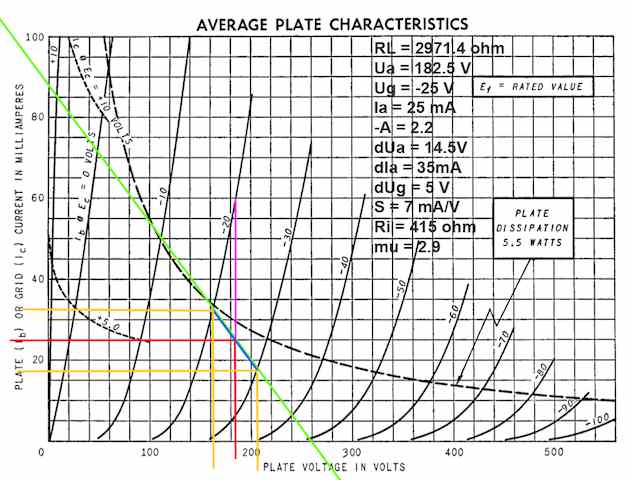

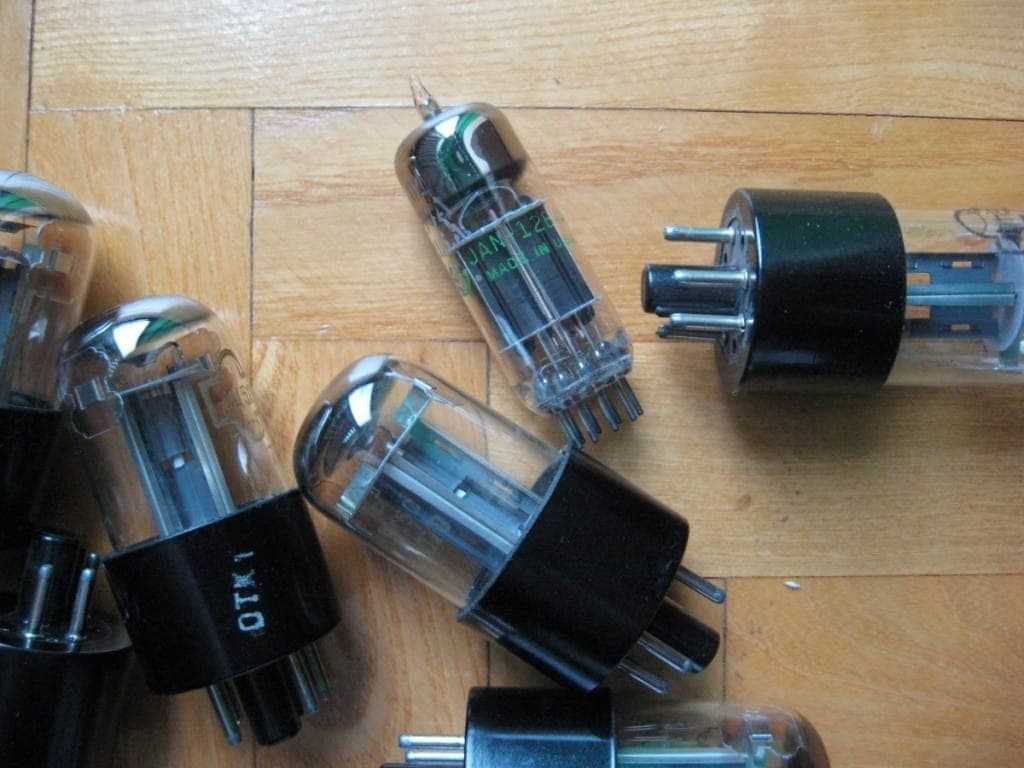

ZZZ Napisano April 13, 2010 #71 Napisano April 13, 2010 evo pogledao sam malo i PDF za 12B4Aima jedna tacka dobra dse setuje cev...(slican princip kao i kod 6N30p...)ima jako lineran rad (I struja i napon...) do 10Vp-p input signala,-A oko 2.2Xitd.
Daudio Napisano April 13, 2010 #72 Napisano April 13, 2010 ....ima jako lineran rad (I struja i napon...) do 10Vp-p input signala,-A oko 2.2Xitd.Да није можда близу максималне дисипације?Гледам са акспекта радног века

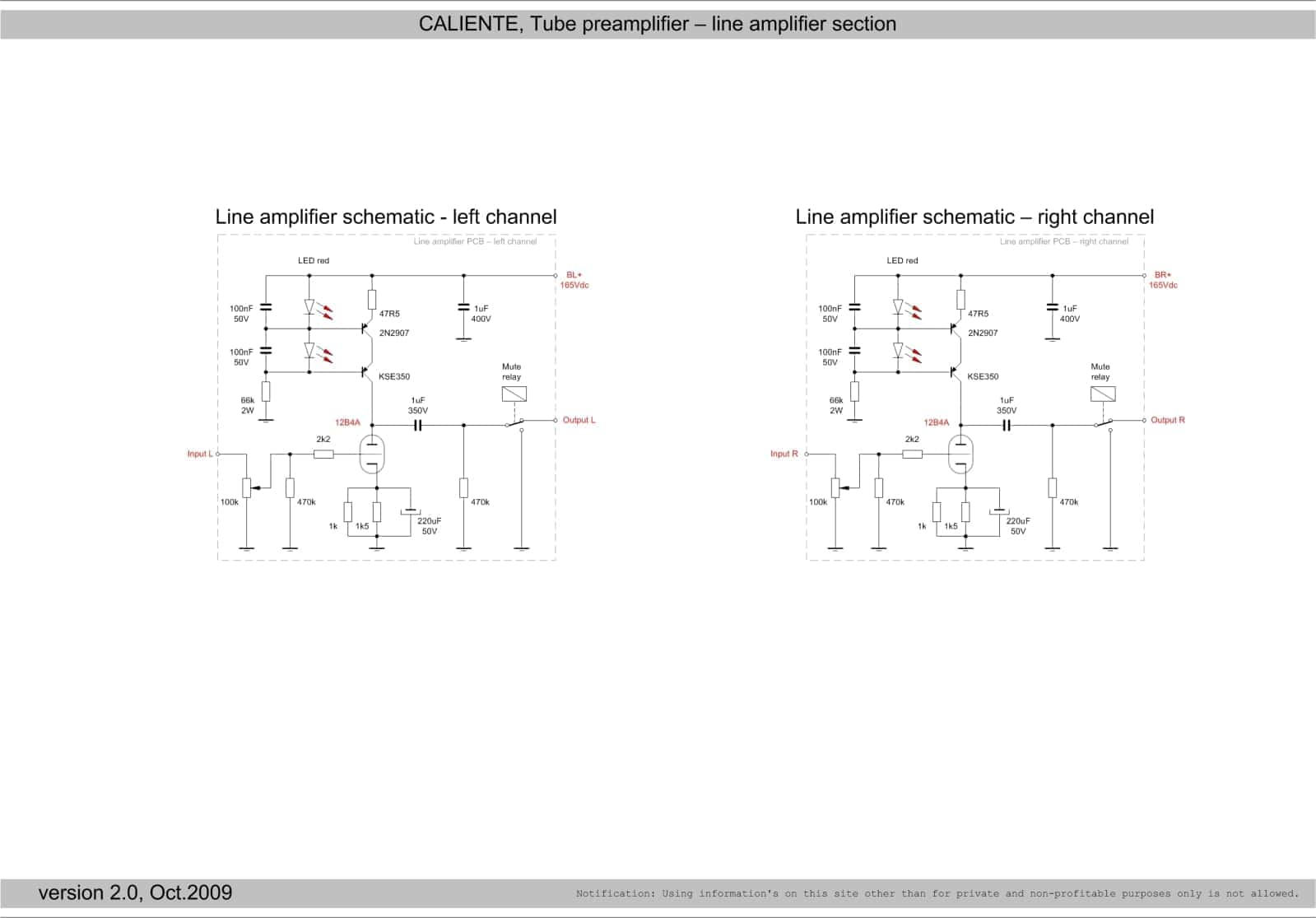

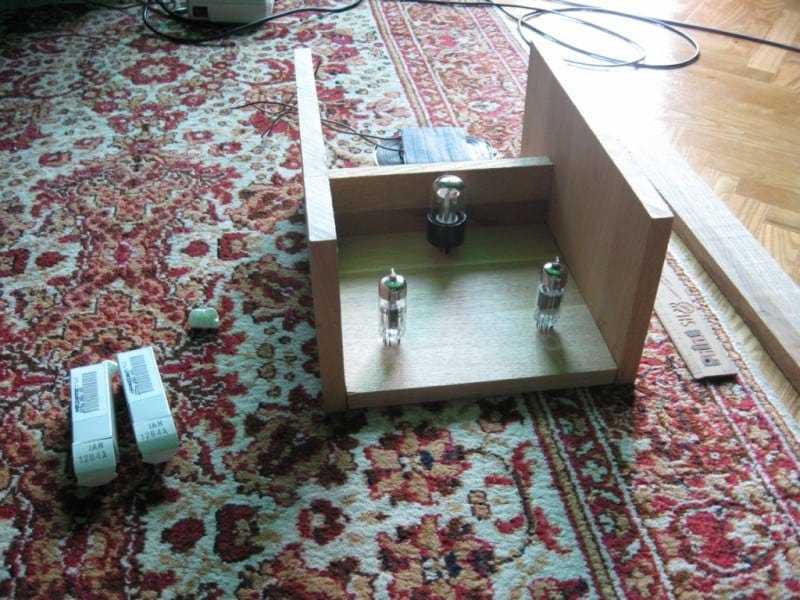

Sync Napisano April 13, 2010 #73 Napisano April 13, 2010 ZZZIdeja mi je bila da sledim ovu dole Mukijevu semu.Probacu gore ccs sa dn2540 i ovaj Salasov gyrator. Dole cu pored elkica i otpornika (black gate std i kiwame) probati i sa led diodama.
ZZZ Napisano April 13, 2010 #74 Napisano April 13, 2010 moguce da je blizu 5.5W max snagetacnije je na 83% ili 4.56W.
Daudio Napisano April 15, 2010 #75 Napisano April 15, 2010 moguce da je blizu 5.5W max snagetacnije je na 83% ili 4.56W.Ништа спорно,уколико се има вишак цеви у резерви.Ја сам ипак присталица става да не треба ићи преко 75% анодне дисипације.Али то је само мој став и ништа више

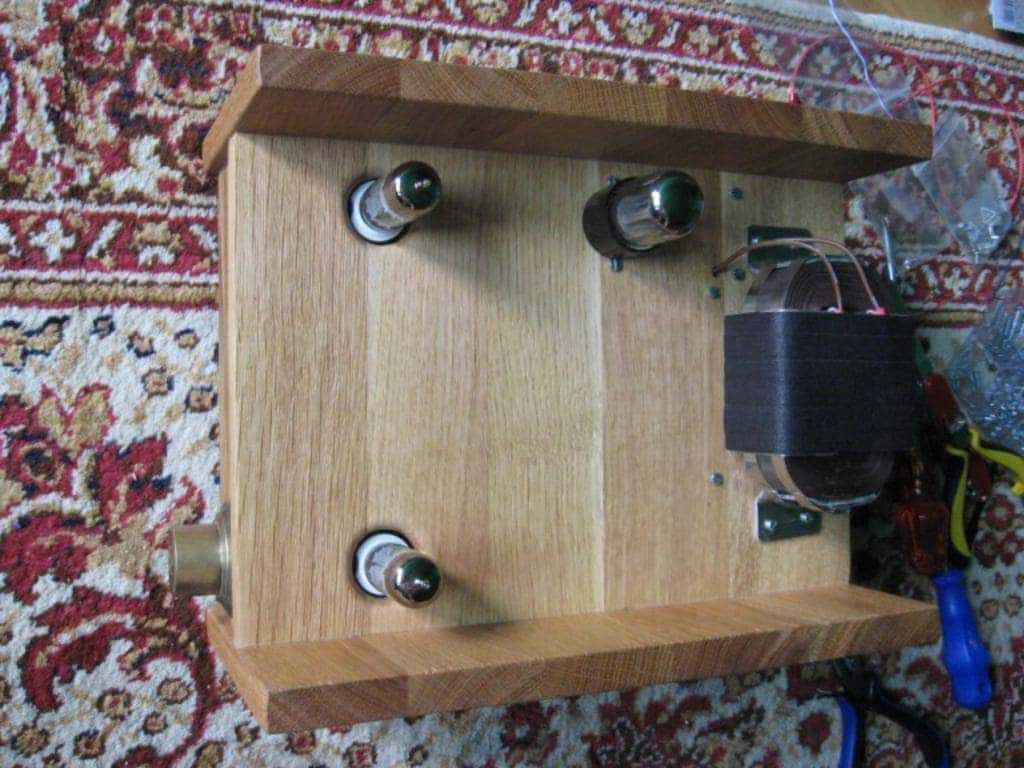

Sync Napisano Maj 5, 2010 #76 Napisano Maj 5, 2010 Jasem se gyratorom...identicni...jedan radi drugi nece...upali ledovke kad je 7v na izlazu...a i opseg mu je od 6-15v.Utp licne stavio...ima bruma na tom kanalu sto radi...ko neka staklena turbina da vintla.Sutra slozim nov gyrator i stavim mikrofonski kablel.

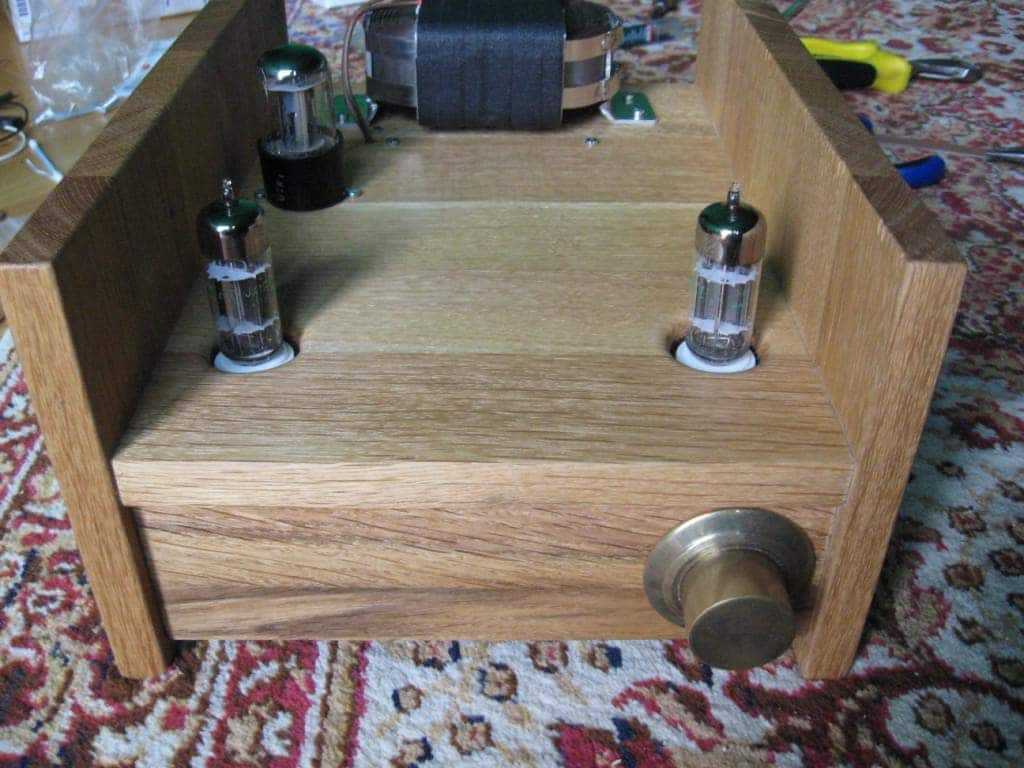

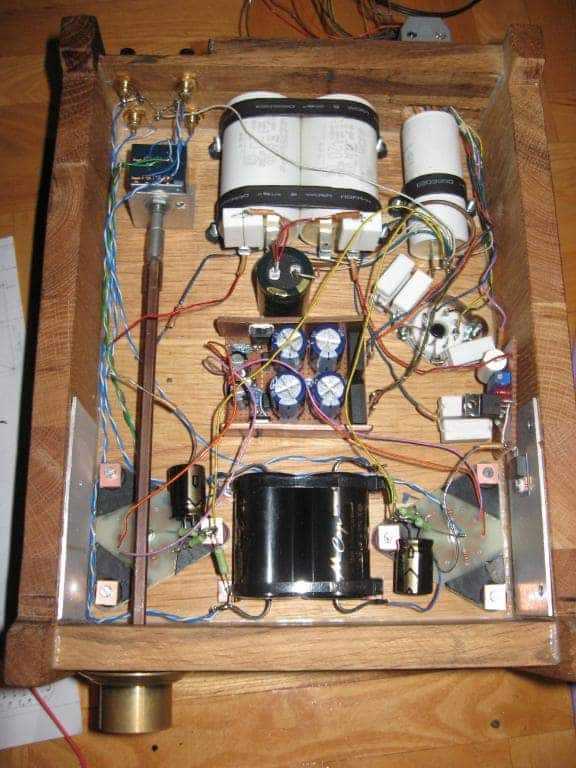

Zen Mod Napisano Maj 5, 2010 #79 Napisano Maj 5, 2010 daj sliku iznutra - to ne sme da ima bruma ako nisi - daj i konkretnu semu koju radis edit : vidim da si dao sliku iznutrica ; da li je to u sredini gyratori za oba kanala ? oni moraju da budu ditto do lampe - tako je jos gore nego kad bi anodni otpornik stavio na pola metra od anode edit edit : vidim da su ipak svaki gyrator do svoje cevi . moras malo da napravis reda sa zicenjem ajd nacrtaj tacnu semu , sa tacnim fizickim prikazom kako si vezao mase
Sync Napisano Maj 5, 2010 #80 Napisano Maj 5, 2010 Sema je iz posta 73...sem sto su gejt stoperi duplirani.A gyrator je sa vrha stranice.
Sync Napisano Maj 5, 2010 #81 Napisano Maj 5, 2010 Ne to u sredi je grejanje...na bokovima su gyratori.Levi sam izvadio da vidim koj mu je.
Sync Napisano Maj 5, 2010 #82 Napisano Maj 5, 2010 Mase...psu sve na 8uF motor run....mase gyratora isto u taj ctm (plave zicke)...mase signala kod cinceva pa u ctm (bela preko 20uF motor run)...jedino sam kod cevi, katodne otpore kao i ulazni i izlazni 470k sve u jednu tacku pa na ctm (zute zicke).

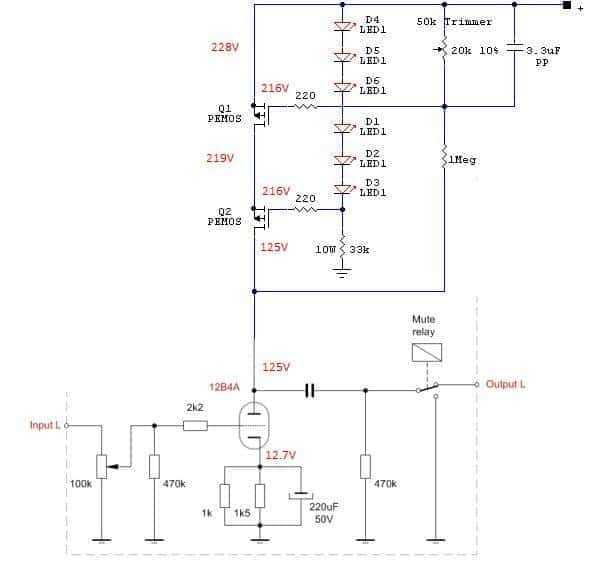

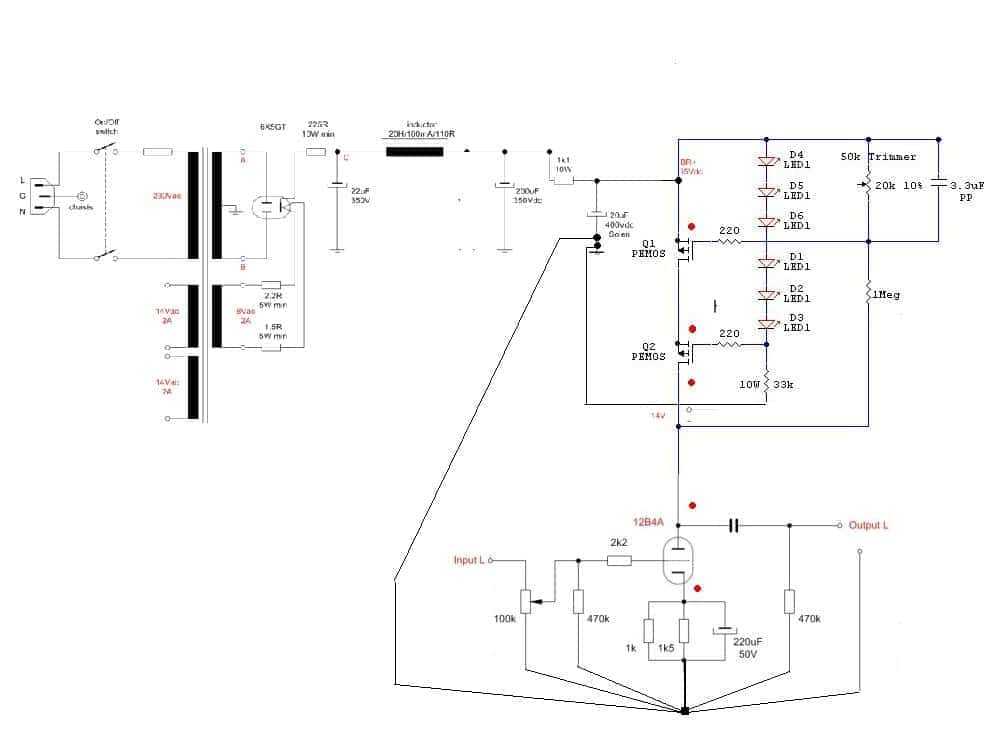

Zen Mod Napisano Maj 5, 2010 #84 Napisano Maj 5, 2010 daj napone ( u odnosu na masu ) u svim tackama oznacenim crveno , kao i napon napajanja u katodi otpori , ili LEDovke ? vidis - na ovoj slici - sve mase treba da budu u jednoj tacki

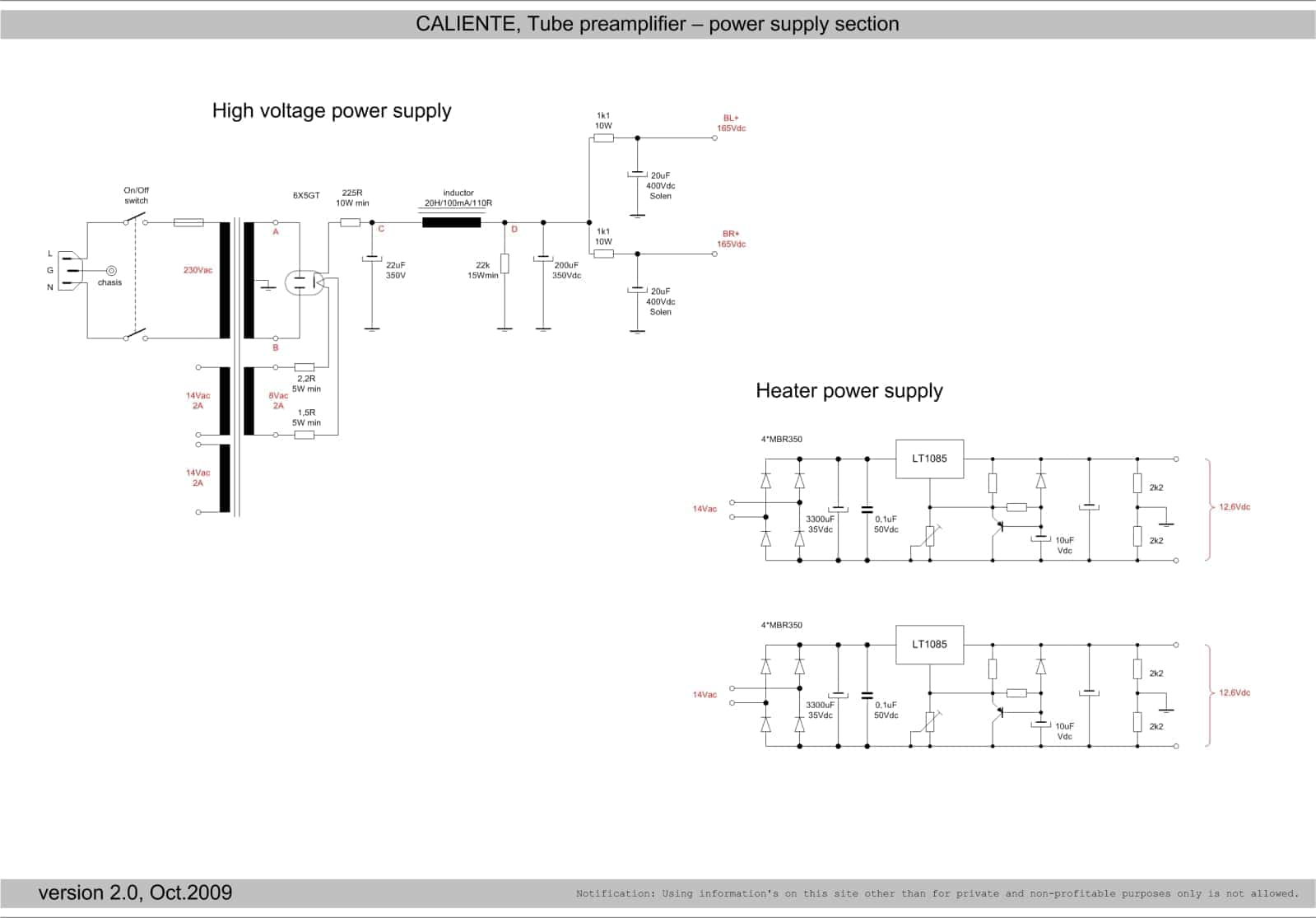

Sync Napisano Maj 5, 2010 #87 Napisano Maj 5, 2010 Onaj gore psu...je radjen za Nesicevu 6x5gt...ruske ocito imaju daleko manji pad napona.
