Gain Clone Amplifier

[Mikorist]

aj da razbijem monotoniju jel moze neko da predlozi najbolju shemu- kit za ovo a sa najmanje delova ?varijacije ?

[Ја sam sam]

И ниси морао! стоН_Колд

[Zen Mod]

Sipijev SUSY Gainklone ..... al' to vise nije Gainklone , nego zaozbiljno pojacalo ;tolko zaozbiljno da cu da ga napravim , cisto da se nadje , i iskoriste neki visak delovi

[Sipi]

Zene, sta ces da koristis kao amp sklop (nemoj samo LM38xx - mnogo gain-a treba da izgubi da bi bio stabilan, a onda zvuci grozno) ?

[Zen Mod]

Zene, sta ces da koristis kao amp sklop (nemoj samo LM38xx - mnogo gain-a treba da izgubi da bi bio stabilan, a onda zvuci grozno) ?

procitao sam ja sta si ti u tvom threadu napisao .... nisi mi odgovorio na tamo postavljeto pitanjce

[stein]

varijacije ?

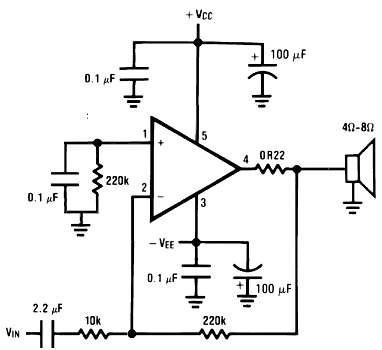

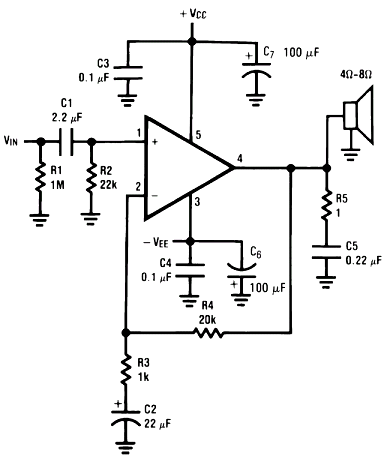

Pošto je čip iz nekog neobjašnjivog razloga sklon da zaosciluje i pokazuje sklonost erratičnom ponašanju kada se fizički potrese (što je zapravo potpuno suludo s obzirom da bi poluprovodnici morali biti neosetljivi na vibracije) a pride ume i da iskoristi potenciometar na ulazu kao deo sprege a samim tim i da promeni karakter zvuka u zavisnosti od položaja potenciometra, najpraktičnije je ulaz izvesti na invertujući uora ulaz (nožicu) čime se vrednosti kondenzatora otprilike smanjuju na deseti deo one koja je potrebna kada pojačalo pravimo sa signalom dovedenim na neinvertujuću nožicu. Povrh svega, pokazalo se odličnim rešenjem ubacivanje buffer stepena iza regulatora glasnoće... Buffer se da sasvim lepo uraditi sa fetom ili sijalicom. Ja sam moj skockao sa sijalicom...

http://www.tnt-audio.com/ampli/jlti_mk2_e.html

sajt Joa Rasmussena trenutačno nije dostupan a moja kolekcija šema je negde ...hmmm ovde... u potkrovlju...

Bila bi tu da joj se može prići... http://www.customanalogue.com/diytubegainclone/index.htm

Bazična šema sklopa...

[stein]

Vrednost katodnog otpornika se mora promeniti jer prednapon rešetke neće u praksi odgovarati sa ovom vrednosti otpornika. Ako me sećanje služi, ja sam završio na -1V napona na rešetki al' ubi me ako se sećam kojom vrednosti otpornika u katodi. Kondenzator on 1n3 sa zvezdicom ne bi realno smeo da bude veći od nekih 120-150pF, u suprotnom odu visoki na spavanje...

[Zen Mod]

umesto 10K najbolje staviti 2-pole CCS ; ne znam napamet vrednost struje , al' za to je lako

[stein]

umesto 10K najbolje staviti 2-pole CCS ; ne znam napamet vrednost struje , al' za to je lako

Ili ovo... slažem se.

[Sipi]

procitao sam ja sta si ti u tvom threadu napisao .... nisi mi odgovorio na tamo postavljeto pitanjce

Zene, jedino pitanje u tom threadu si postavio u postu #20 (gde ima opa1632? - preko Tagora u Farnellu), jel' sam neko pitanje prevideo, reci? Uostalom, moz' se zivi i bez OPA1632 - imas UGS i sl., pitam te sta ces za power amp building block?

[Zen Mod]

izvini ..... ( vidim provejava drcni Juma ...... )imao sam otvoreno jedno 40 tabova u nekoliko FF prozora , pa sam prevideo vas cenjeni odgovor ........ kao i carevu doskocicu glede izlaznog stepena - kazem - procitao sam tvoje napomene tamo , i kontam da valja upotrebiti te izlazne kao i ti .sam OPA me interesuje za druge stvari ....... prvenstveno

[Sipi]

izvini ..... ( vidim provejava drcni Juma ...... )imao sam otvoreno jedno 40 tabova u nekoliko FF prozora , pa sam prevideo vas cenjeni odgovor ........ kao i carevu doskocicu glede izlaznog stepena - kazem - procitao sam tvoje napomene tamo , i kontam da valja upotrebiti te izlazne kao i ti .sam OPA me interesuje za druge stvari ....... prvenstveno

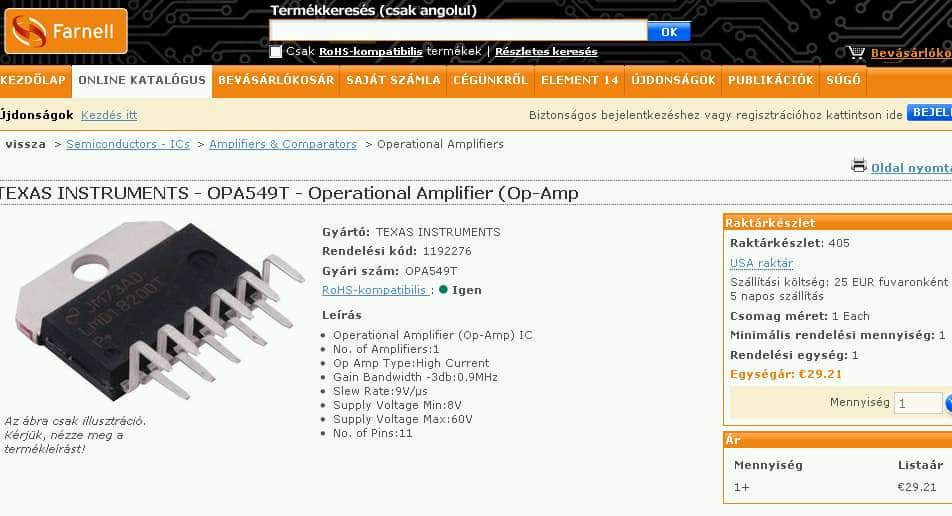

Ma nisam Zene drcan nego zbunjen, kako da previdim pitanje od kolezu? (doduse tamo nekad budem drcan kad me iznervira onaj Andrija Skotlandjanin )A OPA549 (izlazni amp building block) sam dobio kao sample dok sam ziveo u Grckoj - ovde niko nece da posalje sample k'o da smo sugavi A inace je OPA549 oko 30 EUR na Farnellu, sto je malo previse, moze za te pare da se napravi bolje

[stein]

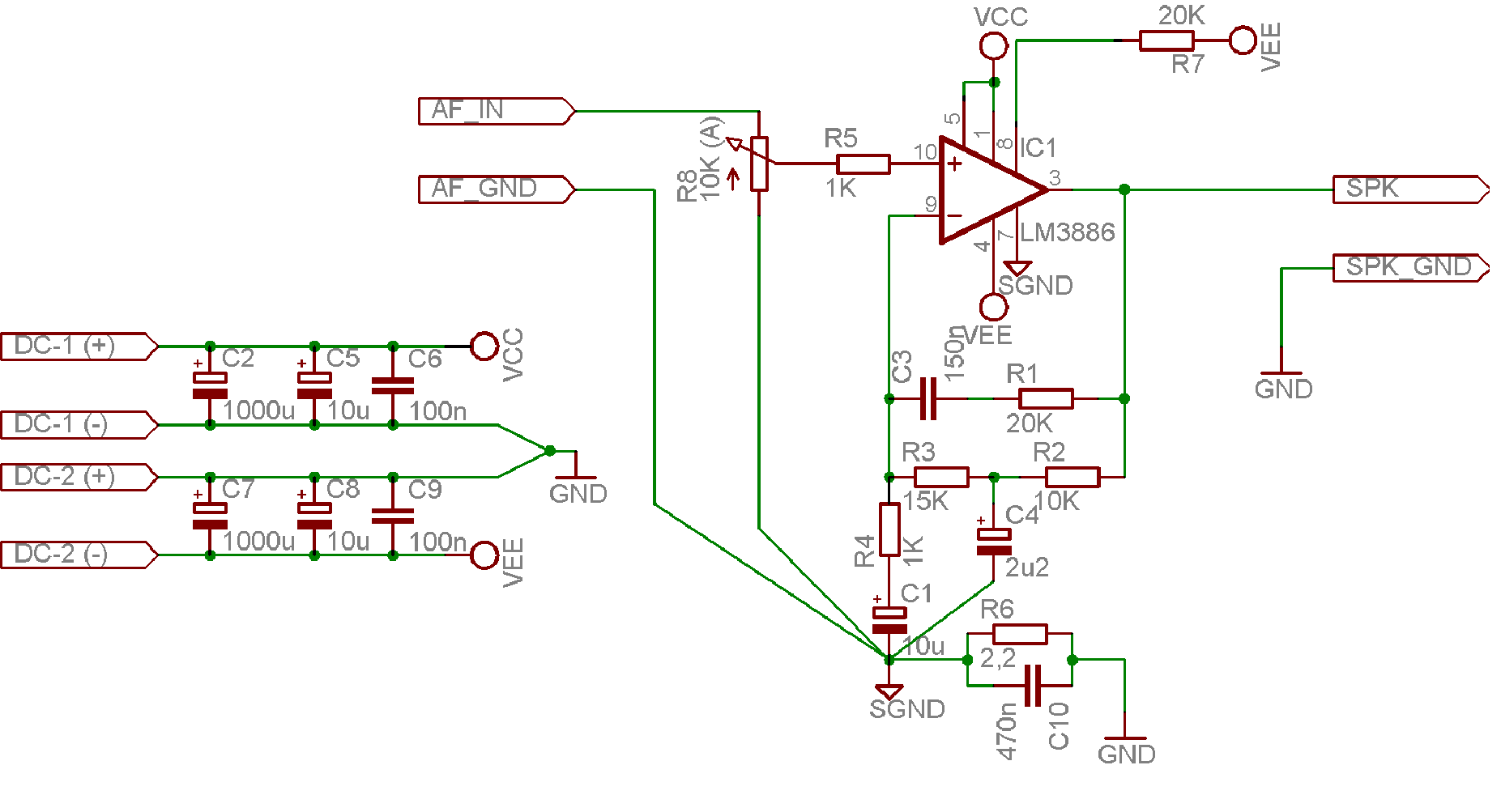

Evo da povampirim temu jer će mi opet trebati... Pošto kandidat za milionera nije pogodio šta će se raditi kao pojačalo za pogon Line Array-a, da ne kažem kolumni, onda evo projekta koji planiram da napravim a upada u temu ko trn u oko...http://www.circuit-projects.com/audio-circuits/lm3886-gainclone-2x68-watt-full-amplifier-project.htmlPošto sam još onomad svikao da ne pravim pločice za ove čipove, pločice neće biti, a zahvaljujući jedinstvenosti ove konkretne izvedbe i nameni pojačala da radi u opsegu od subsoničnih frekvencija do nekih 110Hz-a (grubo), veoma mi odgovara kompenzacija na sektoru od 30 do 70Hz-a. Zarad neke sigurnosti da će šema ostati tu, evo je...Originalna dokumentacija http://translate.google.com/translate?hl=en&sl=tr&u=http://www.diyaudiotr.com/islecler/tammetin.php?metinid=1&ei=S1zvSfbfBYu4_AazhrnIDw&sa=X&oi=translate&resnum=1&ct=result&prev=/search?q=http://www.diyaudiotr.com/islecler/tammetin.php?metinid=1&hl=en&client=firefox-a&rls=org.mozilla:tr:official&hs=Ko1 Pošto sam skoro postao vlasnik Denona PM880R, a istog ne vredi popravljati (trafo je već zamenjen totalno neadekvatnim) iskoristićemo nešto od upotrebljivih ostataka hardvera... Hladnjak, na primer...

[Sipi]

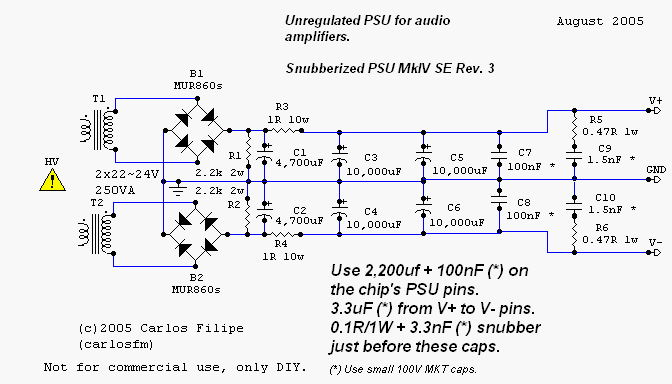

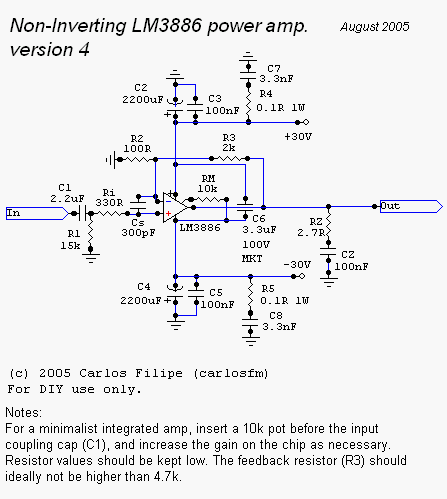

Pre jedno pet godina (dok je GC bio "the talk of the day") bas sam se igrao s tim chipovima i od jedno 20-ak raznih varijanti najbolje je sviralo ovo (objavio carlosfm na diyaudio.com):sa ovim napajanjem:Nemoj da stedis na elektrilitima u napajanju (one price kako je 2x1000u dovoljno nemaju veze) i GC ima da obavi posao za Peerless-e k'o zmaj.

[scope]

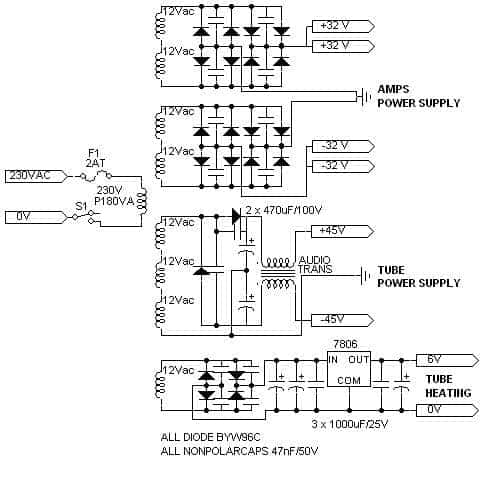

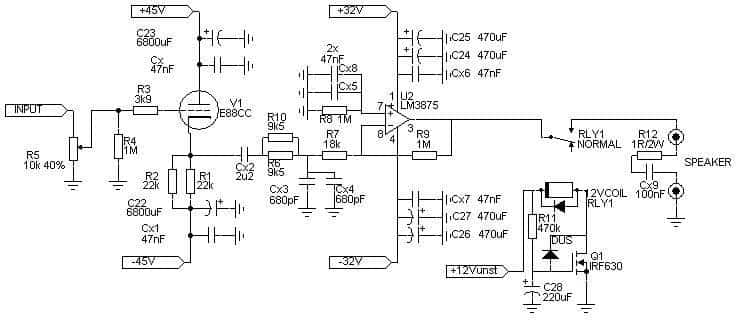

Tube Buffered Gainclone

[dlalkovic]

www.moxtone.com

[zika]

Kakav ulazak! Hvala za Josipu!

[Ја sam sam]

Kakav ulazak! Hvala za Josipu!

Шта Јосипа, а Бора Чорба?дискО_Сту

[zika]

O političarima ne pričam...Samo o pevačima...

[Zen Mod]

Tube Buffered Gainclone

ajd sto ne volem takav CF - licni afinitet , al' moram da napomenem da je 1M otpor u povratnoj sprezi garant greska ;just in case

[Zen Mod]

Шта Јосипа, а Бора Чорба?дискО_Сту

e stvarno Deda - Josipa je bila i ostala praznik za usi , nekom ei za oci ...... a BC ........ajd , nema veze - al' kud nadje njih dvoje da poredis na bilo koji nacin ?

[Ја sam sam]

al' kud nadje njih dvoje da poredis na bilo koji nacin ?

Ето тако, Бора је бар наш, само због тога!дискО_Сту
