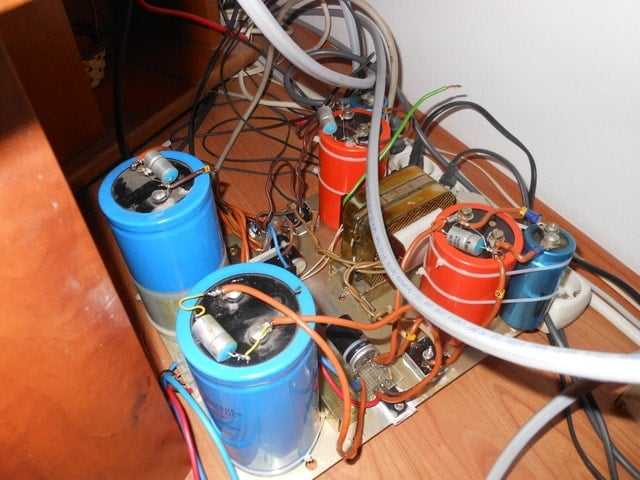

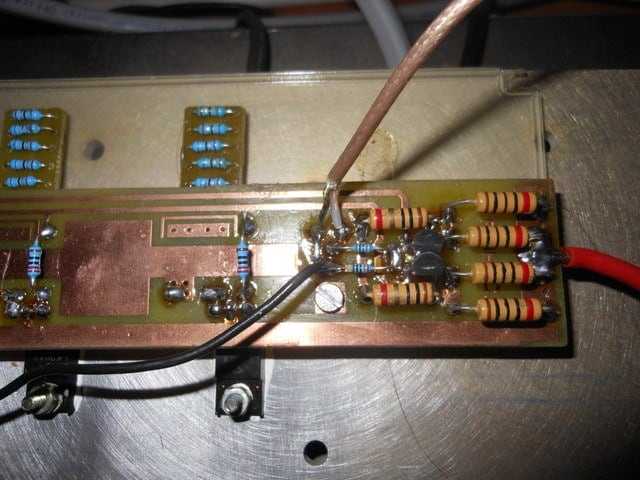

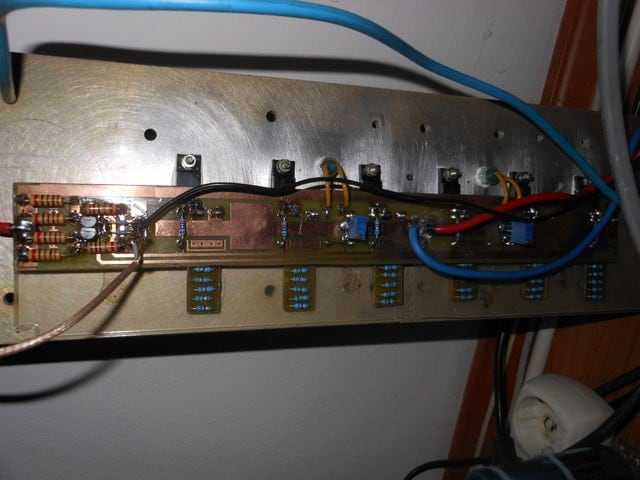

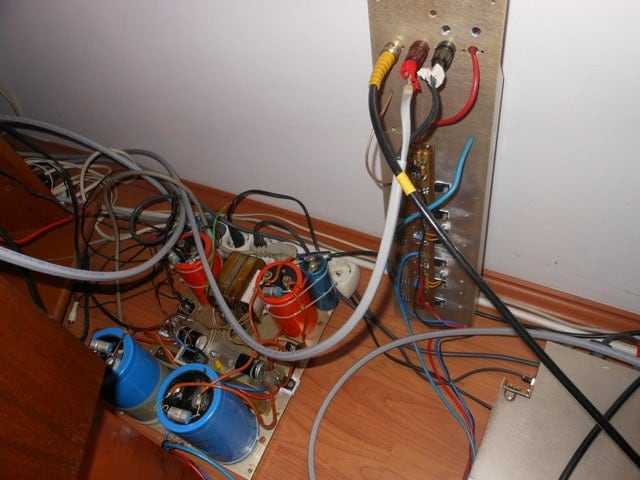

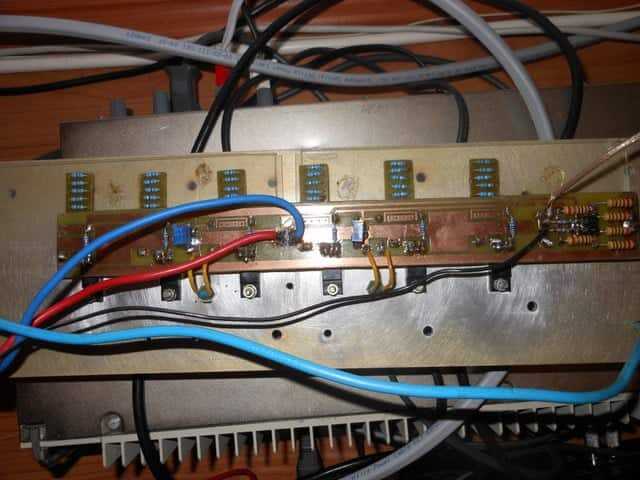

Amp sa 2SK2013/2SJ313 - galerija

[HomeMadeAudioProject]

  Malo sam ceprkao i naletim ja na naseg clana (samo pod bivsim nickom) na drugom forumu i tamo nadjem bolju sliku. Evo ovde cu okaciti pdf verziju te slike jer ogranicenje ne dozvoljava da okazcim pravu sliku.

Sad je sve jasno. Mislim da cu da napravim ovu plocicu i prekujem moje delove na nju.

kan´da tog člana znam... u slično vrijeme smo pisali postove,sad gore iza linkova imaš i JPGove  velike rezolucije pa je sve čisto kao dan. obrati pažnju samo na vezu među relejima ako ćeš koristiti ova dva FINDER3611:ako uzimaš one od 12V onda prepakuj vezu sa paralelne u rednu a ako uzimaš 24-voltne slobodno ih napakuj na pločicu kakva jeste i dalje računaj Rx prema duplo manjoj vrijednosti otpora jednog releja.

[HomeMadeAudioProject]

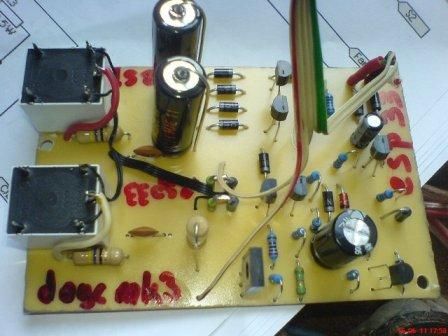

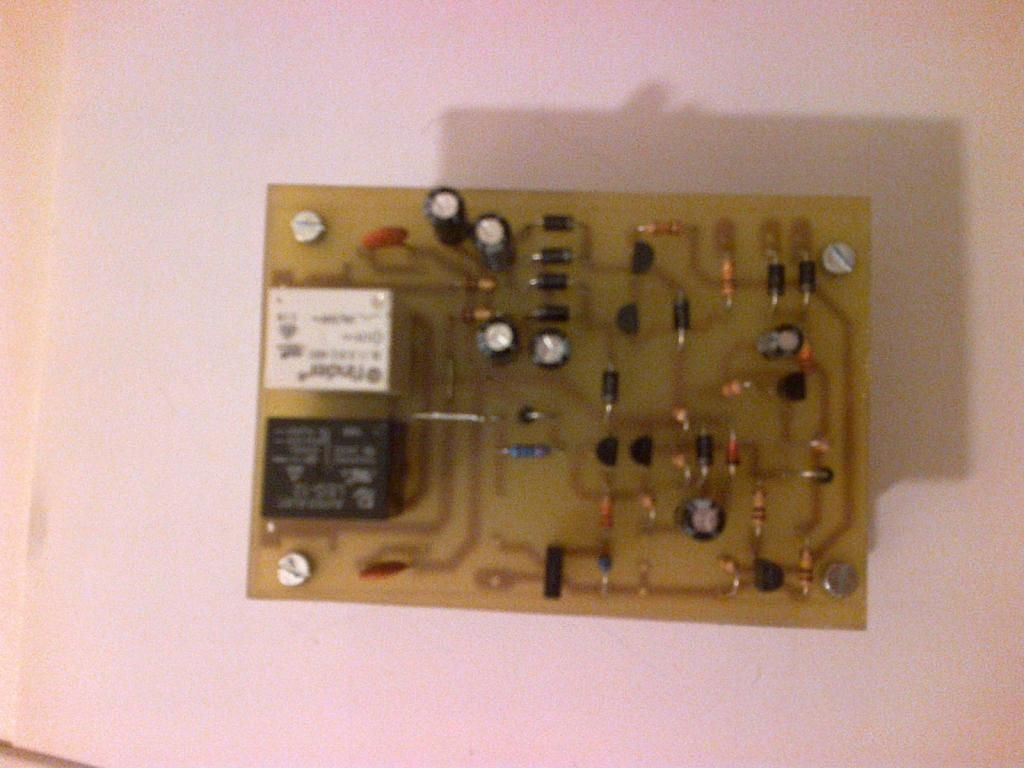

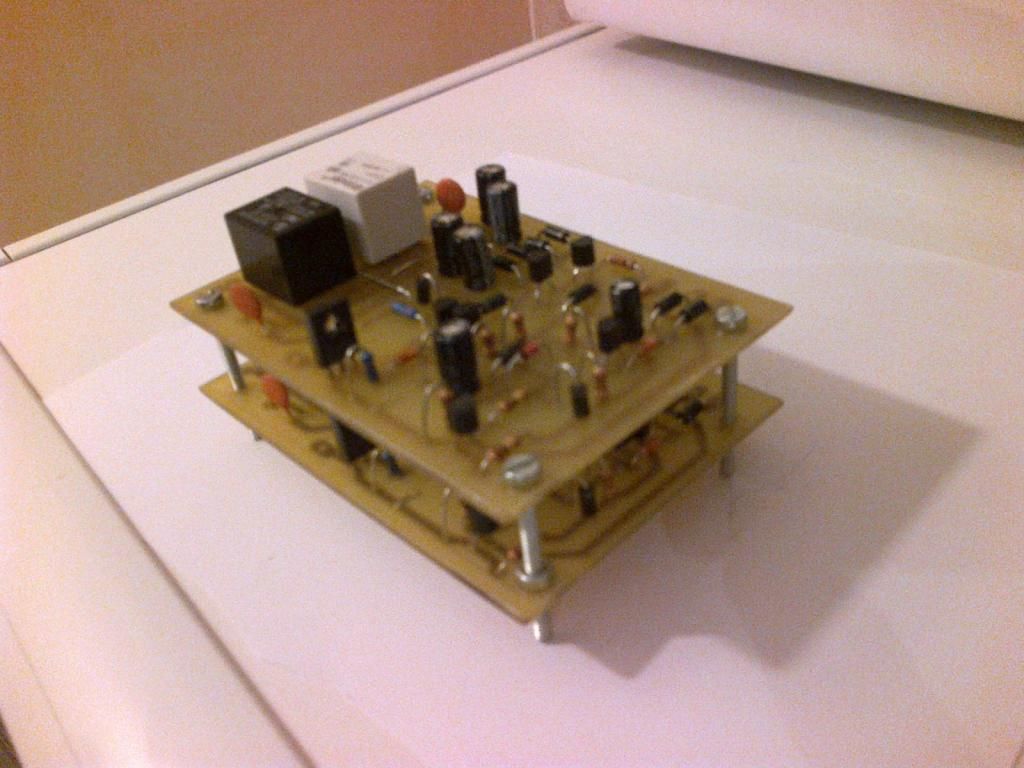

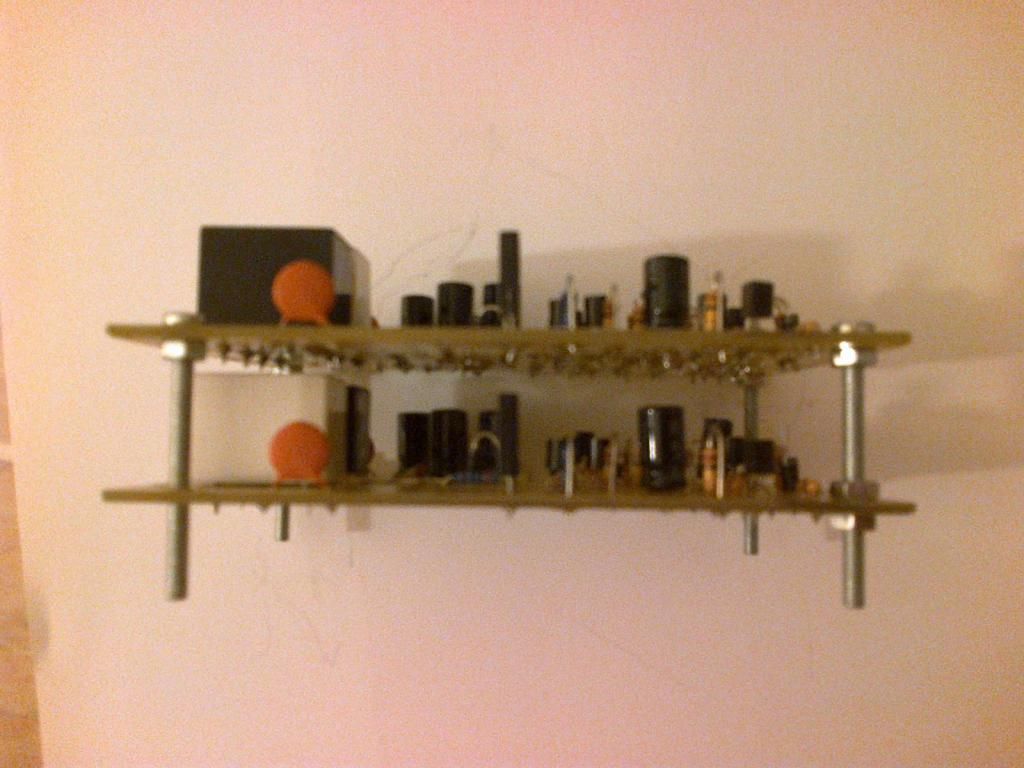

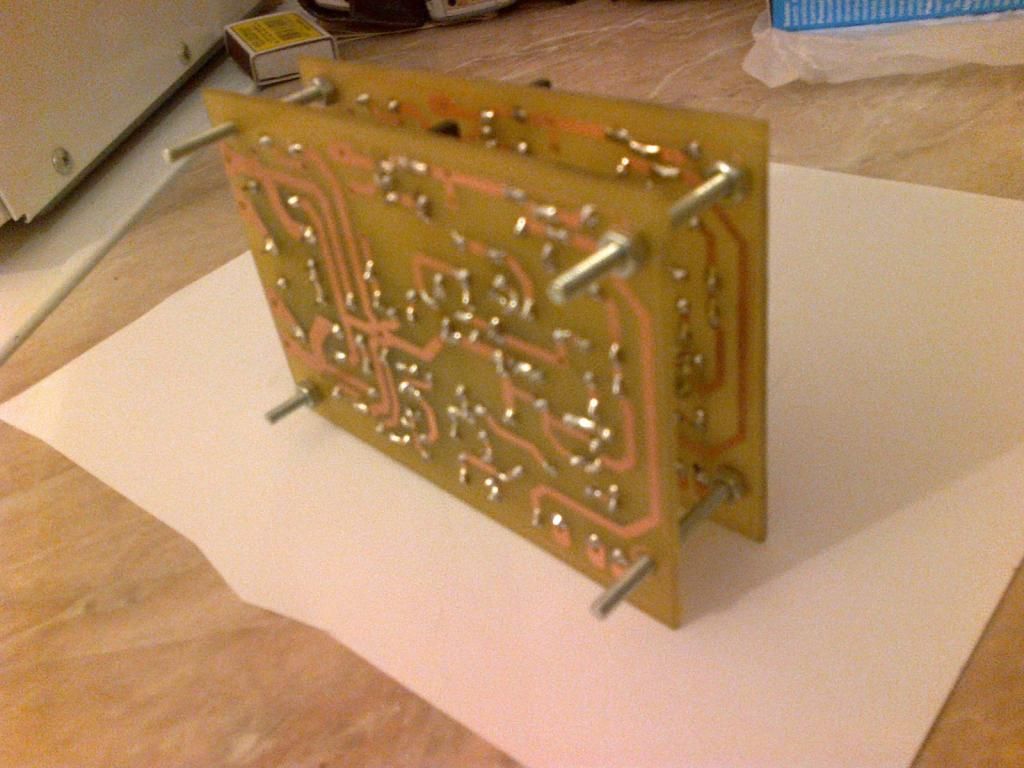

pokušaj postavljanja slika gotove zaštite II :



[Beli_Ninja]

E to sam hteo da kazem. Nego kad sam ja testirao tu zastitu meni je brljala na 50Hz DCa. Relej mi radi ko blesav ali niti da ukljuci niti da iskljuci dakle bez prestanka menja polozaj kontakta. Nisam se od tada vise igrao sa tom plocicom ali necu ni da se igram nego cu lepo da je bacim i komponente prepakujem na ovu tvoju.

[HomeMadeAudioProject]

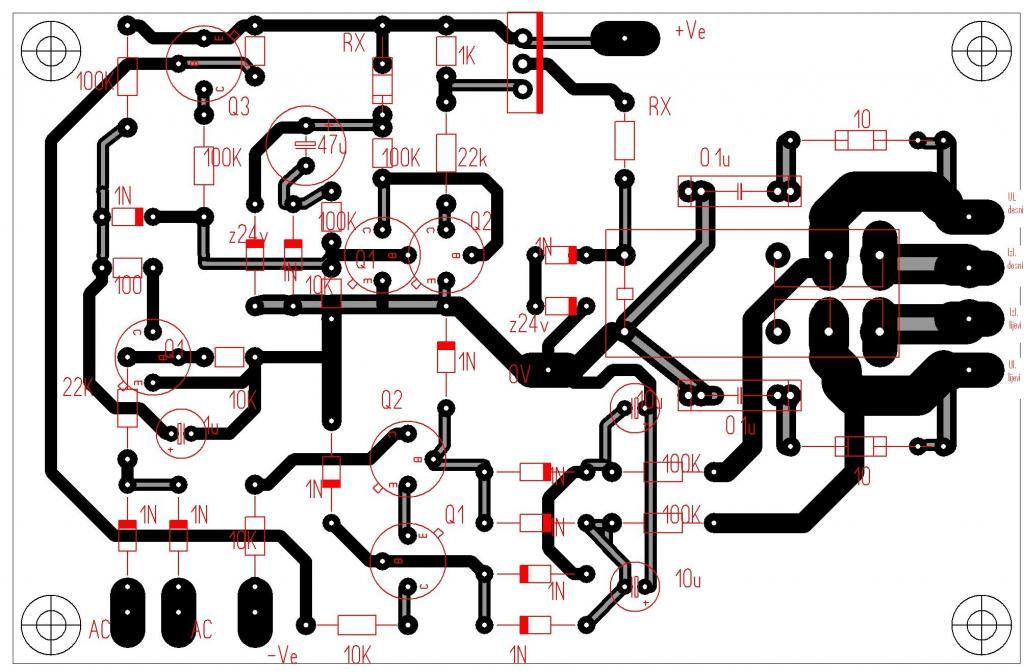

sa "dugim" duplim finder4462 relejom

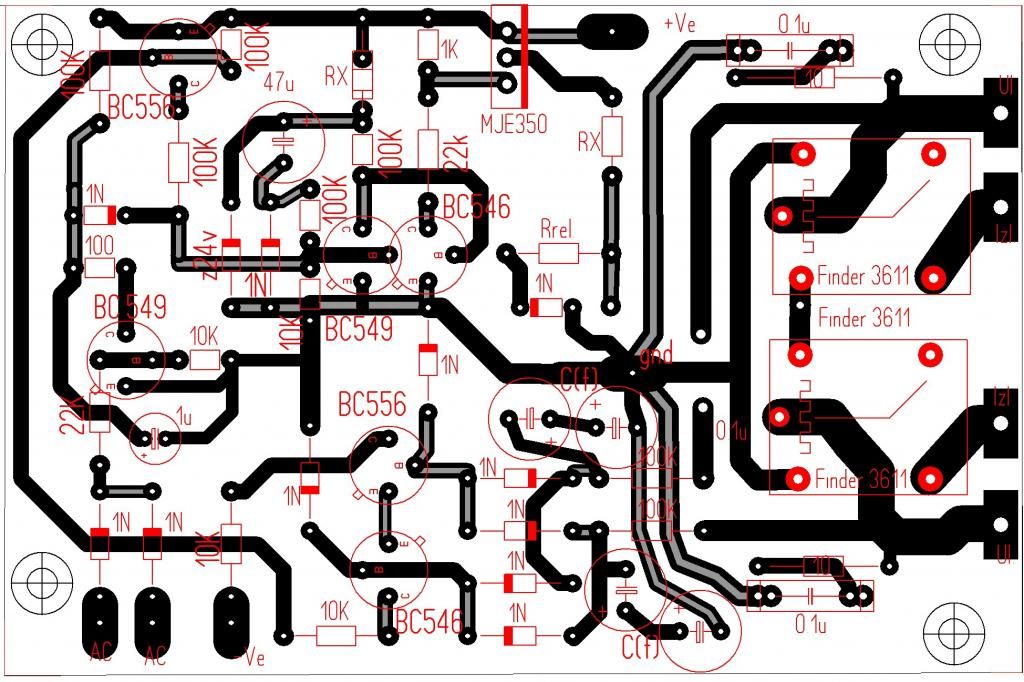

 ide ova pločica i raspred:

  samo su ovde umjesto jednog finder4462 releja korištena dva vidno nabudžena finder3611 releja.

[HomeMadeAudioProject]

E to sam hteo da kazem. Nego kad sam ja testirao tu zastitu meni je brljala na 50Hz DCa. Relej mi radi ko blesav ali niti da ukljuci niti da iskljuci dakle bez prestanka menja polozaj kontakta. Nisam se od tada vise igrao sa tom plocicom ali necu ni da se igram nego cu lepo da je bacim i komponente prepakujem na ovu tvoju.

i meni se to znalo dešavati. provjeri spojeve - hoće da tako da radi kad jedan od vodova AC nije dobro spojen. AKO se i dalje bude događalo isto povećaj vrijednost 22k između 1N dioda i baze lijevog Q1 na AC ulazu-MUTE će i dalje odrađivati a zujanje će nestati,ne utiče na sam rad zaštitnog dijela.



(pobiće nas zbog off-topic a)

[Beli_Ninja]

Sad je sve ko dan.



(ma nece, vole oni nas, a i povadicu nas kada postavim slike mog pojacala iz naslova)

[HomeMadeAudioProject]

Sad je sve ko dan.

 samo vozi-drago mi je ako sam pomogao,i da vidimo to ubrzo kad ga pokreneš!

[dobrivoje]

Јуче се десило оно чега сам се бојао све време. Леви канал је испустио бели дим и племениту душу.

Потпуно неоправдано и ничим изазвано. Сваки канал је радио по најмање 10 сати, неколико пута сам га доводио на радну температуру, по више од сат времена сваки пут, због подешавања мирне струје и мерења параметара, а наравно и због слушања музике. Све сам радио са великом пажњом и више пута проверавао и све је радило како треба. Када сам га саставио и пустио прву песму, после само три минута леви канал је цвркнуо и задимио се. Нисам направио никакву кардиналну грешку код повезивања (не би радио ни та три минута), а није ни због прегревања (још је био хладан).

Сада је у зимовнику док ми не прође слава, па ћу онда полако, да видим шта се десило и због чега.

[dobrivoje]

Да кренем редом. Хтео сам да мерења урадим како треба, да позајмим осцилоскоп и тон генератор, а онда је пао снег, затрпао ми двориште и ауто, па је та варијанта отпала.

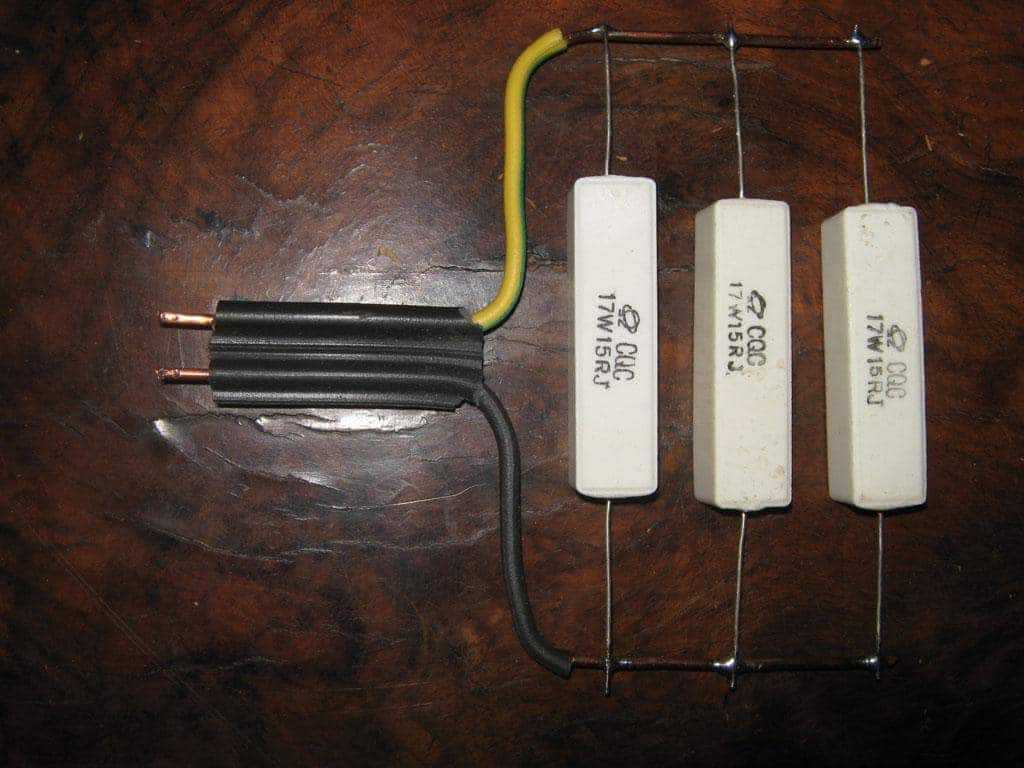

Направио сам примитивно вештачко оптерећење (предвидео сам и вентилатор за хлађење отпорника, али није било потребе), прикључио појачавач на рачунар и пустио 100 херца.

Улазни напон је био 873 mV, толико је давала звучна картица, а на излазу је било 4,93 V.

На крајевима сорс отпорника је било:



Леви канал



_____К3013_____ ______Ј313______

133   121   135   131   128   129   mV AC

288   287   309   304   287   294   mV DC



Десни канал



_____Ј313______   _____К3013_____

129   127   122   132   129   133   mV AC

300   300   288   293   281   350   mV DC



Доњи ред је мирна струја.



Закључио сам да је најбоље да нахраним свиње и ништа не дирам, па сам кренуо да састављам појачавач.

[dobrivoje]

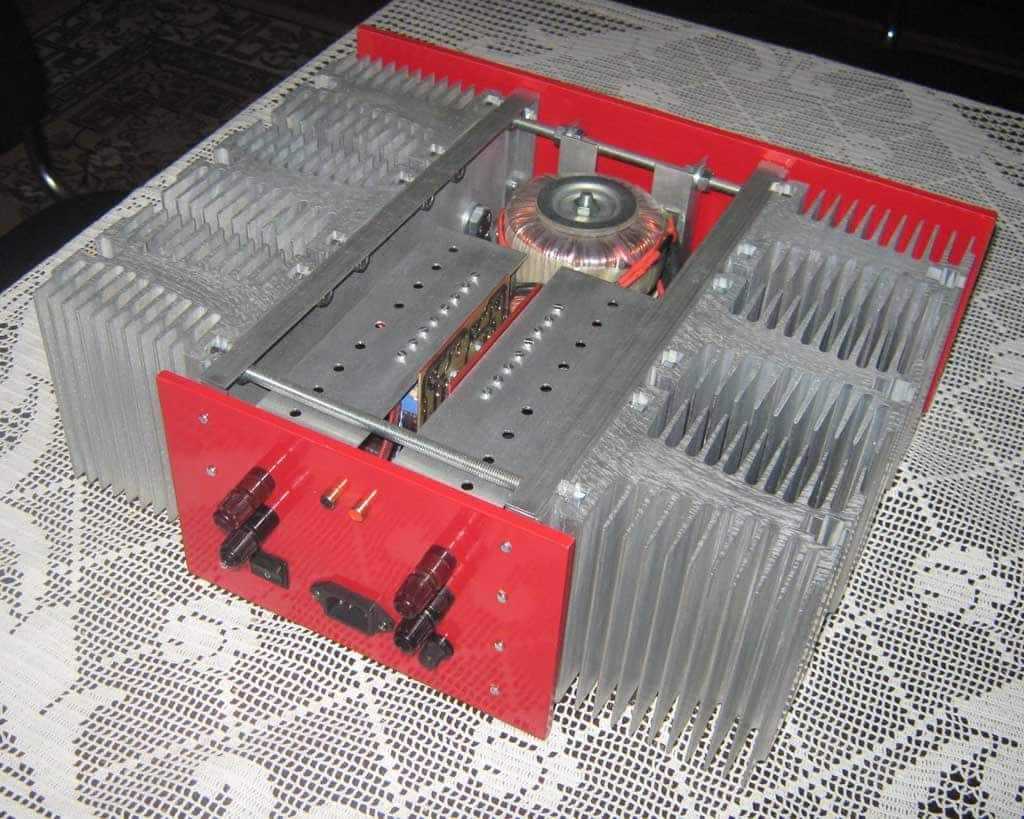

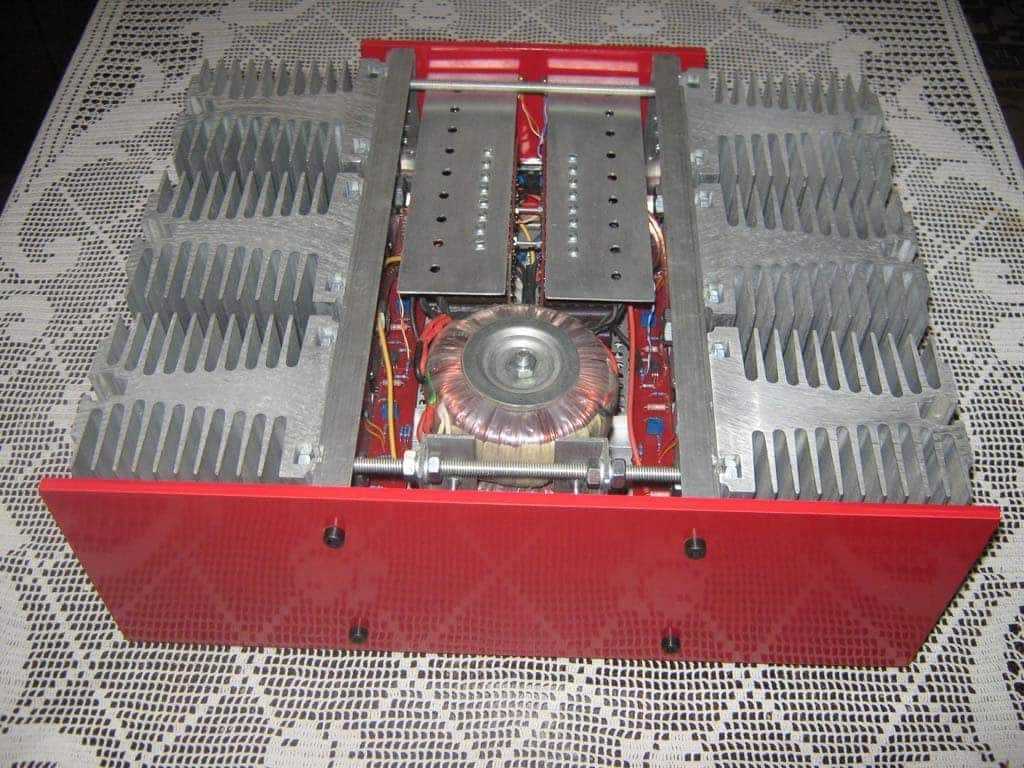

Овако изгледа састављен. Замислите да је уместо ламината алуминијум, да има поклопац, да су хладњаци елоксирани, е тако ће да изгледа на крају.

[dobrivoje]

Нисам се много мучио око задње стране. Када све буде завршено, купићу пристојне конекторе, овако сам ставио за звучнике бакелитне клеме које сам имао при руци, а чинчеви су јефтилени из Келка

[Sipi]

Zaviri sta je zadimilo - bilo je slucajeva da je izolacija sa NTC-a bila izgrebana ili ostecena pa dosla nakon mrdanja/prenosenja ampa u kontakt sa masom (hladnjak) pa se deso picvajz.

Takodje, bilo je situacija da je neki od otpornika na ivici stampe imao malo duzu zicu s donje strane pa u nekom trenutku taknuo podlosku ili maticu (masu) pa se desilo slicno.

Ne vidi se dobro sa slika al' moguce je i da je neki od izvoda sors otpora preblizu hladnjaka - ispitaj na tenane sve te mogucnosti pa ces napipati gde je tanko...

[ManicP]

Zaviri sta je zadimilo - bilo je slucajeva da je izolacija sa NTC-a bila izgrebana ili ostecena pa dosla nakon mrdanja/prenosenja ampa u kontakt sa masom (hladnjak) pa se deso picvajz.



Taj sam...



Sreća pa je meni samo trimer dobio po glavi. Držimo fige... ...a NTC u termobužir, zlu ne trebalo.

[dobrivoje]

Хвала на речима утехе. Мене иначе кроз живот прати Марфи, ретко када сам имао среће.

Читао сам како се Пеђа патио са термисторима, али сам хтео да избегнем већу термичку инерцију, па су остали голи. За сваки случај сам их гледао под лупом и чак пипкао омметром. Све је изгледало у реду и радило је.

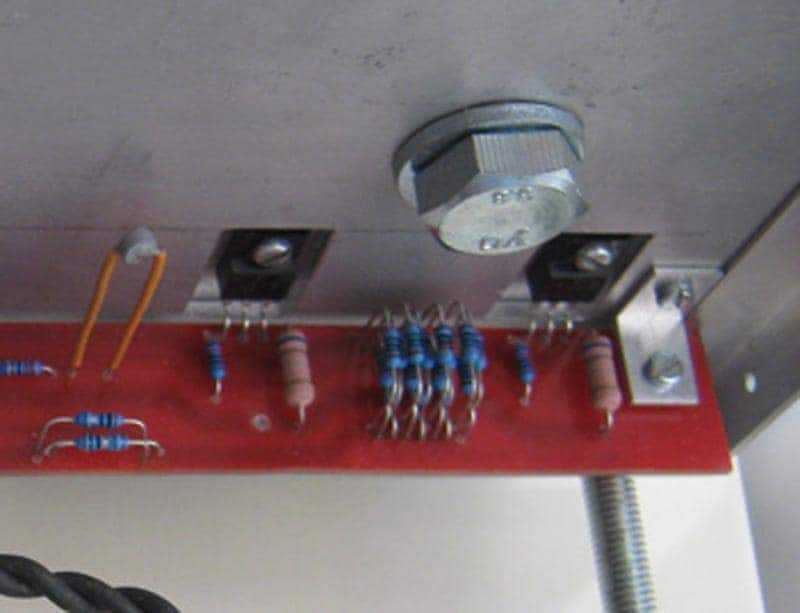

Нема шансе да је било шта додирнуло хладњак. Све је прорачунато. Ова слика је из монтаже, транзистори још нису били залемљени на плочицу. У десном углу се види да плочица належе на вертикални L профил и да је од хладњака удаљена за његову дебљину, дакле 1,5 mm. Педови су бар још толико од краја плочице и свих пет су у линији - три за транзистор и два за гејт и сорс отпорник.

Него, мораћу мало да променим конструкцију. Ове навојне шипке (дуги завртњеви) које повезују два хладњака и на којима висе трафои су ми у почетку изгледале као добро решење, међутим, много компликују монтажу и демонтажу, па ћу да их заменим профилима.

Наставак следи, као што рекох, после славе, а можда, како се у мом селу каже када неко одуговлачи посао, по Божићу.

[kan042]

........

Него, мораћу мало да променим конструкцију. Ове навојне шипке (дуги завртњеви) које повезују два хладњака и на којима висе трафои су ми у почетку изгледале као добро решење, међутим, много компликују монтажу и демонтажу, па ћу да их заменим профилима.

Наставак следи, као што рекох, после славе, а можда, како се у мом селу каже када неко одуговлачи посао, по Божићу.

Fino si ti to skockao a da vidiš kako neki znaju da zakomplikuju   ovo je mila majka. U svakom slučaju odlično izgleda a sa Al-om će biti još bolje.

[dlalkovic]

Laminat se slaže sa bojom štampe.

Beli dim...Jel pojačavač crko? Šta je crklo?

[dobrivoje]

Да, ламинат и плочице су прскане истом бојом. Када потрошим овај спреј, идем на другу боју. Тако ћу, као Пикасо, да имам црвену фазу, плаву фазу, ... и моћи ћу да кажем: "Овај појачавач је из црвене фазе".



Не, не знам шта је цркло, али се бојим да су излазни транзистори. Појачавач сам скинуо са каблова и однео у Сибир (део стана који се не греје) на преваспитавање и тамо ће да остане док не призна да је Сипи (као и увек) у праву и да је квар бенигнији него што ја мислим.

[Beli_Ninja]

Dobrivoje, tvoj amp je bar zasvirao.

[ManicP]

Dobrivoje, meni se ovako crven amp baš sviđa. Ja bi tu, kad zasvira, metno poklopac i prst u uvo...

[Zflazar]

veoma poštujem energiju, vreme i novce koje i ovde ne štedi ni savetodavna ni izvođačka strana, ali sam i dalje mišljenja da projekte treba kategorizirati po težini, odnosno zahtevnosti znanja i iskustva za realizaciju istog.



Jako mi je bilo žao kad sam pročitao da je Dobrivoj-amp završio u Sibiru do daljeg, šta ja znam, ja sam sasvim drugi temperament, da je meni zadimio, ja bih zadimio u prvom slobodnom teminu do mog ličnog Yode, nabio na glavu skafander za slepost+gluvonemost gratis, stavio DurexPerforma AAA baterije u dršku svetlosnog mača, obukao pampersice za 80-120kg i dotle ne bih odlazio Princezi Leji na oči dok se beli dim ne vrati sam u tranzistor iz koga ga je Mračna Strana isterala, i to sa kamatom, odnosno sa sposobnošći dva puta veće struje mirovanja!





[dlalkovic]































[Zen Mod]

e , to se zovu NTC-ovi ....... a ne oni prcvoljci na naslon
