Nisam skoro narucivao plocice za izradu i pre par dana poslao upit. Stigle su mi sledece cene (navodim kao primer)PCB "x" 94 x 133mm = 1900,00 dinara (materijal Fr-4 debljine 1,6 mm. Cu 35/0 mic. debljina kalaja 10-15 mic. bez zastitnog laka sa ozakom komponenti)PCB "y" 223 x 128mm = 2312,00 dinara (materijal Fr-4 debljine 1,6 mm. Cu 70/0 mic. debljina kalaja 10-15 mic. bez zastitnog laka sa ozakom komponentiObe plocice su jednostrane.1. Jel su ovo realne cene, cini mi se da je pre godinu dana bilo dosta jeftinije.2. Saljite kontakte (mail) proizvodjaca kod kojih radite plocice.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ako je jedan komad u pitanju cene su vrlo povoljne. Jeftinije cene ste videli kada je radjena serija. Na vise komada posebno se plati film a posebno plocice. Cena jednostrane stampe sa lotstopom i top silkom je do 4 evra po kvadratnom decimetru.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ako je jedan komad u pitanju cene su vrlo povoljne. Jeftinije cene ste videli kada je radjena serija. Na vise komada posebno se plati film a posebno plocice. Cena jednostrane stampe sa lotstopom i top silkom je do 4 evra po kvadratnom decimetru.

Tačno. Kod verzije pločice za F5 koju je radio kolega Impuls, bilo je 63 komada pločica za F5 plus sijaset pločica za napajanje/filtraciju, kada se cena izrade tri filma dodala na cenu 63 komada pa podelila na 63, prateći troškovi pripreme su se potpuno istopili i beznačajno učestvovali u ceni pojedinačne pločice. Kada se naručuje svega jedan ili dva komada, onda cena pripreme (izrada filmova) može da bude, a čini mi se da i jeste veća od same cene izrade pločice(a) sa sve materijalom...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Jesi li zvao Milana i kakve su njegove cene?

Da zvao sam i narucio kod njega s tim sto je jedina razlika sto se tice izrade to sto nema mogucnosti stampanja lejera sa oznakom komponenti a razlika u ceni je vise nego ocigledna:Tibor:PCB1 x 1 komada (35u Cu) .......1900 dinPCB2 x 2 komada (70u Cu)........4624 dinMilan: PCB1 x 1 komada (35u Cu) ....... 450 dPCB2 x 2 komada (105u Cu) .... 3500 d

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

E sada jedno Vazno pitanje: Da li je neko probao da pegla-paus papir sistemom preslika oznake komponenti na gornju stranu vitroplasta (u pitanju je jednostrani sto znaci da je gornja strana cista, tj nema bakarnih vodova) ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Rekoh ti da je Milan povoljan i sto je vaznije veoma kvalitetno radi. Nazalost nema stop lak ni komponente.Ja sam na RF kartice stampao ID podatke nekim EPSON flatbad stampacem. Mozda moze time da se otstampa raspored komponenti?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

E sada jedno Vazno pitanje:   Da li je neko probao da pegla-paus papir sistemom preslika oznake komponenti na gornju stranu vitroplasta (u pitanju je jednostrani sto znaci da je gornja strana cista, tj nema bakarnih vodova) ?

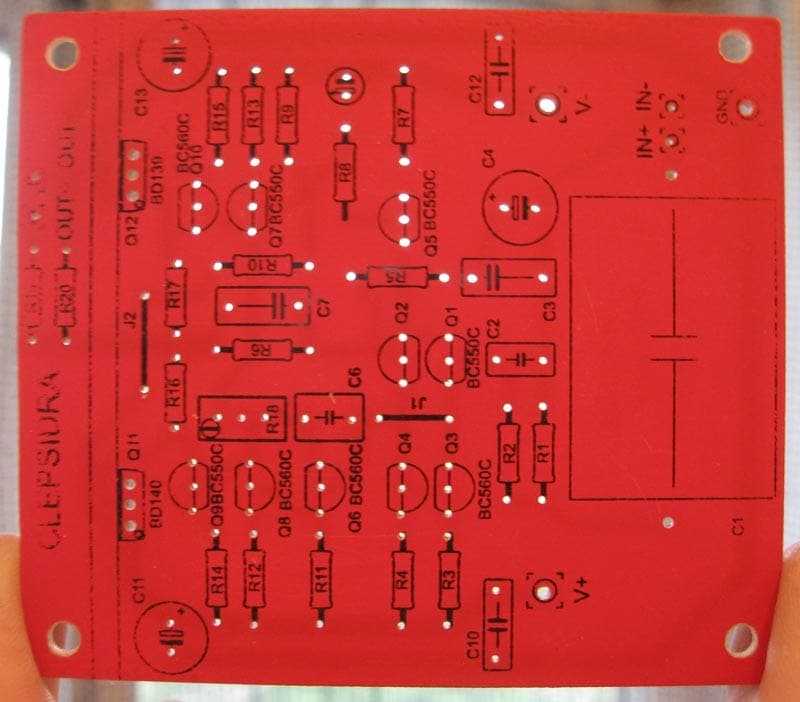

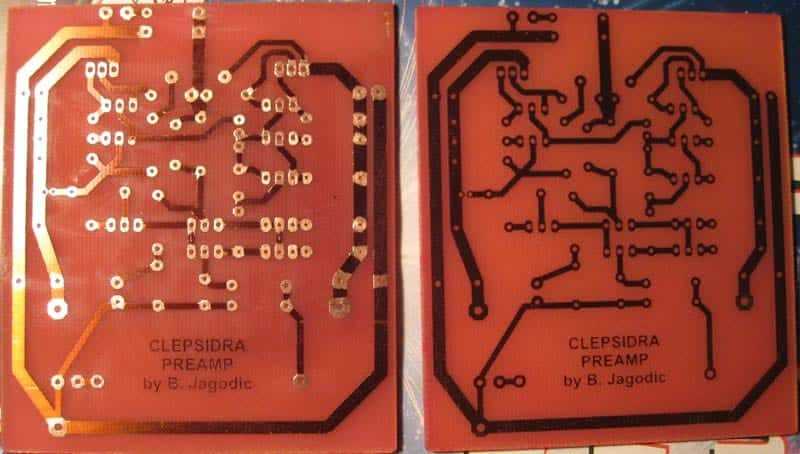

Probato na home made pločicama i radi. Ovde na slikama je doduše peglano sa termostabilne folije, ali valjda je sa pausa isto.Pločicu sam ofarbo termootpornom bojom u spreju kojom tjuneri farbaju blokove motora. Imalo se, više nemam...Foto lak je skinut samo sa lemnih tačaka pa je ostao kao zaštita bakra, vidi se na levoj pločici. Desna još nije kalajisana u momentu slikanja.Clepsidra rađena po šemi dr. Bore koju je Viktor1986   :robots000_2:  objavio negde na netu, pojma nemam više gde. Inače prvi preamp koji sam sastavio u životu, prošle zime...



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Није ми јасно шта ће ти штампа за један примерак плочице. Када се ради серија, има смисла. Пошто си сам радио нацрт плочице, знаш је напамет, сањаш је ноћу, исправљаш, преправљаш, па ти се опет у сну јави да може боље. Када дође до монтаже елемената, па негде запне, погледаш у папир/монитор и то је све.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Није ми јасно шта ће ти штампа за један примерак плочице. Када се ради серија, има смисла. Пошто си сам радио нацрт плочице, знаш је напамет, сањаш је ноћу, исправљаш, преправљаш, па ти се опет у сну јави да може боље. Када дође до монтаже елемената, па негде запне, погледаш у папир/монитор и то је све.

Ma nije problem raspored komponenata kao raspored vec je vizuelni efekat u pitanju . ;)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

E sada jedno Vazno pitanje: Da li je neko probao da pegla-paus papir sistemom preslika oznake komponenti na gornju stranu vitroplasta (u pitanju je jednostrani sto znaci da je gornja strana cista, tj nema bakarnih vodova) ?

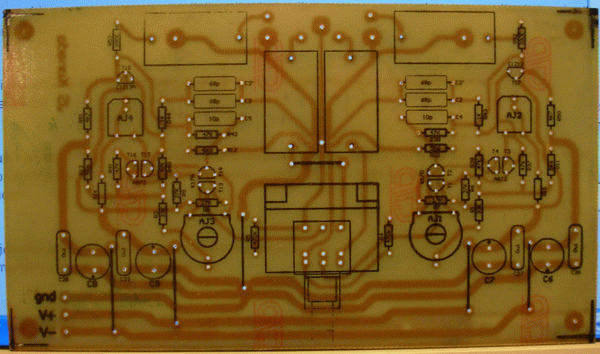

Može. Nije toliko efektno kao što ManicP radi ali može...post-65-0-12463000-1292880514_thumb.gif

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
