Zen Mod Napisano Jul 8, 2010 Share #23 Napisano Jul 8, 2010 Borko - evo ti *********************************** Pspice Model SUBCKT KTRIODE A G K + PARAMS: MU=37.58299 EX=1.132166 KG1=428.9745 KP=402.1368 KVB=321.0256 + LG=0.2U VBIG=-0.2 EG=1.0389 KG=0.000769 KRG=3.685584 KVG=0.090943 + CCG=2.4P CGP=3.9P CCP=0.7P CCH=5.6P E1 7 0 VALUE = {V(A,K) / KP * LOG(1 + EXP(KP * (1/MU + V(G,K) / SQRT(KVB + V(A,K) * V(A,K)))))} RE1 7 0 1G G1 A K VALUE = {(PWR(V(7), EX) + PWRS(V(7), EX)) / KG1} RCP A K 1G ; C1 G K {CCG} ; C2 G A {CGP} ; C3 A K {CCP} ; C4 K 0 {CCH} ; E10 10 0 VALUE = {IF(V(A) - V(K) > 0, V(A) - V(K), 0)} E11 11 0 VALUE = {IF(V(G) - V(K) > VBIG, V(G) - V(K) - VBIG, 0)} E12 12 0 VALUE = {(KG * (V(11) ** EG) * + (((KRG - 1) / (KVG * V(10) + 1)) + 1)) + LG} G2 G K VALUE = {IF(V(12) > LG, V(12), LG)} .ENDS ******************* .SUBCKT 6N30P-DR A G K X1 A G K KTRIODE + PARAMS: MU=14.82339 EX=1.386938 KG1=255.6717 KP=99.30537 KVB=1042.421 + LG=0.2U VBIG=-0.1 EG=1.414474 KG=0.000769 KRG=5 KVG=0.027177 + CCG=6.3P CGP=6.5P CCP=2.4P CCH=8P .ENDS ******************************* skinuto sa http://digilander.libero.it/paeng/high_sigma_vacuum_tubes_part2.htm Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Jul 8, 2010 Share #24 Napisano Jul 8, 2010 Hvala! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #25 Napisano Jul 8, 2010 ajd pa postuj semu - da ja imam sta posle da editujem u Paintu ..... a mozda i u Spice-u Link to comment Podeli na ovim sajtovima More sharing options...

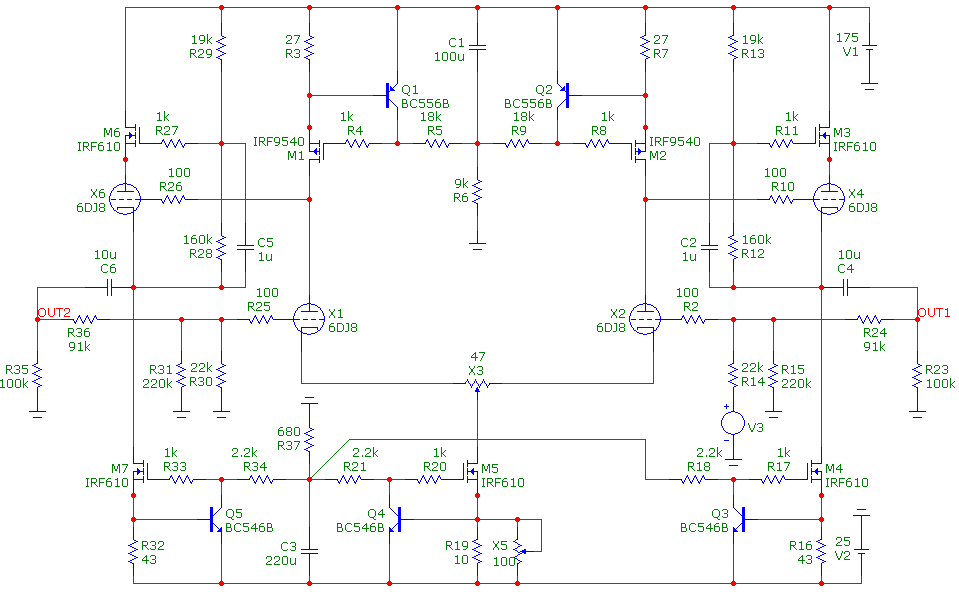

Fukushima Napisano Jul 8, 2010 Share #26 Napisano Jul 8, 2010 Evo ti sema cisto iscrtana, taj spice model nisam uspeo da ubacim jer MicroCap koristi one Duncan-ove modele a oni su drugaciji.Poigracu se malo sa tim konceptom sa ccs-om mada nesto brlja sa tim tube modelima i javlja overflow... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #27 Napisano Jul 8, 2010 ne moze bez ikakvih promena sa 6DJ8u sredini , umesto 6H30 - treba podesiti struje i naponske nivoeajd baci ovde ckt file ( preimenuj ga u *.txt) pa cu odradim koji spice tacno koristis ? Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Jul 8, 2010 Share #28 Napisano Jul 8, 2010 Koristim MicroCap9 koji inace ODLICAN za solid-state ima sve zivo ali zeza nesto nece da radi ni sa 6DJ8.Evo fajla s tim sto je ekstenzija .CIR tako da ne verujem da ce raditi u drugim simulatorima... 01.txt Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #29 Napisano Jul 8, 2010 e deco ...... pod stare dane me terate da se zamajavam sa tim novotarijama ..... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #30 Napisano Jul 8, 2010 Koristim MicroCap9 koji inace ODLICAN za solid-state ima sve zivo ali zeza nesto nece da radi ni sa 6DJ8.Evo fajla s tim sto je ekstenzija .CIR tako da ne verujem da ce raditi u drugim simulatorima...skinuo sam microcap , ali nemam sad vremena za igranjeako ces da proveris sa 6DJ8 u svim pozicijama - podesi gornja dva CCS-a na 15mA svaki i centralni dole na 30mA i onda se poigrajtreba varirati trimer da se na anodama unutrasnjih trioda dobije oko 80V Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 8, 2010 Share #31 Napisano Jul 8, 2010 poslao sam odavno spice modele za 6H30PEVima ih naovom sajtuu temi Lampaski preamp sa Aleph-omstrana 36H30P_spice.zip fileNesic je napravio preamp, i izmerio vrednosti skoro identicne kao i sa PSpice-om...evo ja sam skinuo zip i izvukao samo modele...nece da posalje .inc fajlove...evo 2 modela u zip-u 6H30P_PSpice_2models.zip Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #32 Napisano Jul 8, 2010 poslao sam odavno spice modele za 6H30PEV.....to bi znacilo ovako : post #55 ili http://www.diyaudio.rs/topic/1694-lampaski-preamp-sa-aleph-om/page__view__findpost__p__33288 Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 8, 2010 Share #33 Napisano Jul 8, 2010 Pa da samo link... nisam se snasao...Hvala (za ubuduce...) Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #34 Napisano Jul 8, 2010 izem ti forum - nema Sipija ni da opljune po cevama Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 8, 2010 Share #35 Napisano Jul 8, 2010 Sta novo da ti kazem na tu temu - a i da ima nesto, da li bi pomoglo ? :DKako god, ako si vec resio tako, mogu da se nadovezem na Borkovu opasku da bi i sa linearnim elementom (otpornik) kao radnim opterecenjem bilo vise nego dovoljno gaina za SuSy feedback a ovako ces pored malo nasilja u zvuku, imati i malo mukice da izbalansiras gornje CCSove - kako medjusobno (u skladu sa triodom) - tako i sa donjim CCSom. Doduse, to sto ce radna tacka malo da seta i da remeti simetriju nije ni preterano vazno obzirom na mali potreban swing i postojanje spreznog kondenzatora. Uostalom, sta te briga, nek se potrudi malo i onaj k'o ga bude sastavljao - ne moze sve na gotovo! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #36 Napisano Jul 8, 2010 a da uzmem ja to ....... da prepravim u UGS ? Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 8, 2010 Share #37 Napisano Jul 8, 2010 a da uzmem ja to ....... da prepravim u UGS ?Nemoj, bolje je ovako - bez zezanja. UGS je tek nasilje - u NP ampovima ga vadi output stage projektovan sa komplementarnim osobinama pa stvar prolazi, a u preampu - ne bash... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #38 Napisano Jul 8, 2010 ...... Kako god, ako si vec resio tako, mogu da se nadovezem na Borkovu opasku da bi i sa linearnim elementom (otpornik) kao radnim opterecenjem bilo vise nego dovoljno gaina za SuSy feedback a ovako ces pored malo nasilja u zvuku, imati i malo mukice da izbalansiras gornje CCSove - kako medjusobno (u skladu sa triodom) - tako i sa donjim CCSom. Doduse, to sto ce radna tacka malo da seta i da remeti simetriju nije ni preterano vazno obzirom na mali potreban swing i postojanje spreznog kondenzatora. Uostalom, sta te briga, nek se potrudi malo i onaj k'o ga bude sastavljao - ne moze sve na gotovo! ma pazi - nije nesto prevelik olg kad imas mi 15 .... pa to jos opadne ...... zarad radne tacke , napajanja , DC sprege sa SLCF itd - taman bi vrednost radnih otpora ( da su cisti termogeni) bila u najanemicnijoj mogucoj oblasti ( Ra ~ 2,5 -3Ri )........ tako da ce ovde sigurno bolje da zvuci sa ovim CCS-ovima , pod uslovom da se ne uzmu bas najkapacitivniji postojeci mosfeti sve ce to da fercera - stabilnije je to od jfeta po drzanju radnih tacki nego - nije slatko dok ti ne kazes da to ne valja Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #39 Napisano Jul 8, 2010 Nemoj, bolje je ovako - bez zezanja. UGS je tek nasilje - u NP ampovima ga vadi output stage projektovan sa komplementarnim osobinama pa stvar prolazi, a u preampu - ne bash...napravicu ja jos bolji UGS , samo kad mi ti tamo u firmi napravis P-kanalne 6DJ8 Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 8, 2010 Share #40 Napisano Jul 8, 2010 ma pazi - nije nesto prevelik olg kad imas mi 15 .... pa to jos opadne ...... Nisam sklon da ovde mi posmatram van konteksta transkonduktanse...sve ce to da fercera - stabilnije je to od jfeta po drzanju radnih tackiIn your dreams... nego - nije slatko dok ti ne kazes da to ne valja Nema frke, stojim na raspolaganju - kad god zafali motivacije Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2010 Share #41 Napisano Jul 8, 2010 :tongue10:samo se ti drzi onih tvojih ...... onih ...... onih ....... ma sto se i ne vide za zalemiti :buehehe:ti tvoji i nemaju mi Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 8, 2010 Share #42 Napisano Jul 8, 2010 Evo bas si me naterao da zavirim i u datasheet - interesantna cevcica, pogotovo velika disipacija (za noval) i jako mali Rp - ima vise osobina pravog JFETa nego uobicajenog ukrasa za jelku - postoje predispozicije da od toga nesto i ispadne na kraju Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 9, 2010 Share #43 Napisano Jul 9, 2010 Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Jul 9, 2010 Autor Share #44 Napisano Jul 9, 2010 naboB eve ga - mislim da imas sirovo napajanje za 175V ( moze i koji volt vise , ali manje ne moze ) obrati paznju da ti je potreba po kanalu oko ~ 105mA , sto nije problem za -25V , ali visokonaponski mora biti dimenzionisan za to napravi ovo najjednostavnije - ptp - perfboard i prijavi - da nacrtam kako da eleviras grejanje ( i za 88 i za H30) na odredjen potencijal grejanje mislim da imas iz trenutnih testova sa 6H30 - ne znam kako si resio u finalu ce grejanje 88 ici sa LM317CCS , a za 6H30 sa diskretnim CCS-om ......... ili obadva sa diskretnim , ako budes zeleo mosfeti u kaskodi ECC ne trebaju hladnjake svi ostali mosfeti - ugrubo - da ohlade 2W po komadu ......... srednji ( u repu LTP ) da ohladi celih 1W dakle - ako ti se svidi zvuk sirovog prototipa , onda idemo na cinculiranje - vi crtate pcbs , a ja crtam/prepravljam napajanja za +175 , -25 i za grejanja Link to comment Podeli na ovim sajtovima More sharing options...
