Probaj prvo na nekoj probnoj dasci da ne pokvarisvisokotonac je simpaticanali mislim da nije na nivou zvuka basa...preporucio bih iz iskustva neki drugi vis ili ribb posto se sece na visim Fri nema metalni prizvuk....ploca nije dovoljna mala je povrsina i skretanje se onda pomera ka 250-350 Hz sto nije dobrojer je to spektar gde pocinju skoro svi dogadjaji i moze se reci da je donji centralni deo spektra.isprobaj i dipole U frame ili H frame.Te ravne ploce nisu dobrene moze se dobro postici time alignement...sto je jako vazno i jako se cujekod svih tog tipa koje sam slusao...(znam da ce ovo naici na negativne reakcije, jer boze moj pa svi na netu rade takoonda to mora da je OK? ).Za doni spektar 1 x 15in nije dovoljnocak je i 2x 15 onako problem....ali imas stvarno jeftinih a dobrih 18in (martin wisman -player oko 65EU kom... google)i mislim da bi u dipoe cardioid (kabinetu)jako dobro radile i imao bi onaj bas u telua ne nesto bledo sto se jedva nazirekao novčanica oprana u masini za ves...

Link do poruke
Podeli na ovim sajtovima

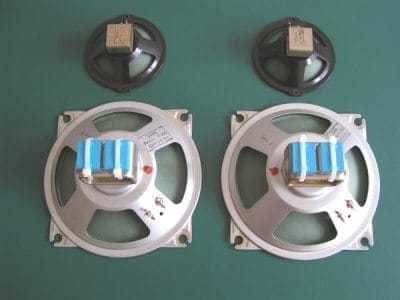

svakako da ću da probam razne varijante i da ovo nije konačno rešenje ... inače ovaj Sabin visokotonac sam uzeo samo zato što je išao u paketu.

ploča će biti izabrana na osnovu rezne frekvencije s donje strane, a ne po fikusovim uputstvima ... 80 do 100cm , taman širina za dve Alfe 15 u H frame, jedna pored druge

inače ja sam i imao nameru da isprobam H frame; na simulacijama je daleko bolja linearnost i ide niže dole ... gubitak efikasnosti sam mislio rešavati tako što sam od početka planirao aktivnu skretnicu za njih ... e sad kako će to da zvuči u odnosu U i I frame, to ću tek da vidim .... chakija reče da se njemu čak ni krilca sa strana ne sviđaju, da ubijaju zvuk ... će da vidimo

btw, što se tiče upotrebe zakrivljene ploče umesto ravne daske, mislim da sam to viđao svojevremeno na Linkwitz-ovom sajtu, tj na nekim linkovima koji su prikazivali uporedne testove raznih izvedbi njegovih zvučnika ... sećam se da se na tim testovima najbolje pokazala upravo neka zakrivljena ploča(buffle), čak relativno skromnih dimenzija

inače ja sam planirao da za donje dve oktave napravim ovako nešto

kako god, ovo će biti samo prva varijanta, preko koje ću imati priliku da se dobro upoznam sa prednostima i manama ovakve konstrukcije, i na osnovu toga napravim potrebne izmene kako bi došao do izvedbe koja će me u potpunosti zadovoljiti ... ako je to uopšte i moguće

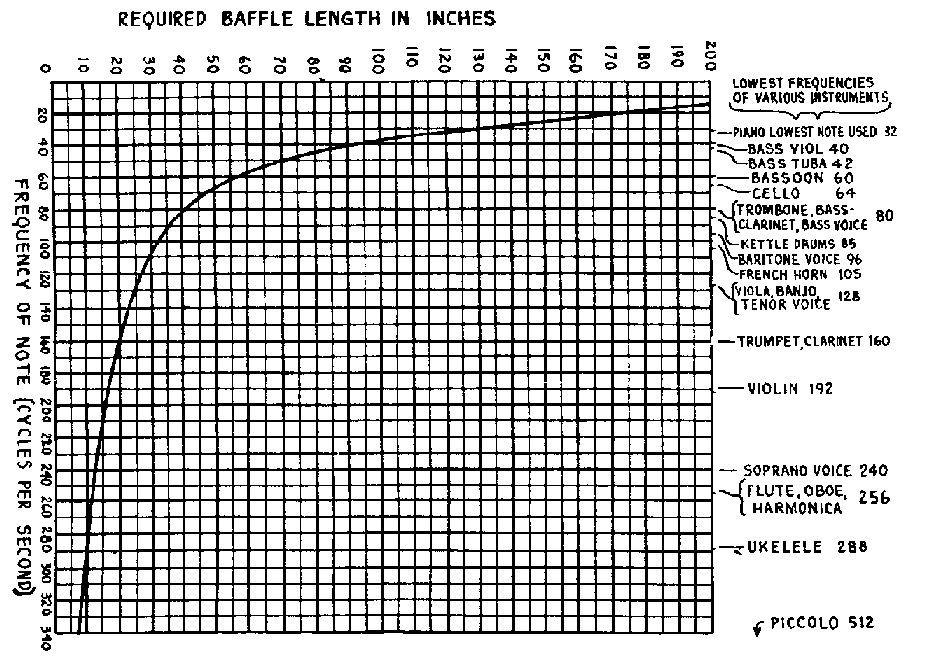

evo u prilogu i grafičkog prikaza potrebne širine ploče, u zavisnosti od frekvencije


Link do poruke
Podeli na ovim sajtovima

Taj sub sto hoces da napravis po mom misljenju je jako dobari direktan je derivat vintage koncepta Transflex horn mislim da je altec lansing patentiraogoogle ima 2 verzije...Ova sa slike je neka kombinacija sa Voigt hornom i bice u redu ali samo akoako pogonis posebnim ampom i aktivnom skretnicom...1 zv je malo za pasivnu....medjutim ima izuzetnih prednosti. Kabinet za sub jeste veliki i masivanako radis od MDF-a ocekuj preko 50Kg po kom...Ali je zato baza mala i moze se postaviti u cosak.Lepo zamisljen a ostvariv projekat... :) .I jos nesto kada se doda ispravan donji opsegkao sto bi to trebalo da bude kod tebe,racunaj na oko 6-10db mocniji visokotonac zbog tonalnog balansavideces da iako merenja pokazuju ravno u gornjem osegu imaces utisak daje slika pomerena ka doleiznenadio sam se kada mi se to par puta desiloi jedino resenje koje sam nasao posle 6K,a da bude single visokotonska jedinica,bilo je RAAL ribontada oko 100 pa do 105db.uzdravlje

Link do poruke
Podeli na ovim sajtovima

.I jos nesto kada se doda ispravan donji opsegkao sto bi to trebalo da bude kod tebe,racunaj na oko 6-10db mocniji visokotonac zbog tonalnog balansavideces da iako merenja pokazuju ravno u gornjem osegu imaces utisak daje slika pomerena ka doleiznenadio sam se kada mi se to par puta desiloi jedino resenje koje sam nasao posle 6K,a da bude single visokotonska jedinica,bilo je RAAL ribontada oko 100 pa do 105db

a šta misliš, dal' tu možda pomoglo, osim ovoga što si ti naveo, dodavanje back firing visokotonca ... čiji uticaj je, bez obzira na ovo, u planu da se isproba
Link do poruke
Podeli na ovim sajtovima

To mozes da isprobas...zavisi i od ugla pod kojim je taj druginaravno i koji je driver...U principu to je jos jedan reaktivni sistem koji se dodaje u elektricno kolo.Ali to je onda bi-pole.tesko je naci trakasti driver (true ribbon) koji ima dovoljnu eff. i otvoren je sa obe straneMozda ima nesto? :)

Link do poruke
Podeli na ovim sajtovima
  • 3 years later...

Evo samo mali prilog ,moj drugar ima uradjene Jericho horne sa sabama kao FR samo 3,3 mf na visokim ,pojacalo 2a3 i to veoma dobro svira sto se kaze na uvo bez merenja.Magneti alnico.Nema potrebe za veliku snagu sa ovakim kutijama e sad sto se tice merenja to ne znam.Pozdrav

Link do poruke
Podeli na ovim sajtovima

Evo samo mali prilog ,moj drugar ima uradjene Jericho horne sa sabama kao FR samo 3,3 mf na visokim ,pojacalo 2a3 i to veoma dobro svira sto se kaze na uvo bez merenja.Magneti alnico.Nema potrebe za veliku snagu sa ovakim kutijama e sad sto se tice merenja to ne znam.Pozdrav





Može malo više detalja o tome? Imam Sabine 8" drivere, pa nek mi se nađe kao back up ideja... jednom...ako...ali neka se nađe. :)

Link do poruke
Podeli na ovim sajtovima
  • 2 nedelje kasnije...

Jericho horn je kabinet namenjem za Fostex 208Sigma

i to ACR verziju upgrade - ne za standardni Japanski 208.

I to je bogami dosta veliki kabinet.

Taj nemac konstruktor sto stoji naslonjen na kabinet je

je krupan covek od sigurno oko 2m

Imao sam prilike i da slusam taj kabinet sa Japanskim 208 (ne ACR verzijom)

i dobro je radio cini mi se.

...

To je back-loaded horn kabinet ako se ne varam

A postoji velika razlika izmedju predvidjenog drivera i saba drivera

nisam siguran da je taj kabinet odgovarajuci za sabu

Recimo povrsine memrane su razlicita sto je bitno sa horn kabinete...

Mislim ako vec postoji kabinet zasto ne probati, ali praviti

kabinet za neodgovarajuci driver je velika kocka

Link do poruke
Podeli na ovim sajtovima

Samo kazem da je tu povrsina grla horne verovatno veca nego povrsina membrane Sabe...

pa ako ste zadovoljni kako radi sa tom St

probajte da smnjite povrsinu grla horne na oko 0.7 x Sd saba drivera?

recimo nekim tkaninama koje se postave u krajeve...

tu je pravougaoni oblik grla, na kraju komore iza drivera

:)

to je jednostavan postupak za isprobati a nece narusiti konfigutaciju kabineta...
