i onda to fala bogu vise nije Croft

[BANAT]

12 minutes ago, Zen Mod said:

i onda to fala bogu vise nije Croft

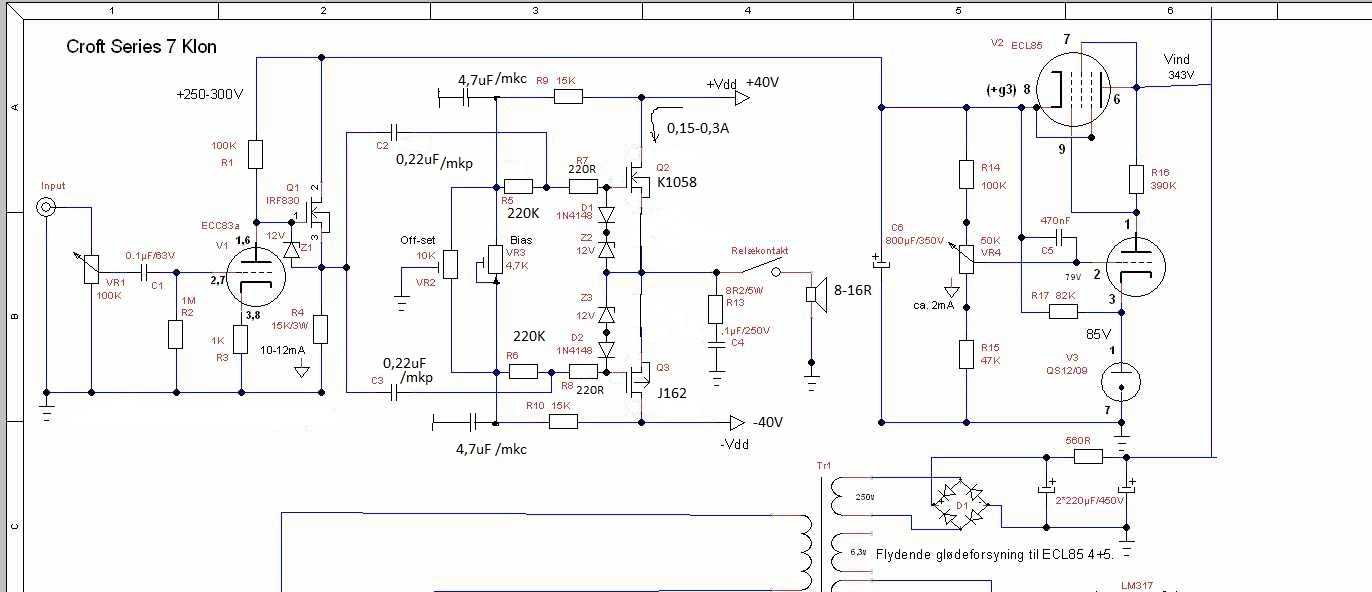

Niko jos uvek i nema ili nije javno ni objavljena originalna shema od tih raznih varijanti Croft hibridnih pojacala ,pokojni Glen Croft je izgleda odneo sve to sa sobom , nadam se da ce neko strucan ko poseduje neko takvo Croft pojacalo da skine shemu i da je objavi  jer u osnovi i nije nesto mnogo komplikovana .https://audioflair.co.uk/category/croft/

Izmenjeno Februar 4 od BANAT

[BANAT]

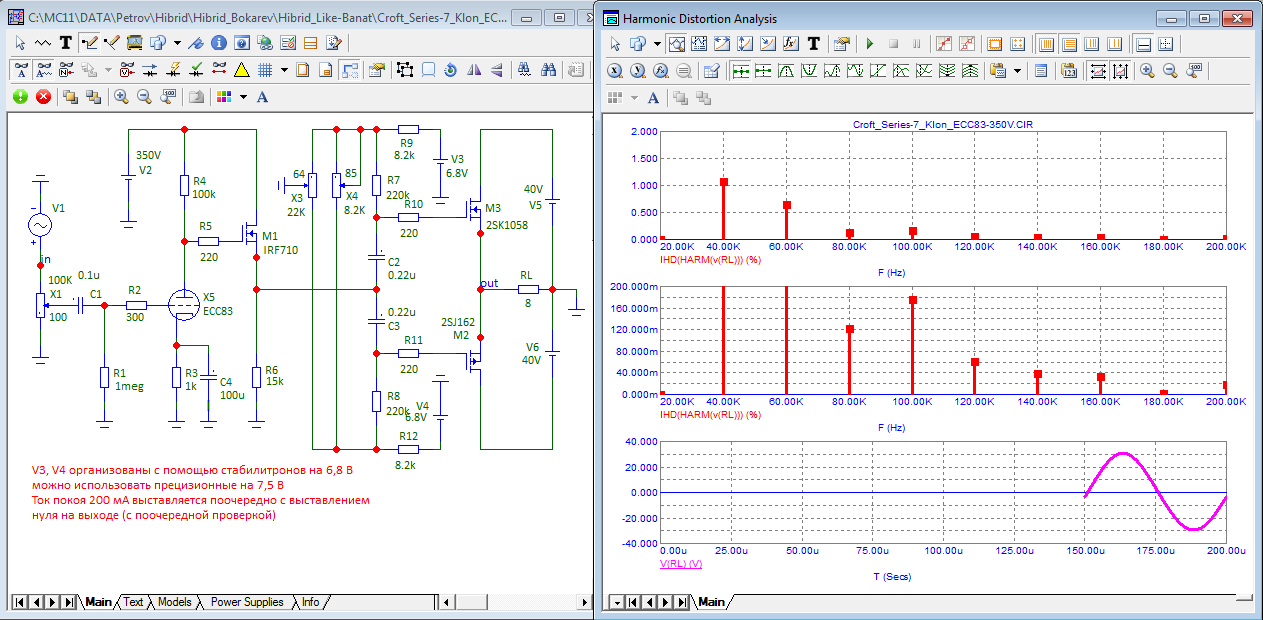

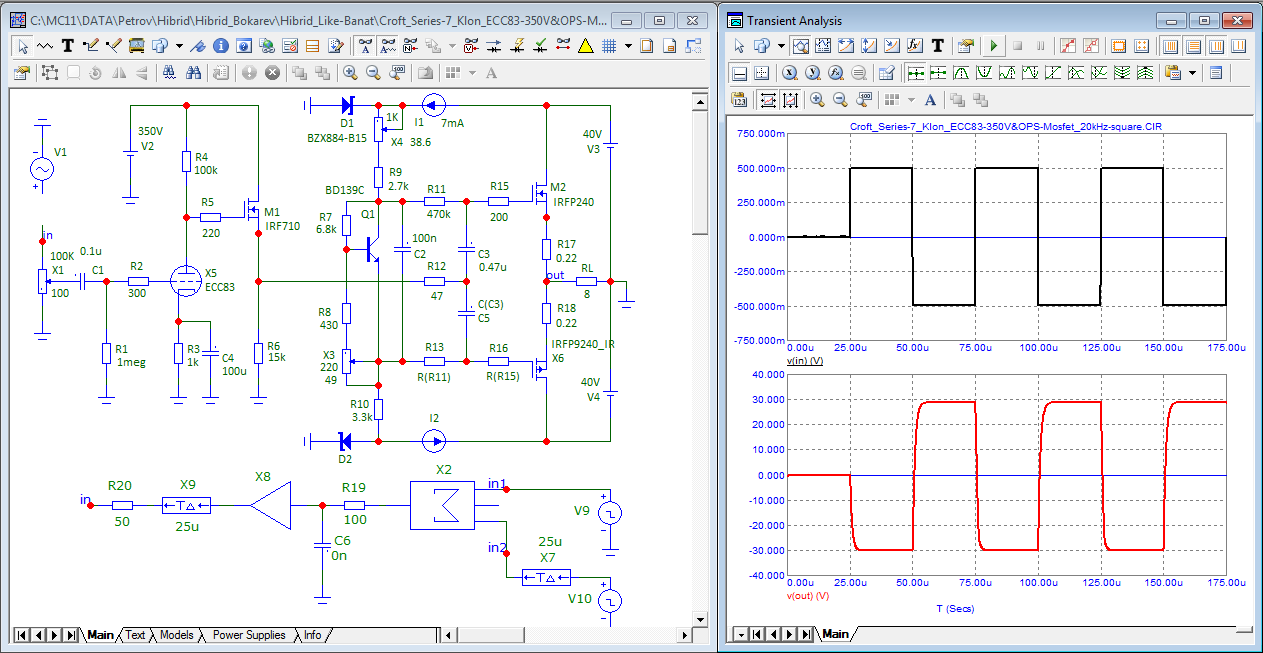

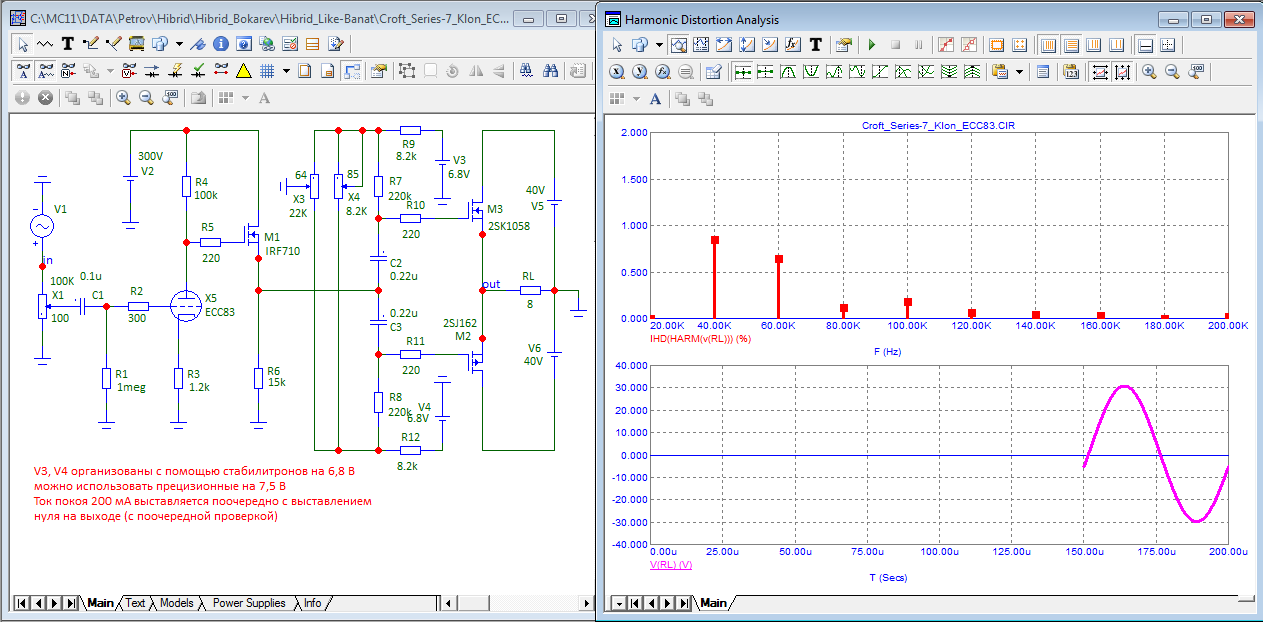

Tek nekoliko simulacija rada raznih varijanti sklopova hibridnih pojacala ,simulacije je napravio jedan izuzetan poznavaoc audio tehnike gospodin Aleksandar Petrov iz Belorusije ,

u svim varijantama koristio je kvalitetnijeg IRF710 umesto IRF830 jer ima dosta manje parazitne kapacitivnosti.

Izmenjeno Februar 5 od BANAT

[Zen Mod]

opet samo ja, al' opet - kad vidim ECC83 gde joj mesto nije, ne interesuje me dalje

i u slucajevima kad konstruktor zna sta radi, znam da su nam kriterijumi drugaciji

[BANAT]

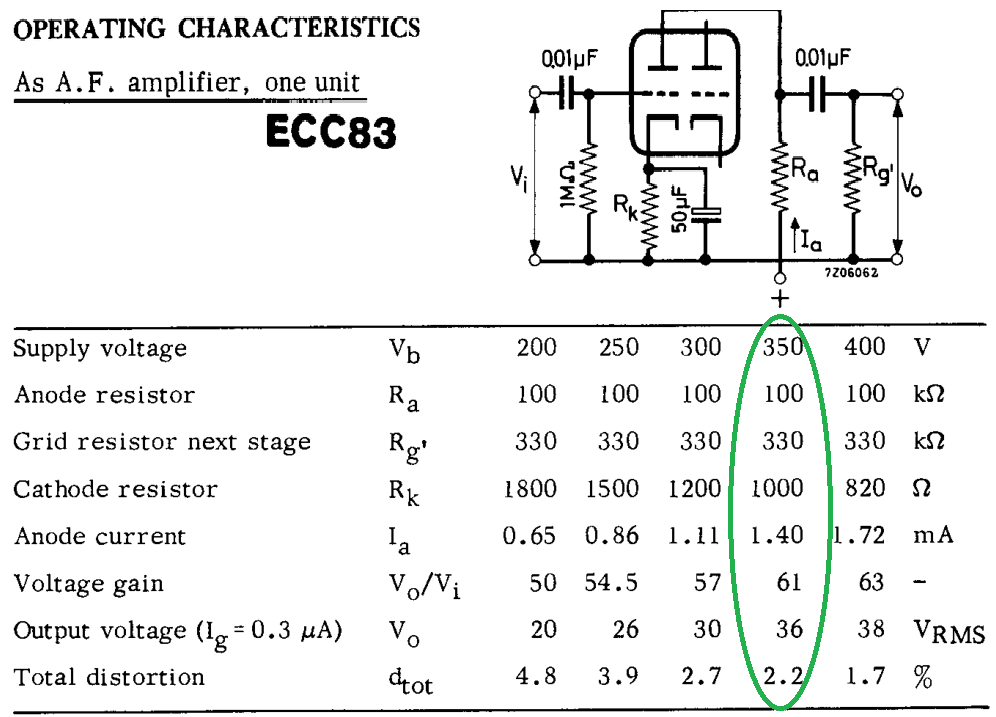

Lako se zameni 80-trojka sa mnogo linearnijom triodom , ima ih more zgodnih...

Izmenjeno Februar 5 od BANAT

[Zen Mod]

nije problem linearnost, nego mooda koja 83 nema

sem mooda (strmina i neophodno mali Ri) treba voditi i racuna o zeljenom pojacanju stepena

pun mi kufer sema, ne mali broj od uredjaja koji su komercijalni, sa tolikim gain-om da je dosta 500mV za punusnagu ... a danasnji izvori su svi mahom 2Vrms

rezultat je da vise od pola signala bacis u toplotu na potenciometru a onda pojacavas ....... to ne da su dva nego dvadeset koraka nazad, od energije signala ostaju samo mrvice

[Mikorist]

pre 10 časa, Zen Mod reče

rezultat je da vise od pola signala bacis u toplotu na potenciometru a onda pojacavas ....... to ne da su dva nego dvadeset koraka nazad, od energije signala ostaju samo mrvice

Zvekneš Charcroft Z-Foil otpornike umesto klasičnog potenciometra uz preklopnik (step attenuator).

Z-Foil otpornici imaju izuzetno nizak temperaturni koeficijent (0.2 ppm/°C), što znači da im se otpornost gotovo ne menja sa temperaturom, za razliku od klasičnih karbon-film ili metal-film otpornika, koji imaju veće varijacije.

Takođe imaju vrlo nizak šum i ne unose sopstvene smetnje u signal. Balansiranje kanala je bolje zbog tolerancije od ±0.1%.

Jbga...

Ako je broj koraka 12:

• 24 otpornika po kanalu
• 48 otpornika za stereo

Cena stereo preklopnika: 864 €. Sitnica za entuzijaste ovde.

[BANAT]

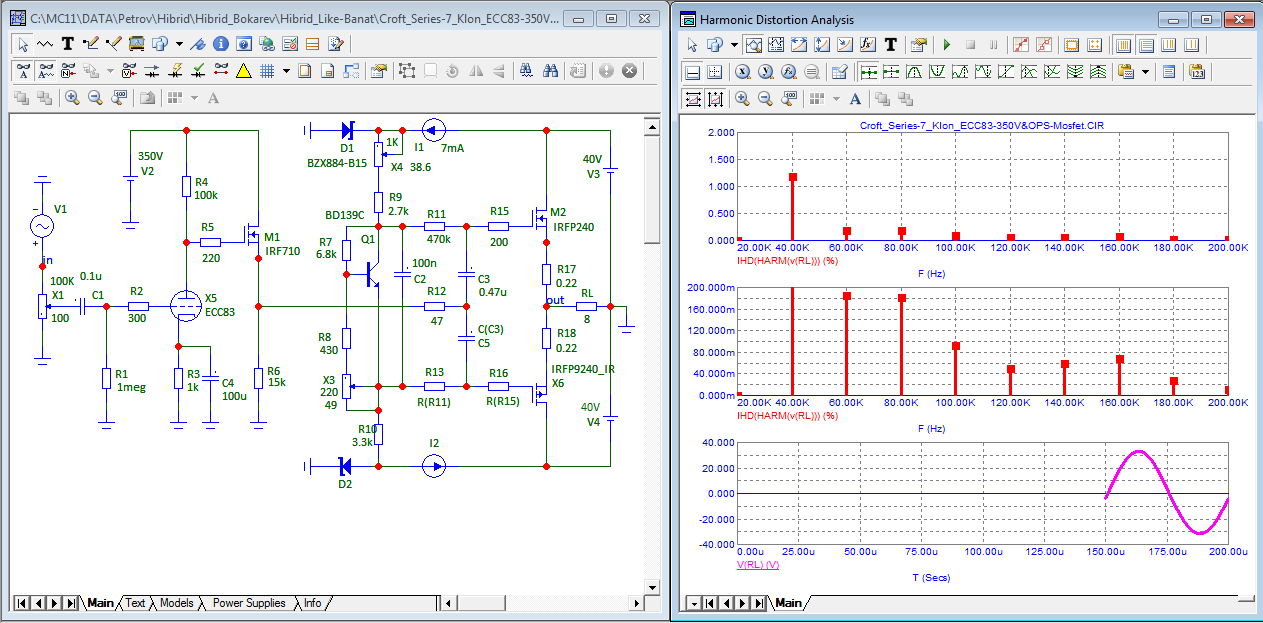

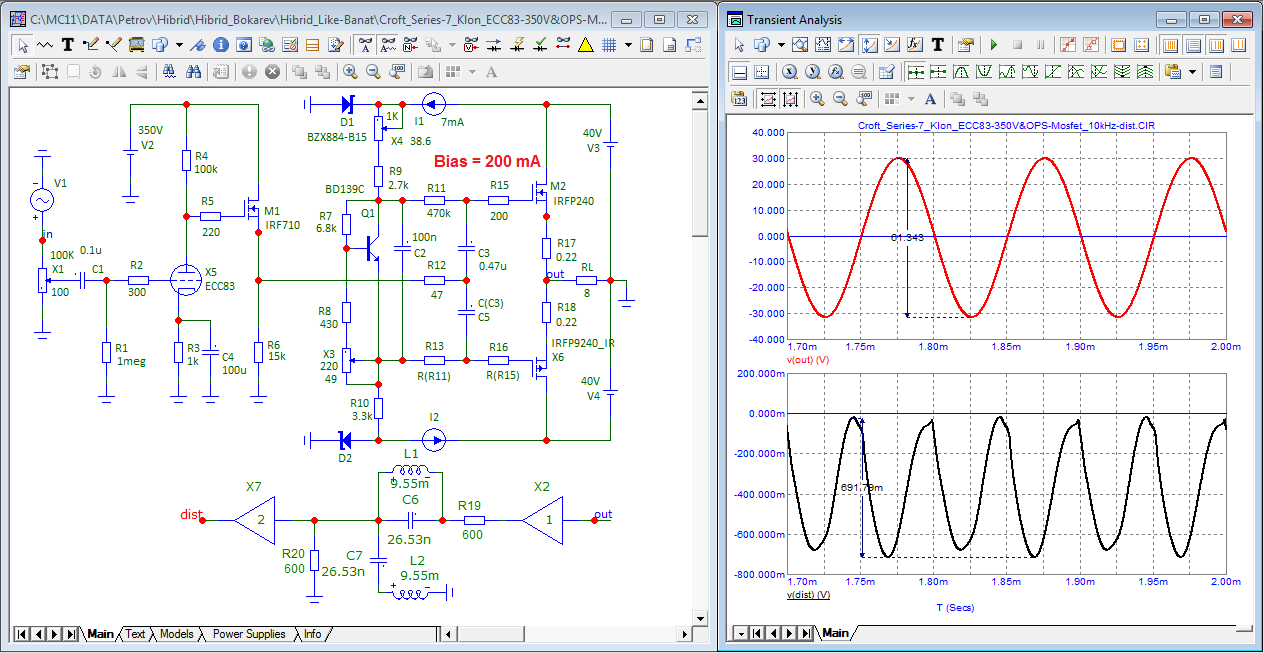

10Khz sinusoida i 20Khz cetvrtka , mirna struja IQ=200mA ,THD spektar se pri punoj izlaznoj snazi (60Vpp/8R) sastoji od 1% drugog harmonika dok su ostali visi harmonici znacajno potisnuti , sto je veoma slicno kao kod najboljih Single End triodnih pojacala snage ako ne i mnogo bolje !





Izmenjeno Februar 6 od BANAT

[Zen Mod]

1 hour ago, BANAT said:

10Khz sinusoida

sve super, ne sumnjam ....... jedino da priupitam koliki ja gain

e sad, in vivo, uraditi to i poslusati; obavezno probati i varijantu sa NFB, da se podesi da CLG bude za 2Vrms za punu snagu

onda to uraditi sa bar dve varijacije i poslusati jednu sa ECC81 (oba sistema u paraleli), drugu sa E810F (6Ж52) u triodi

pa da se cuje sta usi kazu

[Zen Mod]

3 hours ago, Mikorist said:

Zvekneš Charcroft Z-Foil



eo, predlazem test

ja napravim Tanka preamp, SE da bude jeVtinije, 2 komada

jedan napravim sa regularnim MF otporima u atenuatoru, drugu napravim sa z-foil koje ti finansiras; za 2^6 matricu treba 13 komada po kanalu

zatvorim oba, nalepnica A, nalepnica B, ja znam koji je koji

ako na slusnom testu, sasvim prostom i regularnom, pogodis i obrazlozis zasto mislis da je "taj" primerak za Z Foil, ostavljam ti isti bez paru i dinar



[Mikorist]

Ja bih već sastavio takav atenuator u Whammy da imam tolike pare na bacanje.

Da dobijem na lotou, veruj mi da ne bih gubio vreme na A-B testove.

Samo bih kupovao sve redom što lično smatram najboljim.

[BANAT]

1 hour ago, Zen Mod said:

sve super, ne sumnjam ....... jedino da priupitam koliki ja gain

e sad, in vivo, uraditi to i poslusati; obavezno probati i varijantu sa NFB, da se podesi da CLG bude za 2Vrms za punu snagu

onda to uraditi sa bar dve varijacije i poslusati jednu sa ECC81 (oba sistema u paraleli), drugu sa E810F (6Ж52) u triodi

pa da se cuje sta usi kazu

ukupan gain pojacala je oko 35db , i odredjen je direktno dosta velikim naponskim pojacanjem ulazne jedne polovine ECC83 jer su ostala dva sledeca stepena followeri bez pojacanja napona ,

ta velicina ukupnog naponskog pojacanja odgovara rezultatima simulacije gde se za 1Vpp na ulazu ampa dobija oko 60Vpp/8R na izlazu ampa ,

oko35 db pojacanja ostavlja mogucnost da se uz primenu GNFB pojacanje smanji na nekih standardnih oko recimo 20db , tako bi ukupna izoblicenja bila svakako smanjena ali ostaje pitanje sta bi se u tom slucaju desilo sa THD spektrom ? , verovatno bi se drasticno promenio , u nekim segmentima na bolje ali i u nekim segmentima i na gore ,

licno zarad smanjenja ukupnog max. gaina pojacala radije bih upotrebio neku triodu srednjeg pojacanja , recimo kao sto je ECC82 , ili sto da ne i ECC81 , ali bih izbegao GNFB .

Izmenjeno Februar 6 od BANAT

[John Coltrane]

možda koristi a ne škodi

ima više videosa, dobar kanal....



[BANAT]

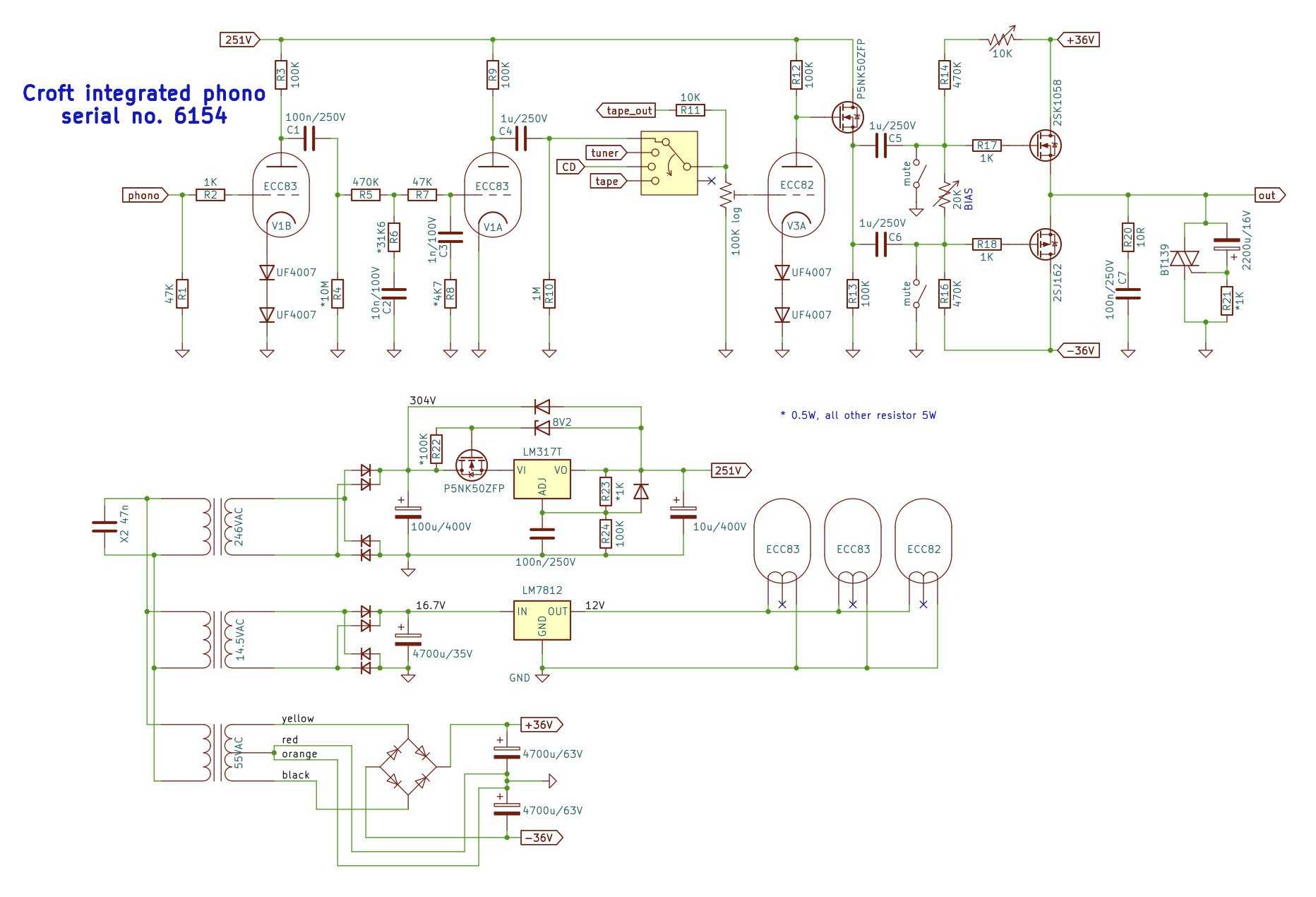

Glen Croft integralac...
