LT1963/LT3015 napajanje računica i datasheets

[NIXIE]

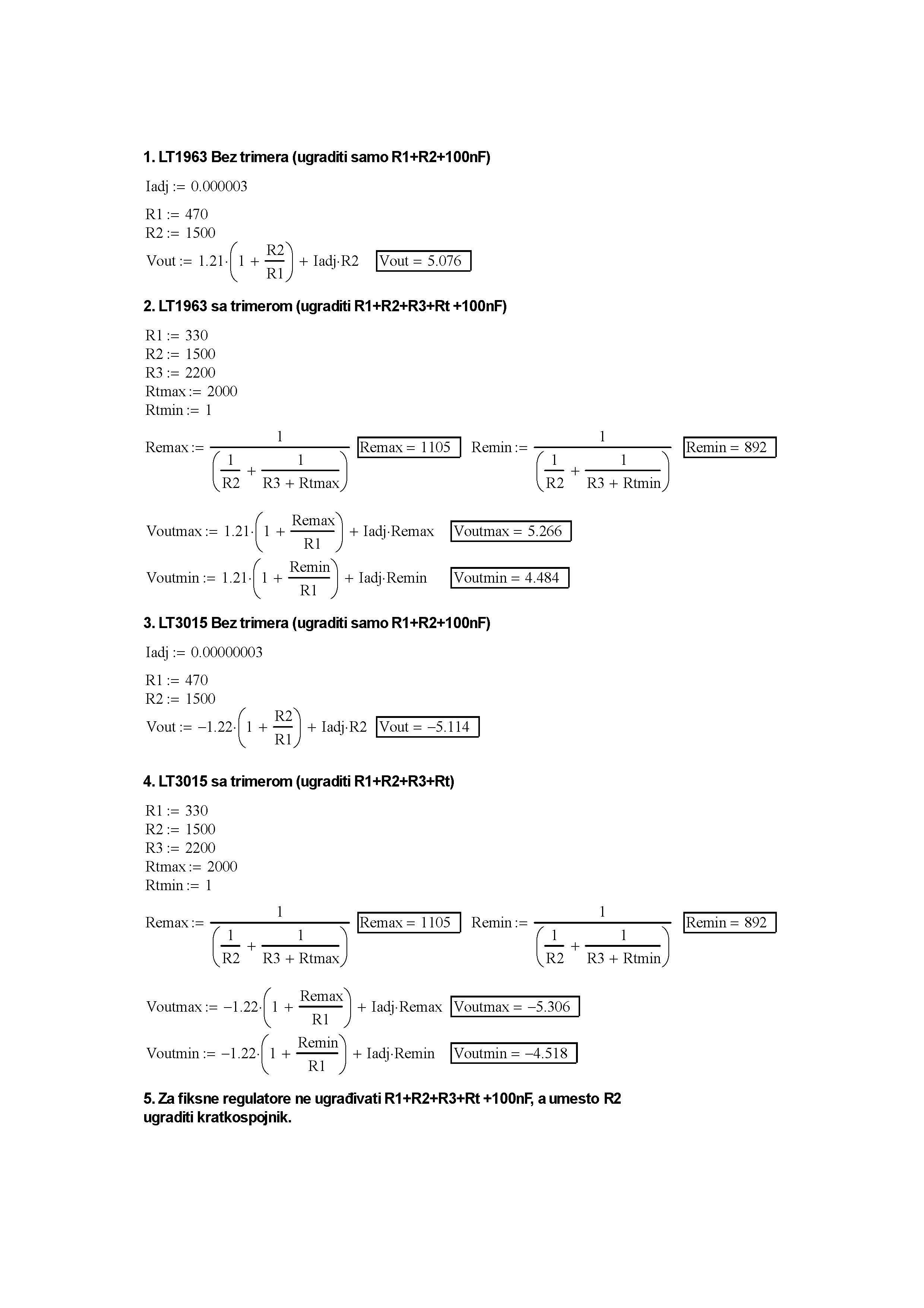

Pošto me više njih pitalo koje su vrednosti otpornika i trimera za onaj Miro PSU2 sa bigdiy, evo svega na jednom mestu. Odvojio sam ovo posebno, jer je već prevelika gužva u temi o Miro dakovima.

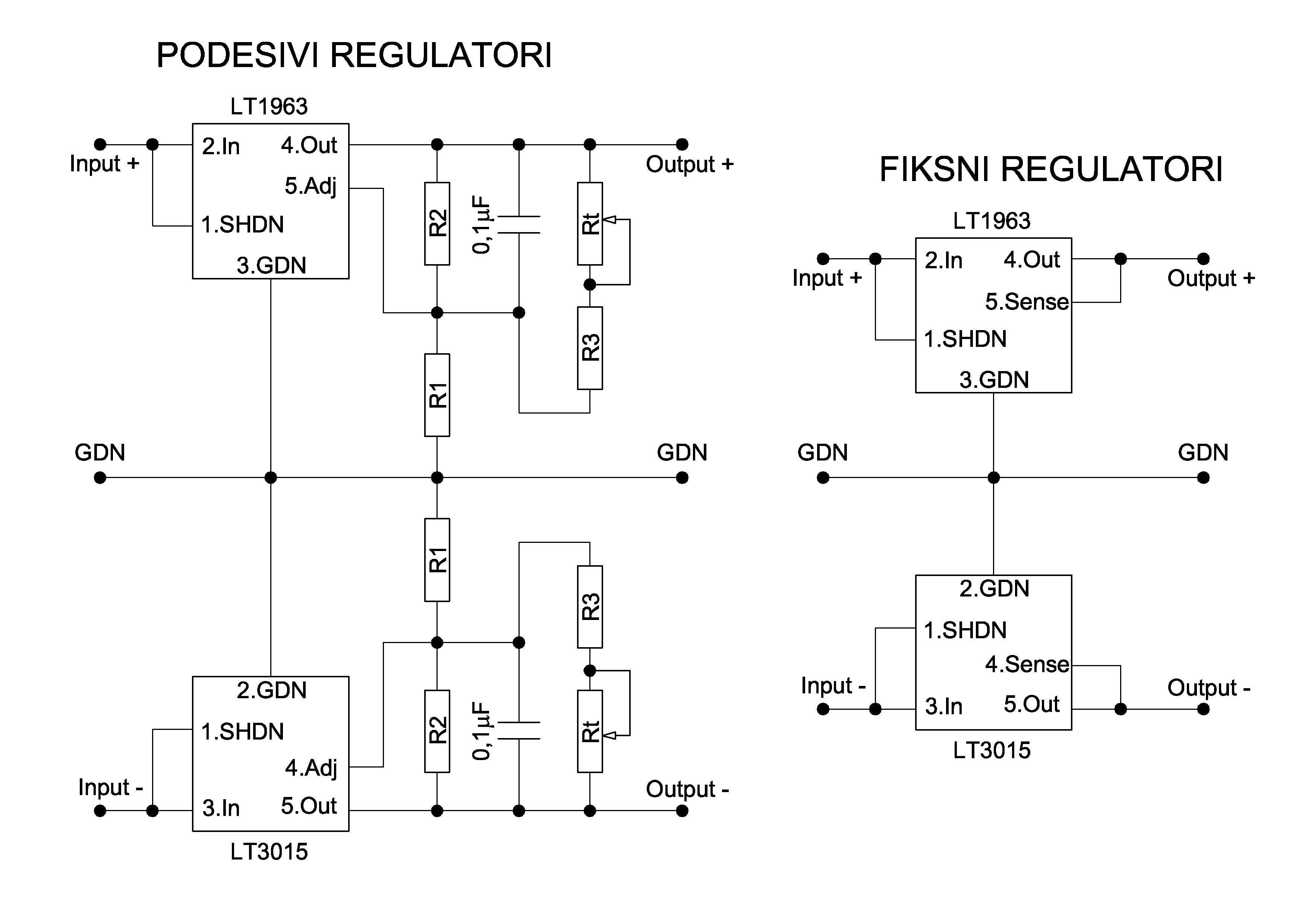

Stavio sam iste vrednosti elemenata za pozitivni i negativni regulator, nema razloga da bude drugačije.

Kondenzatori 100nF paraleno R2 ne znam jel pomažu ili odmažu radu regulatora, Miro ih je stavio, nema ih u datasheets.

Mogu se koristiti fiksni regulatori 12V i 5V umesto podesivih. Izbace se svi elementi za regulaciju (otpornici, trimeri i 100nF), a umesto R2 se stavi kratkospojnik.

1963aff.pdf 3015fb.pdf

[NIXIE]

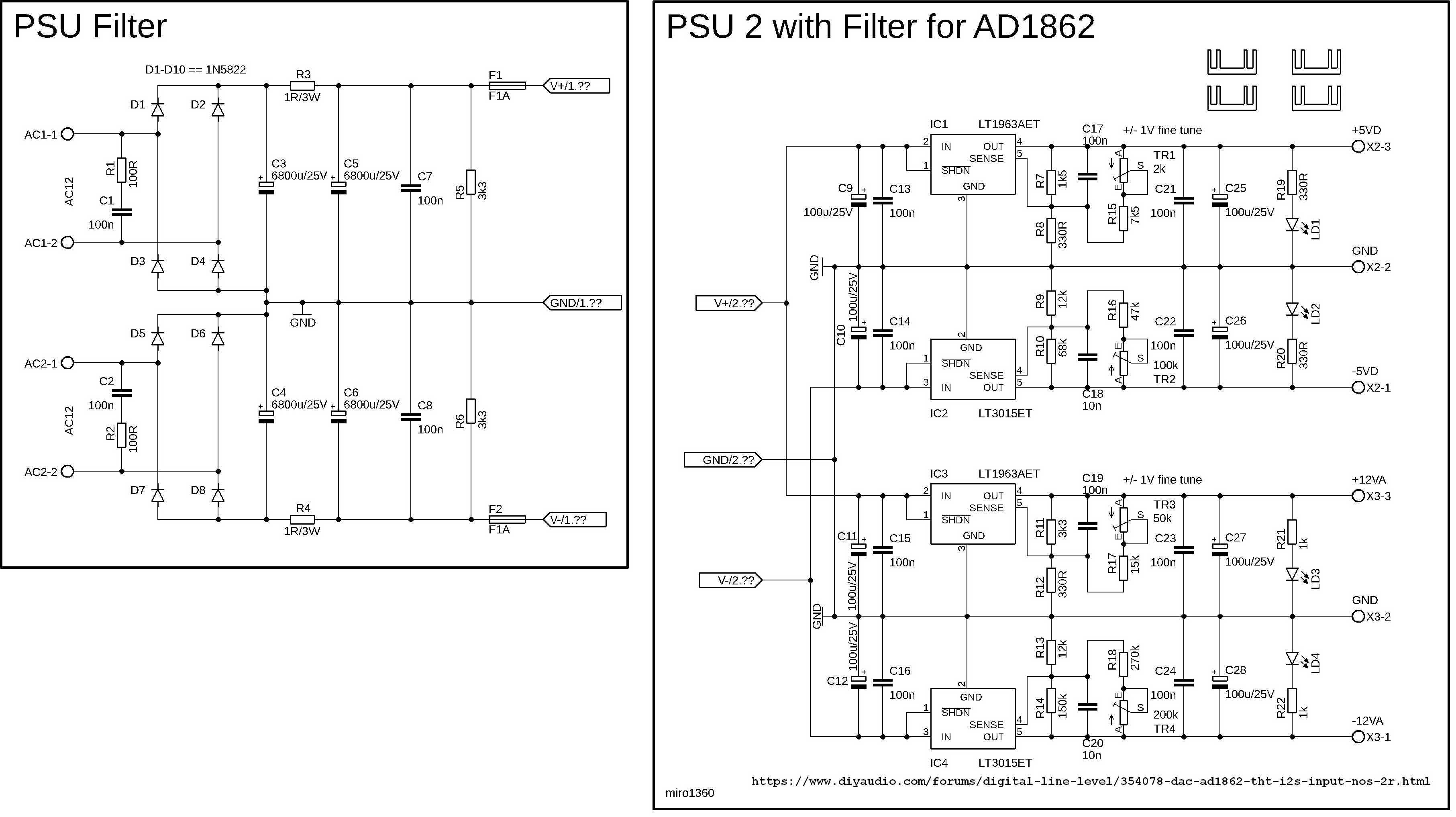

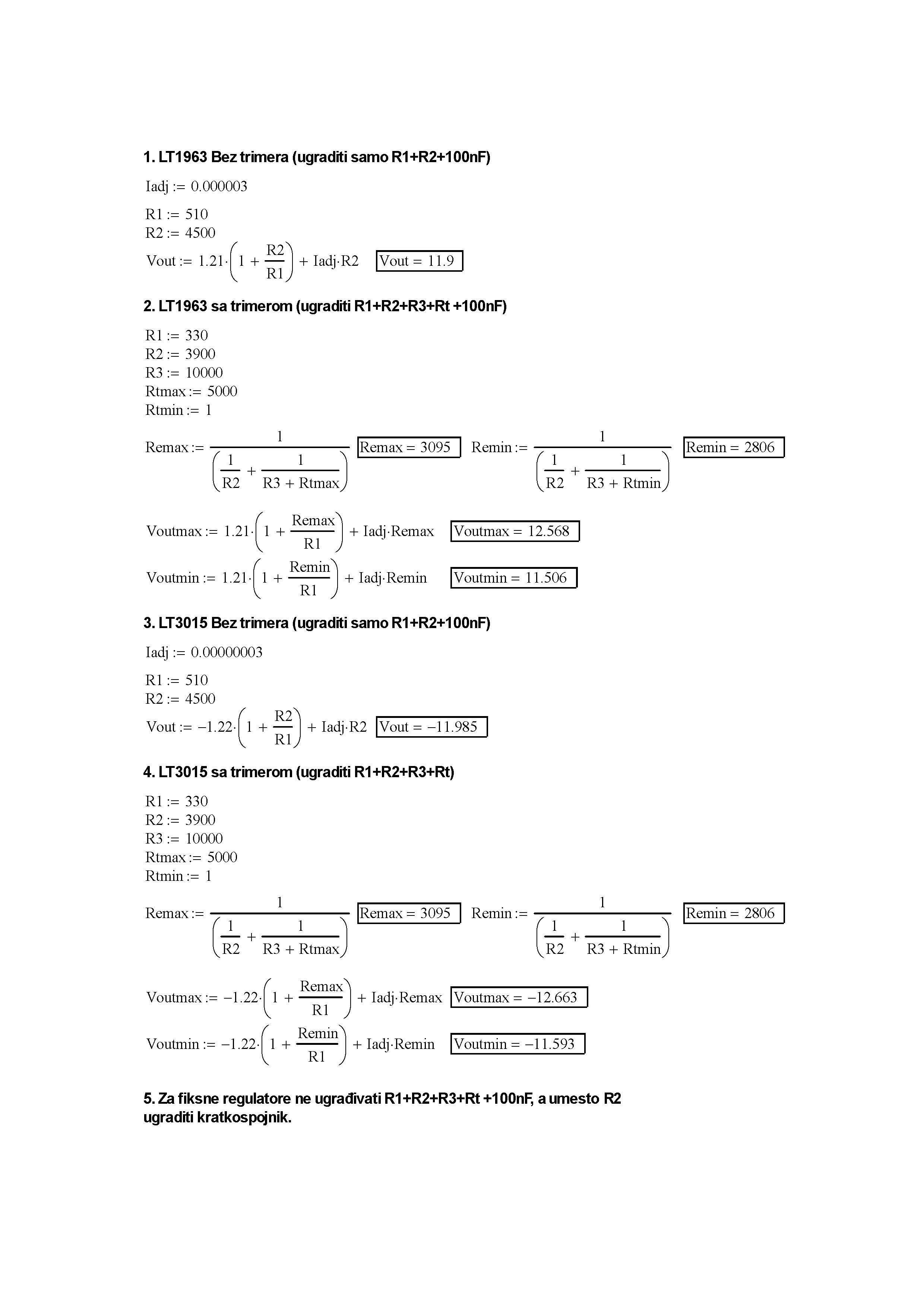

Evo i originalne šeme. Vidim da ima sitnih grešaka na ovim Miro šemama koje se tiču vrednosti pojedinih otpornika. Proverio sam za +5V i  ne može sa ovim vrednostima da se dobije 5V nego više, 5,8-6V otprilike. Da bi se dobilo 4,75-5,4V umesto 7k5 staviti 2k7.  Za +12V je dobro, 11,1-12,7V. U svakom slučaju tu su formule pa može da se izračuna.



[bnb]

Podesivi takav sklop ,sa hldnjakom,konektorima i zalemljen, na Aliju košta nešto preko 10eura.

Mislim da je neisplativo to praviti.

[NIXIE]

Imam i Alija i Mousera

I podešavanje napona sa Alija neće da radi kako je zamišljeno jer je bedan SMD trimer. Fiksni otpornici i vozi Miško.

Izmenjeno Avgust 4, 2023 od NIXIE

[Brijac]

35 minutes ago, bnb said:

Podesivi takav sklop ,sa hldnjakom,konektorima i zalemljen, na Aliju košta nešto preko 10eura.

Mislim da je neisplativo to praviti.

A zavisi pravis li da ti drzi vodu ili pravis da ti zapravo radi dobar posao Ima ali svoje cari, ali daleko je to od dobrog.

[shonne]

Jos se zezate sa tim regulatorima.  Shunt od kad programeri preuzeli, otisli u penziju 😁

[NIXIE]

Pa ima ih još koji prave te dakove sa tim napajanjima. Nisu svi skloni eksperimentisanju, a i imaju pločice.

Ko oće šanta da pravi, nek se snalazi.

[shonne]

Boring 🤗😛

[Zen Mod]

dolazimo u godine kad su stentovi aktuelniji od serijskih i shuntova





[NIXIE]

Dobro je da i to neko zna da radi, još malo, dok svi ne uteknu u Germany. Lako je naći Pakistanca da vozi Bus, za doktore je već frka.

[NIXIE]

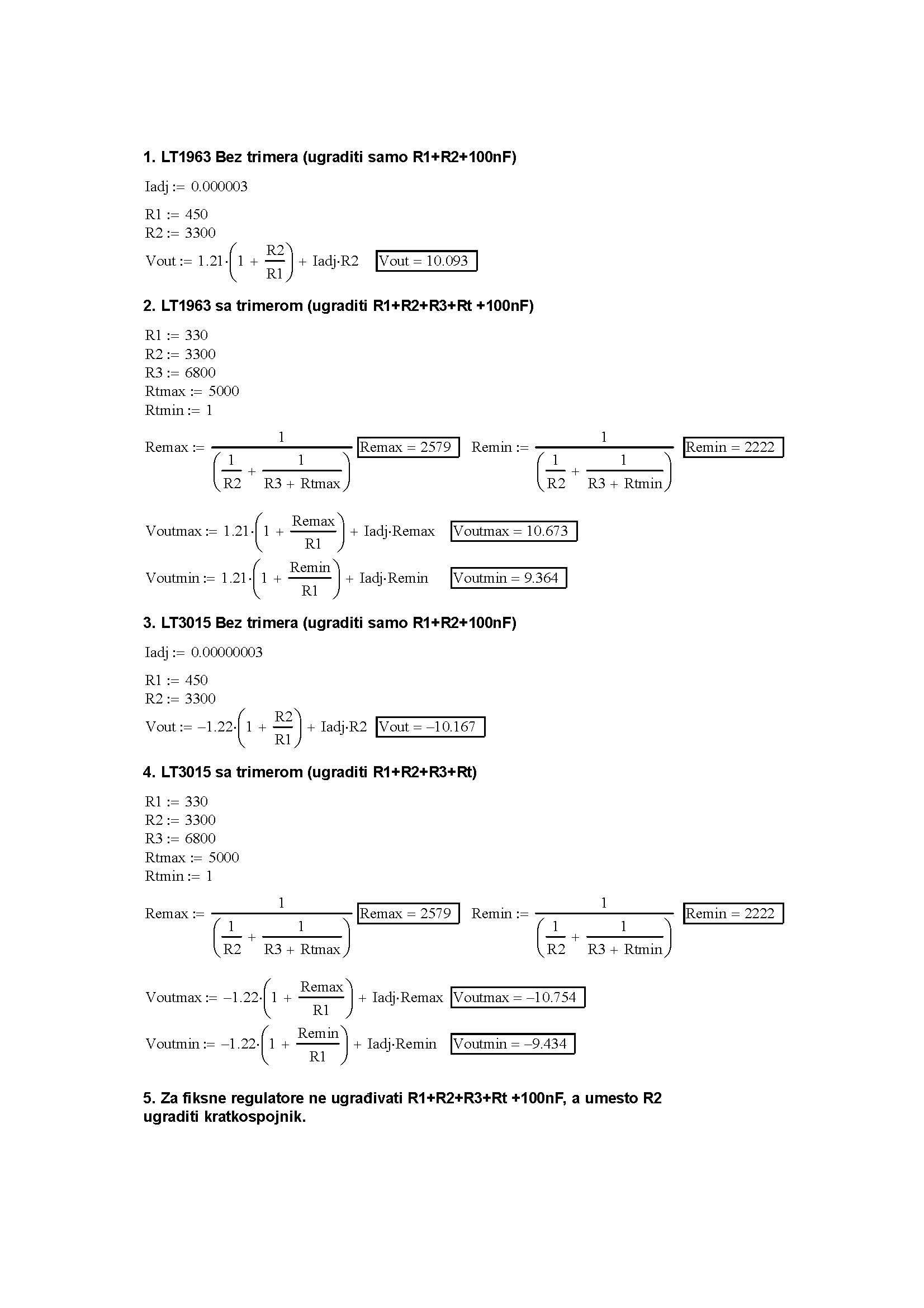

Evo podataka o vrednosti otpornika za +-10V PSU2. To pasuje za digitalni deo AD1862 čipa. Može i +-12V samo voditi računa da negativno napajanje digitalnog dela mora biti malo manje negativno od negativnog napajanja analognog dela. Najniži radni napon digitalnog dela je +-5V a analognog beše valjda +-10V, piše u datasheet za AD1862. Zbog svega navedenog sam odabrao +-10V za digitalni deo i +-12V za analogni deo. To sve dođe na jednu PSU2 pločicu, i ostaje napajanje za JLS i AK kartice, ko šta voli.

Pojavile su se neke nove SPDIF risiver kartice, slične ko prethodne samo je umesto AK4113 na njima AK4118 čip. Ima li nema li razlike u zvuku, pojma nemam.
