TDA7396 pojačalce


NIXIE

Preporučeni Komentari

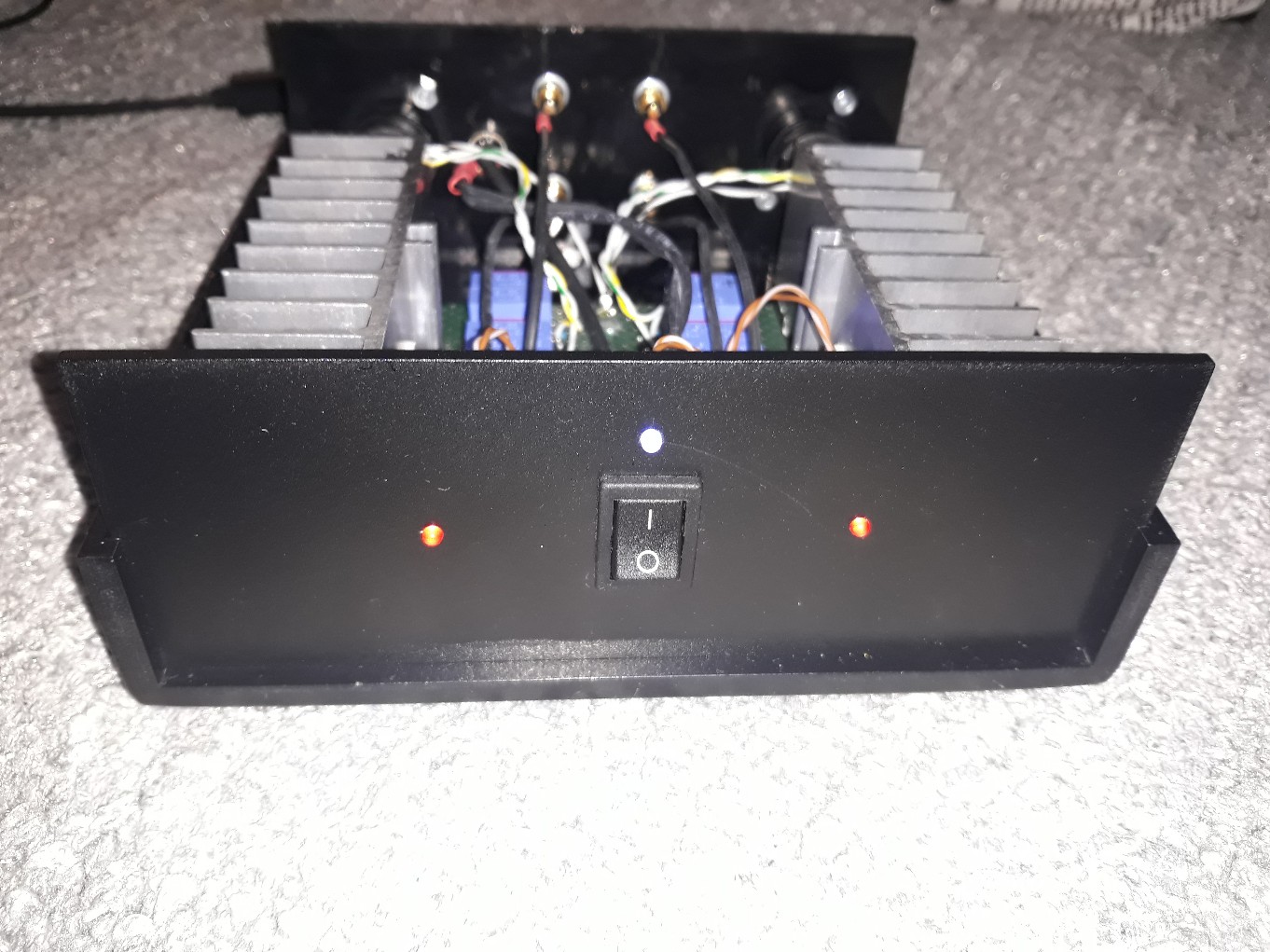

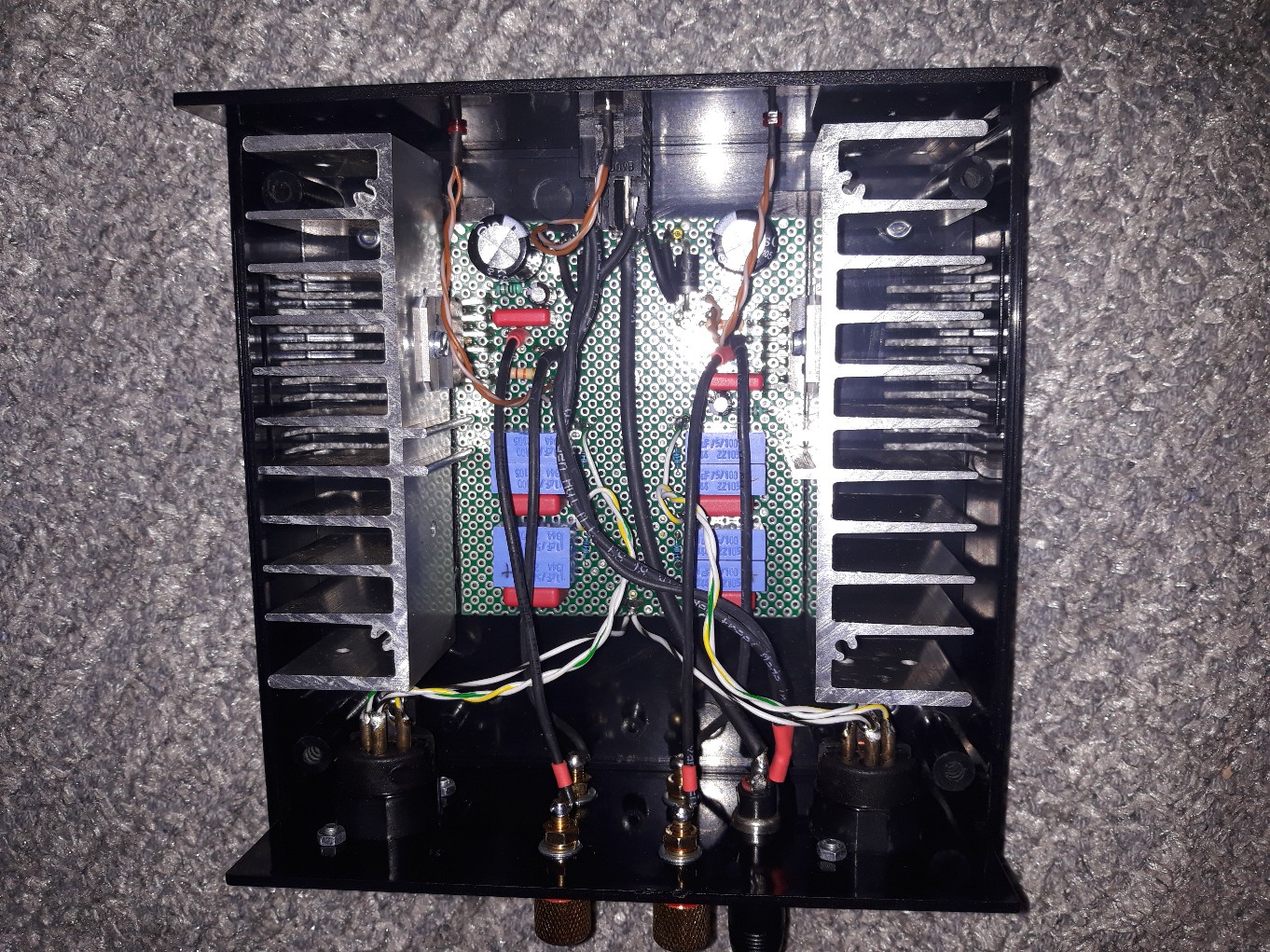

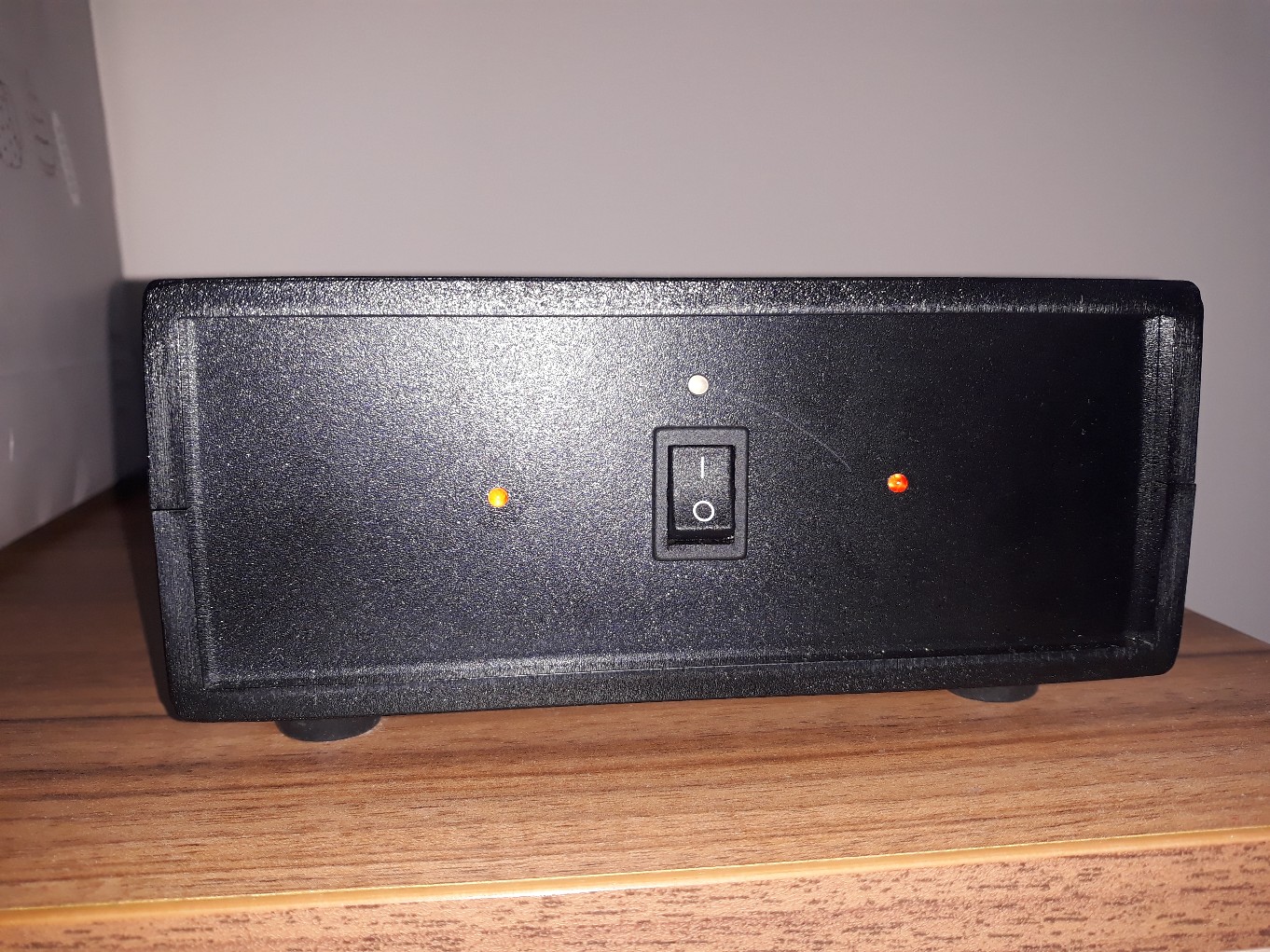

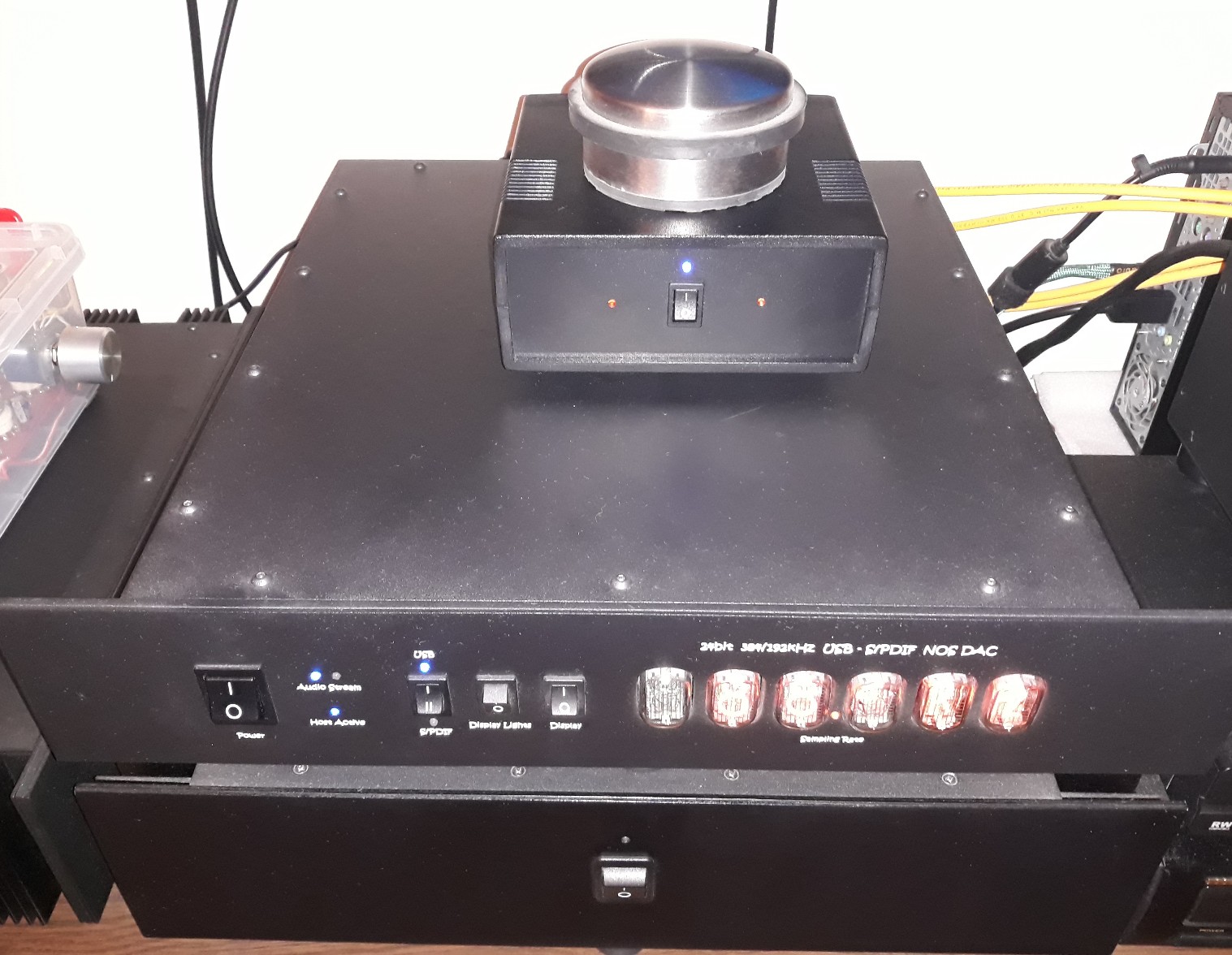

Stoji mi ko siroče već neko vreme skoro sklopljeno samo nikako da dođe na red. Odvojio sam malo vremena da ga dovršim i probam.

Šta reći, teško je poverovati da svira ovako dobro sa brick Kineskim napajanjem od laptopa 19.5V 90W. Tih 90W uzeti sa rezervom, a imam i jače originalno ASUS napajanje 19.5V 120W.  Imam i HP napajanje iste voltaže od 230W ali tu je veći DC konektor i treba mi za PC.

Snaga sa 1% THD je 2x15W na 8oma, 2x30W na 4oma. Max. snaga je 2x45W na 2oma.

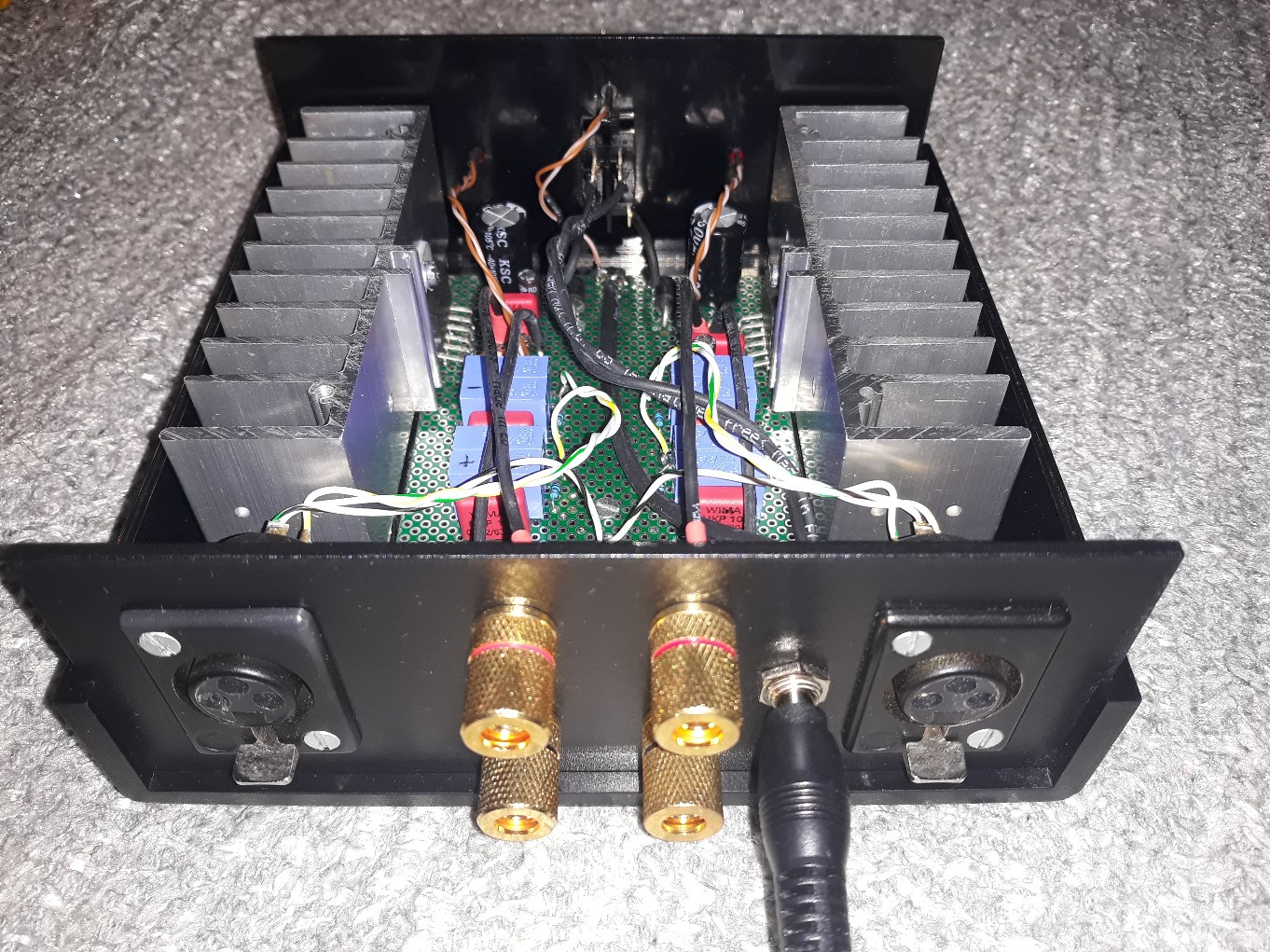

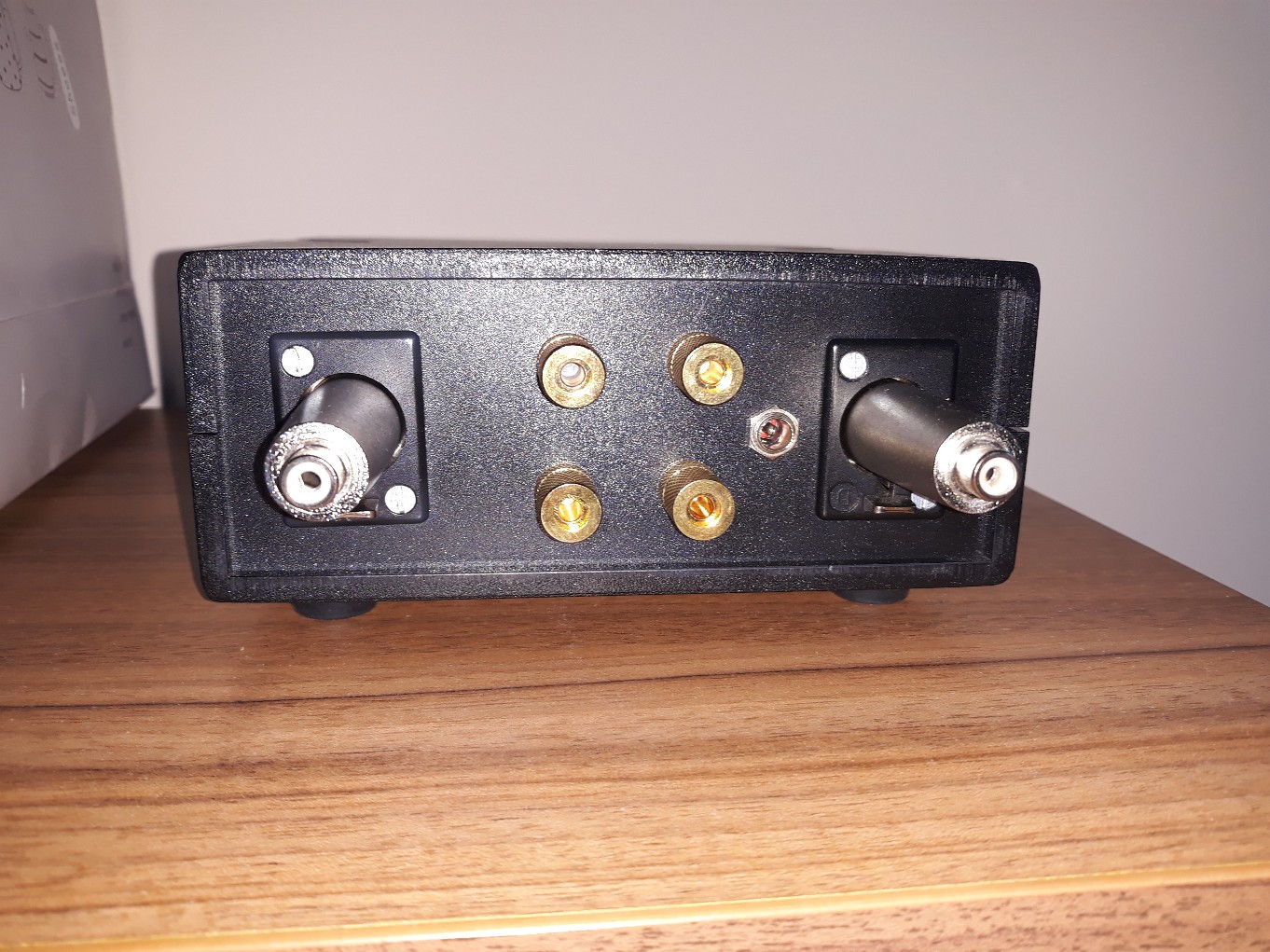

Pojačalo ima balansirane ulaze, za SE vezu na Aikido preamp koristim Kineske adaptere BAL/SE.









Link to comment
Podeli na ovim sajtovima

Ovi mali TDA cipovi zvuce bolje nego sto kostaju. Meni TDA 7297 svira u spavacoj sobi. Da me ne svrbi da se grejem na A klasu, mogao bih da zivim i sa chipicem. :)

S'druge strane, od ovih maleckih D klase mi zuji u usima...

Link to comment
Podeli na ovim sajtovima

pre 31 minuta, shonne reče

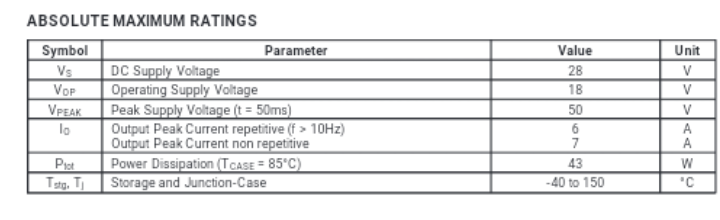

Znam to. 28V je napon crkavanja. 18V je max. da radi normalno. Imam diode za zaštitu od obrnutog polariteta, taman će na njima biti barem 1V pad napona kad povuče malo jaču struju.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

pre 29 minuta, shonne reče

Moze to da ima i drugu svrhu. Mono ampic za razne stvari 🤗

Pojačalo za slušalice. Ili za merenje zvučnika, bez rizika sa velikim pojačalima. Uzeo sam još jedan TDA7396 baš za tu namenu.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

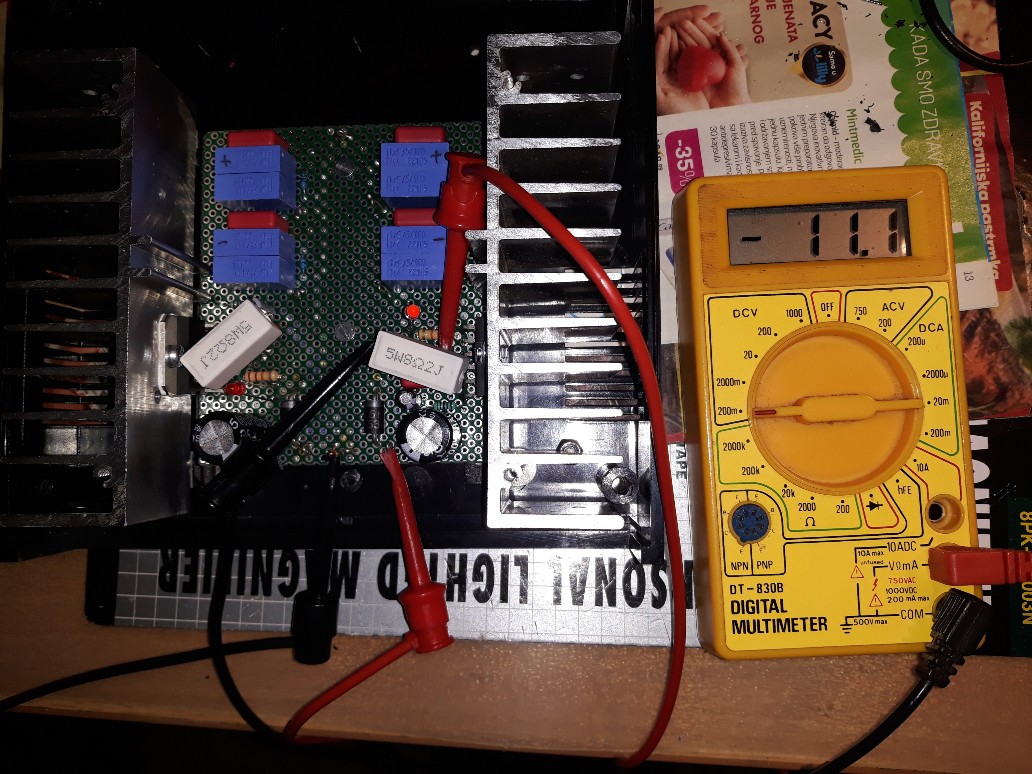

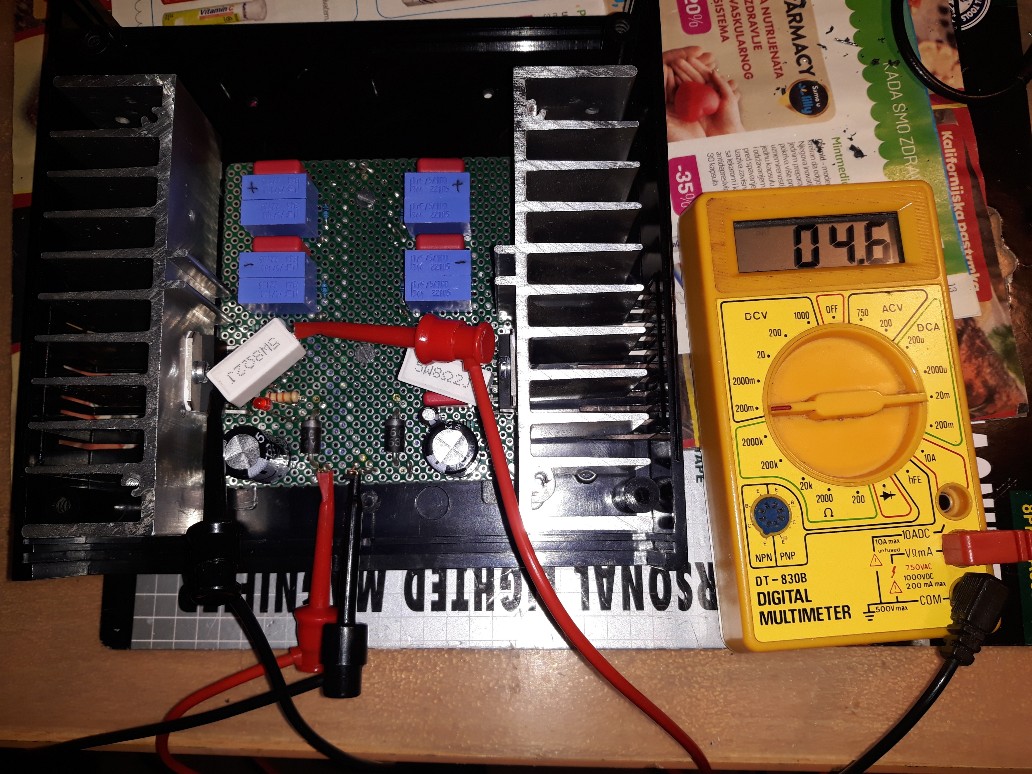

Ima još. DC offset je mali, 5 i 11mV po kanalima. Struja bez signala oko 100mA po kanalu. Na svakom izlazu je prisutan DC napon (približno pola napona napajanja). Bez zakačenih zvučnika ne radi, sijaju crvene LED. Ima gomilu nekih zaštita, a LED sija i pri klipping-u.



Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

ma ne, nisam u solid state-u.

ja sam na dark side, gorepomenute plocice koristim kojekude

za komp, u radionici, u riznici i za probanje phono modula.

konkretno, koristim PAM 8610 i TPA 3110.

ovaj 3110 ima stereo varijanta 2x 15W i mono 30W (bridge).

prvi je oko 250 din. a drugi oko 400 din.

Link to comment
Podeli na ovim sajtovima

On 7.11.2022. at 21:35, чика-Брка reče

koristio i ja kojekude.

sad sam presao na PAM i TPA.

:guitarplayer:

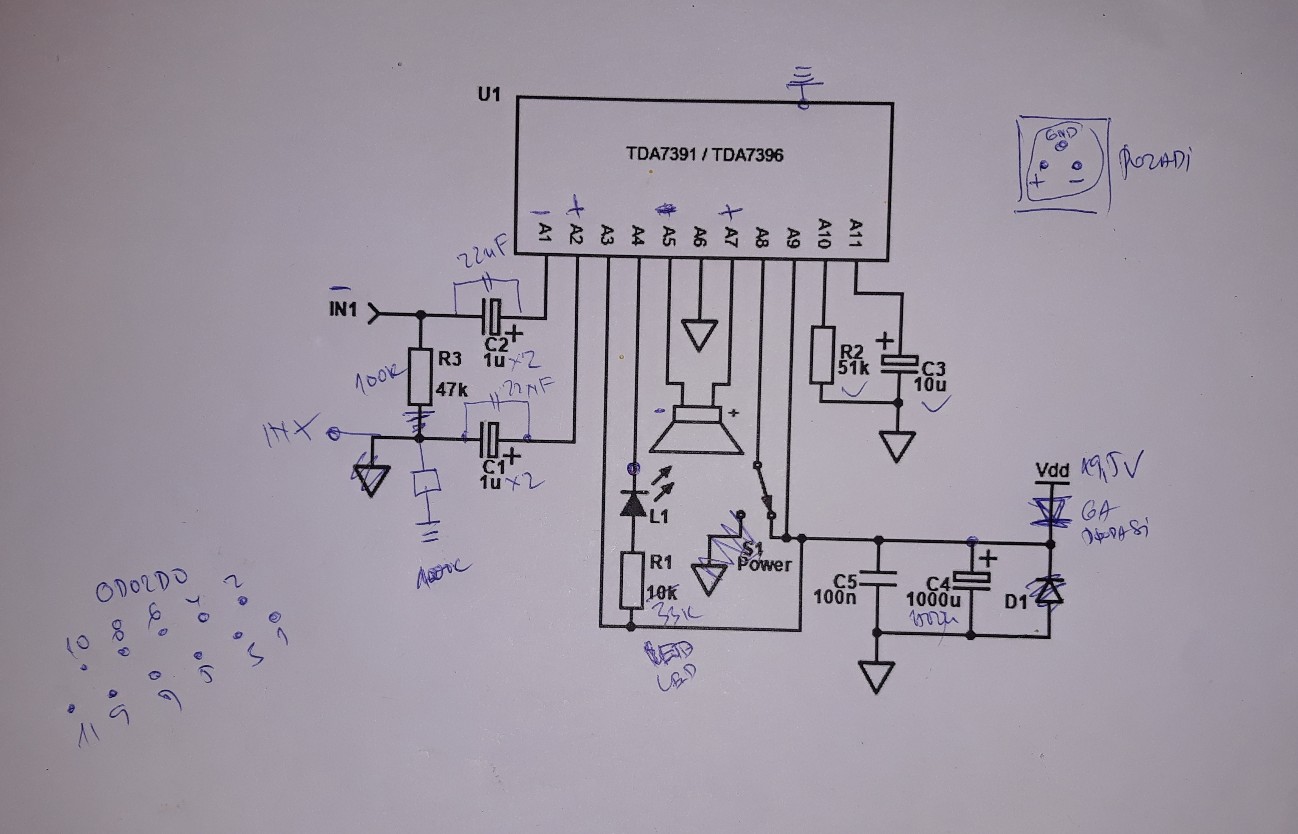

Ima jedan problemčić sa ovim pojačalcem koji ne umem da uklonim. Čuje se "bup" kad se pali, skoči membrana basa,  ali samo na jednom kanalu, drugi ne mrda. Mislio sam da nešto nije dobro povezano oko mute sklopa (10uF+51k), međutim nije do toga, sve je dobro povezano. Probao sam da povećam mute kondenzator dodavanjem još 10uF, sve što sam postigao je da odložim "bup". Ispostavilo se da se to čuje nakon mute perioda. Može biti problem što sam povećao dosta ulazne kondenzatore na 2uF (po datasheet ide 0,22uF ali to je baš malo za ulaznu impedansu 55-60koma), verovatno se čuje njihovo punjenje jer su ulazi na virtual GND što znači otprilike na pola Vcc, ali zašto samo na jednom kanalu, nije mi jasno. Ima li neko neki predlog šta bih još mogao uraditi da to smanjim ili uklonim?

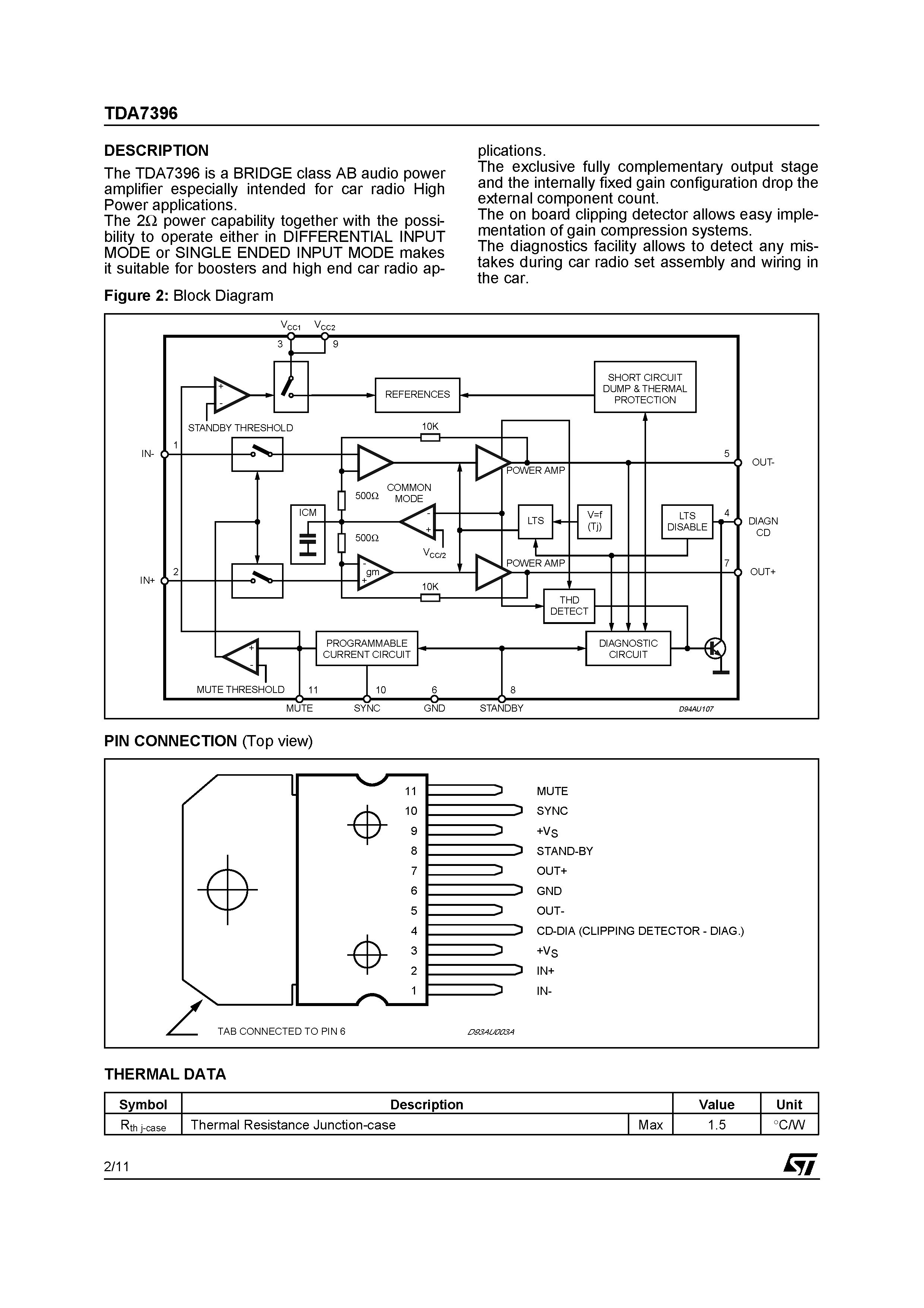

Pages from tda7396.jpg

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Popravljeno. Znači ne mogu da verujem da sam promašio jednu tačkicu da zalemim za žicu, nego zalemio onu tačku pored praznu. Sad se čuje tiho "cak" ali isto na oba kanala i bez mrdanja membrana, praktično totalno nebitno. To je verovatno zbog male razlike u kapacitetu ulaznih kondenzatora odnosno njihove tolerancije. Da sam znao upario bi ih što bolje, sad je kasno da se sa tim mlatim, mrzi me a i rupe su metalizirane.

Link to comment
Podeli na ovim sajtovima

  • 4 nedelje kasnije...

Final Touch.

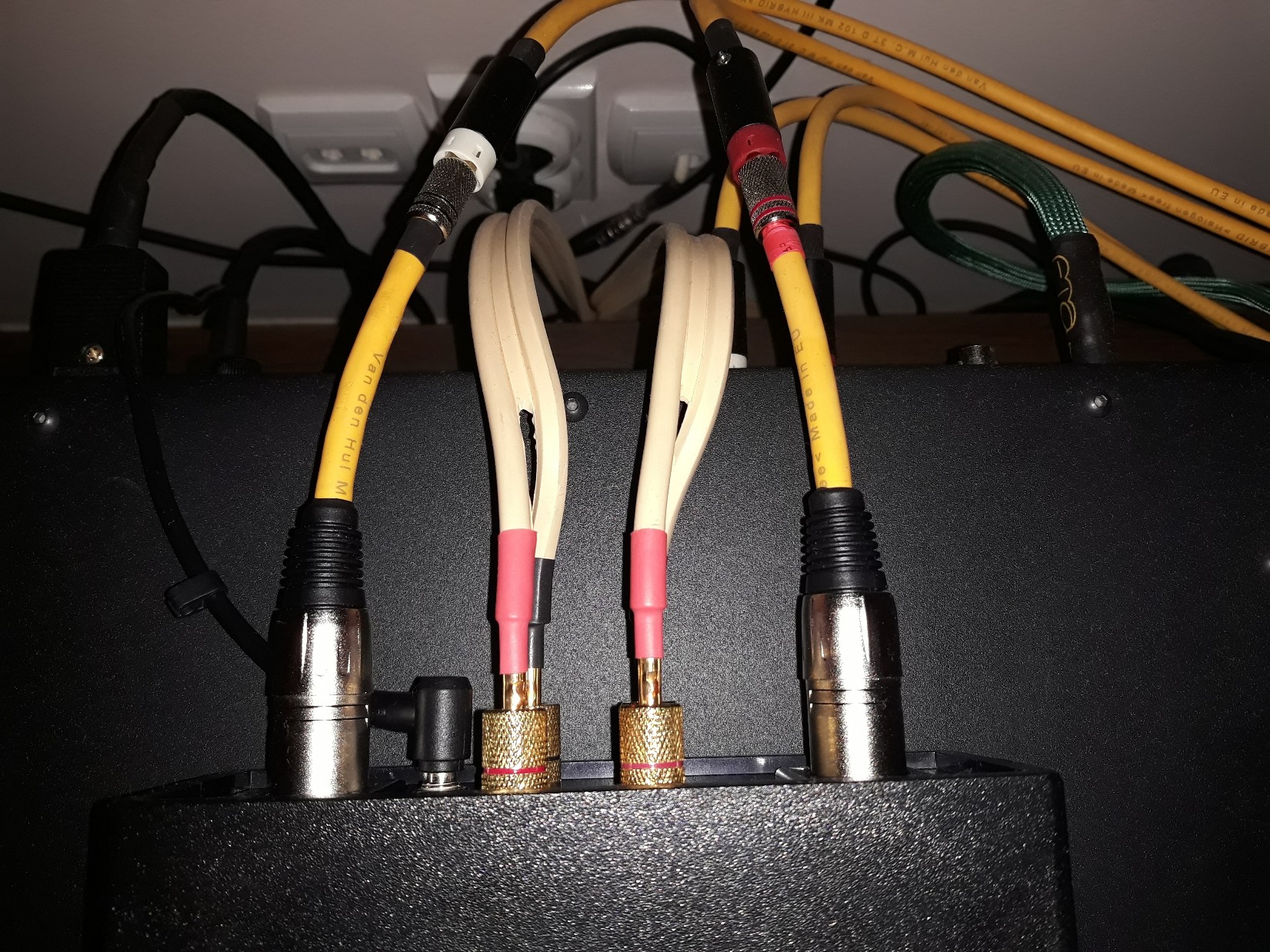

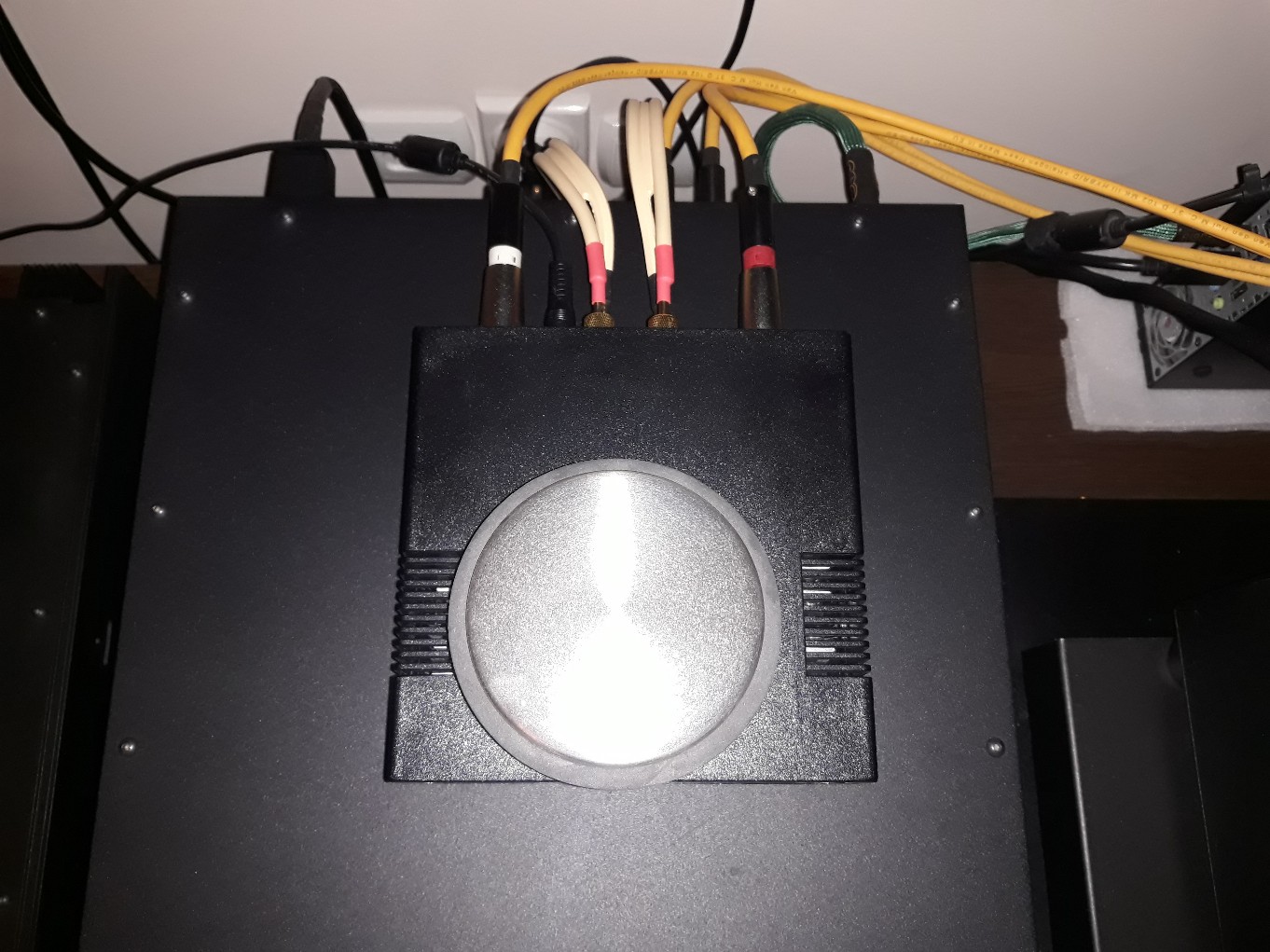

Napravio adapter XLR/RCA sa nekim viškom parčića VDH D102MK3 i baš se čuje da je bolje od Kineskog adaptera. Jedino što je Kineski kompaktniji od ovog i jedno 5x jeftiniji, a i nema posla oko njega, samo se ubode de treba. :haha:

Nemam vremena za bilo šta ozbiljnije, pa se zezam ovim sitnicama.
