AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[pmiroslav81]

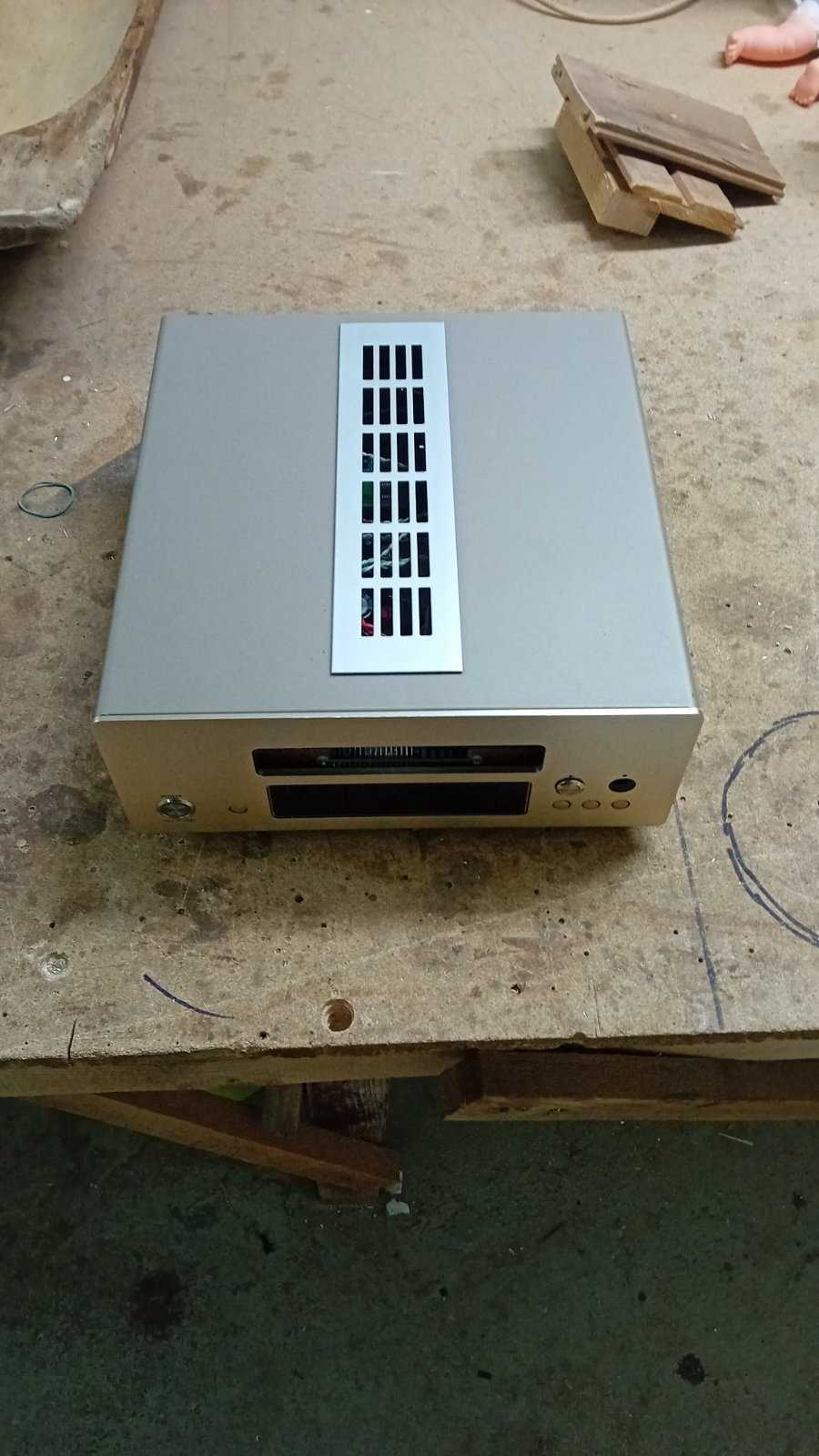

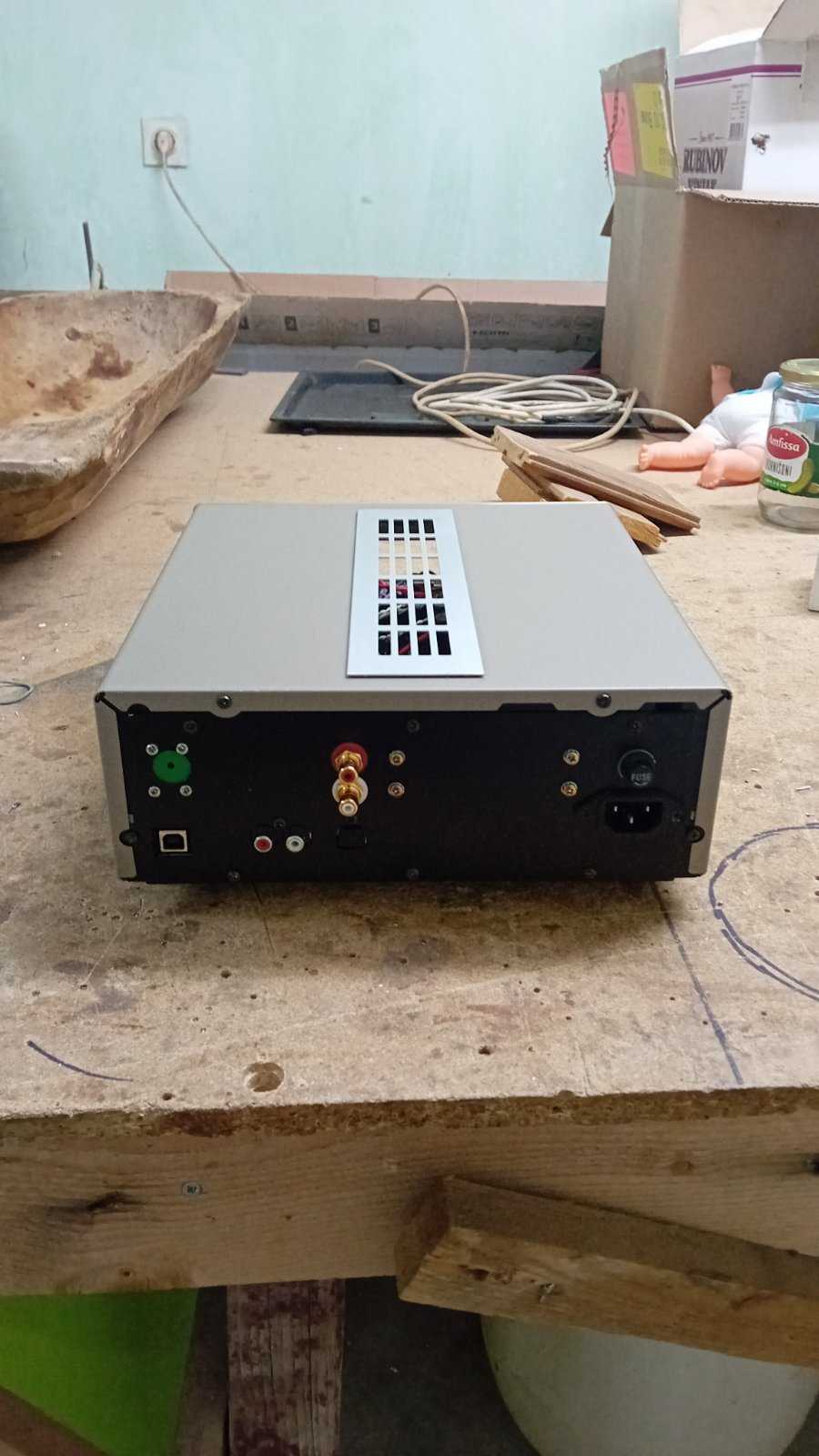

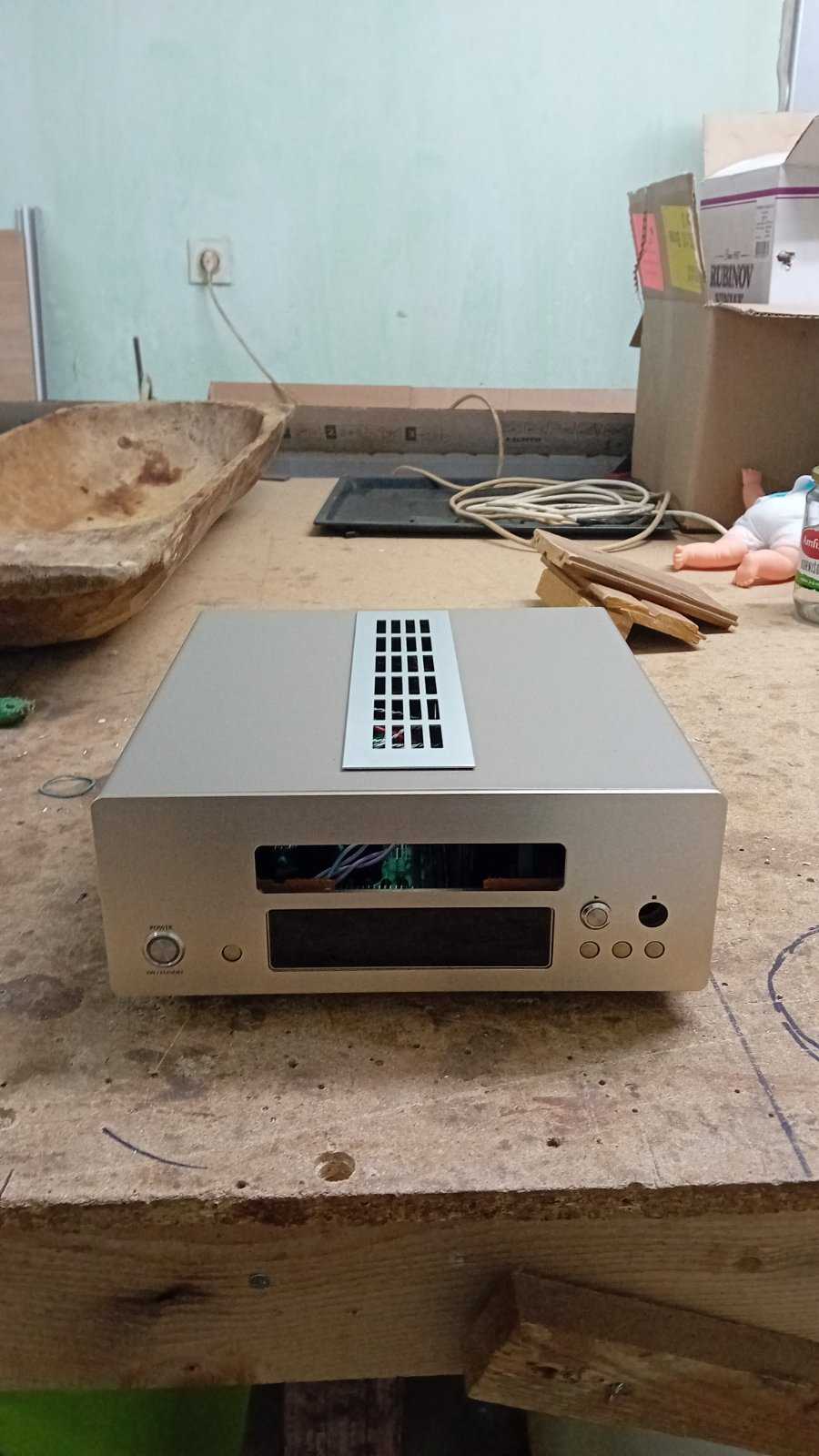

Polako se zavrsava AD1865 🙂

[pmiroslav81]

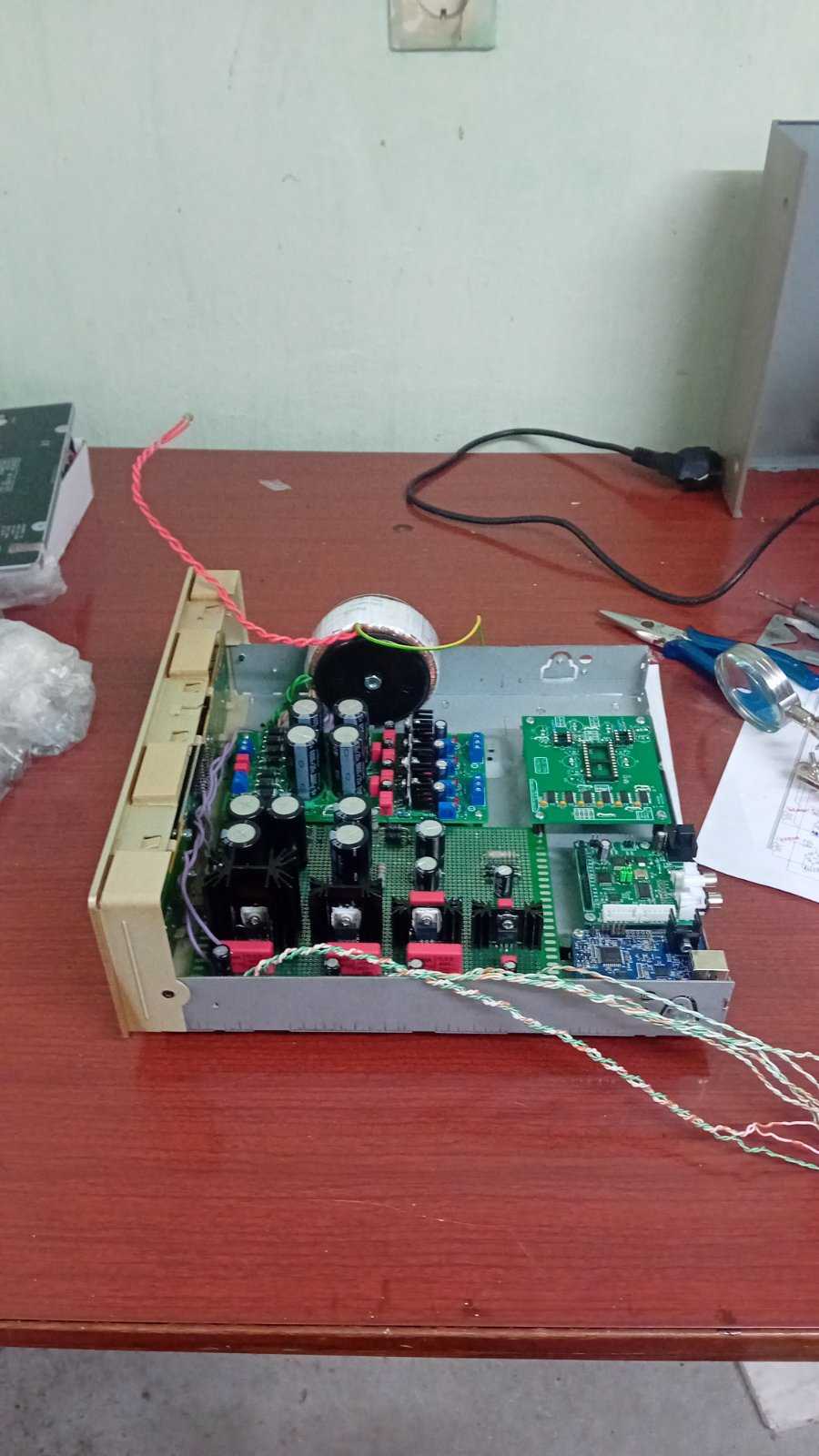

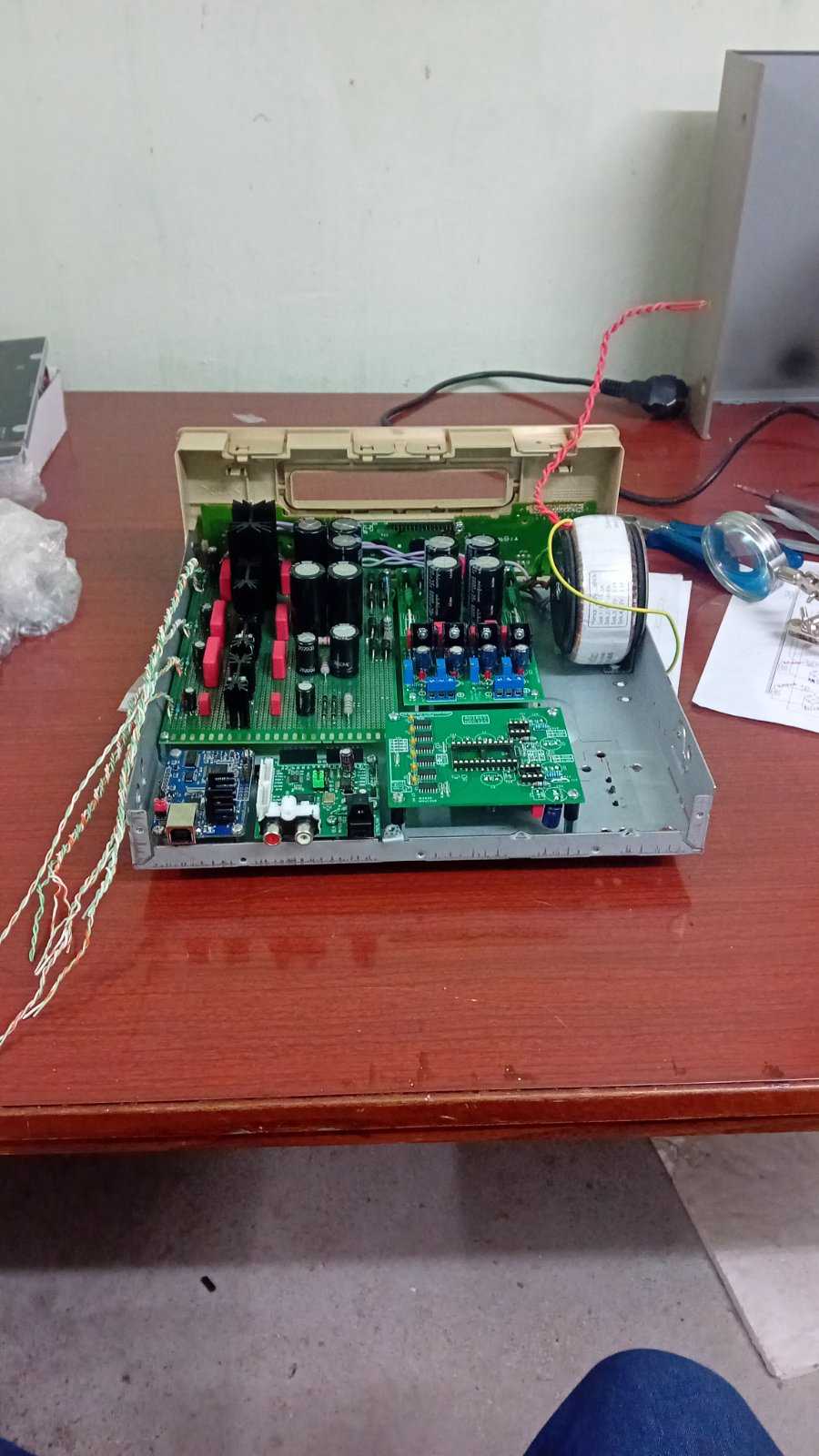

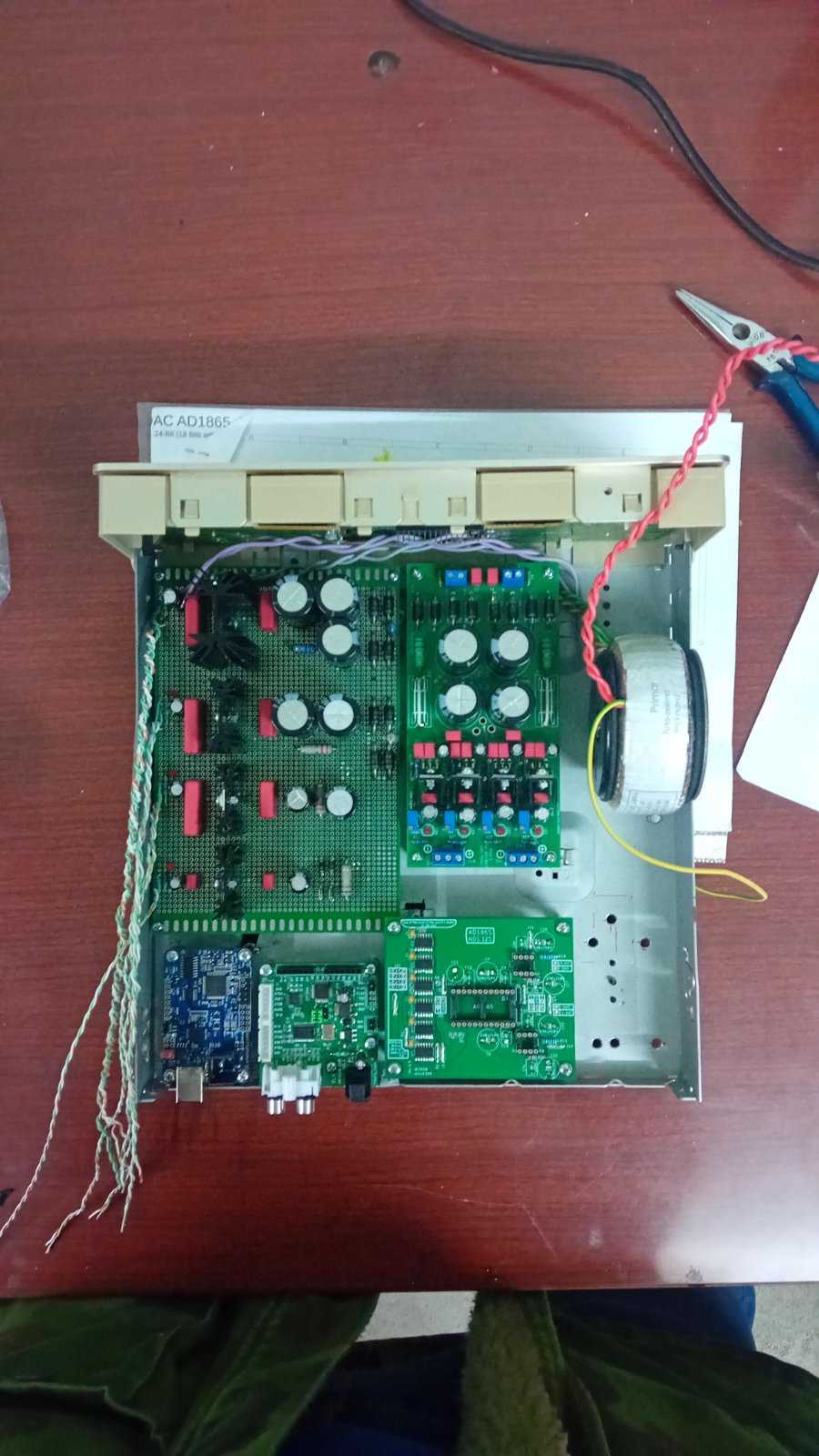

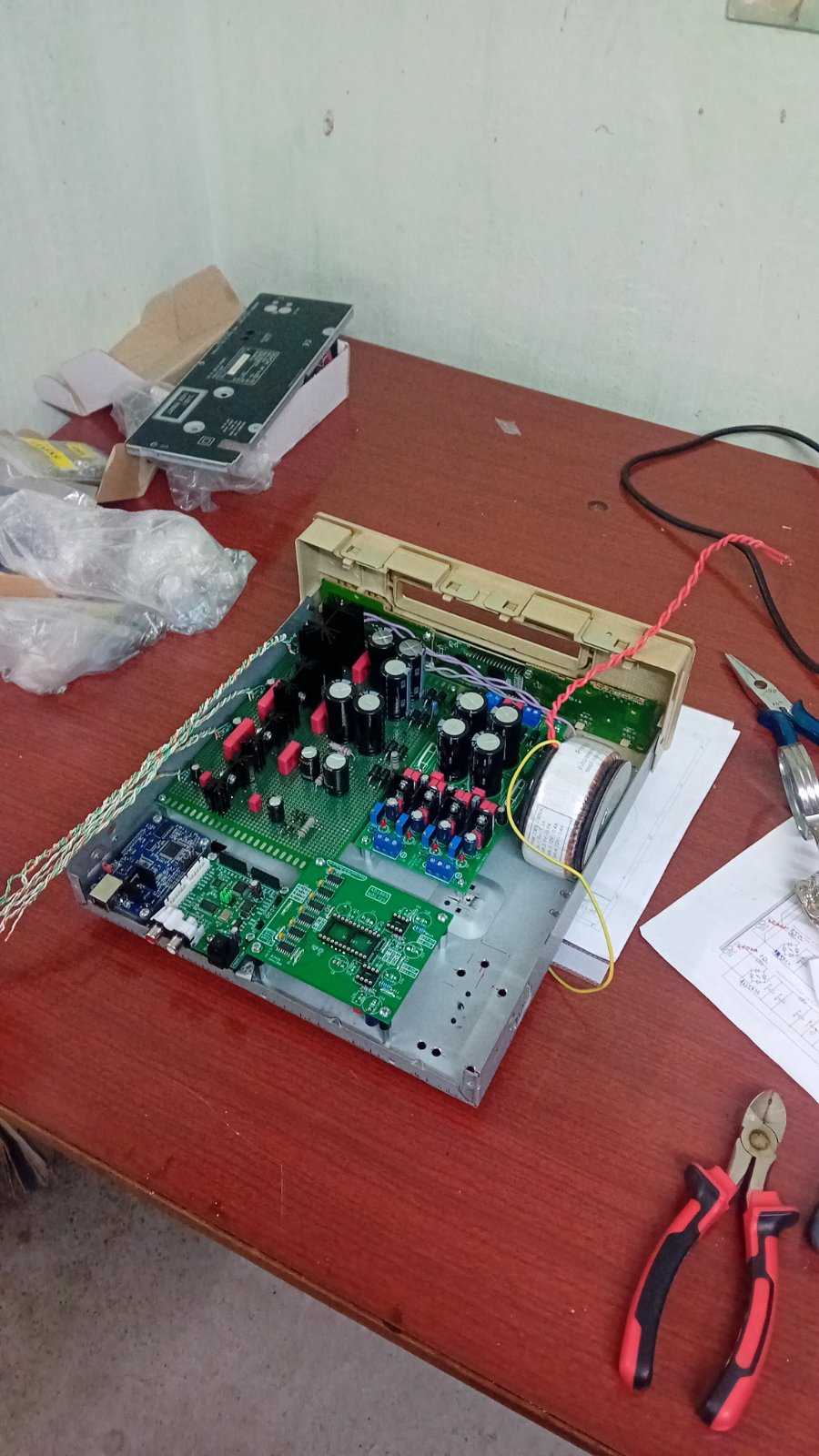

Jos par delova i detalja i gotovo 🙂

[Brijac]

Signetics ne5534. Mnogo osciluje. Samim tim i objasnjava zasto imate potpis vintidz ere, nekontrolisan boomy bass, malo ga i previse pa cebuje visoke i muti sredinu, dovoljno bilo par minuta da se poslusa i vidi sta je. Videcu da se pozabavim kada budem imao vremena sa kompenzacijom, sta mu pase. Ja ne bih drzao oscilator u lancu (jbg, moze vrlo lako dim za novog papu da se izdigne), dok ne testiram fb vrednosti preporuka je da koristite nesto provereno sto radi bez oscilacija.

[Zen Mod]

pa sve pise ........ 5532 ne zahteva kompenzacije nesto preterano...... ali dobra praxa nalaze 100p-1n izmedju pinova napjanja za svaki OPamp

http://www.elektronikjk.pl/elementy_czynne/IC/NE5532-5.pdf

mrzi me gledati sad, al mi se javlja da o 5534 treba povesti racuna o kompenzacijama uvek (preko pinova 5 i 8)

a ovo vredi procitati od korice do korice

https://www.rsp-italy.it/Electronics/Databooks/Signetics/_contents/Signetics Analog Applications manual 1979.pdf



[Vix]

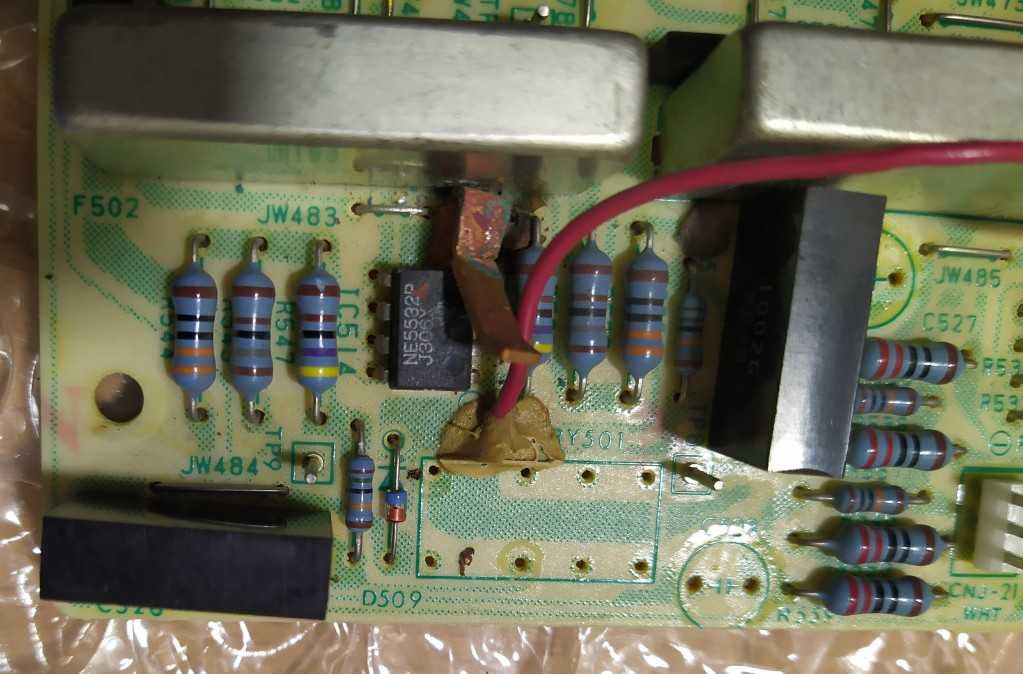

Evo ja sam pre par dana cupao neke delove sa stare ploce, pa eto naletih na NE5532. Nije Signetics, ali nesto ne videh kondenzatore odma' do chipa. (Ima ih, al dalje). Dakle ni fabricki nisu pravili kako valja...

[Zen Mod]

2 je interno kompenzovan, mada i njemu treba dodati za unity gain



4 nije interno kompenzovan



pit'o ja AI, sve mi rekla







[Vix]

@Brijac

Koliki si otpornik stavio na izlazni pin 5534-ke?

Izmenjeno Februar 1 od Vix

[Brijac]

31 minutes ago, Zen Mod said:

pa sve pise ........ 5532 ne zahteva kompenzacije nesto preterano...... ali dobra praxa nalaze 100p-1n izmedju pinova napjanja za svaki OPamp

http://www.elektronikjk.pl/elementy_czynne/IC/NE5532-5.pdf

mrzi me gledati sad, al mi se javlja da o 5534 treba povesti racuna o kompenzacijama uvek (preko pinova 5 i 8)

a ovo vredi procitati od korice do korice

https://www.rsp-italy.it/Electronics/Databooks/Signetics/_contents/Signetics Analog Applications manual 1979.pdf





1 minute ago, Zen Mod said:

2 je interno kompenzovan, mada i njemu treba dodati za unity gain



4 nije interno kompenzovan



pit'o ja AI, sve mi rekla





5532 je interno unity gain kompenzovan, 5534 je kompenzovan za x3.

Eno madjar drugar tek sa 330pf u invertnom modu ga umirio... Mnogo je to gubitka propusnog opsega sa tolikim kondom u fb, ma koliko peglalo fazu.

Poenta price je da ne sme slepo da se bocka opamp, i da jednostavno mora se imati neke tehnicke potkovanosti.

[Brijac]

8 minutes ago, Vix said:

@Brijac

Koliki si otpornik stavio na izlazni pin 5532-ke?

22R i 47R, i izuzetno lagan load.

[Zen Mod]

8 minutes ago, Brijac said:

Poenta price je da ne sme slepo da se bocka opamp, i da jednostavno mora se imati neke tehnicke potkovanosti.



kad je u pitanju rutiranje pcb, ja ni sam sebi ne verujem a kamoli nekom drugom



tako da, puna baterija testova uvek

[Vix]

11 minutes ago, Brijac said:

22R i 47R, i izuzetno lagan load.

Stavi 220 ohma odma na izlazni pin pa posle njega recimo 22k load. Reci sta vidis:D

[Brijac]

Ne pada mi na pamet da stavim 220R na izlaz

[Vix]

33 minutes ago, Brijac said:

Ne pada mi na pamet da stavim 220R na izlaz

Ma za probu
