6S3P-EV Phono


krca44

Preporučeni Komentari

Pre jedno godinu i po pokupovah ove cevi i delove za phono planiran za par godina.

U medjuvremenu naletim na shemu i psu, skinem po navici i ostavim bez ozbiljnog razmatranja da pravim.

Sest meseci kasnije shvatim da imam skoro sve delove, dokupim nesto sitno u lokalu i napravim.

Bilo je u pocetku nekih oscilacija koje sam sredio uz savete kolega.

Bruma i shuma - trebalo je vremena da odstran brum.

Shuma ima kad otvorim pot na 11h i gurnem uvo u hornu. Ne smeta uopste pri glasnom ili tihom slusanju muzike ali ostaje da se sredi.

Posto sam iz nekih posebnih razloga odustao privremeno od 6N16 ph+line - pre par meseci ponovo sam krenuo da radim na ovom 6S3P-EV phono preampu.

Promenio nekoliko napajanja pre Maida reg-a, zadnje racunao pomocu papira i olovke, uz neke aproksimacije, sve u nedostatku psud software-a.

Posto mi se uklapa sa ostatkom sistema uskoro krecem u jos jednu probnu doradu i potom finalnu izradu za kutiju.

Zvuk je uopsteno u klasi Macure s tim da svaki ima neke posebne vrline i mane - meni mnogo vise odgovara ovaj cevni komad.

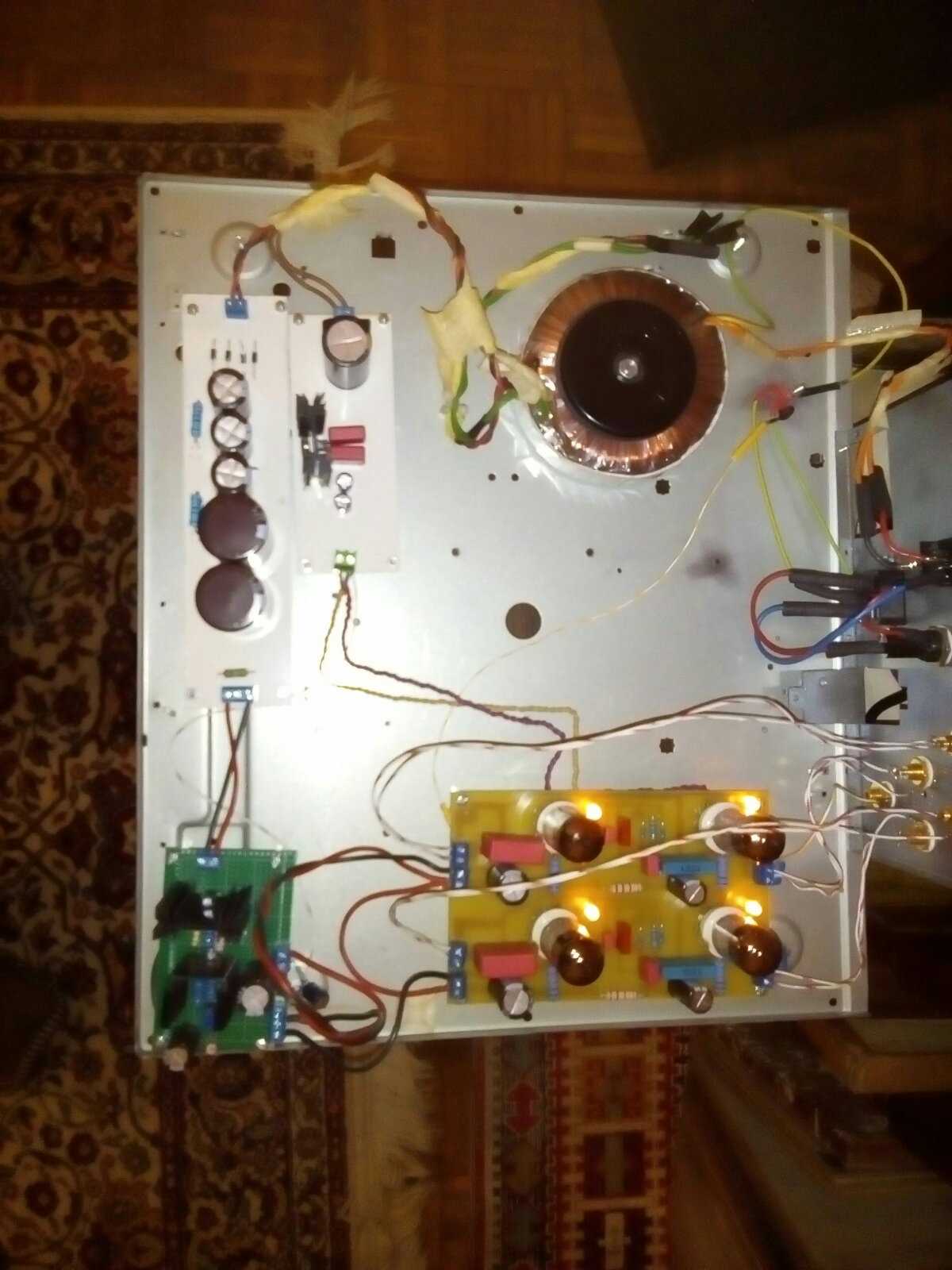

Ispod su sheme i jedna slika, dodacu ovih dana neke druge da se bolje vide pojedini moduli.

Krca




6S3P-EV_RIAA (1).pdf RIAA_poweri.pdf

Link to comment
Podeli na ovim sajtovima

Planiram da dodam prvo obican cathode follower pa ako ima nekog boljitka - da na drugi stepen dodam "current dc coupled CF".

Dakle bez spojnog konda izmedju drugog gain stepena i finalnog cathode follower-a.

Kakogod se ovaj dodatni eksperiment zavrsi - idem na finalnu izradu na novoj phono pcb, psu i reg takodje novi, sve sa kvalitetnijim delovima koji su vec spremni.

Sem toga finalna izrada ne bi trebala biti primitivna kao prototip sada.

Link to comment
Podeli na ovim sajtovima

  • 1 month later...

Mali update : odvojio sam HV i LV sekundare smotane zajedno u spiralu. Definitivno sam imao kuplovanje, shum se procistio i snizio.

Sada je shum otprilike na nivou pozadinskog shuma pojacala.

Treba jos malo srediti ozicenje izmedju pcb i jos ponesto.

Finalna verzija phono-a + cf kad provalim kako da ubacim slike, nesto mi attach ne reaguje.



Za kraj jedno pitanje : da li grid stoper otpore racunam po formuli :

8 / gm

i da li treba racunati sa nominalnim podacima iz DS-a ili ih korektovati prema radnim uslovima ?

Link to comment
Podeli na ovim sajtovima

Treba izbegavati jednostavne i aproksimativne formule.

Sa druge strane, grid stoper kod kapacitivnog opterecenja lampe(anodnog opterecenja) nije kritican, posto ulazna impedansa ne ide u negativu, uvek je pozitivna.

Mozes koristiti opciju

WWW.VALVEWIZARD.CO.UK

A mozes i obratiti paznju na Dzonsonov sum, pa ne ici preko 5k, ili manje, posto su velika pojacanja u pitanju.

I tu mozes da eksperimentises sa par raznih vrednosti.

Link to comment
Podeli na ovim sajtovima

pre 1 sat, чика-Брка reče

stavi 1K i uzivaj.

metal film ili metal oksid.

ne ugalj.

:cheers:

Treba 1K, trenutno je 1K1 karbon.

Nego dobio sam od autora kolo za CF i grid stoper je 100R...

Zavisno kako racunam ta vrednost moze biti 820R umesto 1K ili cak nize, 470-560R ako bih racunao maximalnu transkonduktansu po DS-u.... samo mislim da u praksi nije maksimum.

Verovatno cu da probam pa ako osciluje vracam 1K.

Eh da, spremio sam Mox.

Link to comment
Podeli na ovim sajtovima

Nije kriticno posto je kapacitivno opterecenje na anodi. Impedansa na ulazu nije nikad negativna.

Kod induktivnog opterecenja, bitna je rekcija(interakcija) Milerove kapacitivnosti i izlazne impedanse, i koliko to utice na sistem, posto se pojavljuje negativna impedansa na ulazu, i lampa prenosi energiju na izvor, odnosno pokrecu se unutrasnji sistemi regulacije(ponasanje nalik pozitivnoj povratnoj sprezi) koji izazivaju oscilaciju i u kojoj meri.

Tih malih otpornosti, kao da ih nema, ne bi one zaustavile oscilovanje.



Link to comment
Podeli na ovim sajtovima

Nije ni meni jasno zbog sledeceg :

Phono gain stepeni su oscilovali ( bar mislim, culo se nesto sto bi trebalo biti oscilacija ) kad je 1K MF bio sa gornje strane blizu podnozja. Onda je Kolega savetovao da stavim veci i to sam uradio ali odozdo na samom pinu resetke ( karbon, potom paralelisanjem smanjio na 1K1 ). Od tada sve radi.

Pa kad sam dobio kolo za CF sa grid stoper-om 100R, osnovne topologije kako je Sale prikazao iznad, samo sa cevkom 6S3P-EV, cudno mi je i pitam se da nije premalo.

Gledajuci takodje sta drugi rade sa tom cevi vidim da se stavlja 1K grid stoper kao maltene standard, cak i u drugim CF kolima.

Link to comment
Podeli na ovim sajtovima

pre 2 minuta, чика-Брка reče

samo turi 1K i uzivaj.

:cheers:

nadam se da ce se vidimo uskoro da malo kafenisemo.

:cheers:

Izvini nikako da te okrenem....i tako dani prodju u mesece.

Vidimo se sigurno da kafenisemo, uskoro.

Link to comment
Podeli na ovim sajtovima

  • 2 nedelje kasnije...

Dobra vecer

Imam jedno pitanje vezano za DC elevaciju grejanja jer zelim realizovati Cathode Follower za probu.

6S3P-EV cevka.

Katoda ce biti na 70-90 Vdc.

Do sada sam radio elevaciju oko 49 Vdc vezanu na 0Vdc granu.

Datasheet kaze sledece :

Voltage between cathode and heather :

with heater at positive pot. - 0 V

with heater at negative pot. - 160 V



Pitanje je da li mogu zadrzati sadasnju elevaciju i da li je ona pravilno implementirana ?

Hvala



Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)
pre 15 časa, чика-Брка reče

odgovor ti je u poslednje 2 recenice :

with heater at positive pot. - 0 V

with heater at negative pot. - 160 V

:cheers:



pre 7 časa, NIXIE reče

Ako je katoda na +90V i grejanje na GND, onda je grejanje -90V u odnosu na katodu. To se uklapa u mogućnosti lampe (-160V).



Hvala

Imam povremeno problem - konkretno za ovo mi je trebalo 3-4 dana trazenja i citanja literature + vreme da ukapiram - i onda sam posle tri dana sve zaboravio....



Nixie jesam li dobro razumeo - elevaciju mogu da ostavim ili da skinem - ok je u oba slucaja ... ili gresim ?

Izmenjeno od krca44
Link to comment
Podeli na ovim sajtovima

Uzgred,mislim da ta cevka nije predvidjena da radi kao CF.

Umesto nje može ECC88 na oko 75V elevacije katode ili ECC82 sa min. 10miliA kroz nju ako hoćeš konntrolisan zvuk.

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Hvala

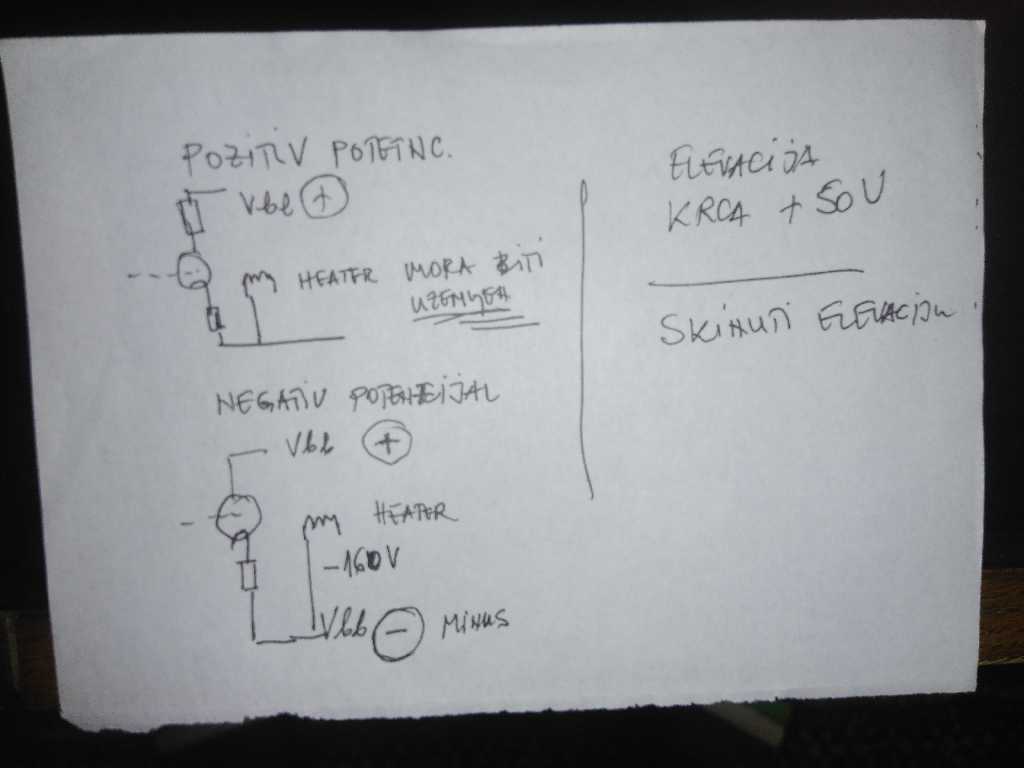

Moram da ukljucim vijuge... ovako kako trenutno razmisljam cini mi se da ipak trebam skinuti elevaciju....



Sto se tice 6S3P-EV za CF - nisam je vidjao u tom kolu, sem EC86 ali ova izgleda nije pravi ekvivalent ruskinji, samo blisko izgledaju grafici i specifikacije u DS-u. Ispravka - video sam gotov phono sa CF na izlazu sa ruskinjom, kako radi ne znam.

Glavni razlog je sto imam 20 komada.

Imam i 6N23P/ECC88....

Elem ja bih zasad probao 6S3P jer imam materijal i skoro je sve spremno, treba samo povezati delove na probnoj shasiji.

Ako se ne pokaze dobro ne sumnjajte da ce leteti.... zapravo samo phono bi mi znacajno olaksao finalnu izradu - ako ubacim CF onda se sve mora uraditi u pravoj dual mono konfiguraciji jerbo jedan trafo nema dovoljno mA za phono + cf  ( ovo vazi i za neku drugu cev kao cf - alternativa su dva separatna aparata tj. phono i cf kao preamp ).

Razmotricu pa videti sta/kako, imam novi i bolji layout za phono, sve zajedno bih zeleo da zavrsim do kraja Septembra, skutijano i gotovo.

Hvala

Izmenjeno od krca44
Link to comment
Podeli na ovim sajtovima

Pogreših, zaboravio sam prvi stepen, za njega mora bez elevacije grejanja, jer kod te cevke plus grejača prema katodi nije dozvoljen. Obično nije tako. Znači sve bez elevacije grejanja, direktno na central GND veži minus grejanja.

Link to comment
Podeli na ovim sajtovima

krca44,

Ja sam slušao odavno tu cevku u VOT-u,pisao sam o tome i za mene je to najbolja zvučno mala cev.

kevin kr, administrator na velikom forumu,je napravio fono sa njom kao Audio Note,dva SRPP-a po kanalu pa ako imaš pristup forumu možeš da pogledaš kako je on

to izveo.On isto kaže da mu se cevka svidja kako svira.

Ako budeš radio CF,izmeri kolika je velićina izlaznog napona te dve fono cevi pa onda na osnovu veličine tog napona biraj cev za CF.Npr. ako je izlazni napon 4Vpp

prednapon CF bi trebao biti veći makar za 0,2V.I za tu poziciju je najbolji izbor ECC82.

Ako je ovo što sam napisao agresivno,zaboravi.

Pozdrav

Link to comment
Podeli na ovim sajtovima

Kevinkr-ovi radovi su me naveli u nabavku 6S3P cevi, za neku buducu gradnju.

U medjuvremenu shvatio sam da je u mom sistemu 48-50dB gain-a previse pa iz radoznalosti uradio ovaj phono, kao primitivni prototip. Uklapa mi se u sistem pa zelim da ga uradim ipak kvalitetnije za kutiju.

Sto se tice izlaznog napona sa phono-a - indirektno prema simuliranom CF kolu koje sam dobio od autora - izlazni napon iz CF-a bi bio oko 6 Vdc / pp.....

Sada dok ovo kucam sama cifra me navodi da se malo zamislim...da nije mozda izlazni napon iz phono sekcije prevelik za CF.....hmmm, moram da promislim.

Hvala za savete, sad je vreme da malo mozgam.
