Šta mislite mogu li ovo LEACH pojačalo nekako prepraviti u pojačalo sa balansiranim ulazima?

Znam da mogu lako dodavanjem 1:1 line trafoa ulaznog, to bi moglo biti čak izvedeno kao odvojena kutijica ispred pojačala, ali bih to ipak najradije izbegao ako može.

Razlozi su što Imam DAC sa balansiranim izlazima i imam dve pločice za pretpojačalo sa OPA1612+IRF540 i dve pločice za APEX Shunt simetrično napajanje. Znači od toga mogu napraviti dva SE stereo pretpojačala ili jedno BAL stereo pretpojačalo u dual mono konfiguraciji.

Da bi to sve imalo smisla, potrebno mi je još i balansirano izlazno pojačalo.

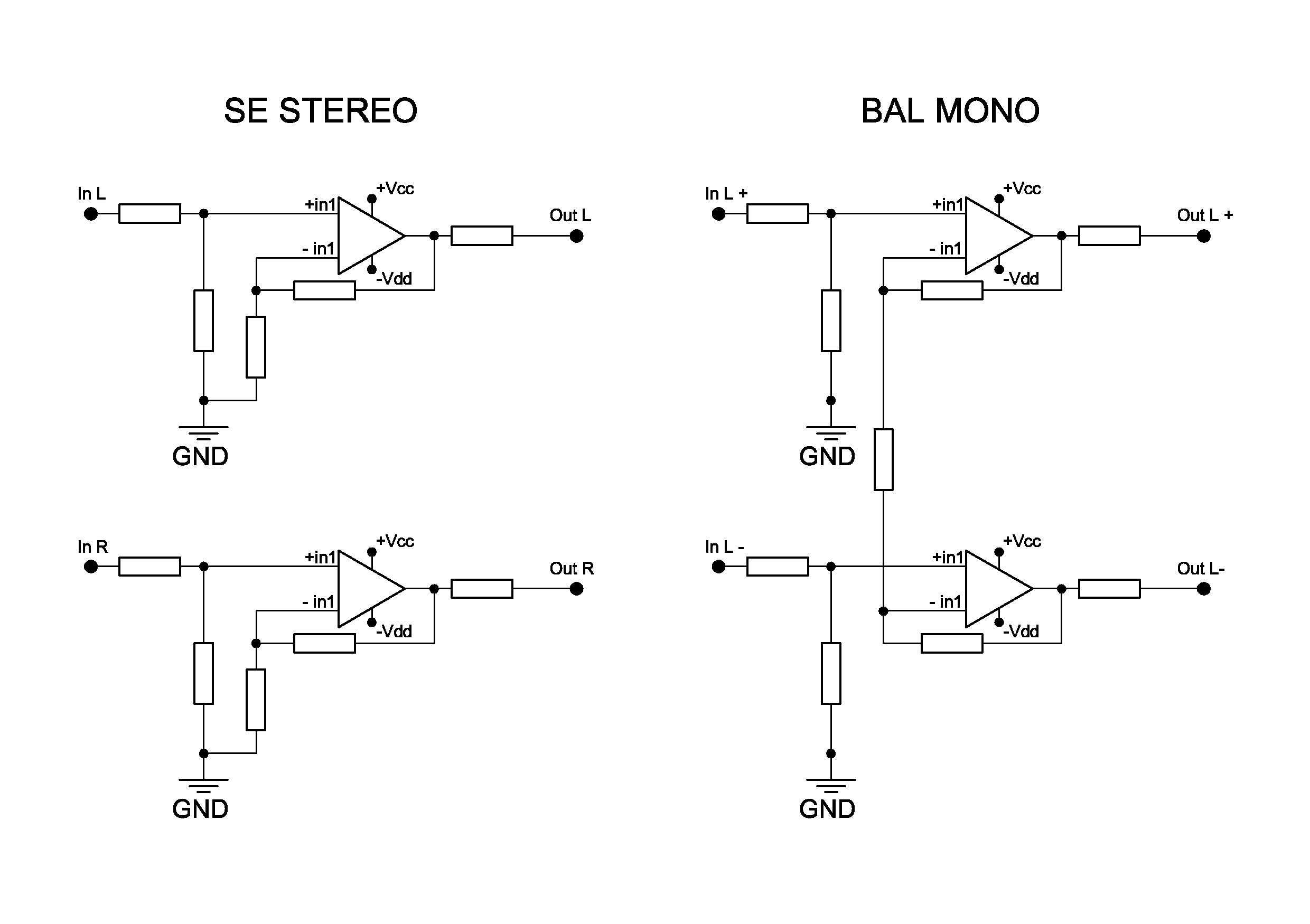

Mini pramp R4.jpg


Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

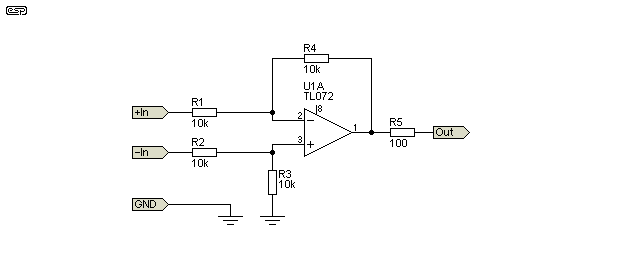

U principu to bi ovako nekako izgledalo, barem teoretski, uz dodatak ulaznog filtera i nekog malog kondenzatora za kompenzaciju između invertujućeg i neinvertujućeg ulaza, ili grešim? Umesto TL072 je LEACH pojačalo naravno, nisam mislio ovo na ulaz da dodajem, mada i to možda može da se uradi ako nema drugog rešenja.


Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

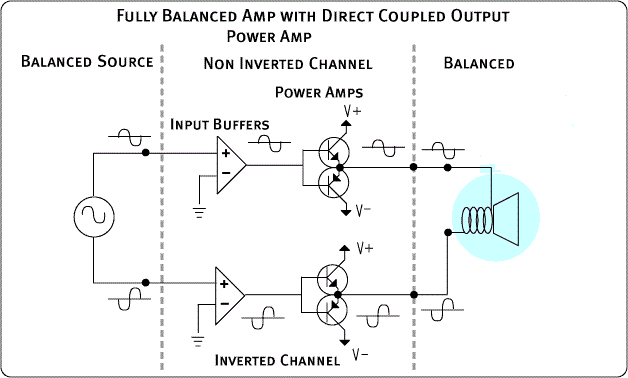

Po mom misljenju treba ti 4 identicna Leach pojacala vezana po 2 komada u mostnom spoju , gde je svaki taj mostni spoj na ulazu teran balansiranim signalom tako da je i izlazni signal ka zvucniku isto tako potpuno balansiran .


Link to comment
Podeli na ovim sajtovima

kolegion, kontam da Nixiju ne treba tolika snaga ..... niti ga interesuje full balans rad

input je ono sto ga zanima

Nixie - daj semu sa vrednostima, pa cu ti kazem sta i kako

trivijalno, ali treba paziti na stabilnost DC Offseta na izlazu, od toga zavise neke vrednosti otpora u petlji NFB

Link to comment
Podeli na ovim sajtovima

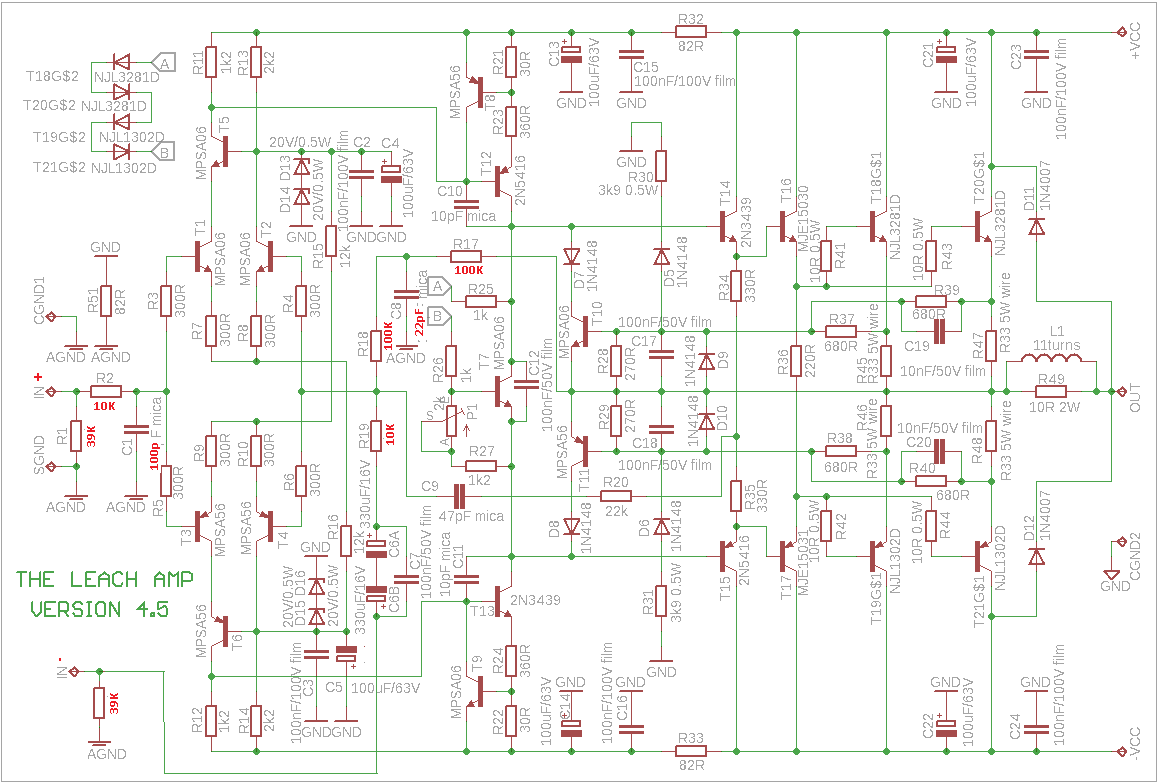

eo

Rin balansirano je ovako nesto ispod 20K

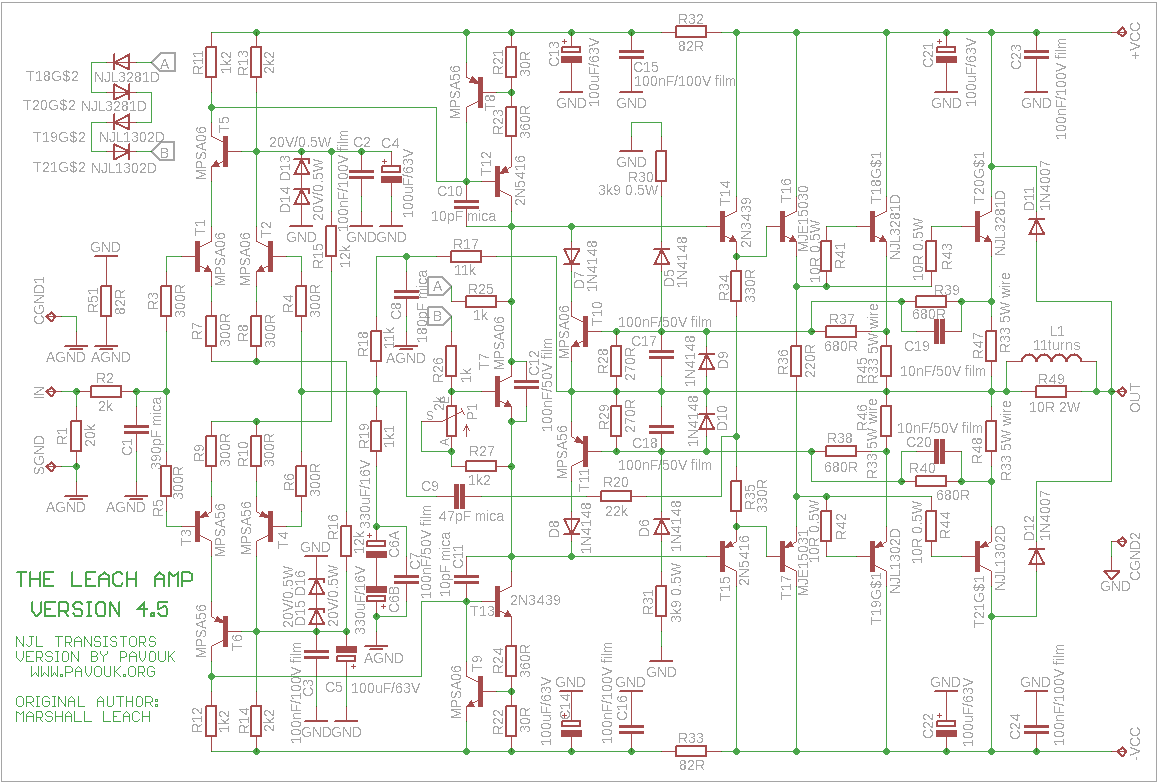

crveno je sve sto treba editovati od vrednosti

moras da probas da li je izlazni offset i dalje dovoljno kontrolisan , od pocetka i u temp. equilibriumu


Link to comment
Podeli na ovim sajtovima

Čika brko, nesam poludeo još, nego razmatram razne mogućnosti i opcije.  :D

Ono što mi se ne dopada je potreba da postoji sprežni kondenzator bilo kakav. U tom slučaju bih radije uradio BAL/SE konverziju pomoću OPA1612 kao poseban uređaj i da ne diram ništa u pojačalu, ili da probam neki od onih trafoa što imam, a imam ih dosta, Iskra, Kineski, neki koje mi je @djmilicic premotao a još nisam probao i tako to. A opet mi to nije full balaced, tako da razmišljam. U samom pojačalu na sekundaru trafoa sam ostavio davno jedan 18-0-18VAC namotaj, ako nekad zatreba tako da BAL/SE konverter sa OPA može biti i u pojačalu. Na kraju krajeva balasirani preamp, ako ga napravim, može imati ili SE izlaz ili korististi adapter. Samo se Pin1 veže na signal GND umesto na šasiju, i onda to mogu da koristim kako hoću.

A taman sam hteo da pitam Zena mogu li se ukloniti kondenzatori sa - IN.

Otprilike prava stvar je napraviti full balansirano pretpojačalo i pojačalo, a to mi je onda malo veći izdatak.

Link to comment
Podeli na ovim sajtovima

audiophilia nervosa

patis od kondova, a mesta za spotaci se pre toga ihaj

ako hoces napredak, pravi nesto sto zvuci bolje zahvaljujuci celoj konstrukciji

Link to comment
Podeli na ovim sajtovima

pre 29 minuta, Zen Mod reče

ako hoces napredak, pravi nesto sto zvuci bolje zahvaljujuci celoj konstrukciji

Da, to je sledeća opcija i nekako logična. Verovatno ću uraditi balansirano pretpojačalo, pa onda idemo dalje, ima vremena do penzije.

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)
pre 7 minuta, Nesic reče

monokristalnim

Sva sreća nemam para za to. Nije u tome stvar, nego radim novi preamp, pa mogu da uradim balansiran. Nije velika razlika u ceni u odnosu na SE varijantu kad uzmem u obzir cenu kutije koju uzimam gotovu kod Kineza, možda +30-40%. A full balansirano mora biti bolje od SE, ako ne grešim (mislim u istoj klasi i vrsti uređaja, ne uopšteno).

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima
