MBL6010D clone


Nesic

Preporučeni Komentari

Nisam slušao, ali sam bacio pogled. Šo bi se reklo, too complicated da bi dobro sviralo. Moj savet za DC coupled line preamp je onaj sa OPA1612 ili neki bolji plus mosfet source follower. Samo nek napajanje bude shunt regulator, u besnoj varijanti dual mono. Kvalitet potenciometra odnosno ožičenja je 50% uspeha.

Link to comment
Podeli na ovim sajtovima

Sad vidim zašto ti se najviše dojmi OPA1612. Sa njim imaš najmanji THD, koji drastično raste sa povećanjem ulaznog signala (250mV - 500mV - 750mV - 1V). Drugi OpAmp-i koje sam probao - OPA2604 i OPA2134.

Postovaću kasnije simulacije.

Link to comment
Podeli na ovim sajtovima

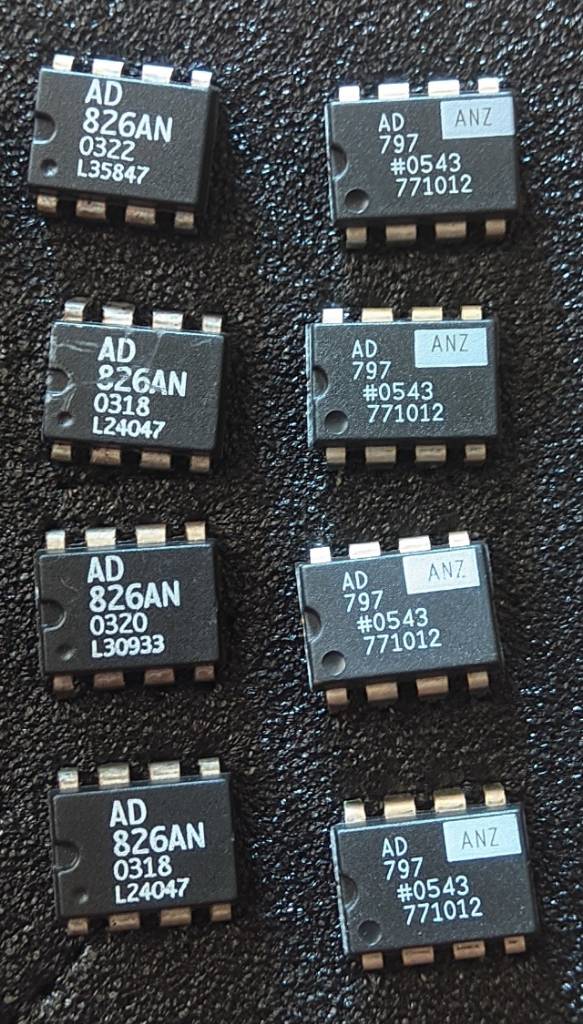

Utisak je bio čisto subjektivan, za 1612. Ima sad i nekih novih, recimo OPA1656, fet ulazi, dizajniran baš za audio. Ima i drugih, pa razna duskretna rešenja, svakako treba ostaviti podnožja da može da se bocka.

Link to comment
Podeli na ovim sajtovima

Opamp dizajniran za audio je kao traktor dizajniran za reli trke.

Ne mogu nešto nikako da prihvatim pojam "opamp u audio tehnici". Možda samo u nekim aplikacijama regulatora napona, ili kao drajver za vu metar...

Link to comment
Podeli na ovim sajtovima

Dobri su opampovi sigurno po pitanju suma i brzine, konzistentnosti u radu, a kakav zvuk ce da imaju, zavisi od aplikacije, kako ko zabode.

Bilo je pre pola veka( i vise) opravdanih primedbi i jasnog loseg rada integralaca, sada vise nema tih mana sa pocetka istorije. Sada je veci problem naci dobar tranzistor za audio primenu.

Link to comment
Podeli na ovim sajtovima

Tu je opamp manje kritican od sors folovera, i sav krs je bas zbog tih SF nelinearnosti. Klasicno se resavaju povecanjem radne struje, ali pre mislim da je to mesto za konkretna eksperimentisanja, neg opcija uzi zdravo za gotovo.

Link to comment
Podeli na ovim sajtovima

Sva merenja sam radio sa opterećenjem 20k i 360pF paralelno. Pojačanje 3X je sasvim dovoljno, čak i previše za moje potrebe.

U finalnoj varijanti napajanje dižem na +-15V

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Uzmes opamp koji pojacava preko milion, GBP mu je 40MHz, THD na petoj decimali, i onda ga umlatis sa pojacanjem tri i degenerisanim emiterom praistorijskog bipolarca.:crazy:

Pa da cujes koje sve nelinearnosti mogu da izniknu, a pre svega temperaturna...gde ce divno da menja sve sto bipolarcu smeta..i plus kuvani otpornik

Logicnije je raditi dvo-trostepeni diskretni preamp...a dobar posao je uzeti ozbiljne sluske od 600 oma i bafer opamp

Bolje pitajte Zena kako da se izborite-izbegnete problem sa onim degenerisanim sorsom...i uopste otpornika kao CS

Link to comment
Podeli na ovim sajtovima

Pojačanje mi u opšte i ne treba, ali može nekad i da zatreba.  Vidim da moram naći neki programčić za simulaciju pa da se igram.

U principu, cilj je bio da se natera OPA da radi u A klasi i da se malo obogati prilično klinički zvuk koji proizvodi sam OPA. Ako sam usput dobio i problem sa THD, probaću da ga rešim.

Ali prvo ću da dignem napon napajanja i ponovo uradim merenja, na raznim izlaznim naponima.

Nisam primetio ništa neobično pri slušanju, ali uvo može da prevari.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Ono sto Zen radi u svojim syper symetrijama.

Teranje opampa u A klasu moze sa cs-om na izlazu.

Ovde je prica da se bafer stavlja za nezgodne potrosace i da spreci kik bek prema opampu, a posto je jednostavan, sors folower, ima svoje "body" probleme i nelinearnosti. Prakticno odredjene tim probleme

Bipolarac uvodi betu...

Link to comment
Podeli na ovim sajtovima

Evo ga MBL clone :)

Jednom rečju  - neutrala, sve što preamp treba i da bude. Vrhunski rezultati se dobiju i sa NE5534, OPA1612... Mišljenja sam da treba probati. Jako lepo se nulira, te i promenom napona offset ne otpliva.

EDIT: Sad videh da sam odradio sa 100 Ohm na izlazu :)




Izmenjeno od Nesic
Link to comment
Podeli na ovim sajtovima

On 8/20/2021 at 12:40 PM, NIXIE said:

@Nesic ako te ne mrzi, uradi simulaciju sa +-15V, pojačanje 3x, i kao drugu varijantu, stavi umesto mosfeta recimo BD139 ili tako neki sličan bipolarni tranzistor.

OK, u ponedeljak.

Link to comment
Podeli na ovim sajtovima

pre 2 časa, Nesic reče

Mišljenja sam da treba probati. Jako lepo se nulira

Probaj, to smo pravili pre 30-35god. , mislim na line stepen sa dva OP na red, svaki stepen je imao oko 3x naponsko pojačanje što valjda beše minimum za NE5534/32, ne sećam se više. Uvek sam smatrao da jedan OP bolje zvuči od dva na red, jednostavno tako mi je to zvučalo.

Napravi dobro napajanje, i onda je lako porediti razne konfiguracije.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Za probe PCB je nepraktičan.  Point to point. Moj primerak sa novim trafoom (kad ga smestim u onu novu lepu Kinesku kutiju) će biti dostupan za probe. I biti će sve premereno.

Varijanta sa shunt regulatorom, neće biti skoro, osim ako @pmiroslav81 u međuvremenu ne završi svoj primerak sa Apex šant napajanjem, koji je u nekoj završnoj fazi

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima
