Vidi ovaj: http://www.ebay.com/itm/UNI-T-UT139C-True-RMS-Digital-Multimeter-Ammeter-Multimetro-Auto-Range-Tester-/322156049833?hash=item4b01ff35a9:g:YpgAAOSwNuxXZKq~ Mi smo ih kupili za električare na poslu, elektro održavanje, od strojeva do dizalica, za sad su se pokazali dobri, nema kvarova, ima brdo funkcija. http://www.chipoteka.hr/artikl/111227/instrument-ut-139-c-true-rms-multimetar Uskra Unimeri analogni su dobri, al su već prilično stari po oglasima, mi smo ih u firmi potrošili mali miljon. slaba zaštita, kad se zahebaš ode instrument, nekad i fatalno. Analogni instrument je lipo imat, al ćeš u 95% situacija radije koristit digitalac ako radiš elektroniku. Priporučija bi ti jedan malo bolji digitalac, i koji jeftiniji, šta više to bolje Sanwa je dobra marka, njih proizvodi taiwanski Bryman koji je poznat po kvaliteti.

Istina, mada san se iznenadija kolko je sim dobar, kad se napravi konačni sklop. Prošli smo 300 verzija na radnome stolu, dok se nije iskristalizirala konačna verzija, dok sve nije silo baš onako kako smo očekivali. Sim je samo da smjernice....

Nema buiding thread, ja san se žurija tada da ga dovršin do triode festivala u Šibeniku, mislija san i pojačalo, al bilo je knap sa vrimenon, i ima san probleme sa njime, gura san oba paralelno. Kutija je malo drugćija, a zapravo je sve slićno, meni se više svidija retro dizajn, lampa da se malo vidi i drvo sastrane, a naprid je alu ploča dok je Boban koristija pleksi. Lampa nije vanka radi grijanja, nego efekta, štaće ti lampa ako se nevidi Neke bi stvari danas drugćije rješija, unutra svakako, možda i oko dizajna, najbitnije je da radi dobro. Ista je i cijev koja je prva ubodena, ne zamaran se oko toga.

Hvala, Dosta je manje pojačalo nego šta izgleda, ideja je bila da bude širine buffera, tako da je širina 360mm, sa pridnjon pločon alu 8mm 370mm. Ostatak dimenzija su odredila hladila, fišerova, 250x150x40mm, Tako da mi je moralo sve stat unutra, dva toroida po 300VA motana na 1,2T. Još jedan mali toroid na PSU modulu, on je za flip flop paljenja, i napajanje uPC zaštita, soft starta, itd. Tako da san na onaj tekstolit od 170x150mm mora smistit 4 Rifa bačvice promjera 50mm, jedan pomočni trafo, flip flop sklop, napajanja 2x24V za upc i 12V napajanje za flip flop i zaštitni krug. Plus releje za uključenje, 2 soft start sklopa za toroide, jel je sve odvojeno, svaki kanal ima svoj osigurać. Na tome modulu su i 4 ispravljača za 4 sekundara, 4 snubbera ispravljaća i 4 zobela na sekundarima trafa, ukupno 5 releja, još imaju 4 po 2 u paralali za svaki zvučnik uPC1237. Ovo je bija izazov kako sve spakirat u tu kutiju, dugo san crta u cadu i kombinira..... Evo slike PSU modula, pa će bit sve jasnije.....

Moj primjerak je nešto stariji, već tri godine radi bez ikakvih problema, tako da nema neke veće potribe išta minjat, osim da se komplicira. Evo stariji brat, moja izvedba je malo retro sa drvenin bokovima. Pogoni jednu malo veću modifikaciju Grifona / Nad S300, zapravoi više to nije to osim topologije, pojačalo je dosta osjetljivo za max snagu mu triba manje od 1Vp-p, a ulaz mu jednostavno triba prethodni stupanj niže impedance pa se buffer savršeno uklopija, od odna nisan napravija ništa, jednostavno neman ideje šta bolje od toga. Mala audiofilska hereza, neutrik speakon konektori za zvučnike, nevirovatno praktično, sigurno i dobro, mada većina više voli konektore aparata za zavarivanje, mala šala

O SLCF imaš tu na forumu, a dva ista projekta su zato šta Boban i ja većinu toga radimo zajedno, od ideje do projektiranja pa je i ovo ispalo slićno, a sitnice koje se razlikuju su radi razlićitih mogućnosti oko finiširanja kutije, ili komponenti koje smo u mogućnosti iskoristit.

Ima daljnski, ima i ućenje tipki daljnskoga, priko daljinca biranje ulaza, volumen i mute. Priko encodera pored volumena i biranja ulaza može se editirat ime ulaza, dodavat vrime timera za mute i odgodu visokoga napoma, display da stalno gori ili se gase nakon par sec itd. Evo stariji brat, uz neke male razlike, ja san iša na malo vintage izgled kutije.

Evo ti shema iskra ispravljaća, sve će ti bit jasno, ja san koristija 24V relej kolko se sićan špula je bila 1k, zenerica ti odrređiva napon priklapanja, al ja san se igra malo sa kombinacijama, jel san radija verziju sa 1 i sa 2 releja, za 3 izvoda sekundara, radija san jedan do 45V i jedan psu do 65V. Mislin da će ti bit sve jasno sa slike, iskra negdi oko 15V priklapa.

Evo ti pločica po kojon san ja radija ako može pomoć, doda san relej i sklop za automatsko pribacivanje sekundara radi disipacije. lab.rar

Nema razloga da se pripucavamo tu, nikome to nije ni u džep ni iz džepa, ali Boban je tražija motanje trafa po svojin specifikacijama i to je to. Taj majstor mu je zanemarija specifikaciju i da dvi ponude, Bobanu "audio" ne znaći ništa ako trafo nije rađen kako je tražija. Trafo nije ezoterija, nego elektrotehnička naprava, ako to može i oće uradit može ako nemože ništa. Niko ne kaže da je Rista loš majstor, naprotiv dosta članova foruma je potvrdilo da radi super, ali to nije poanta. Poanta je jednostavan odgovorna datu ponudu, mogu nemogu, cijena i to je to.

Misliš da Karan stavlja svoju reputaciju na kocku, riskira jel mu je Rista napravija dovoljno audio trafo.... Karan pojma nema šta mu triba i šta je trafo, pa je da eto majstoru da mu sredi najbolje šta zna u okviru određene cijene, moš mislit... I Boban je reka šta oće, nije mu reka kako da mota na motalici.... Šta je sad iduće, da daš uradit 2x30Vac, a on ti kaže bez brige radin ti trafo sa audio naponima....

Meni se dogodilo da san pita za neke audio konektore u dućanu, a ovaj mi kaže, imamo ali ovi su van preskupi, pogledajte u Chipoteci ili sl.

100% iskorištenja jezgre je iskljućivo za ćisto ohmsko opterećenje, zato se nudu za halegenu rasvjetu i sl. Nema to veze sa audio, industriski i sl. Trafo se radi ovisno o onome za šta će služit, Ako je opterećenje ispravljać sa kondenzatorima, trafo koji je 100% iskorišena jezgra će u tome slućaju vrlo brzo upast u zasićenje, njećeš moć iskoristit ni dio snage za koju je napravljen. Ako se napravi kako triba biće manji i jeftiniji, tako da je upitna ušteda. I industrijski trafo može poslužit i ćesto služi za neki ispravljać di su iza kondenzatori, tako da nije baš svejedno. Ako je neko rastavlja kakvu elektroniku za industriju, može vidit kolka se pažnja daje samome napajanju, ono šta industrija zna desetljećima mi to danas otkrivamo u audio napajanjima..... Boban je jednostavno tražija da se trafo namota po njegovin specifikacijama, oćito zna šta traži, motanje za audio je relativan pojam.....

Znan specifikacije koje si tražija, ako si da na kojoj gustoći magnetskog toka da napravi proraćun trafa, nema šta nudit dvi verzije, audio i ne audio, veće i manje jezgre. Može reć nisan u mogućnosti zadovoljit specifikacije, nudin to i to. Davno smo prošli vrimena kad smo narućivali pa šta dobijemo dobijemo....

Da nisi uzeja slućajno AC sa druge grane, u odnosu na napajanje koje si iskoristija za uPC.

Mislin da se BD139/140 od philipsa ne isplati ni tražit po dućanima jel se odavno ne proizvodu, jedino oni u datasheetu imaju pravu specifikaciju. Ostatak je upitan kako ko kako šta pakuje, šta trenutno imaju a da odgovara minimalnin specifikacijama. Nevirujen da je do ST, mada je uvik moguće naletit na element koji pravi probleme.....

Da se nadovežen na temu sa par pitanja..... Baš malo kopan po netu projekte GF, meni triba do nekih 100-200kHz, za audio testiranja, kolko vidin na netu se sve vrti oko nekolko specijaliziranih krugova, MAX038 je najbolji al najteže nabavljiv, štabi bilo da se uradi sa XR2206, jel on tolko inferioriniji, ili je razlika na višin frekvencijama, gledan ovaj tu i ono super izgleda, a i jednostavan je, ima brdo projekata na netu ili bez buffera na izlazu, ili stavi buffer pa onda pot, neznan koji je smisal toga.... Iman doma AD826 i AD844, AD797...bili se oni mogli koristit? Jel postoji pločica za taj projekt ili je ostalo na p2p, i zašto 5V, mislin svaćan da je sasvin dosta za većinu testiranja, al zašto je na kupovnin uvik 50R izlaz i 20V napon, ima li to neku svrhu ili? Gledan ovaj, slićno je izveden, samo šta na izlazu koristi specijalizirani buffer, dok kolega Sipi koristi opamp u paraleli, i gain 2x,

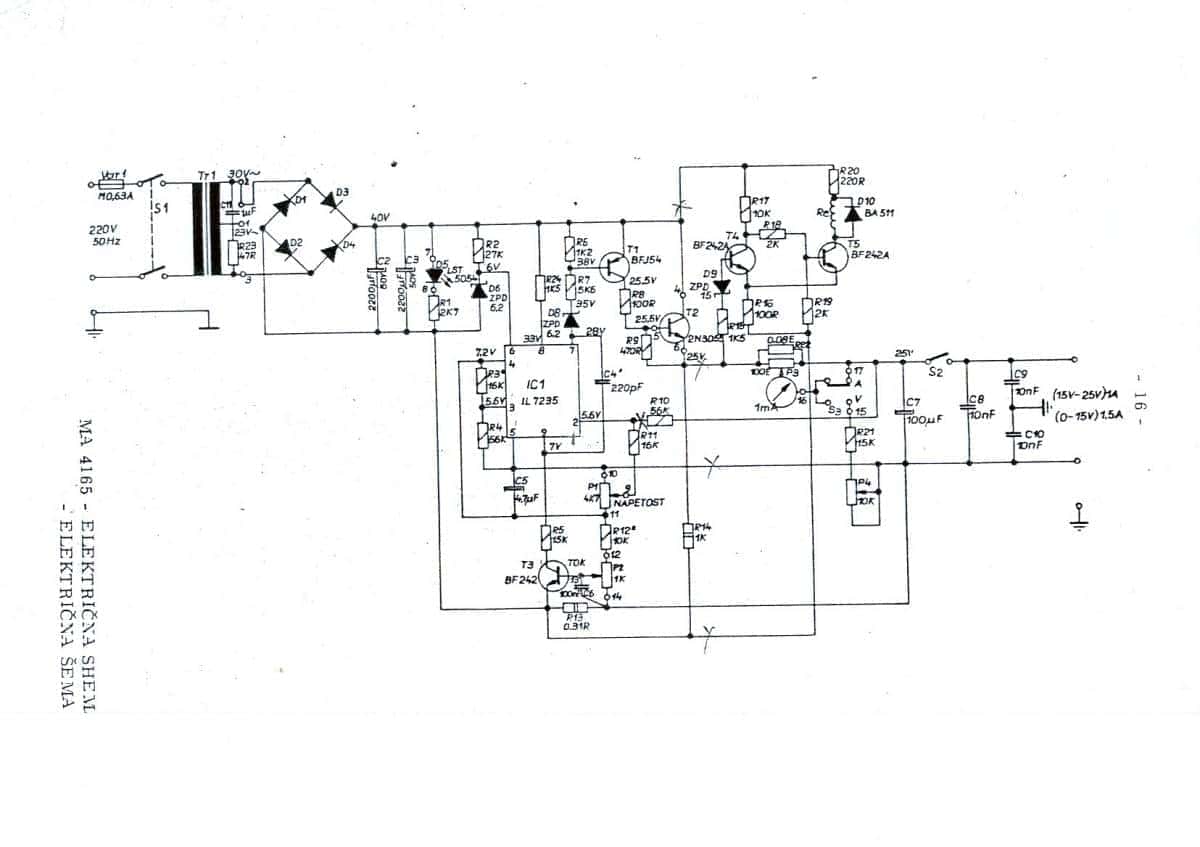

Evo, to san skinija sa sheme Iskrinoga Lab izvora, pa evo original kako je izvedeno, nemože bit jednostavnije, a funkcionira odlićno....

5A ti je prilično velika struja, za obe grane napajanja napraviš dva neovisna ispravljaća, tako san ja uradija, pa imaš sve kombinacije koje ti tribaju..., za to šta ti oćeš možda je najbolje ić na SMPS napajanje, 2-3A je po meni sasvin dovoljno za servisiranje, testiranje, itd.....

Ovaj šta je Nesic stavija slike je moj ispravljać, to je taj isti od Elektora, samo san nacrta pločicu da sve bude na jednoj, izlaz je sa 3 2N3773, ja san iša od 0-45V i 0-2A, to mi je sasvin dovoljno, radi smanjenja disipacije trafo san narućija sa izvodon sekundara na 27Vac i na 40Vac, i doda sklop koji automatski pribaciva sekundare, tj. relej kad napon padne cca 26V ide na 27Vac sekundar, tako da je disipacija prihvatljiva...

Može neka slika od prijašnjih radova da vidimo u praksi kako je to izvedeno, zanima me montaža, drago bi mi bilo vidit i te bakrene lL profile, nisan to nikad vidija...
