Resio sam danas i problem glasnoce tj. gaina i usput jos malo eksperimentisao. Naime povucen semom za Jensena i nacrtanim oznakama na Iskrinim oklopima vezao sam Iskrin izlaz na pogresan pin i dobio loss umesto gaina. Da stvar bude komplikovanija oznake na sivoj Iskri ( verzije TL-1MP) se razlikuju malo od oznaka na zelenoj (TL-1M). Uzeo sam cistih 6V AC i doveo ih na primar i onda merio i premestao jumper i merio da bih dobio autotrafo vezan za 6dB gaina. Brzo sam dosao do resenja i dobio 12V AC na izlazu (6dB gain, 2x Vin) pa sam onda i prevezao sve u pretpojacalu kako treba. Sad vec sa potom na 9h imam glasnocu vise nego dovoljnu za normalno slusanje a u polozaju na 12h "ubija". Zvuk je bio i ostao kristalno cist. Mika je govorio istinu sve vreme.Na slici je prikazano pravilno vezivanje Iskre, crvena krokodilka je audio ulaz, plave su jumper, crna audio ground. Pipalice pokazuju izlaz, gornja je audio out a donja ground out. Dok je trajala ova gimnastika sa Iskrama iskopao sam i par trafojcica Monacor LTR-110 iz steka pa ih isprobao. Slusao sam ih tokom popodneva i ne zvuce nista losije od Iskri. Posto su nabavljivi i tek malo skuplji od Iskri (ne racunajuci shipping) mozda nekom bude zgodno da ih upotrebi.Ovo je link prema datasheetu: https://images.static-thomann.de/pics/atg/atgdata/document/manual/233989_anleitung.pdf

@Zen Mod Ubacio 0R na poziciju R38 i 100R na poziciju R32 i potpuno izbacio C13. Preslusao 10-tak numera najrazlicitijih zanrova i mislim da je zvuk dosao na svoje mesto. Trafo ostaje vezan za 6dB gaina dok ne uradim Old Soul Ge pa cu onda da probam kako bolje zvuci, sa 6 ili 12 dB gaina. Narednih dana sledi slusanje razlicite muzike sa razlicitih izvora ali vec sada mogu da kazem da su utisci odlicni, cak i bolji od toga 😀. Me happy!

Teme o Ironu na velikom diy forumu su narasle na vise stotina strana pa mi je taj detalj promakao. Nema veze, ostavio sam konektore za te elemente tako da se veoma lako menjaju.

@Zen Mod Ubacio 100K prema groundu, 100R je vec bio ka gate. Nesto glasnije i bolja regulacija. Na 12h je umereno tiho, za normalno gledanje TV. Na 3h su basovi neizdrzivi, zvone sva stakla u stanu a ostatak spektra je nesto tisi. Mislim da treba da probam kako zvuci bez Borbely wcf elemenata.

Zato je i stiglo tu gde je sad! 😀 @Zen Mod koliko uticaja imaju otpornici posle pota? Kod mene su postavljeni R30 6K8 i R31 100R kao na semi za IP SE a na semi za Iron Pre su R29 330R i R27 100K? Pot je 10K log.

Trenutno , za probu, je ulazni signal u Iron Pre doveden sa TV kroz FX-Audio DAC-X6 a izlazni signal je vezan pojacalo Brig U-001 i to na ulaz gde se obilazi njegovo pretpojacalo i ide direktno na izlazni stepen.

Evo ga! Radi! Zuji nesto, nisam dobro pritegao sraf na zvezdi uzemljenja. Zvuci kristalno cisto. Bass je uzasavajuci 😃. Jako je tiho, moram da odvrnem pot preko 12h da bi bilo tek normalno glasno. Trafoi su povezani na 6dB, mozda da probam na 12 dB? Moram da idem da spavam, radim sutra.

Podesio rails na 12V. Podesio 20mV na R34 i 0V DC offset. Postavio skoro svo ozicenje za signal. @Zen Mod Sad nisam siguran kako vezujem pot. Imam na plocici PW, PT i PG i neki ALPS-like pot.

Je, pa onda niš. Samo cu da prestelujem na 12V.

Sa' cu ga opravim. Davno sam to lemio pa sam verovatno i gadjao 12V. Javljam brzo sta sam uradio.

@Zen Modovo je sema:

Trafo je maleni sareni.

Postavljeno ozicenje napajanja i osigurac u primaru 200 mA F (taj je bio pri ruci). Uradjen “test firing” bez belog dima. Izlazi V+- iz Good Geminija podeseni na -+13V,ne moze preko 13,8V, svuda stabilno i jednako. Q1,2,3,4 se tek blago greju. Izmericu im temperature kasnije. @Zen Mod treba li raditi nesto na naponu ili moze da radi ovako, na 13V?

Probaces sutra pa ces da kazes sam.

Krivo je more

Izbusena i pripremljena zadnja strana kutije…

Dobri nas Zero, zeleo bih samo da predupredim terminoloske nesporazume, za slucaj da ih ima: -Bansek-“Vertikalna tracna pila”, masina -Bonsek- rucna testera sa listom za secenje metala, rucni alat 😀

Malo sam radio (a gde ti je antena?) na Ironu. Polemio modulcice sa elementima Borbelj WCF i postavio u lezista na plocici. Ostao mi je i jedan kompletic sa starijim elementima pa ako nekom zatreba...

Malo zanimacije oko unapredjenja stare lemilice za razljemljivanje. Potrebna je stara zuta lemilica sa pumpicom za odlemljivanje, aluminijumska pumpica, jedan o ring, 3D odstampan drzac, zip vezica i sraf sa maticom 3x30mm. Za vise detalja i link za 3D stampu na Youtube potraziti "Desoldering pump mod".

Sad ce da drnda neko vreme pa cu obratiti paznju. U medjuvremenu cu se truditi da zavrsim Irona i Old Soula pa ce sve zajedno onda da se usvirava.

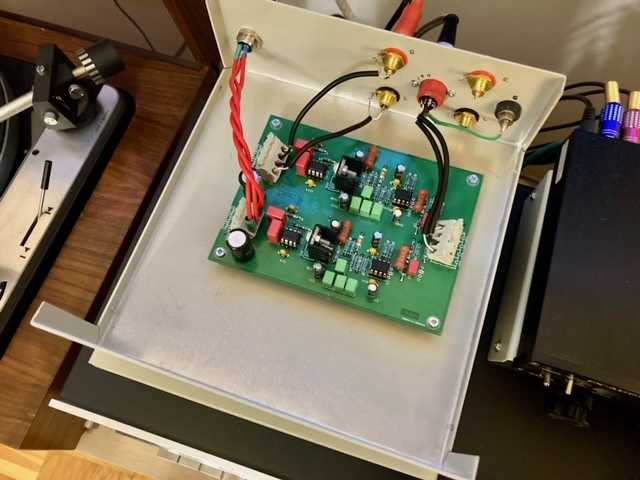

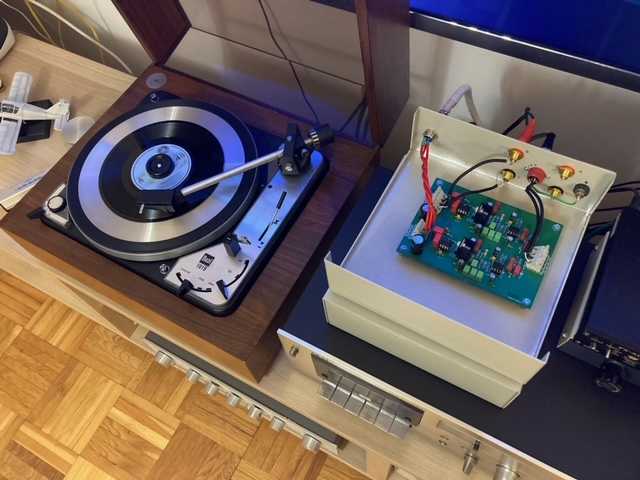

Bogami, sviri! Ja nisam neki gramofondzija ali ovo je lep napredak u odnosu na ovo sto sam do sada slusao. Posebno mi se dopalo kako sada singlice zvuce 😃

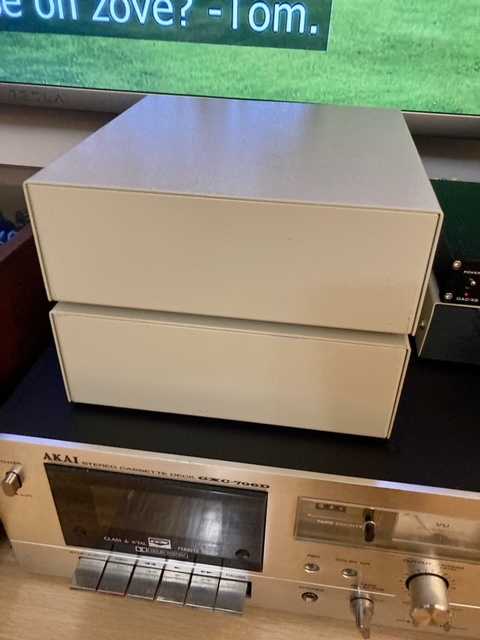

Evo ga i Macura proradio! Dizajn kutija mi nije jaca strana! 😁

Nije proslo ni dve i po godine. Good Gemini postavljen u kutiju, pusten u rad i podesen ma 16,2V. Sutra verovatno Macuru privodim kraju.

Instrumentcic

Najmanji GORE konektor sa prve slike se koristi na Garmin rucnim GPS uredjajima pa ako neko ima neke stare modele u furdi...
