djmilicic

Samo jos da nabavim (napravim) generator. Ovo sam terao sa mobilnog i aplikacije - dao je samo tih 0,4V. A da skalameriju doteram u sobu - zena bi me strpala ne u EL34 nego u onu 6n1p

Kazem, ovo sam samo merio: dobijao sam oko 3V RMS na 9 oma otporima pri 0,4V ulaznog signala. Ne znam da li je to dovoljna informacija. Edit: na resetki su naponi bili oko 8V

Ako su podaci koje sam dobio iole tacni, dobijao sam oko 3V RMS na 9 oma otporima pri 0,4V ulaznog signala. To su podaci za triodni mod, UL nisam merio, jer mi se cini da je malo "tvrdji" po zvuku pa me ne interesuje. Inace svira skoro jako kao i ZEN na 40V i 2A biasa na PASS BALANCED LINE ZEN pretpojacalu. Evo i slike sve sa rasturenim i rascupanim zicama

Sax mi je vec sredio ecc88 i izmenu napona na ulazu - to je sledece, samo malo da sad slusam sijalice kako sviraju. Jos jednom hvala.

Uradio sam kao sto si rekao osim anode. Nemam "pravi" osciloskop pa ne mogu da merim visoke napone. Izgleda da ulazna cevka malko zvoni, pogotovo oko 1 kHz. Izlaz na trafou otprilike prati ponasanje na resetki izlazne cevi. Hvala puno na lekciji.

Please prevedi na jezik neukih ljudi.

Proba sa zvucnicima. Ovo je prikaz merenja sa osciloskopom sinusnog signala na ulazu a na izlazu su skinute ove naponske vrednosti. Šta znače pametniji će da znaju. Razlika levo-desno je zbog toga što je na levom kanalu otpor od 8.3662 oma (27+27+22 u paraleli) a desno su dva zvučnika od 4 oma u seriji. Po mojoj proceni može se videti odziv po frekvencijama. Primećuje se da je zvuk malo tvrđi nego kao kod Pass Zena, odnosno visoki su izraženiji (vidi se i po vrednostima). Meren je samo sinus i na 20kHz je bez promene oblika. Kocke nisu bile merodavne jer aplikacija sa telefona izbacuje sve samo ne kocke. Inače nema ni b od bruma i to na 97 dB hornama. Ovako izgledaju oscilogrami snimljeni na PC Jel mu ima pomoći da se malo upeglaju ovi visoki. Da napomenem - lampe su nove Electroharmonix EL34. Inače lako i lepo svira. Bas je malo bolji nego kod Pass Zena.

Da ti malo off-ujem temu:

Obožavam rad "from scratch". Kada vidim ovo, onaj moj uradak je k’o da su ga deca u zabavištu radila. Jedno veliko BRAVO.

Hvala vam, upravo testiranje i drugog kanala

Hvala, fala. tu je i kratka proba od sinoc https://drive.google.com/file/d/13u_GrXu9rJhFMbmCXiuIe_IFUlw3vQld/view?usp=sharing

Odradjeno po uputama pametnijih (stavljeni bajpasi od 6,8 nF i 15nF, smenjeni resetkini otpori na driveru sa 1M na 0,5M, zamanjen anodni na driveru sa 15 na 22K) i ovo je izgled utrobe. Zavrsna sema sledi po zavrsetku ispitivanja napona i tweekovanja za zamenu driverice.

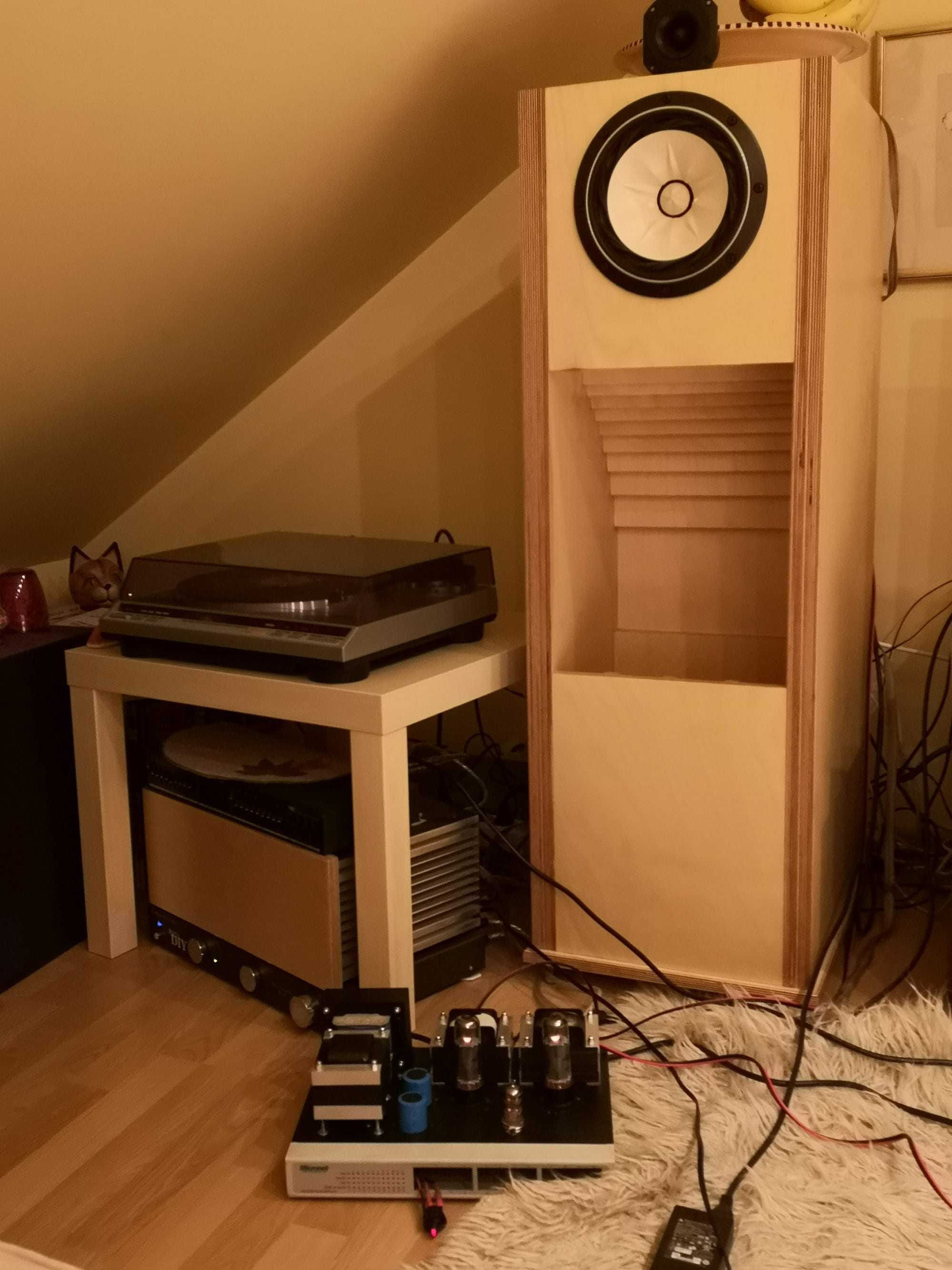

Sax, tako je i uradjeno, samo sto je anodni 15k a onaj plavi na drugoj slici je 12k. znaci taj 12k cu menjam. Ali, imaju novi momenti. Znam da zvuči pretenciozno s moje strane, dobro veče iliti zdravo kolege lampaši. Neizdrž mi ne dade mira i spojih jedan kanal na HT. Da ste mi ranije rekli kako ovo zvuči, ne bih "bacao" pare na one Fostexe. Pustio sam jedan kanal na neke kante (morao sam da ih vežem u seriju jer su 4oma). Više sam nego oduševljen. Kako li će tek da bude sa Fostexima. Nisam čuo brum na ovim kutijama, ali ne znači da ga neće biti. Probao sam i UL mod i on je ok, ali što Sax napomenu - ništa spektakularno, samo malo jače. Naponi su promenjeni sa ovim jednim kanalom. Bias EL34 je 56mA (26.53V), 6n1p je 6,4mA (3V), naponi na anodama EL34 359, 6n1p 192V, elevaciju za grejanje nisam priključio - ona je 63V. Grejanje je palo na 6.2V. Još jednom, puno vam hvala za pomoć bez koje nema šanse da bih ovo sproveo u delo. Ostaje mi da se malo "smirim", da nešto ne zeznem u ovoj svojoj euforiji, pa da ga sklopim do kraja i da sprovedem sva vaša dodatna uputstva - snižavanje napona na prvoj lampi, dodavanje ovih ostalih bajpasa na katodama.

Evo zasto je lepo biti samograditelj. Svaki dan nesto naucis novo. Primio k znanju. Samo da proverim znanje - u driverskom delu R-C clan je onaj 12k-47uF i taj se povecava a anodni ostaje isti.

Hvala, moze. Samo da ovo dovrsim do kraja, pa posle cemo da tweekujemo. Ostalo da povezem visoki napon na izlazu i firework.

Hvala Sax. I kakav dark side - light side je u pitanju. Problem oko ulazne lampe je sto imam ove dve. Mislio sam kasnije da ih menjam. Sad oko smanjivanja napona - koji otpornik da povecam, prvi od 12k ili drugi od 15k tj. sta nece smetati lampi. Ok za 470k - stavljam 220k. onaj bajpas na shemi je ostao slucajno, ali stavljam 10n. I 100 oma/1W je ostao sa stare sheme - vec je stavljen od 2W. Kafa - u svakom trenutku. p.s. NIXI za ono svetleca strana si me pretekao. Vec sam pisao post kad si iskocio.

Znam da sam dosadan, ali moram da pitam. Spojio sam driver cevku na visoki napon (nije bilo vatrometa ) i EL34 na grejanje i dobio sledecu situaciju sa naponima: Da li je to ok?

Kolko vidim, pin to pin su, ostali parametri? Ako su iste, probacu. Za sada imam ova dva komada.

Ljudi, šta da vam kažem svima (da ne nabrajam ponaosob) osim beskrajno hvala! Hvala vam na sugestijama, pohvalama i naročito kritikama. Ovo je za mene prvo "svetleće" iskustvo i hteo sam da projekat uradim od nule da bi se što više naučilo. Ovo se krčkalo još od prošlog leta, po završetku Fostexa, PASS ZEN-a i RIAA pretpojačala sa 2sk117. Još mi je ostao neki DAC u planu, da bih kompletirao kompletnu "liniju" od ulaza do izlaza u DIY varijanti. Pretpojačalo je još od ranije Pass Balanced ZEN Line stage. Kućište sam "maznuo" od crknutog sviča i zato sam bio ograničen veličinom kutije. Prigušnica nikako nije mogla da se ugura u kutiju pošto je jezgro od 14 cm2 i 2222 namotaja 0,3 žice (EI84 x 50mm). Probao sam da vodim računa da trafoi budu zakrenuti za 90 stepeni da se izbegne međusobni uticaj magnetnih polja. Lampe su EL34 i 6N1P-EV i rađeno je kompilacijom sledećih rešenja: Izabrana je shema na ulazu sa jednom cevkom jer nisam imao dovoljno struje za grejanje pošto sam mogao da uguram samo žicu od 1,3 mm - što je bilo dovoljno za 3,9A, a trebalo mi je 4,2A za sve četiri cevi. Postoji još jedan, a to je da svaki uređaj bude sa što manje komponenti i, naravno, single ended. Ubačen je još izbor između triode i UL moda - koštalo je samo jedan prklopnik, pa što da se ne proba. Sada malo pitanja. Koji napon za napajanje da izaberem 380V ili 400VDC , pošto sam ostavio više izlaza na mrežnom trafou (270, 280, 290, 300 i 310V AC), pa imam "slobodu" da bezbolno menjam napon? Koliku struju da pustim kroz EL34, odnosno koji katodni otpornik - 470 ili 560 oma? Izlazni trafoi su mi ispali oko 2k9:8 jer mi se tako namestilo da popunjavam slojeve namotaja do punog reda. Hvala još jednom.

Bidne li bruma, ukljucim da svetli, a u pozadini PASS ZEN, ko ce ga provaliti . Ionako ga palim preko WiFi-ja. Inace, posle ovih 3.6A za grejanje, napon je 6,26V

Jel’ ovako ok

NFB se ne troši u naši krajevi.

Sta je majstor, hvala

Primljeno k znanju, al jos edno pitanje. Koji kraj izlaznog trafoa tretiram kao + a koji uzemljujem - kraj ili pocetak (mislim na sekundar)? Za primar - pocetak je anoda a kraj B+?
