djmilicic

Jel ima slikica dzigerica? Izvedba za cenera - sto bi rekli moji zemljaci.

Thnks

Jel ima opcion za dodavanje USB?

U nedostatku materijala za izlazne trafoe prešlo se na izradu šasije

Transformatori i prigu.nice gotovi.

6S4S - 2kom GZ34/5AR4 - 1 kom

dunavko, ovi moji su FE208E Sigma kamo sreće da su ESR.

Otkrij kanal za nabavku cevi, pliiiiiz

Može, tu je struja max 8 mA.

Da li je ovaj proraćun po PSUD-u ok - ispravljačica je 5c4s, a za ovu 5v4 kažu da je direktna zamena. Napajanje izlaza je na oko 315V, drajvera na 150V. 5c4s.psu

Sad mi je jasno, hvala. Kad iskopam sheme, biću slobodan da te ponovi konsultujem.

Ako sam dobro shvatio, radim na 723 strujnu zaštitu na 1-1,2A kolika je struja grejača i nekih 8-9V napona na izlazu. Integralci, pertinax kupljeni, sledi pločica

Jezgro je od M limova, pa je već srednji stub skraćen za 1,6mm. Režem ga na dva segmenta. Ono je integralna verzija kako sam ga nabavio. Vladd mi je predložio dupli stabilizator 723 + regulator sa tranzistorom i fiksnim referentnim naponom. Takođe ću probam lm350 stabilizator. Za topologiju sa pentodom sam se odlučio po preporuci Sax-a (i dobio od njega lanpe na poklon). Pošto već imam svetleće pojačalo, ovo mogu polako da deljam, pa će prvo ići u konfiguraciji open bafl - tj. montaža na dasci, pa ima mesta za igranku. Teraće fostexe FE208ES i prošli smo vreme rokačine - u ove godine mirna jazz muzika i klasika na uvce. Sa EL34 u single ended ubiva i ne teram ga do kraja. Hvala na sugestijama.

Tražio, tražio, pa našao gvožđe za mrežni trafo. A ova gomila gvožđurije će možda jednog dana i da prosvira. Polako se sabiraju delovi i motaju gvožđa. Napajanje izlaznih lampi će ići sa posebnih 8-9V trafoa + DC regulator. Sa HV trafoa će da ide još 5V za ispravljačicu i 6,3 V za EF86 odn. 6Ж32П. Molba: Trebala bi mi šema za atenuator od 47k log za ovaj preklopnik 25 položaja. Mislim da je make-before-brake.

lepo čučnuo trafuljko

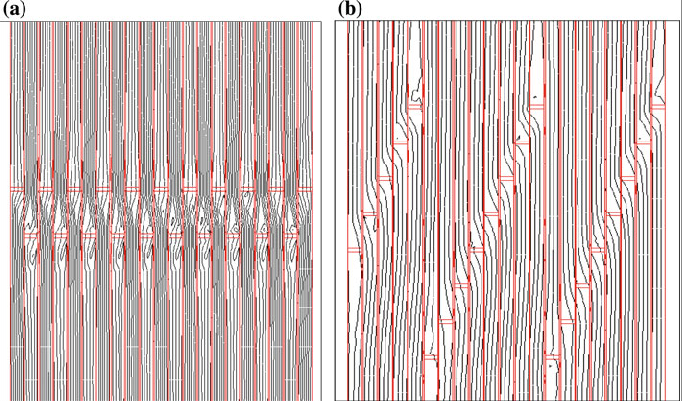

Magnetic flux trajectories for an air gap of 3 mm and overlap length of 1.0 cm, a two laminations per step; b eight laminations per step Svoj optimizam sam bazirao na ovom rasporedu magnetnih silnica u jezgru, al kad ne mere, ne mere.

Zahvaljujem, bataljujem rabotu sa tom jezgrom, uzecu drugu, koju sam mislio iskoristiti za izlazni trafo - UI jezgro 13,5 cm^2, isto plehovi .37 mm.

Mislio sam da ih okrecem u kontru, pa da u proracun n/V uvedem neki faktor smanjenja povrsine jezgra. Inace limovi su 0,37mm, pa mi zao. A koliko je gvožđe (oko 18 cm^2), mogu Đerdap da prigušujem.

Pitanje (jedno od hiljadu koliko će ih još bidne): Da li merem ovu jezgru da iskoristim za mrežni? Limovi su M102 ali sa jednim problemom. Ima air gap od 1,6 mm.

Završene prigušnice za CLCLC napajanje. Obe su 10 i kusur H. Sledi dogovor sa Sax-om oko ispravljačice, pa motanje mrežnog ili mrežnih trafoa. Možda se odlučim za poseban trafo za AC grejanje drajverica i DC regulatora grejanja izlaznih lanpi.

Čika Brko, šta predlažeš? U fazi sam priprema za motanje mrežnog ili mrežnih trafoa. Da li ići na odvojene trafoe za grejanje izlaza? Da li ići na opciju dve ispravljačice i dva filtera za driver i izlaz? Koja cevka bolje svira 2a3 ili russian tube? Dosta za sada.

Sad jos jedno pitanje - da li ctavljati jedno clclc za oba kanala ili dva puta clc. Sax - mislio sam onih 150 V.

Otvorena tema. Tucite tamo, da bidne sve na jedno mesto. Hvala

Dosta se odmaralo i dangubilo. Krenuo u novi "projekat". Kao osnova je uzeta Saxova šema (hvala Sax). Za početak je namotana jedna prigušnica od gvožđurije koju sam nedavno pazario. Ispalo je baš po proračunu sa Turnerovog sajta - 10H, 165mA. Sledi motanje još jedne (valjda ću da ubodem slične parametre :-) ) Zamoljavam vas da pomognete sa predlozima oko napajanja, grejanja, izbora delova i svega ostalog. Za početak pitanje - napajanje pentode sa HT preko CRC ili nesto drugo.
