Hvala jos jednom!

@Zen Mod Hvala puno na pomoci. Cisto da rezimiram. Ako uzmem moj slucaj da u kucistu nemam mrezni vod uzemljenja, samo fazu i nulu, onda oba FG spojim sa kucistem pojacala, a audio masu preko NTC ili bez ukoliko nema bruma. Ukoliko dovedem i mrezni vod uzemljenja, onda taj vod jos spojim na zajednicku masu metalnih delova. Da li je prema ovome zakljucak da nema razlike u izvodjenju uzemljenja unutar uredjaja u zavisnosti od postojanja mreznog voda uzemljenja (osim da se tada sve veze i za taj vod)? I dodatno pitanje. Na blok dijagramu se vide blok kondenzatori izmedju -V i FG. Da li oni sluze da se na neki nacin ti potencijali drze na konstantnoj vrednosti uz filtiranje zaostalih AC smetnji? Ako se audio masa spoji direktno sa FG, tj sa zajednickim uzemljenjem metalnog sklopa, onda u tom slucaju se kratkospajaju ti kondenzatori i gube svoju svrhu, ako sam dobro primetio.

FG je povezan sa kucistem napajanja, a -V nije sto je i uslov za serijsku vezu i po tome sam i birao od ovog proizvodjaca. U kucistu pojacala imam samo fazu i nulu, ali me interesuje uzemljenje za oba slucaja, sa i bez mreznog voda uzemljenja.

Pozdrav, imam pitanje u vezi switching napajanja pošto ih nisam do sada koristio, a spojio bih 2 serijski za napajanje pojačala, samo nisam siguran u vezi uzemljenja sklopa unutar kućista pojačala i to u dva slučaja, sa i bez pristunog voda uzemljenja iz mreže. U pitanju su 2 Meanwell RS-150 napajanja sa blok dijagramom kao na zakačenoj slici. Po dijagramu kontam da bi DC nulu trebalo ostaviti da pluta a da FG konektore treba povezati sa vodom uzemljenja mreže ukoliko postoji, - a šta ako taj vod ne postoji? Ako u tu jednačinu dodam i povezivanje kućišta, u oba slučaja, definitivno mi treba pomoć.

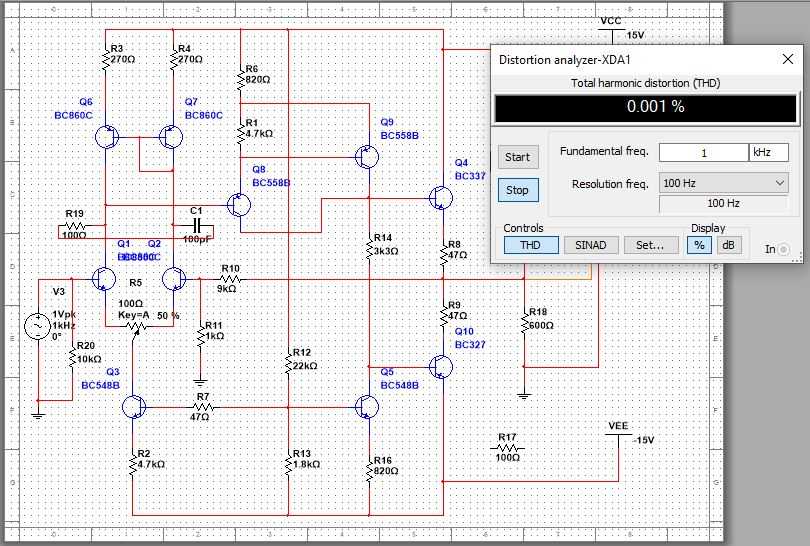

Kada vec skupljate sheme, ja sam pre 12-tak godina cackao po multisim, samo se ne secam vise odakle mi shema i koliko sam je ja menjao. Povukao sam danas ponovo u app da vidim dal` radi. Izgleda da sljaka, napravljena od jeftinih delova, ulaz 1Vpp, gain 20dB, izl 600ohm, simulacija kaze 0.001% distorzije. E sada, kako to zapravo u stvranosti radi, ne znam.

@NIXIE Mnogo lep ovaj ad1865n-k, . Koliko vuce struje po pinovima za napajanje?

Ako sam dobro razumeo, nos dac je dac bez oversamplinga sto jednoznacno podrazumeva da je bez digitalnog filtera, i da su te dve stvari uvek implementirane unutar chipa (ili kompletnog dac board-a) zajedno.

tekst u zagradi je visak, ako na to mislis

Hvala na preporukama, proucicu. Inace imam jos 2 dac-a, Lee Portable L1387 i xmos+akm4490eq. Preko akm dac-a slusam hi-res audio najcesce preko mosfet pojacala za slusalice koje sam nedavno napravio i audio technika slusalica, ili preko yamaha risivera komercijalne srednje klase i visaton zvucnika u mojoj izvedbi. Sve sto imam u tom audio lancu nije u tom rangu kvaliteta koji bi samo izmenom jedne komponente doneo znacajan skok u kvalitetu. A kontam da svaka karika u tom lancu bi trebala da ima kvalitenu izvedbu - kazu da je najveci izazov za moderne dac chipove implementacija na pravi nacin i da razlike u zvuku zavise od toga a ne od samih chipova. No, nemam iskustva ni dovoljno znanja na polju digitalne tehnike a jos vise sto mi fali je upoznavanje i slusanje kvalitetne (i pristupacne) audio tehnike koja bi obogatila subjektivni dozivljaj zvuka.

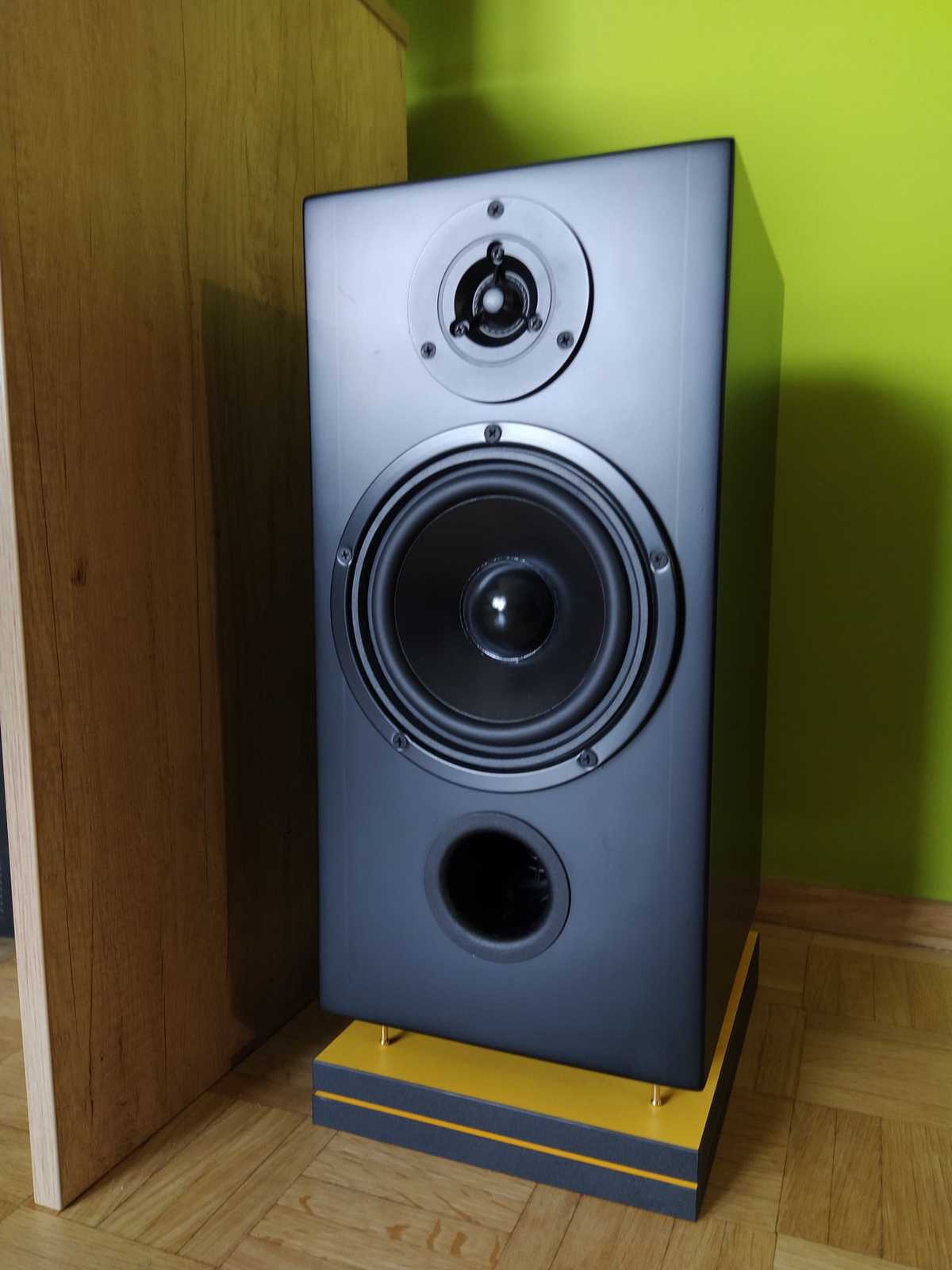

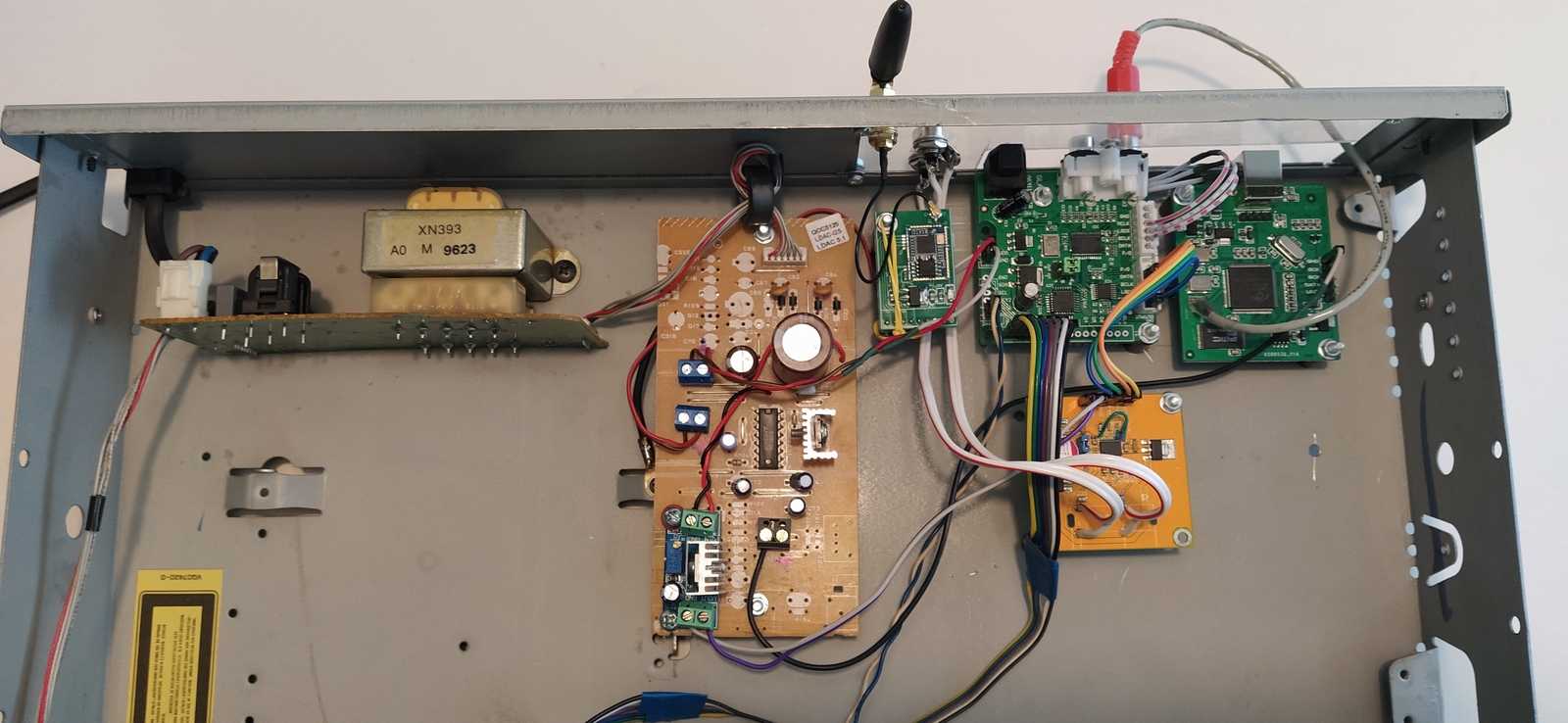

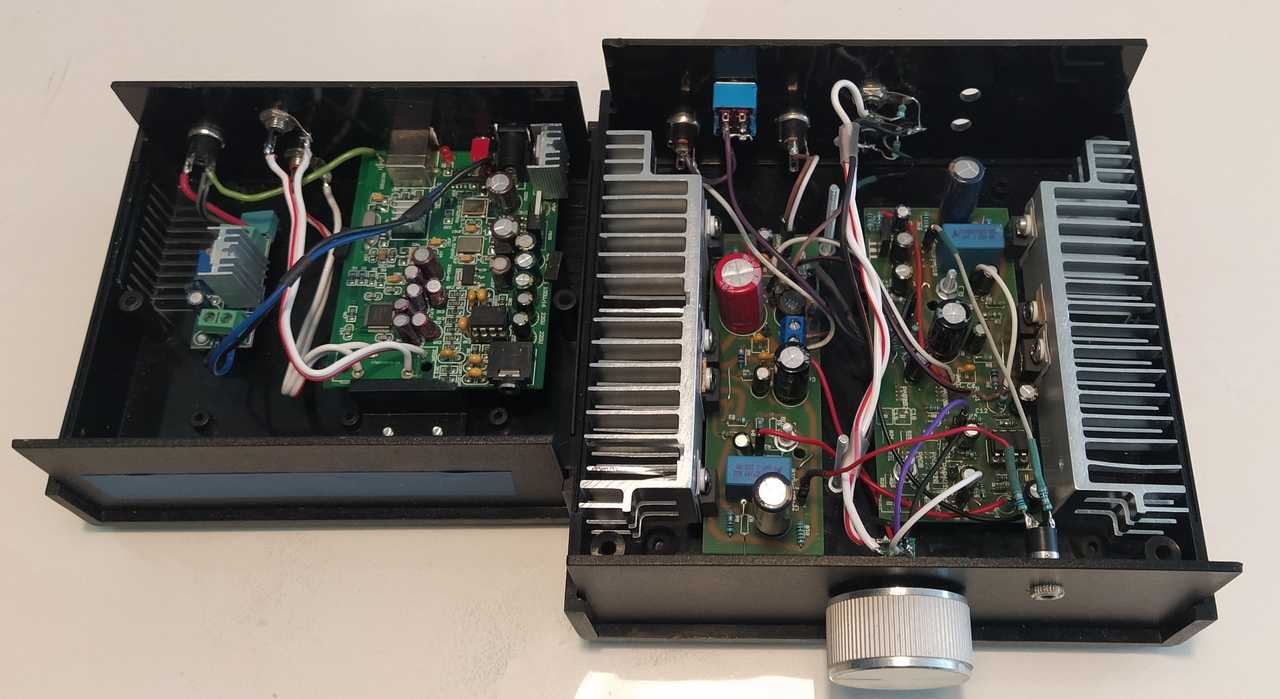

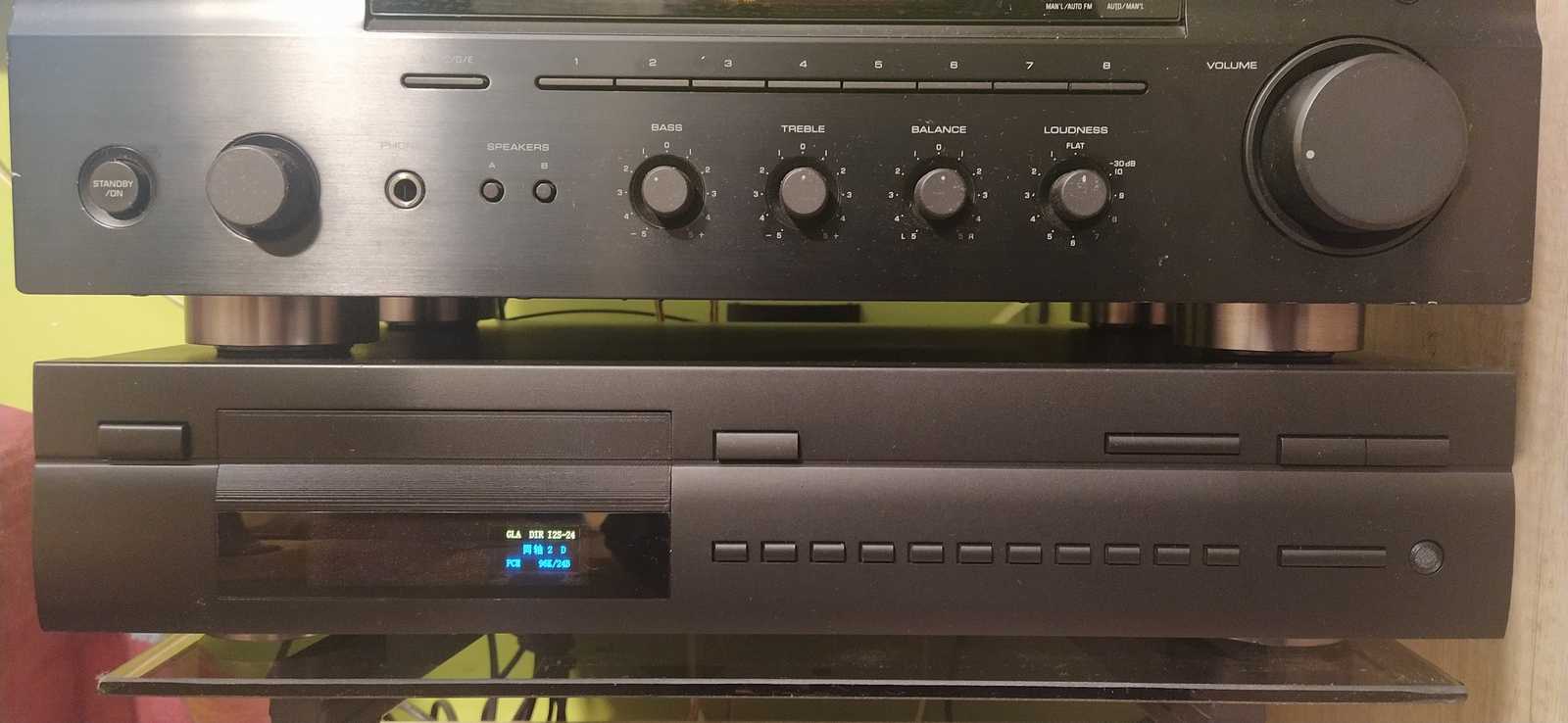

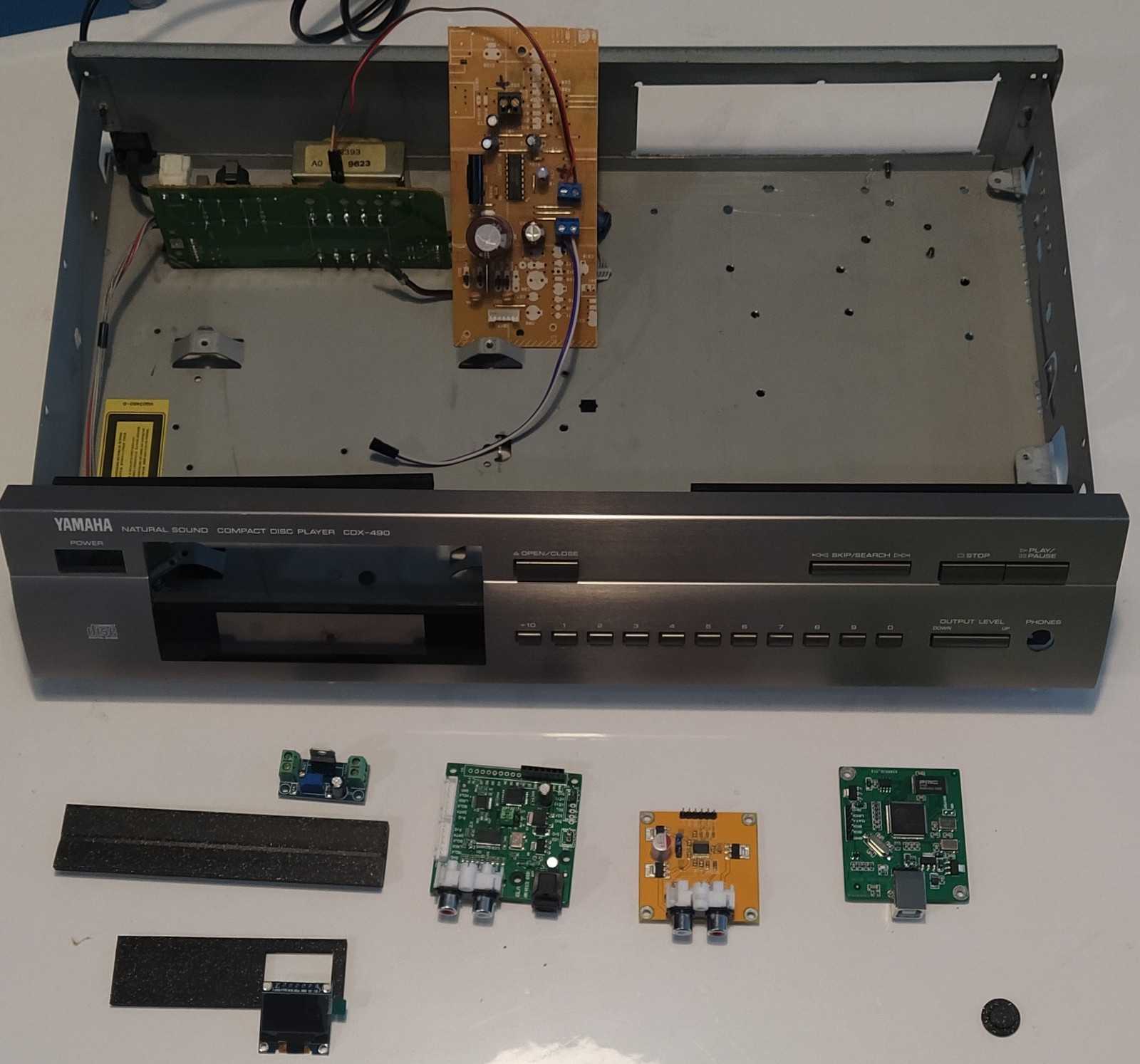

Odlucio sam prosle godine da risiveru dodam digitalne ulaze, da sklopim od kineskih delova sa sto manje lemljenja. Proslo je 20 godina od poslednjeg samostalnog projekta, bass-reflex kutije sa Visaton zvucnicima. Unazad nekoliko godina nesto lemljenja i odlemljivanja, nista valjano, vreme je bilo da se nesto i zavrsi. Nabavka delova je potrajala, u medjuvremenu sam napravio mosfet pojacalo za slusalice u Szekeres varijanti. I kada je stigao poslednji modul, BT sa Qualcomm qcc5125, vreme je bilo da selektor digitalnih ulaza sa akm4113, usb risiver sa cm6631a i dac sa pcm5102 udomim. Iz ploce raskupusanog cd plejera sam isekao stabilizatorski deo i doradio, u Fusionu sam nacrtao delove za zaptivanje suvisnih otvora na kucistu i nosac oled-a (drugar odradio 3d print), povezao front dugmice za prebacivaje kanala, ofarbao kuciste, sve ugradio i povezao. I sve proradilo, no clicks, no pops, no noise - barem do 12khz, vislje frekvencije ionako ne cujem :). Na kraju sam poveazo da pali sa ukljucivanjem risivera. I da dodam da sam unazad neko vreme dosta zapitkivao i dobijao kvalitetne smernice. Svaka cast za postojanje ovakvog foruma i svim clanovima koji nesebicno dele svoje znanje. (greskom sam ovde postavio temu - molim admine da prebace tamo gde pripada)

Eh, imam ispred digitalni selektor koji prima optiku sa tv, na coax stize signal sa usb 2.0 risivera, a cekam da mi stigne bluetooth sa QCC5125 koji ide na i2s. Cim stigne BT zavrsavam sve to i mecem u neku kutiju. Mozda i napravim neke fotke pa pretstavim moju verziju na forumu.

Mnogo razlicitih informacija se moze procitati na internetu pa sam malo zbunjen. Verujem da na ovom forumu ima iskusnih znalaca koji bi mogli da mi razjasne da li je izbor ovih nekoliko kondenzatora optimalan ili pojedine bi trebalo zameniti ( uz komentar zasto da ili ne i zasto je drugi izbor bolji). Pretpostavljam da kondenzatori u analognom izlazu bi mogli biti kvalitetniji, odabir onih 2u2 kod charge pumpe mi je nedovoljno jasan (mada kontam o kakvoj sekciji je rec unutar chipa), a o tantalima se svasta prica, kao i o paralelno spregnutim kondenzatorima i zajednickim uticajem na visim frekvencijama. Kada sam vec clan ovog foruma red je da nesto i naucim od cenjenih clanova. Hvala unapred.

Kakva zbrka, gledao sam onaj "Schematic diagram" sto je dao u opisu. Tamo pise WS, SCK i DAT. Hvala na objasnjenju.

@NIXIE Nisam jos narucio. Primetio sam drugacije izvode za i2s. Kako da povezem sa bluetooth-a WS, SCK, DATA i2s ako mi treba BCK, LRCK, DATA na dac-u?

Na kraju jos ispade da mogu da iskoristim usb risiver posto na spdif izlazu sve radi. Ostaje mi na digitalnom selektoru slobodan i2s. Mogao bih bluetooth da nakacim. Ako neko ima neki kineski link za bluetooth na i2s sa dodatnom antenom, please share. Hvala unapred.
