djmilicic

6E5P pojačalo

Preporučeni Komentari

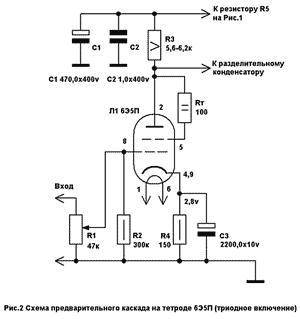

Pošto neki andrak treba da se radi i imam nešto materijala (i onu dasku), molim pametnije da daju mišljenje i predloge za ovu šemu:


Snaga je oko 1.7W (puna kapa).

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

6E5P ulaz, 6E5P izlaz.

:)

6E5P u triodni spoj (g2 sa 100 oma na anodu)

za izlaz normalno, kao i obicno.

izgubio sam semu, morao bi da vidis sa SKrsticem, radio sam

nasem drugaru SEP sa njome.

sto se tice napona, baterija za 6E5P je max. 250V izlazni deo,

a ulazni deo koji je u triodnom spoju - 230V je puna kapa.

izlazna snaga za 6E5P u pentodnom spoju je max. 4W.

zvuk je veoma, veoma dobar, slican ko 6V6.

:cheers:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

G2 bi trebalo preko veceg otpora, na Vcc. Ovako ne vidim sta anoda radi sa manjim naponom od G2?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
4 minutes ago, djmilicic said:

Imam samo dve cevke u zalihama.



ako imas samo 2 komada ...

... sacekaj Ivaila ili 6N6P za drajver.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
2 minutes ago, vladd said:

G2 bi trebalo preko veceg otpora, na Vcc. Ovako ne vidim sta anoda radi sa manjim naponom od G2?

kod pentodnog spoja obicno g2 ide preko 1K na B+ na jedan kraj tonskog.

bolja opcija je kad se radi napajanje - C1 - L - C2 - R - C3 - R - C4 da sa

C2 ide baterija za izlaz, C3 baterija za g2 a sa C4 baterija za ulaz.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Moze i u tetrodnom, zavisno kolika je G2 za doticnu, i kolika se razlika napona zeli, pa prema tome i otpornik za prema Vcc

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

3,5К је za triodni spoj.

za pentodni 5K je tamanica. :)

nemoj vezivati izlaznu u triodni spoj.

em je mala snaga em je losija dinamika.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, djmilicic said:

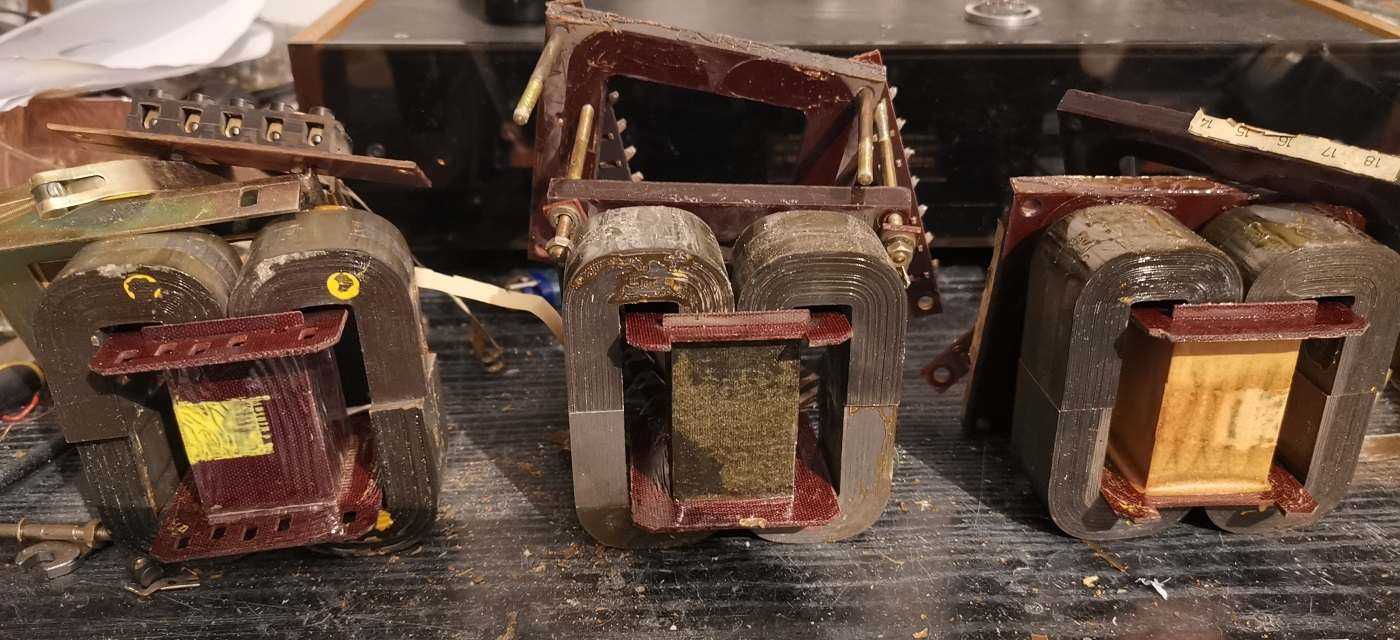

Gvozje spremljeno.


Nesto mi izmiksane polutke na ovom srednjem?

Kolika su jezgra nece ni trebati  procep. :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 2 minuta, vladd reče

Kolika su jezgra nece ni trebati  procep.

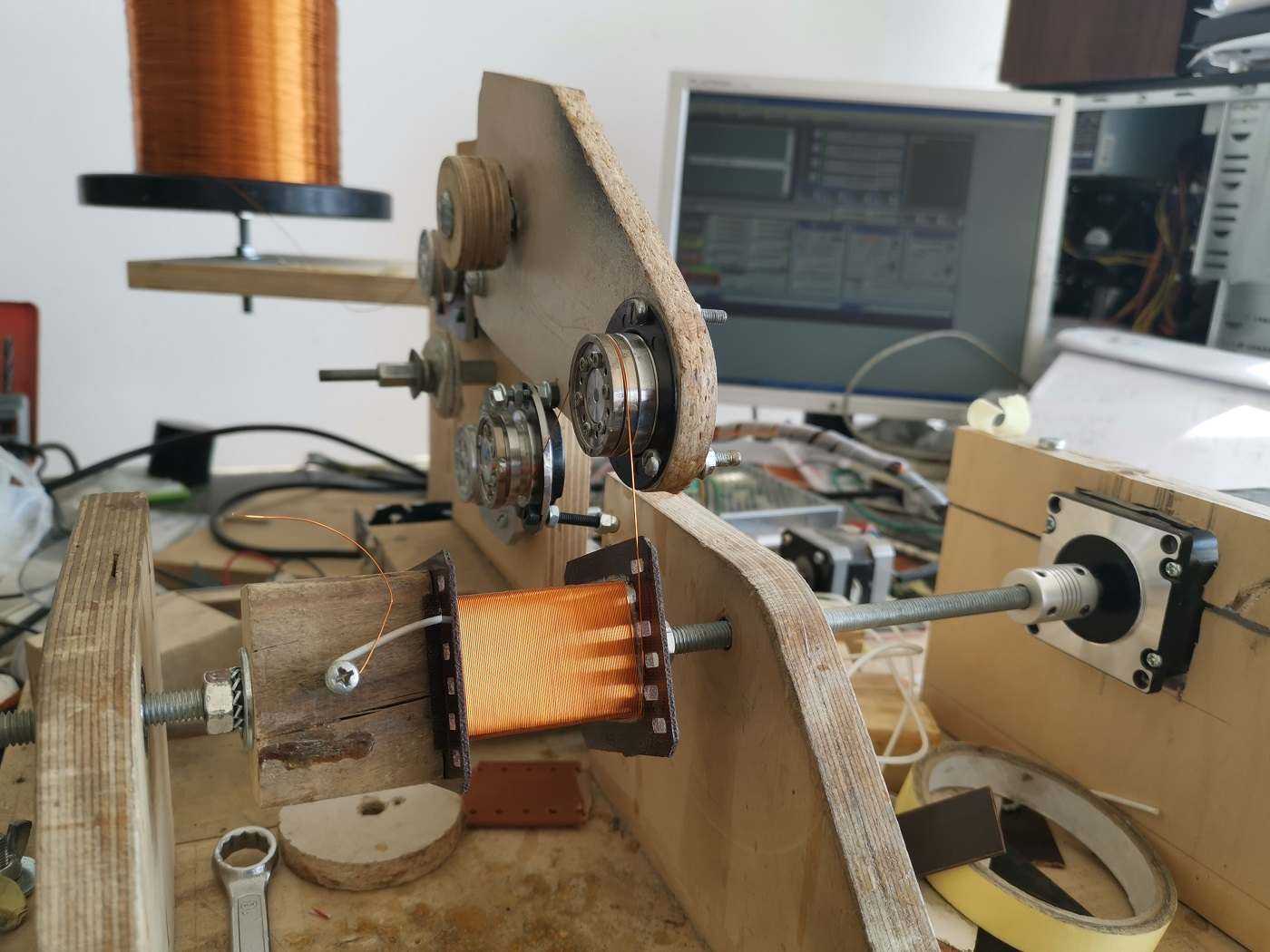

Još ne uradih proračun za izlazne trafoe. Pošto je struja do 40mA, mislim da si u pravu. Biće dovoljne neravnine na dodiru.



pre 4 minuta, vladd reče

Nesto mi izmiksane polutke na ovom srednjem?

Možda sam okrenuo donje (gornje) polutke. Od istog trafoa su sigurno.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
