Uputstvo za izradu pasivnih skretnica sa već poznatim vrednostima elemenata.

[Mikorist]

Ova cela tema je zapravo moj notes. Šta mislim da je meni bitno.  Naravno drugi mogu da osporavaju, dodaju njima  bitne stvari - proširuju tematiku.

Problem je što je sve ovo razbacano po forumu u delovima. Ima mnoogo toga. Kabliranje recimo. Ima trista čuda.

[Mikorist]

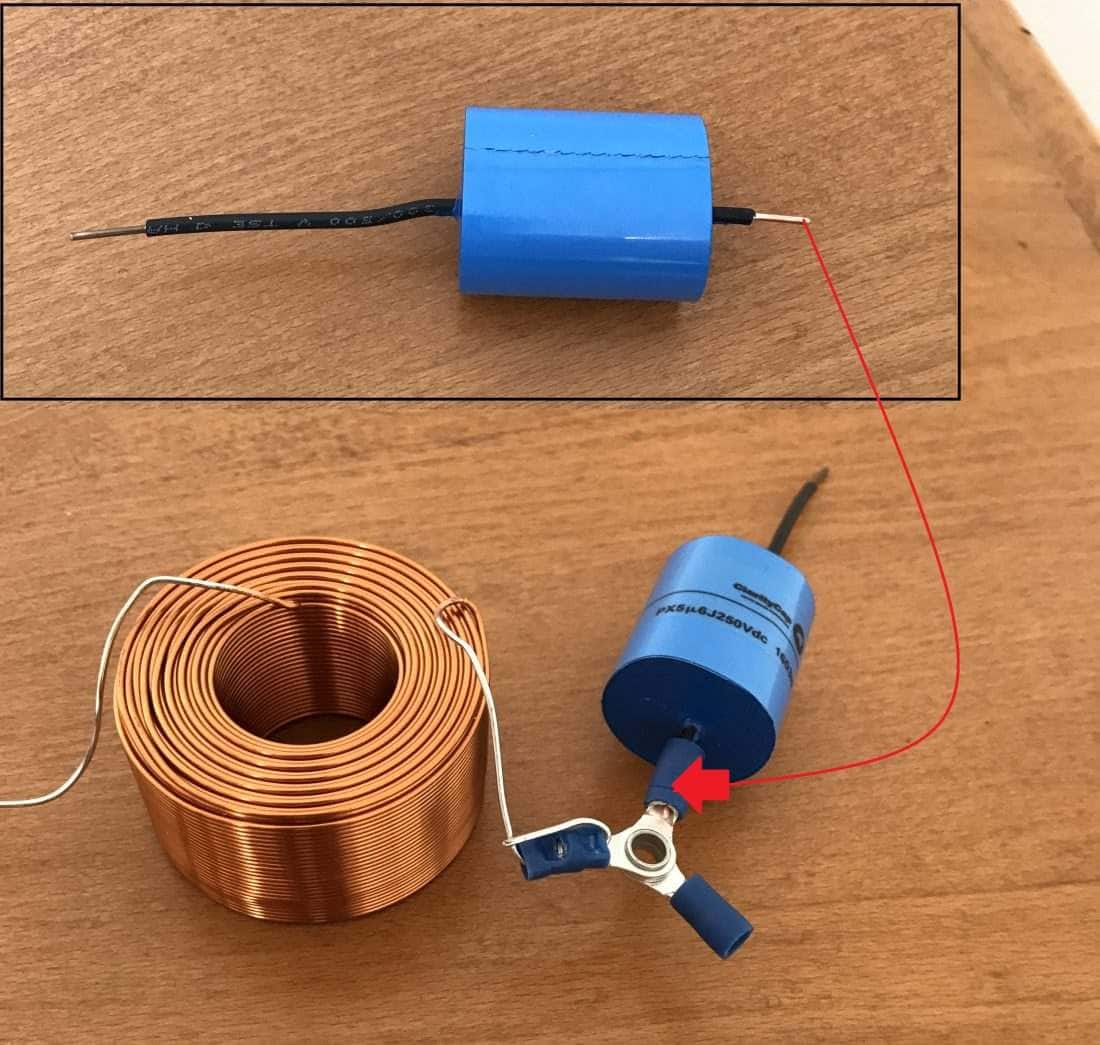

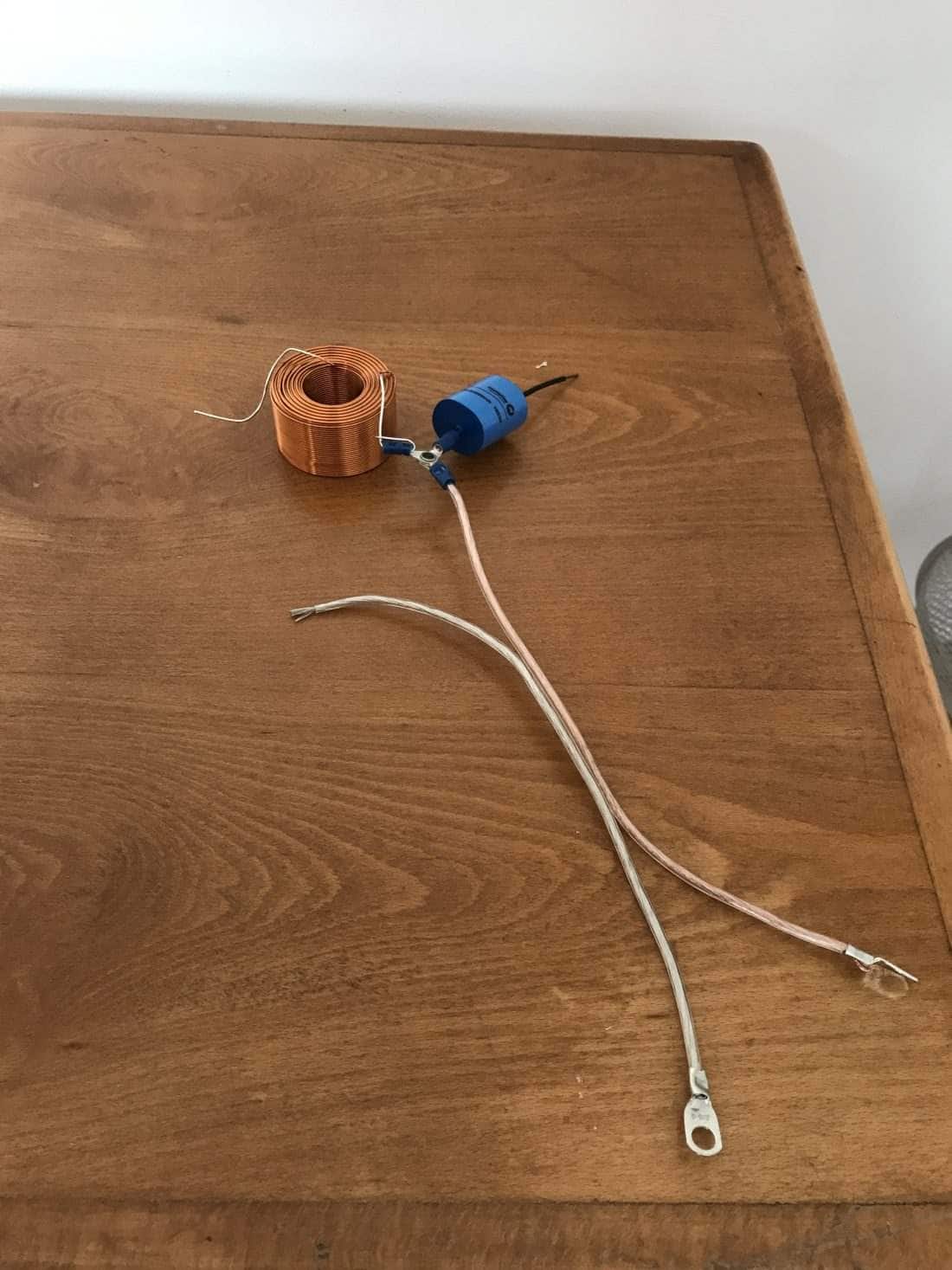

Može da se uradi i bez ijednog lema. Ko n'ume da lemi....Na krimpovanje i na kleme redne. Ali treba naći mesingane



http://www.maktrade.rs/SABIRNICA-IZOLOVANA-6X9---8P-(plava-mod.3)_17903





[parabolis]

1 hour ago, Mikorist said:



Može da se uradi i bez ijednog lema. Ko n'ume da lemi....Na krimpovanje i na kleme redne. Ali treba naći mesingane



http://www.maktrade.rs/SABIRNICA-IZOLOVANA-6X9---8P-(plava-mod.3)_17903





Moze, ali, da li ima zvucne razlike izmedju krimpovanja i lema  (kad je sve po propisu, mslm da krimp veza ima "bolji" zvucni potpis) . Samo glasno razmisljam ....

[Mikorist]

1 hour ago, parabolis said:

Moze, ali, da li ima zvucne razlike izmedju krimpovanja i lema  (kad je sve po propisu, mslm da krimp veza ima "bolji" zvucni potpis) . Samo glasno razmisljam ....

[vladd]

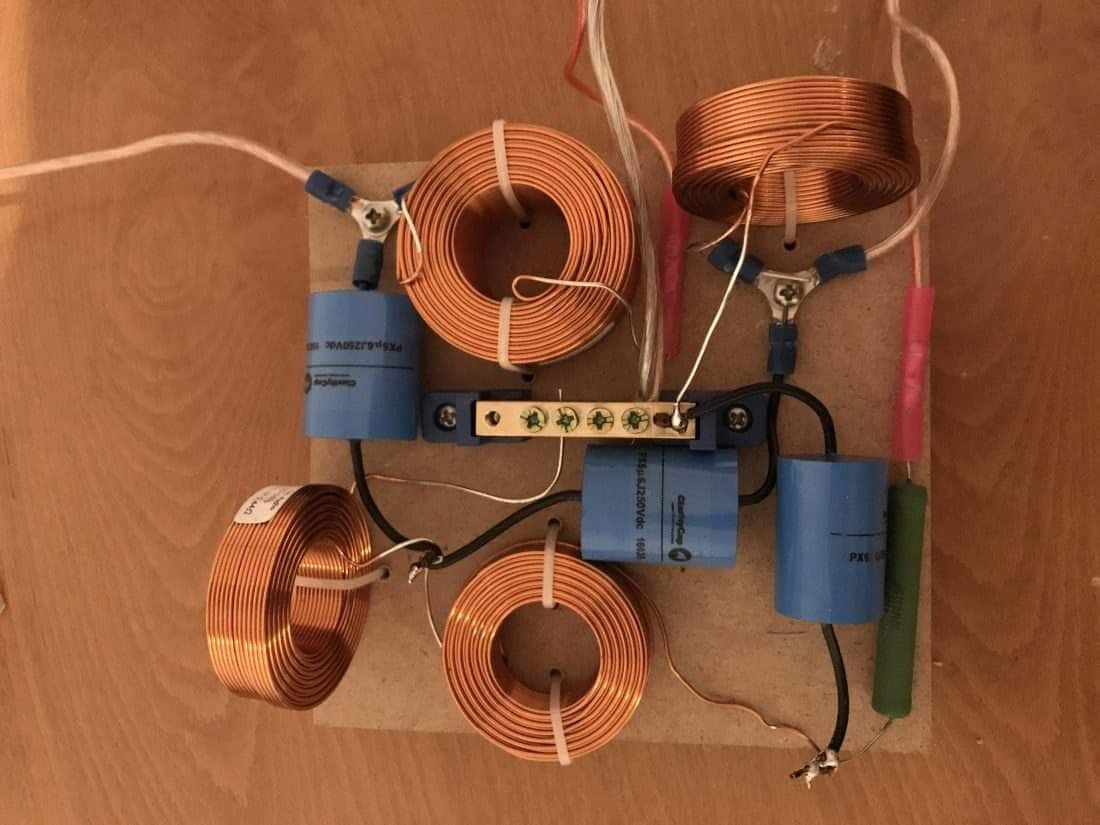

Malo razmisljanja o geometriji pozicija

[Mikorist]

Ok je primedba.

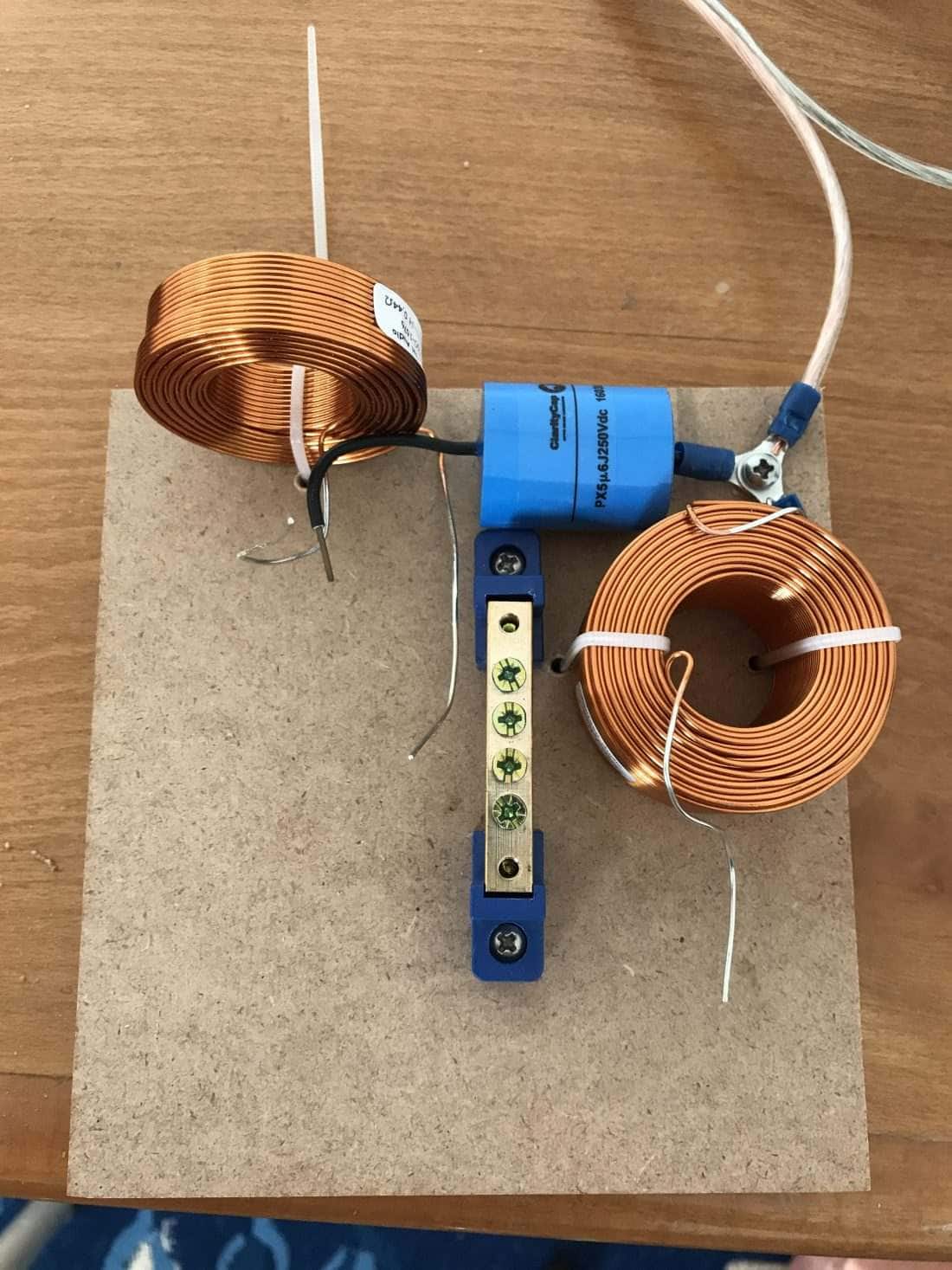

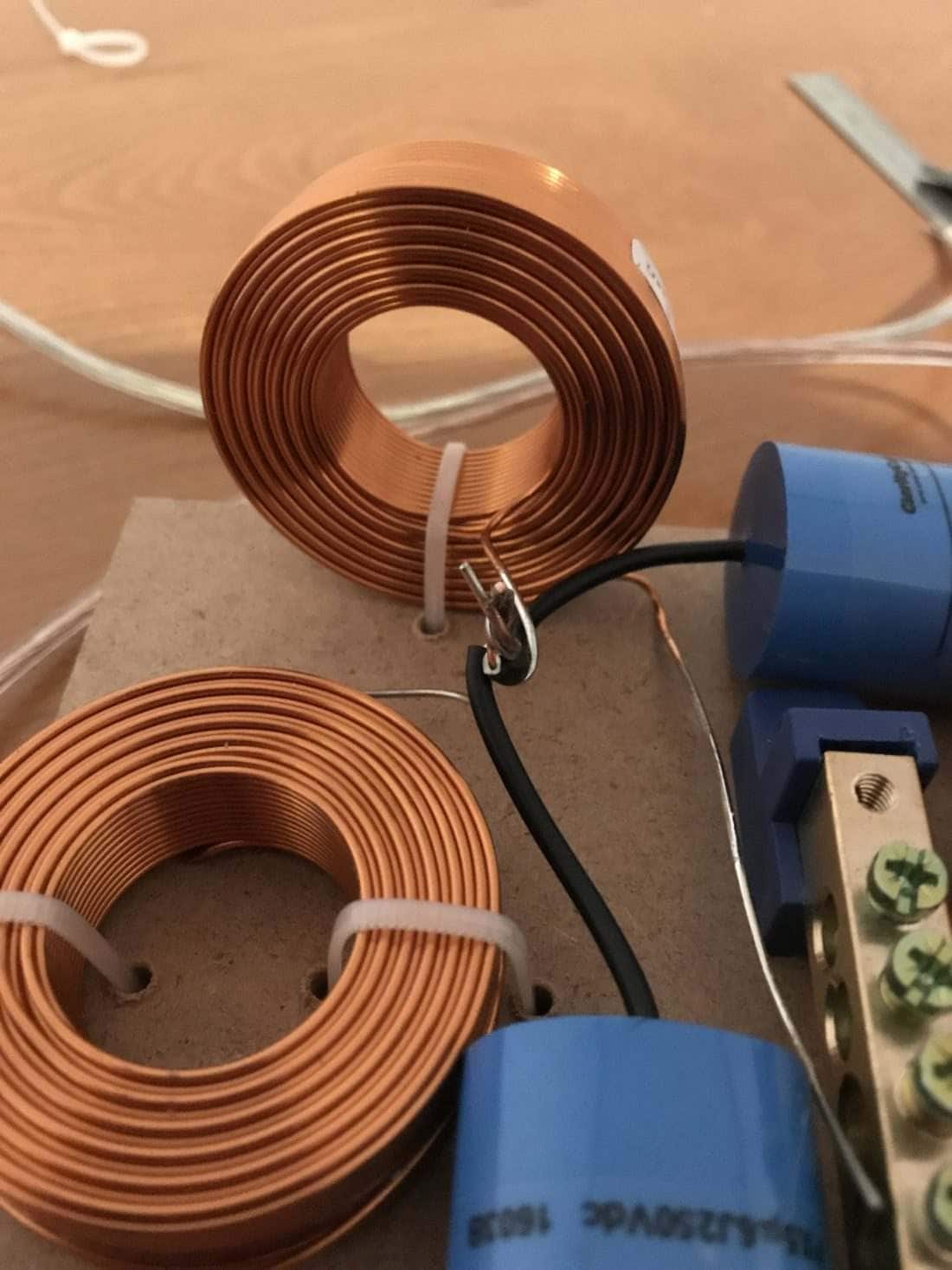

Tri mogu ovako da stoje recimo

odnosno

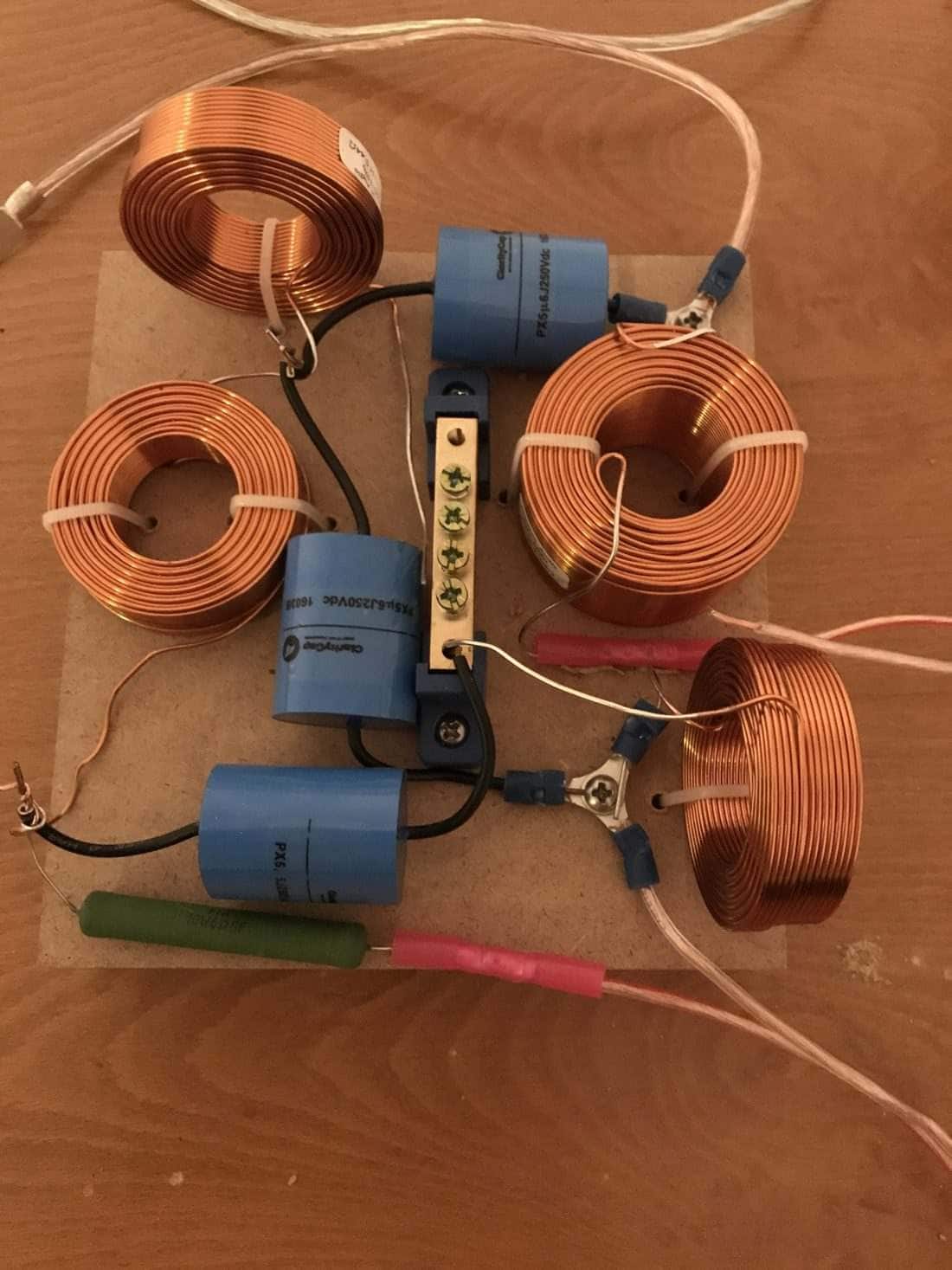

gde ćeš četvrti sem ovako



Razmak mora bar 10cm da bude



Takođe svi šrafovi ispred njih moraju da budu nemagnetni - mesing.  Inače dobiješ električno zvono

[mutayu]

15 hours ago, Mikorist said:

Takođe svi šrafovi ispred njih

Kako mislis ispred, gde ispred, ispred cega?

[vladd]

Mali je uticaj srafova, ima ga, da ne bude nejasno, kao i uticaj kondova ispred otvora, zica ili bilo kog metala...ali dva kalema prave spregu medjuuticaja, pa je efekat znacajniji.

Jedino ne znam sto se ne iskoci "out of the box" i prestane sa redjanjem pod pravim uglom. Nije zakonom zabranjen ugao 45 stepeni...

Jednostavno se zamisli polje koje je najkoncentrovanije u otvoru, posto je vazdusni ono ima velika rasipanja okolo i daleko manju stetu od uticaja na te rasute delove, i redjaju kalemovi da se izbegnu deformacije tog koncentrovanog dela polja...

[Mikorist]

40 minutes ago, mutayu said:

Kako mislis ispred, gde ispred, ispred cega?

Ako su redne kleme na dasci i sl.

[Mikorist]

41 minutes ago, vladd said:

Jedino ne znam sto se ne iskoci "out of the box" i prestane sa redjanjem pod pravim uglom. Nije zakonom zabranjen ugao 45 stepeni...

Nije zabranjeno ništa. Recimo što mora daska zajednička uopšte da bude za skretnicu ?

Staviš jedan kalem na jednu stranu kutije - drugi na drugu - treći na treću - itd.

Razmaci po 60cm

Ko ga jebe što će žice (između) da budu 2 metra . Kad praviš za sebe.

[mutayu]

12 minutes ago, Mikorist said:

Ako su redne kleme na dasci i sl.

A mislio si ispred otvora, tj. duz ose motanja. Jasno je sad.

[vladd]

15 minutes ago, Mikorist said:

Ko ga jebe što će žice da budu 2 metra

Stvar je minimizacije nezeljenih kompromisa.

Kao i sa kalemovima sa jezgrom, oni pokrivaju dva detalja bolje od kalemova bez jezgra, a to je manja kolicina zice za istu induktivnost i samim tim manja omska otpornost zice, i veca otpornost na medjuuticaje, bas ga briga sta je naokolo. Ali ga diskriminise histerezis jezgra.

Zbun zica u zoni raznih magetih polja, pride pod promenljivim pritiskom vazduha, odnosno vibracijama, bi izazivalo ljuljkanja zica u prostoru, i doprinosilo strokavljenju nekih detalja signala...u teoretskoj meri.

Indukcija mlogo gadna stvar, u zatvorenom kolu mogu da se indukcijom generisu i pozitivan i negativan signal nezavisno, ako postoje realni otpori,  pretvaraci struje u napon

Ja bih razmotrio i rupu na dasci, tamo gde je otvor vazdusnog kalema, i dielektrik voli da se "ponasa" i meskolji u magnetnom polju(elektricno je pod pravim uglom), i to sve na atomskom nivou..opada mu faktor dobrote...pomeraju se momenti elektricnih dipola.

Pa ako se vec drvi o uticaju izolacije na kvalitet protoka signala kroz zicu, ovde je taj uticaj za nekoliko redova velicina veci... iako su, u oba slucaja, u pitanju decimale sa dvocifrenim brojem nula....ali zasto sputavati penjanja maka na konac.....

[mutayu]

10 minutes ago, vladd said:

Kao i sa kalemovima sa jezgrom, oni pokrivaju dva detalja bolje od kalemova bez jezgra, a to je manja kolicina zice za istu induktivnost i samim tim manja omska otpornost zice, i veca otpornost na medjuuticaje, bas ga briga sta je naokolo. Ali ga diskriminise histerezis jezgra.

Zato ih i dobri covek sa finih namotaja preporucuje za niske frekvencije, do 400hz.

[vladd]

Tu su i najvece energije signala...i potrebne energije za pogon zvuja.

A najveci problemi disperzije doticnih frekvencija su u kutiji i prostoru, tako da je histerezis kalema u skretnici bacen na udaljenu marginu...

E sad, za vise opsege je isterivanje detalja druge vrste..

[zeljkor]

Sta mislite o charge coupled skretnicama. JBL kaze to je prava stvar.

[Mikorist]

32 minutes ago, vladd said:

Tu su i najvece energije signala...i potrebne energije za pogon zvuja.

A najveci problemi disperzije doticnih frekvencija su u kutiji i prostoru, tako da je histerezis kalema u skretnici bacen na udaljenu marginu...

E sad, za vise opsege je isterivanje detalja druge vrste..

Evo ih ovi sa Finemet prave skretnice ko Zen Pampkin



[vladd]

Znaci mogu kalemovi pod 45

Kenrick approved...

Mada su mogli malo i nosace za kondove i otpornike da naprave...za te pare...a i vredno je i to uraditi sa ostalim vrednim detaljima.

[Zen Mod]

kalemovi sa jezgrima su drugacije zivuljke od vazdusnih, tako da ne treba mesati babe i zabe kad se prica o montazi i orijentaciji

[Mikorist]

5 hours ago, zeljkor said:

Sta mislite o charge coupled skretnicama. JBL kaze to je prava stvar.

http://www.audioheritage.org/vbulletin/showthread.php?8111-Charge-Coupling-on-the-Cheap&p=126447&viewfull=1#post126447



Ovaj je bukvalno sazvakao ovu tematiku. Videti celu temu.



[mutayu]

7 hours ago, zeljkor said:

Sta mislite o charge coupled skretnicama. JBL kaze to je prava stvar.

Radio je @ZZZ  jednu kolosalnu skretnicu sa impresivnim brojem Philips MKC kondova.

[vladd]

Sa baterijom ili ne, ili nekim drugim prednaponom?



Iskreno ne vidim benefite poboljsanja dielektrika u predpunjenju kondova, pogotovo sto je rec o signalu koji ima i pozitivnu i negativnu komponentu...znaci problem sa signalom koji je drugacijeg polariteta od predpunjenosti...
