AIKIDO sirotinjski hajend buffer


NIXIE

Preporučeni Komentari

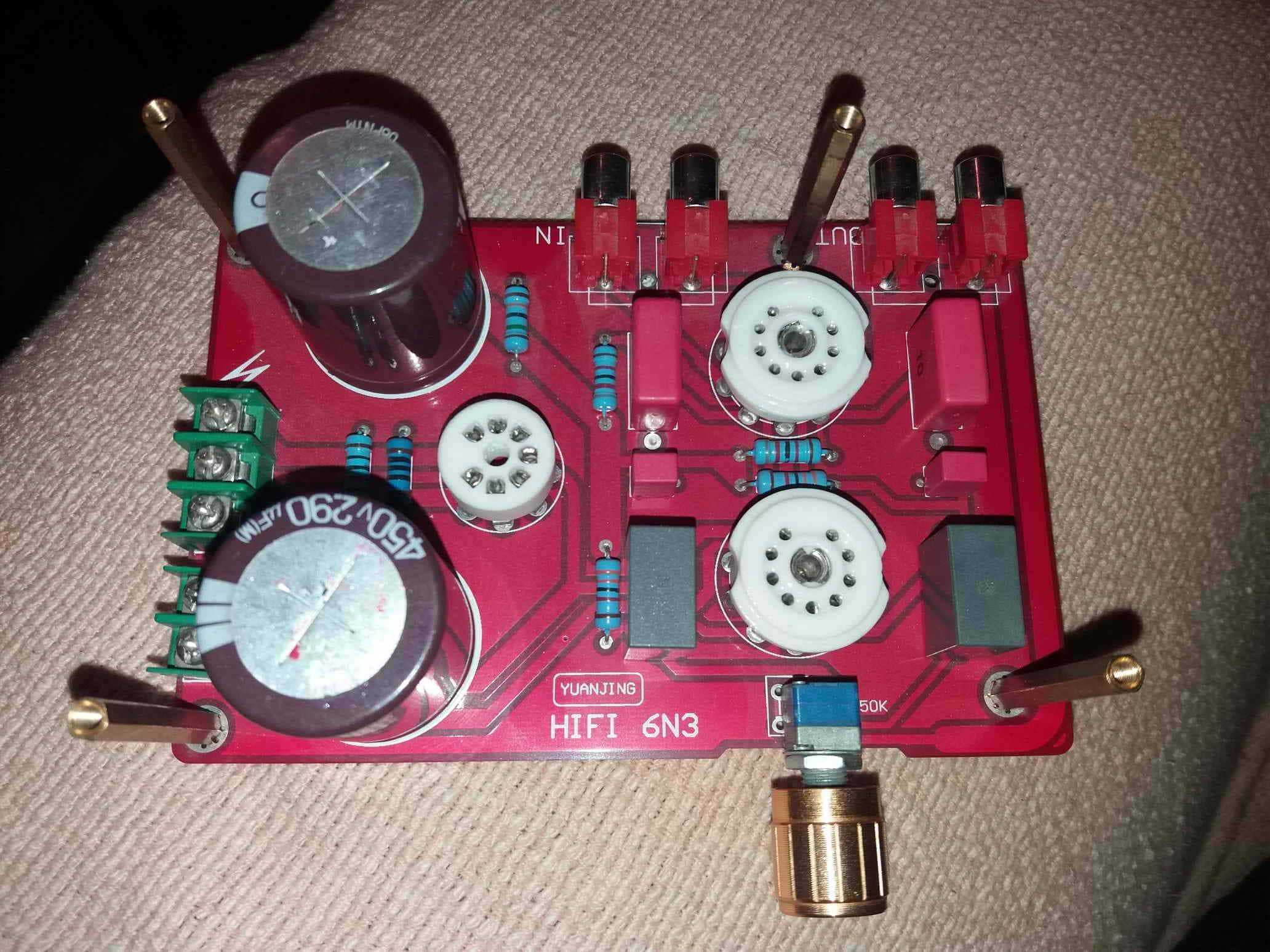

Evo ga još jedan Aikido cathode follower, od nesretnog Kineskog pretpojačala (prve dve slike) nastade ovo.

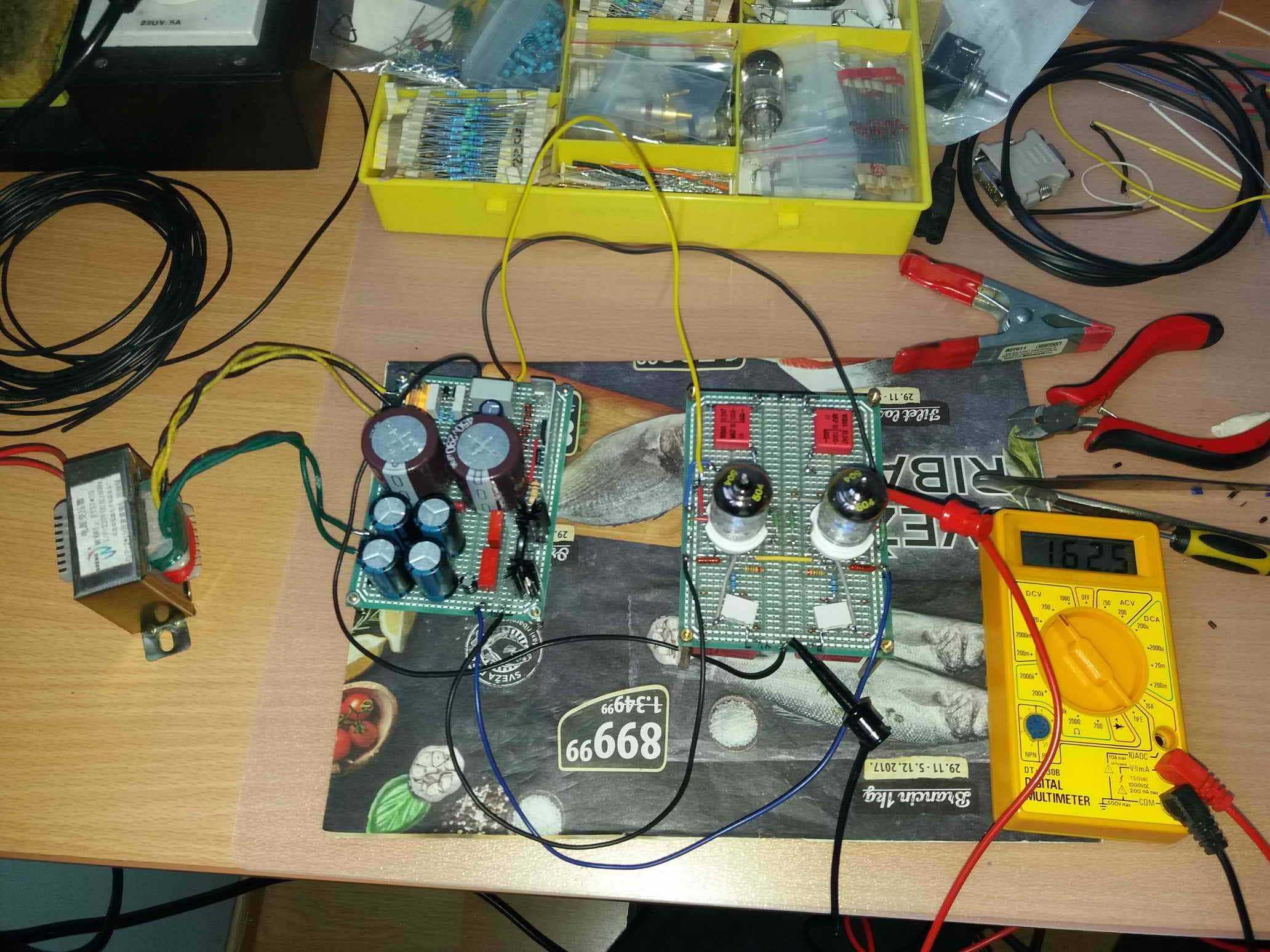

Iskoristio sam 80% delova i trafo pa dodao još ponešto što se našlo po fijokama, stabilisan HV, DC grejanje, Mute timer na izlazu, P2P, ma sve ko pravo.

Morao sam da izbacim ispravljačicu jer onaj malecki trafo nije mogao da savlada njeno grejanje i grejanje radnih lampi (6,3VAC). Usput sam dobio i viši anodni napon, i uradio DC grejanje.

Dobro svira, ma ekstra sam zadovoljan kako je ispalo da ne kažem iznenađen sam kvalitetom zvuka sa standardnim komponentama Kina+ KELCO.

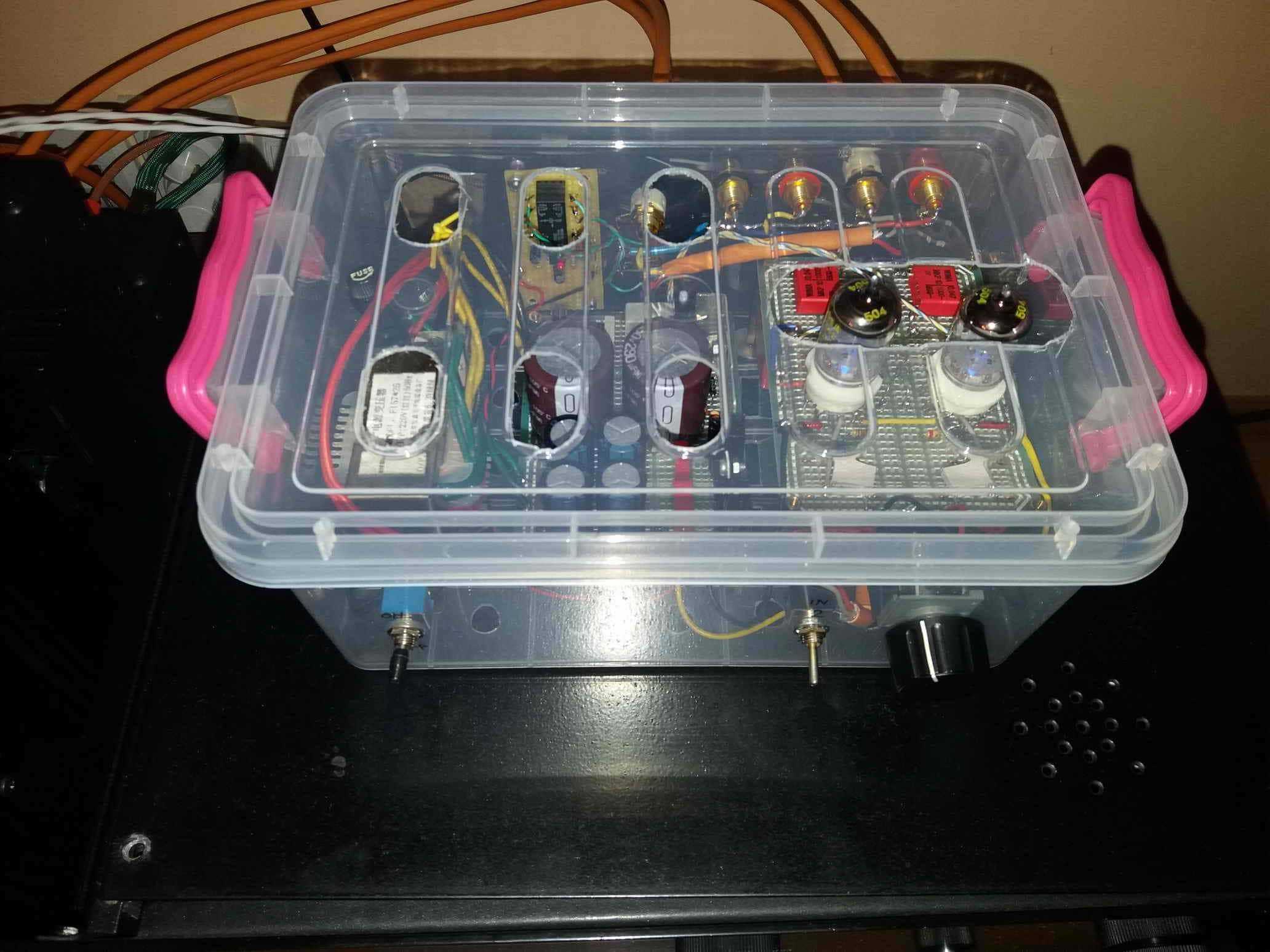

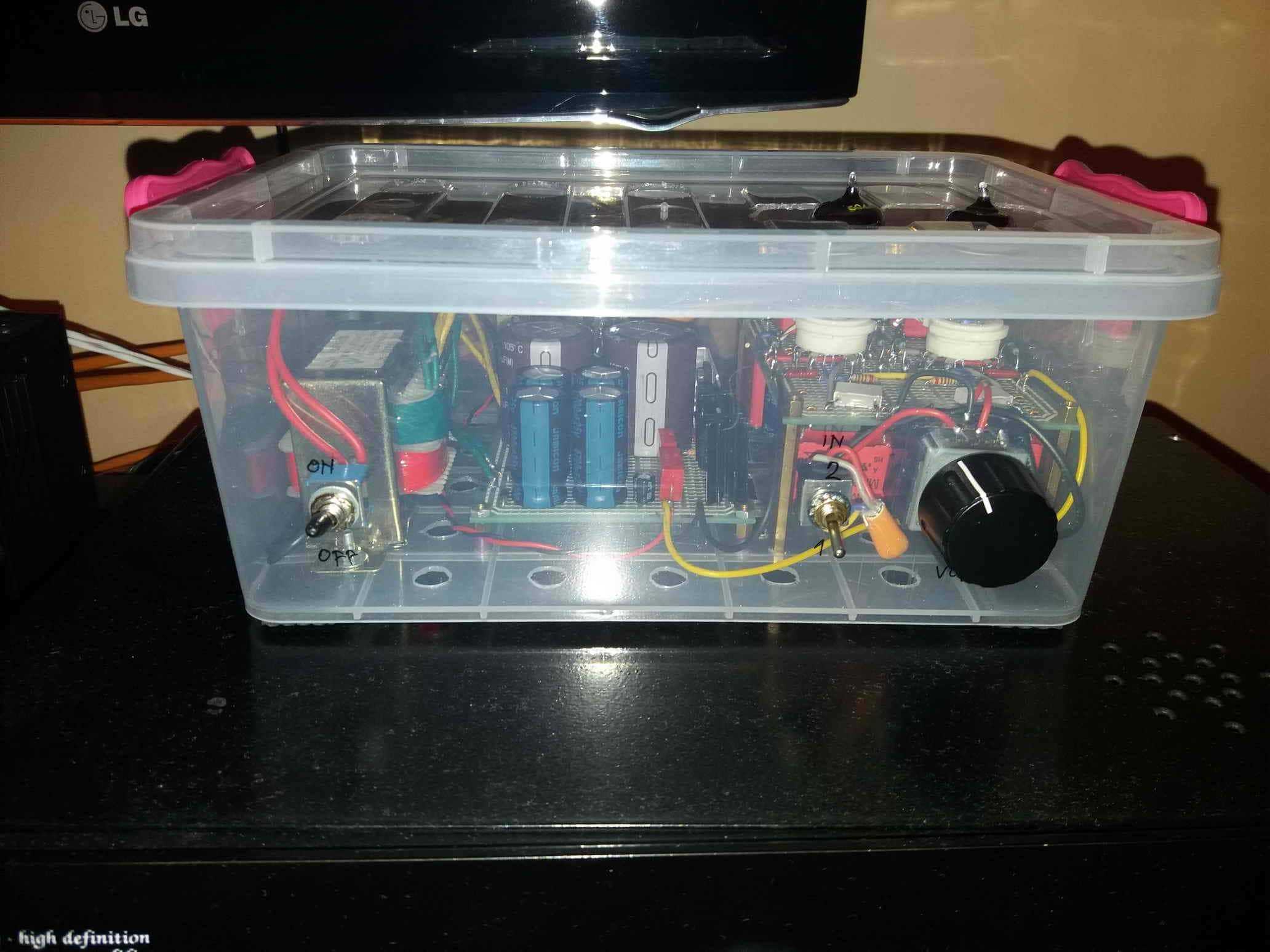

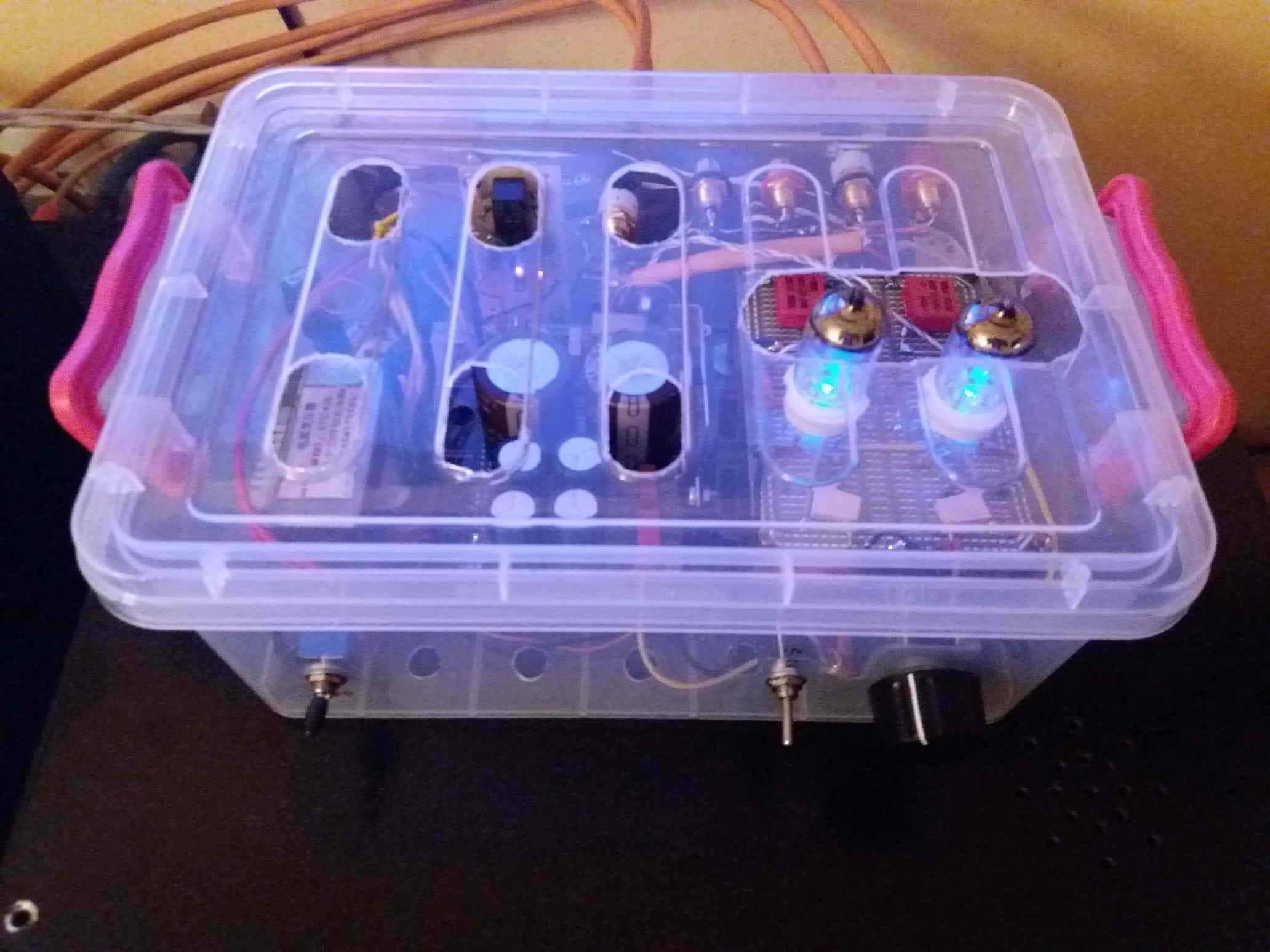

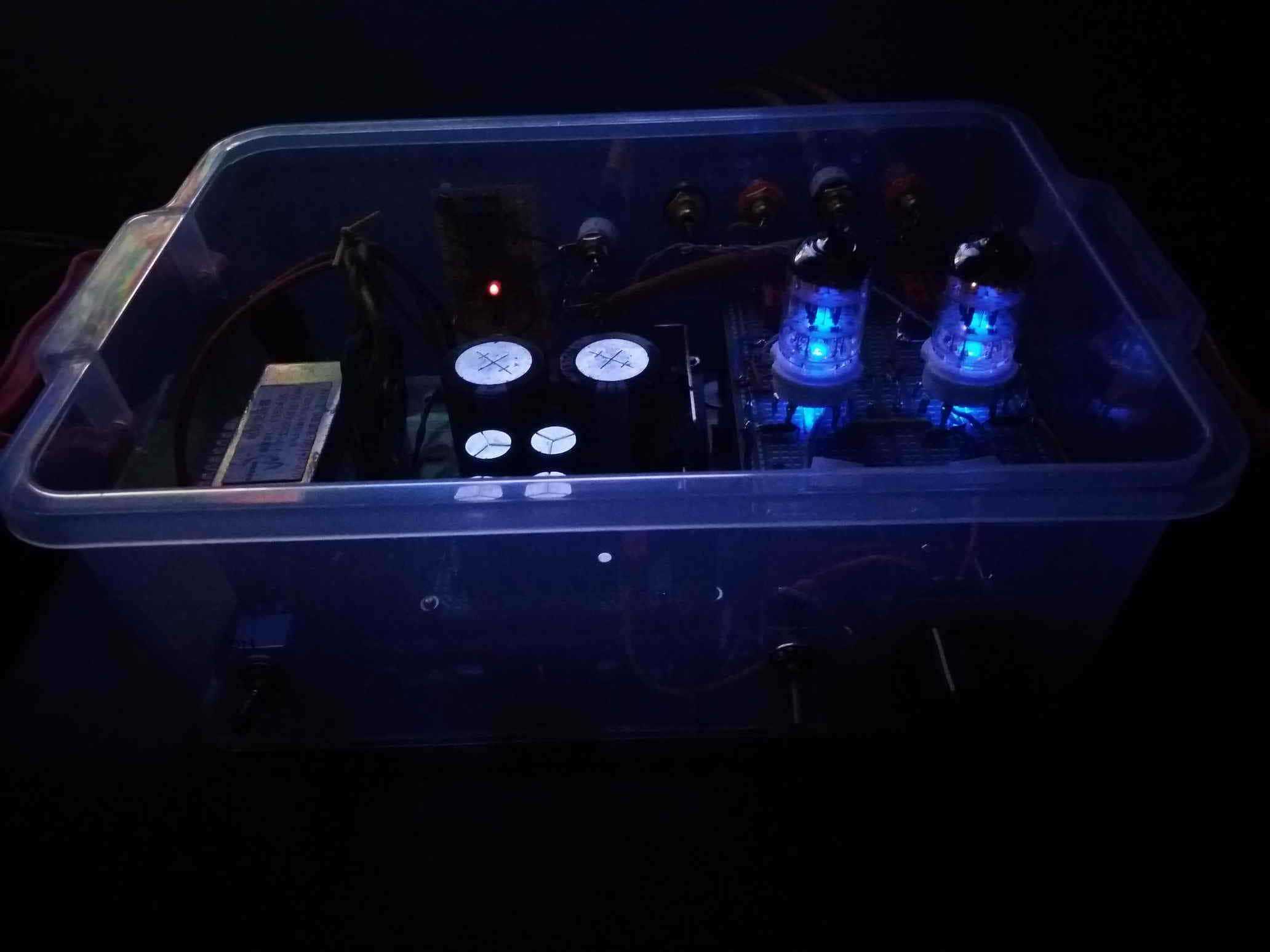

Sad ovo treba skutijati ljudski, PCB je odrađen tako da lampe vire iz buduće kutije i da bude svetleće ko jelka.

Ima i dosta slika.
















Link to comment
Podeli na ovim sajtovima

10 minutes ago, Zen Mod said:

kakvi su to trimeri na in RCA ?

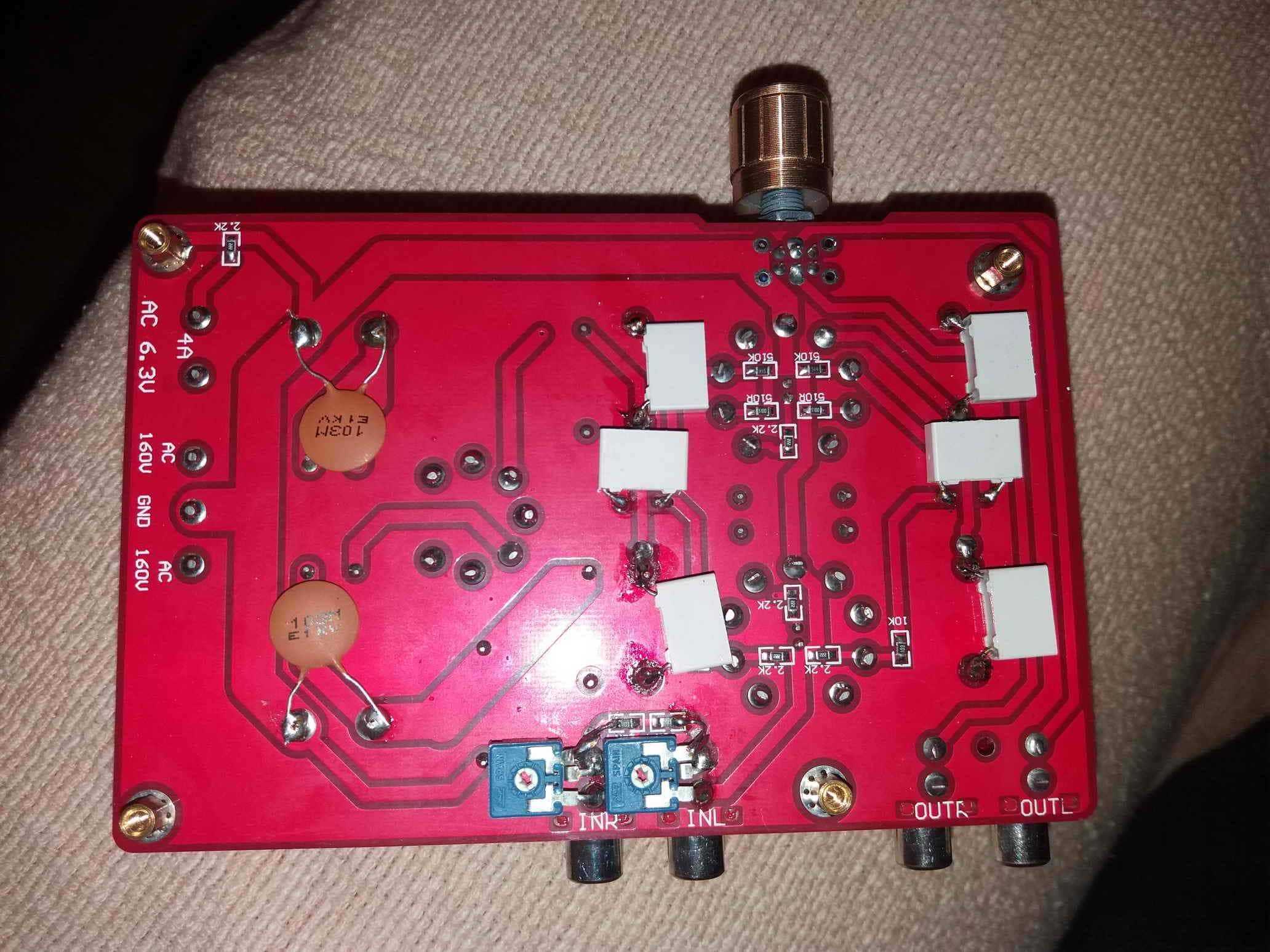

To je Sax davno ugradio na Kineza da može da se sluša zbog prevelikog pojačanja.

Skrstićevo bivše pretpojačalo, prvi stepen pojačanje oko 20x pa sledeći stepen opet oko 20x pa neka NFB da sve bude ukupno opet 20x, šuma i bruma koliko hoćeš, 6,3AC grejanje za ispravljačicu i radne lampe uzemljen jedan kraj na GND negde na pločici preampa, masa jedna na pločici kruži za sve živo, trafo slabiji nego što treba, potenciometar na izlazu 50k, premali sprežni kondenzatori nema basa ni u tragovima, ma pravi horror.

Sad je to završena priča nema nazad.

Link to comment
Podeli na ovim sajtovima

10 minutes ago, djmilicic said:

Ne vidim dobro, koliko su fileti lososa?:rolleyes:



Šalu na stranu? Dok ne dođe šema - koje su cevke u pitanju?

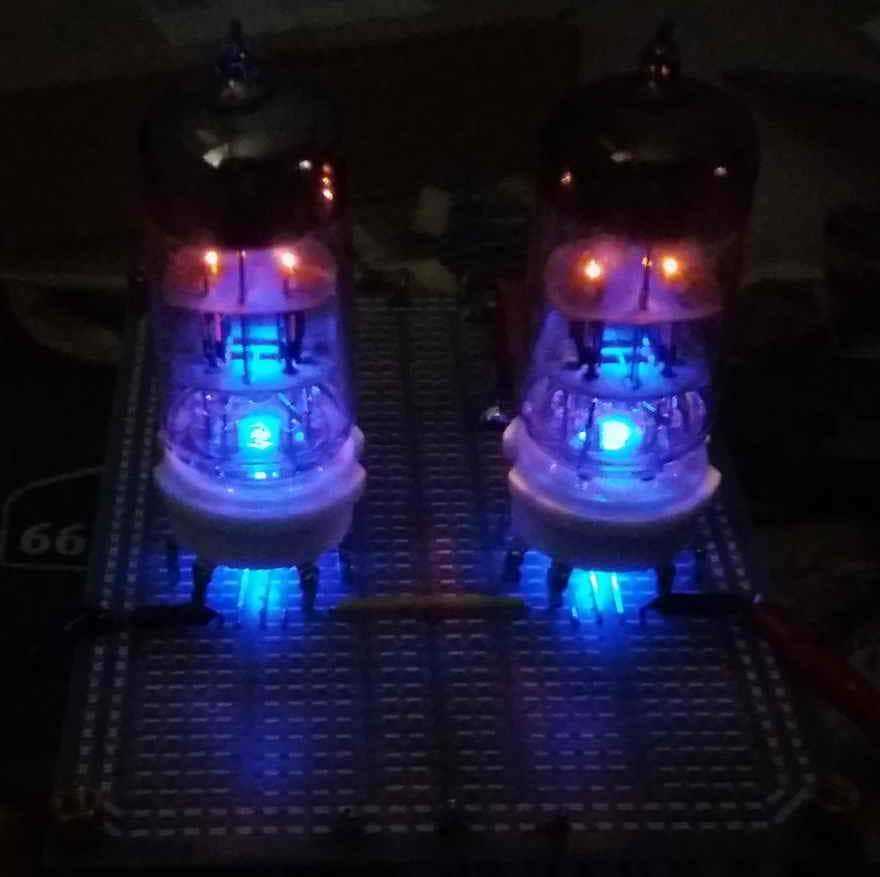

Podnožje je ožičeno za: 5670, 6N3P, 2C51, 396A i slično, a konkretno ove na slici su Tesla 6CC42 (na nekim slikama su i kineske 6N3, za probu).

Kutija je plaćena 280din. kod Kineza, malo je skuplja kod naših recimo 350din.:salute:

Link to comment
Podeli na ovim sajtovima

49 minutes ago, sax.hifi said:

tu da se terminal i kondovi zaleme odozdo.

da bi lampe virele napolje.

vidim da podnozje za ispravljacicu ima 7 pinova

mora biti da je 6X4.

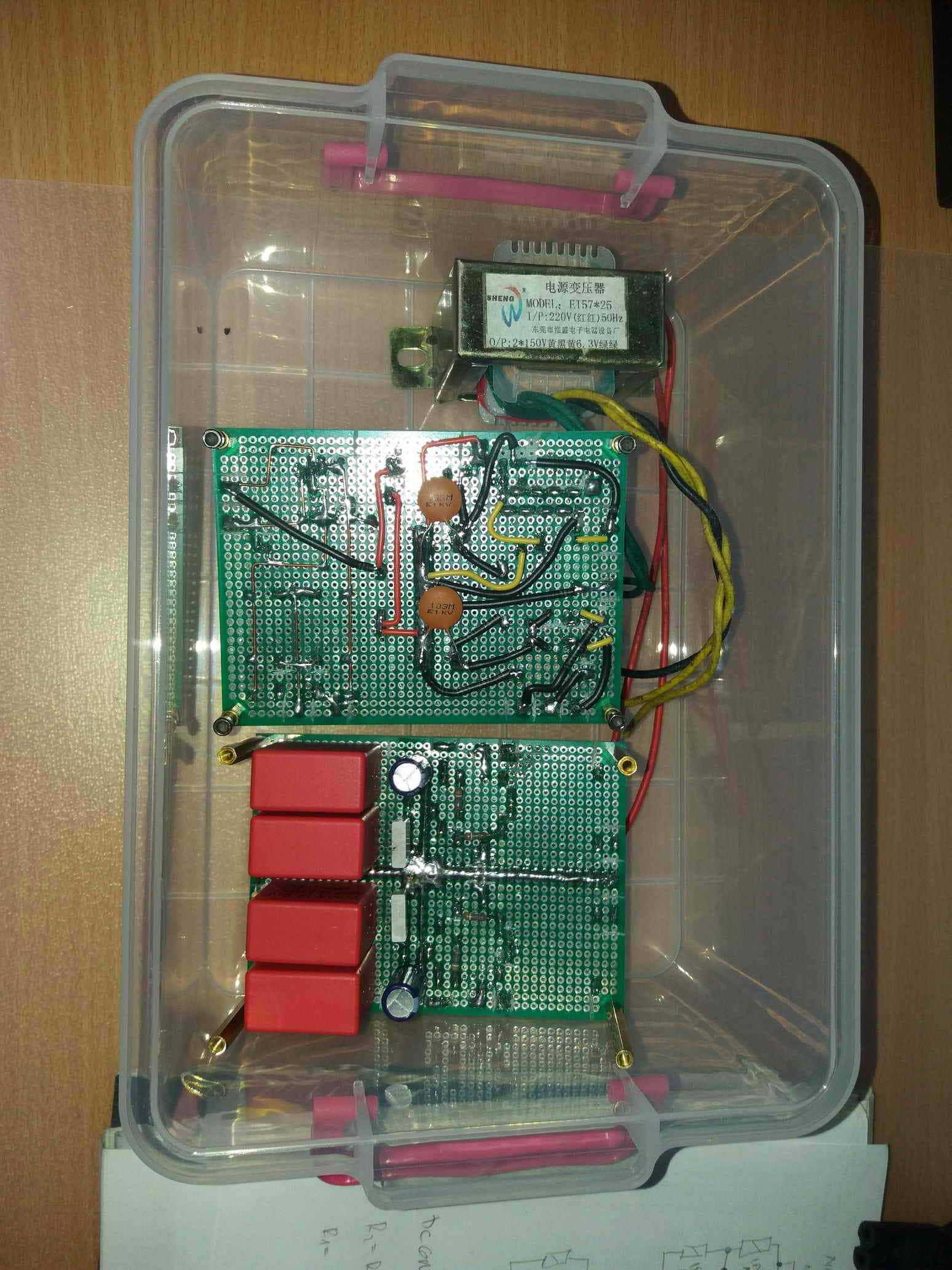

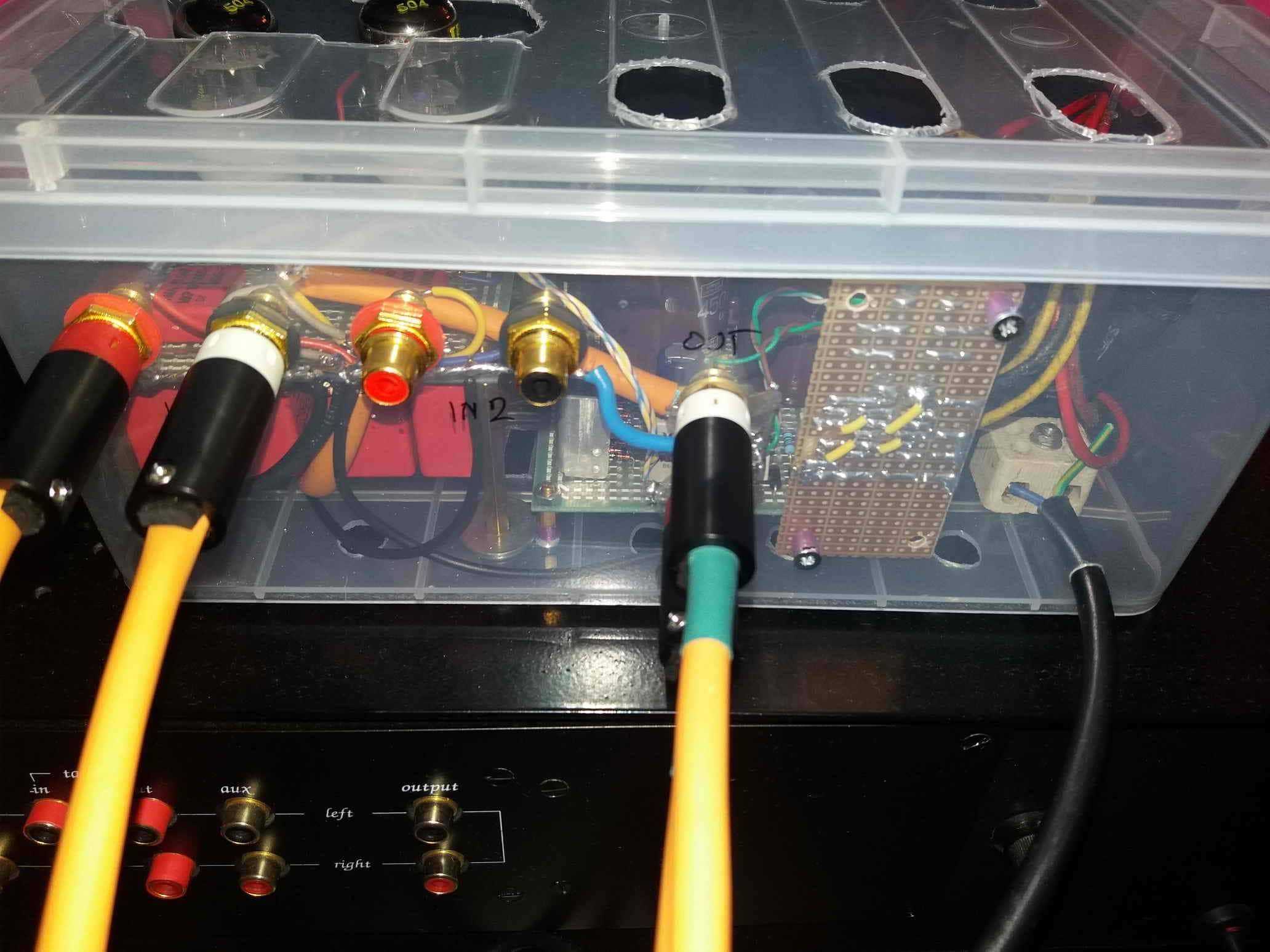

Ma već sam tako uradio, samo mali kondenzatori i par otpornika su gore, sve veliko je dole ima da viri iz kutije samo tako.

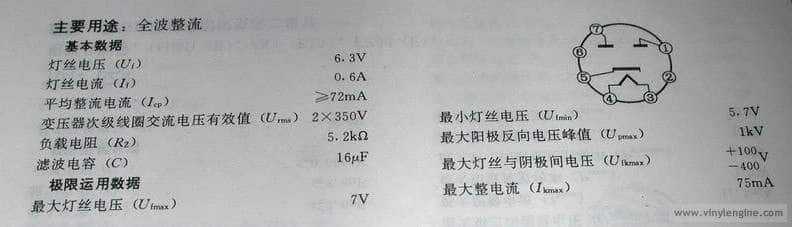

Ispravljačica je bila 6Z4 kineska, indirektno grejana, ovo je taj preamp bio je kod tebe jedared.

https://www.yuan-jing.com/6n3-6z4-rectifier-vacuum-tube-pre-amplifier-transformer-a

Kao što vidiš trafo je samo 10VA. jedva sam uklopio da radi izbacivanjem ispravljačice.


Link to comment
Podeli na ovim sajtovima

16 minutes ago, sax.hifi said:

naci cu ti ja trafo.

normalan.

Ma ok, kad i ako bude išlo u neku normalnu kutiju zameniću trafo, to sam i planirao, taman da dobijem i malo viši anodni napon. Ovako je taman da bude rezervno kad se sa glavnim nešto radi.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

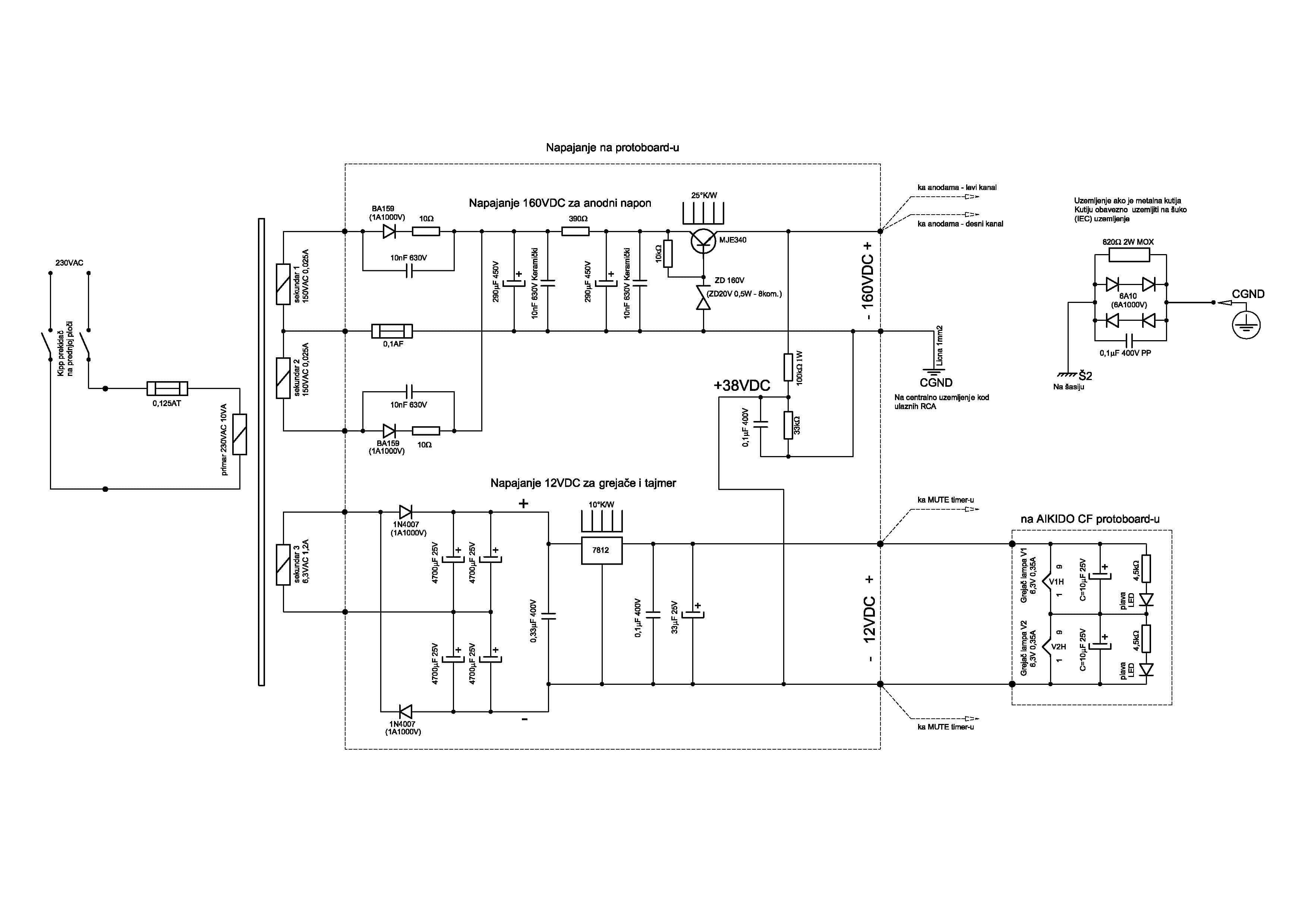

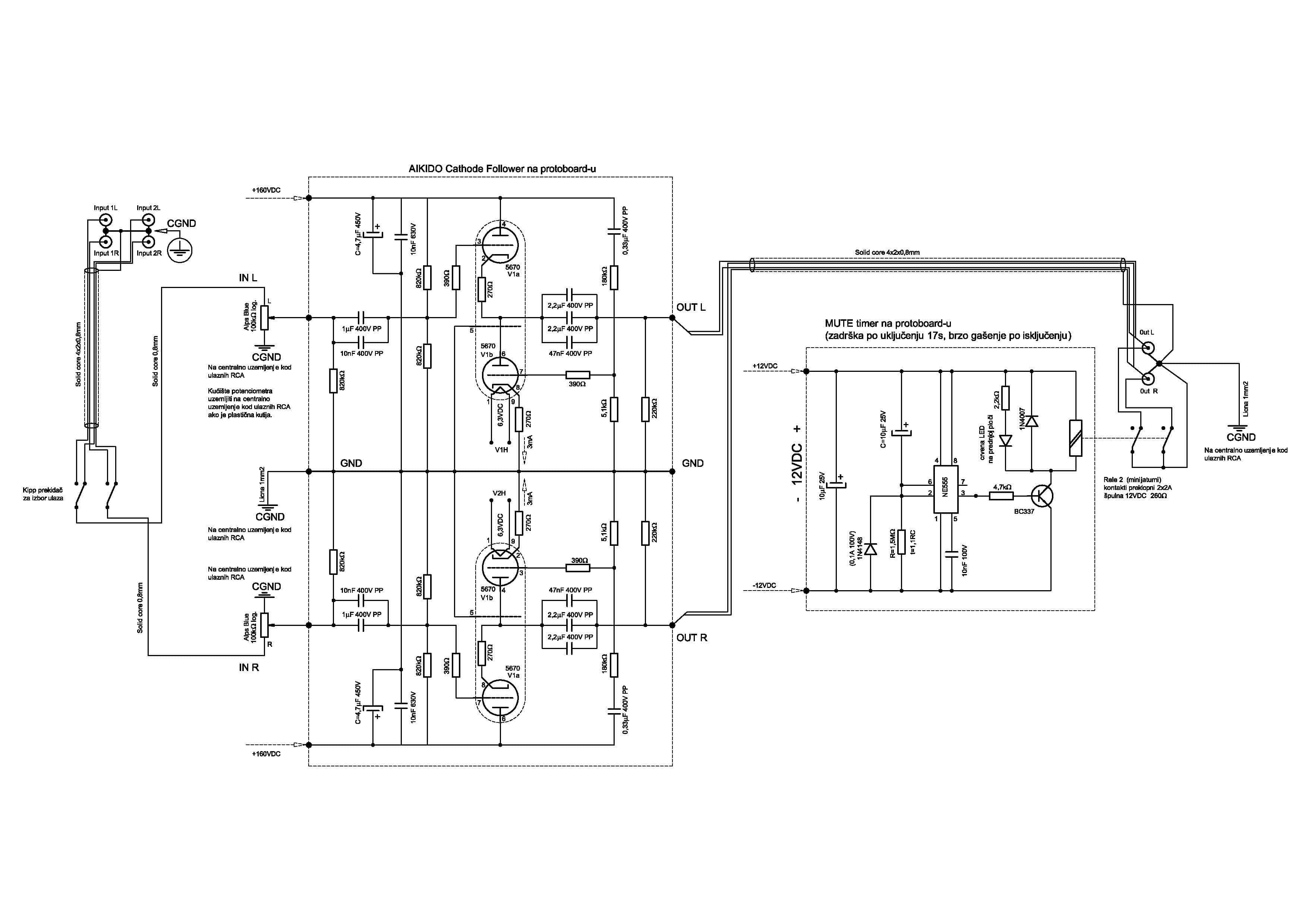

Evo kako sam obećao i šeme plastočnog buffer-a baš kako je izvedeno.

Napominjem da je šame napajanja nastala namenski da se iskoristi postojeći transformator, tako da je ne preporučujem, a ne preporučujem ni rednu vezu grejača jer se često razlikuju od lampe do lampe.

Kao bolju varijantu uzeti trafo 30VA, sekundar za grejanje 10VAC 1,5A (pod opterećenjem) i sekundar za anodni napon 200VAC 75mA (pod opterećenjem).

Od toga se zatim izvrši klasično uspravljanje 4 diode pa stabilizacija na 6 ili 6,3VDC za grejanje lampi (78S06 ili LM317 ili LM340) pa se grejači lampi vežu paraleno.

Za anodni napon uradi se stabilizator na 220-240VAC sa MJE340 + zener diode ili neki drugi po želji, ispravljanje 4 brze diode+10oma+10nf, pa CRC pa stabilizator.

Može i poseban stabilizator visokog napona za svaki kanal, može da se doda i zadrška visokog napona, može da se komplikuje još malo bez problema.

Samo ne preporučujem nikome da radi bilo kaki preamp/buffer sa lampama bez MUTE tajmera na izlazu.

Ista šema može se koristiti i za razne druge lampe, naravno drugi je raspored kontakata i otpornici, a kod ECC82 nožica 5 se ne vezuje na GND, nema te mrežice unutra, tu je grejanje.

Nadam se da nema grešaka na šemama.

ACF napajanje.jpg

ACF šema i tajmer.jpg

Link to comment
Podeli na ovim sajtovima

Mala dopuna šeme, vezano za uzemljenje nisam ucrtao na prvoj varijanti jer sam posle dodavao.

Dešavalo mi se da se čuje kad radi sa DDDAC neko tiho preslušavanje i kad je pot na minimumu, verovatno što taj DAC nema nikakav filter na izlazu, sad toga više nema, mrtva tišina.

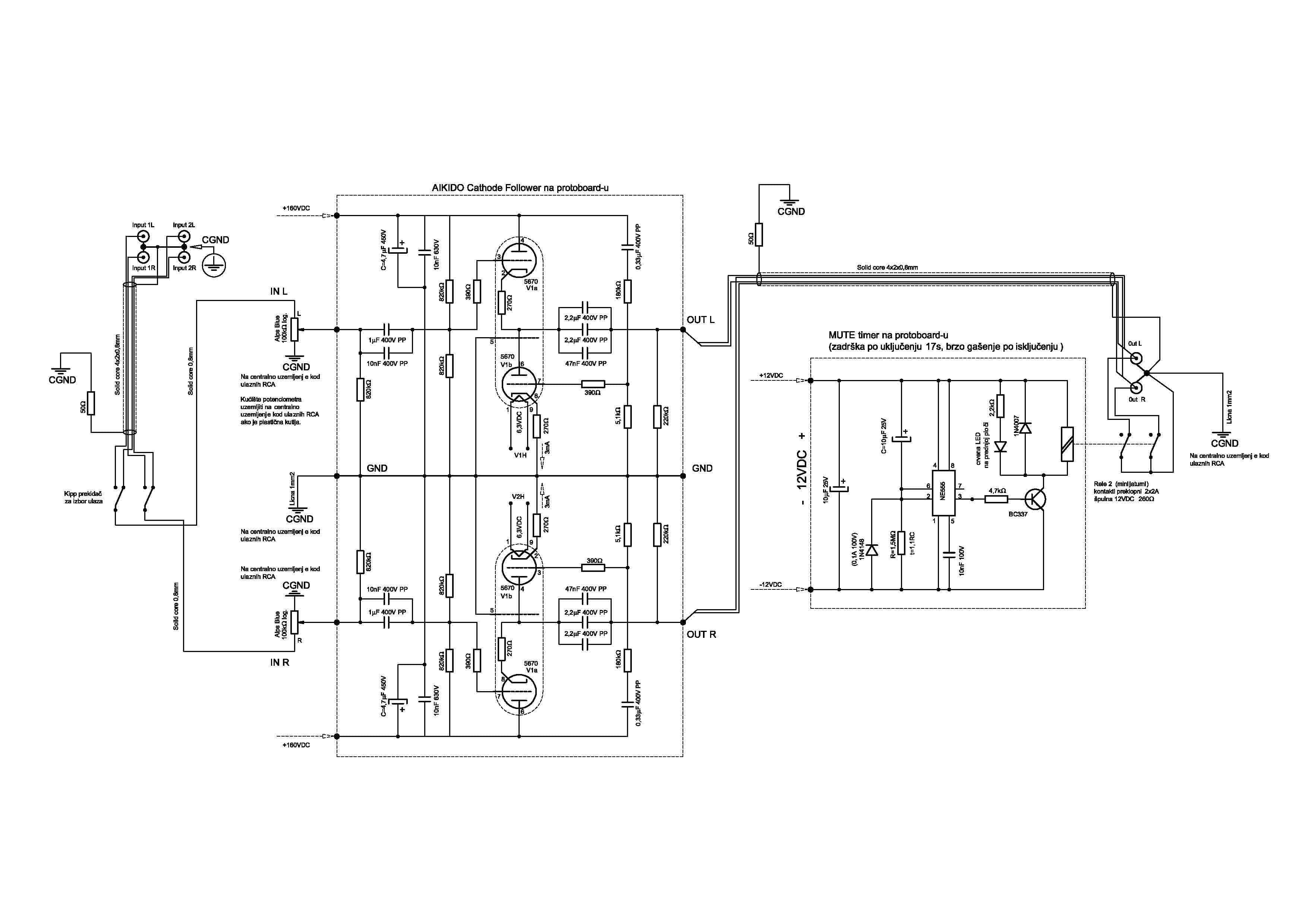

ACF sema i tajmer 2.jpg

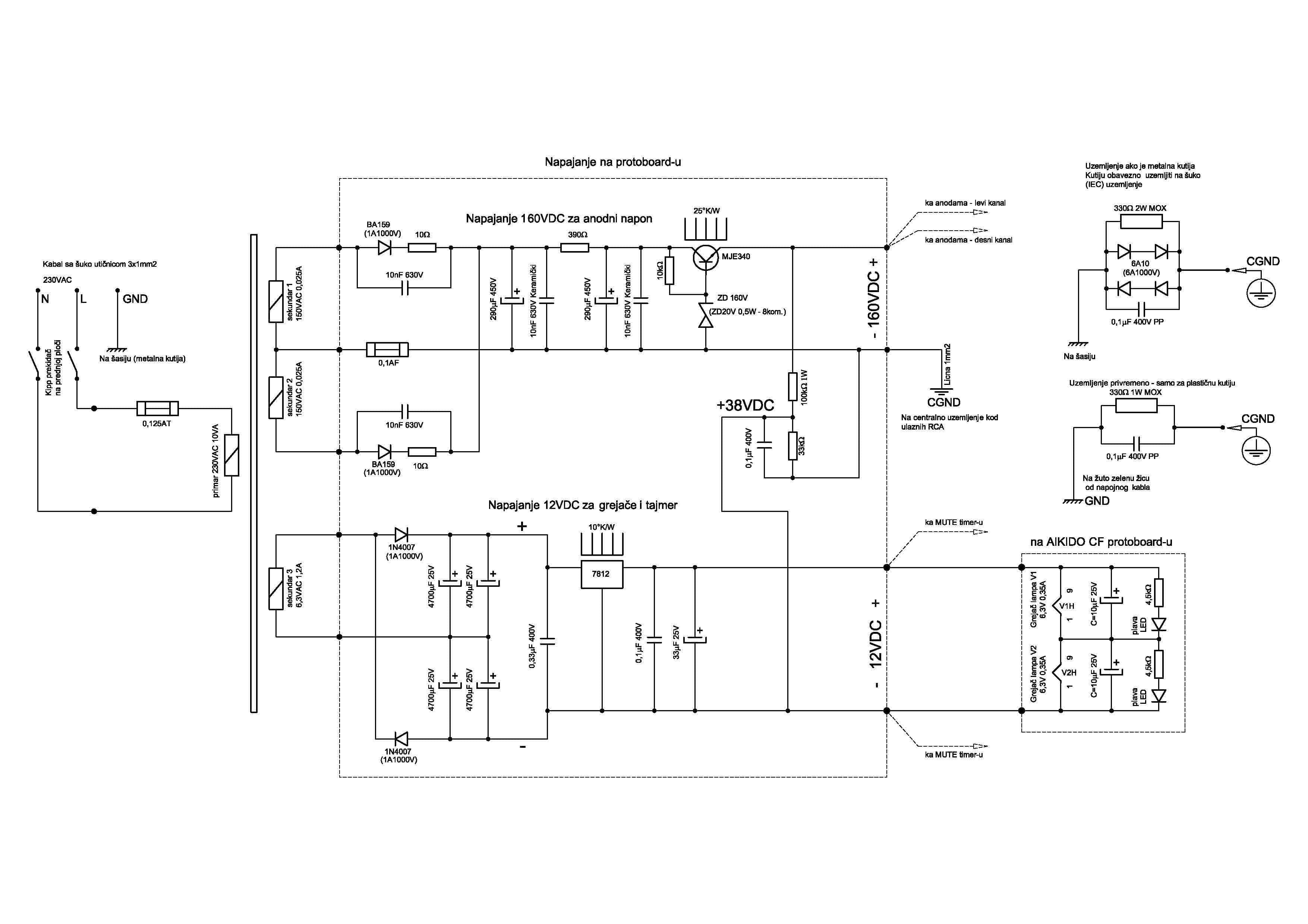

ACF napajanje 2.jpg

Link to comment
Podeli na ovim sajtovima

  • 2 years later...

Merenje izlazne otpornosti ovog skromnnog buffer-a osciloskopom.

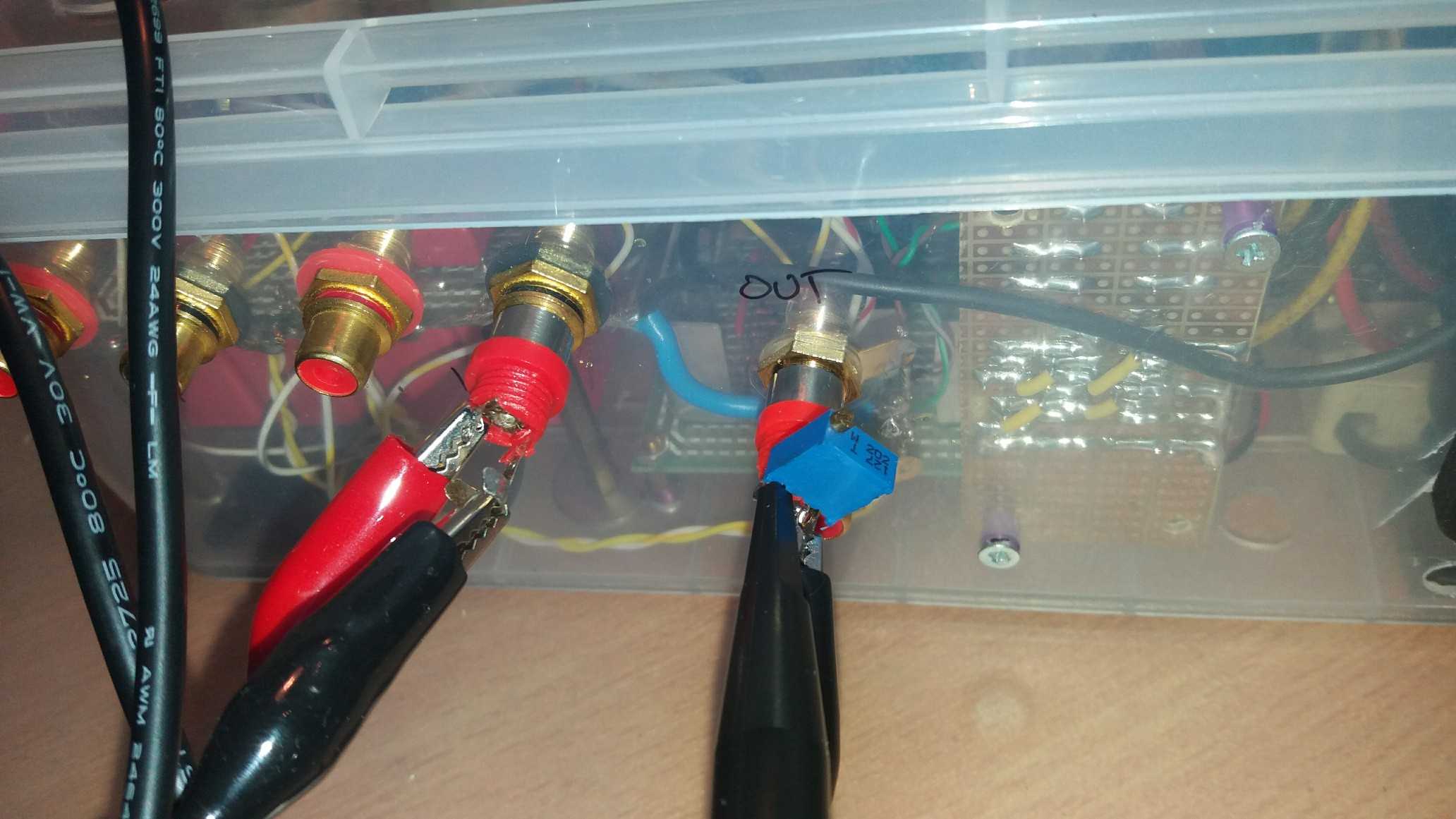

Namesti se izlazni napon sinusni recimo 1VRMS, frekvencija 1kHz. Stavi se činč sa paralelno vezanim višeobrtnim trimerom 2koma, taj sam imao. Krene se od 2k i smanjuje se vrednost otpora dok na izlazu ne bude pola napona, znači 0,5V RMS. Otkači se činč i izmeri vrednost otpora, u ovom slučaju 486oma. Izmerena vrednost jednaka je izaznoj otpornosti pretpojačala tj buffer-a.

Probano je i na drugim frekvencijama, 20Hz i 20kHz, male su razlike, nešto je manja izlazna otpornost na 20kHz nego na 1kHz i 20Hz, izmereno 477oma.

Probao sam da izvor signala bude laptop, online signal generator i da merim skromnim univerzalnim instrumentom, ali ništa od toga. Neprecizan je instrument, imam samo opseg 200VAC, pokazuje 0.15V umesto 0.5V na 400Hz a na višim frekvencijama još i manje. Odmah sam odustao. Verovatno može nekim preciznijim voltmetrom da se izvede.

Utukao sat vremena bezveze.


Link to comment
Podeli na ovim sajtovima

Na niskim frekvencijama, izlazni kond postaje primetan deo izlazne impedanse.

Probati sa recimo 100Hz, trebalo bi da prija instrumentu. Ako je opseg problem, mali napon se koristi da ne bi doslo do preopterecenja, distorzije i pogresnog merenja impedanse.

Moze se redno staviti 1kom otpor, i povecati signal duplo, mozda instrument promeni ocitavanje.

Mada je na velikom opsegu velika greska na sitnom naponu...
