Koliko je jako ovo napajanje?

Preporučeni Komentari

7 minutes ago, vladd said:

12V 8A, regulisano s tim sto bi trafo trebao da bude na 12V jedno 12A...

Hvala Vladd, može li to da radi bezbedno sa regulatorom od 6A? Potrebe su music server/transport.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Pa ne znam, ja sam slepacki gledao 85W, pa onda potreban napon predregulatora, pa mnozenje sa korenom iz 2, pa jos jedno mnozenje da se dobije VA trafoa(oko 150VA), a koliko cesto racunarce povlaci tu snagu iz 12V, i da li se mora obratiti paznja bas na tih 85W, ne bih da nagadjam.

Cinjenica da to pomalo izlazi iz strujnokonfornih sprava, zahteva neke prgavije tehnike, ali ima toga po netu, narocito medju radioamaterima(oni su na 13,8V a struje i preko 30A)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

pa neka proba sa 6A

ako krene da ostaje bez daha , neka pojacava ......

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

I ja to slepački gledam ali i računam da procesi koji "vuku" najjaču struju nisu neophodni mojim potrebama (renderovanje video sadržaja, raznih grafičkih obrada, igrica...).

Pri tome se pitam koliko resursa računar koristi za podizanje sistema, kopiranje fajlova, pokretanje aplikacija kao što je audio player, punjenje bafera...koliki pikovi za te potrebe mogu nastati?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ja stvarno ne znam da li ce u nekim momentima falinke snage samo da uspori klok, i smanji zahteve, ili ce da pocne da ozbiljnije baguje. Probaj.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Od 6A do 8A i nije neka velika razlika u ceni, ali ako ne bude dovoljno 6A onda si u problemu. Ako već praviš, onda je bolje ići na jače.

Kolika je nazivna struja kod fabričkog napajanja?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
2 minutes ago, NIXIE said:

Od 6A do 8A i nije neka velika razlika u ceni, ali ako ne bude dovoljno 6A onda si u problemu. Ako već praviš, onda je bolje ići na jače.

Kolika je nazivna struja kod fabričkog napajanja?

Sve što nalazim je ovo što sam već izložio:

Mac mini (Mid 2011)
2.3GHz dual-core Intel Core i5, 2GB 1333 DDR3 (2x1GB), 500GB 5400 RPM, Intel HD Graphics 3000
Power Consumption Thermal Output
Idle Max Idle Max
11 W 85 W 38 BTU/h 290 BTU/h

S obzirom na to da je fabričko svičersko napajanje - dakle 230VAC to 12VDC.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nešto od gotovih rešenja sa tržišta je Audiophile Linear Power Supply for upgrading 2010 or newer version Mac Mini Pro (12V10A)

http://www.teradak.com/products/102.html

Gledam opet slepački što bi vladd reko, pa primetim ovaj DC konektor koji je deklarisan za npr.max 3A, o kakvih onda 10A pričamo:

20140825220162266226.jpg.c602bfcdd09601011b5d01bca31e8357.jpgflushjack.jpg.d2e39aa5f0c03da770c7d3f9f4fa7478.jpgjackinstalled.jpg.49e3cb861adb2f15327729947abbaf3d.jpg

Inače sam kupio ovaj konektor:

https://export.farnell.com/webapp/wcs/stores/servlet/ProductDisplay?catalogId=15001&langId=71&urlRequestType=Base&partNumber=1826971&storeId=10152

2691123.pdf



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Zatim, ovaj filter Teradac modul sa fotografije koji zauzima prostor unutar kućišta Mac Mini-ja umesto fabričkog svičerskog napajanja ima 4 linije (4xpozitivne i 4x negativne).

Nije dovoljno jasno da li se te linije spajaju u jednu ili svaka ima svoju namenu posebno iako su isti naponi?

Velika je verovatnoca da svaka linija ima svoju ulogu za posebne sklopove na ploci.

Onda se nameće zaključak da je možda baš kao i kod PC računara ukupan zbir grana potrebnih napona max 8A (ili 10A), a da ta struja nije angažovana istovremeno?

Napomena:

taj Teradak je testiran i funkcioniše sa datim Apple računarom.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Taj teradak je obican LCLCLC filter, pa za 70$, sta on ima da ne funkcionise, ispred njega jos uvek nedostaje linearac.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

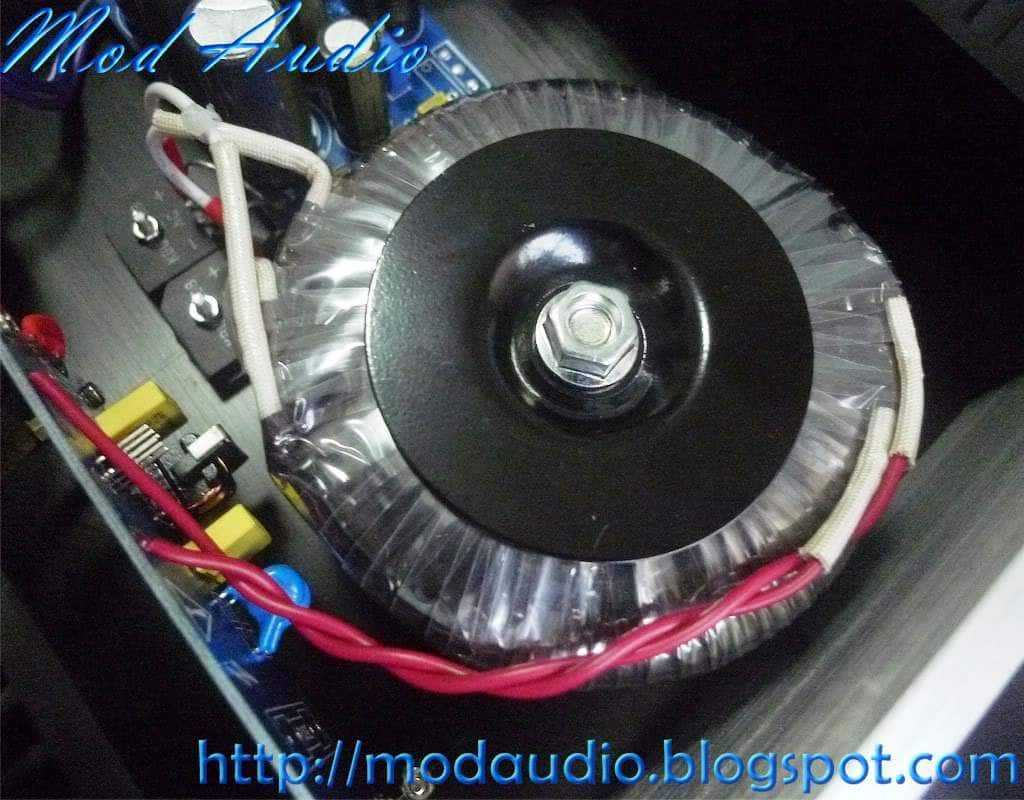

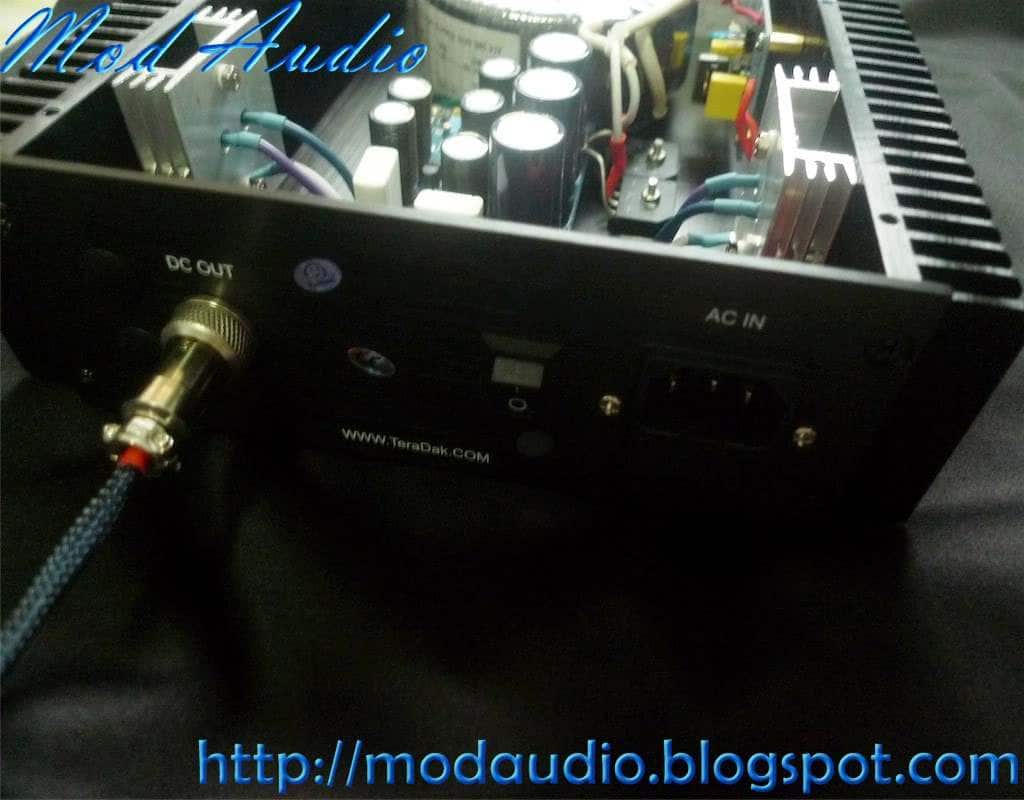

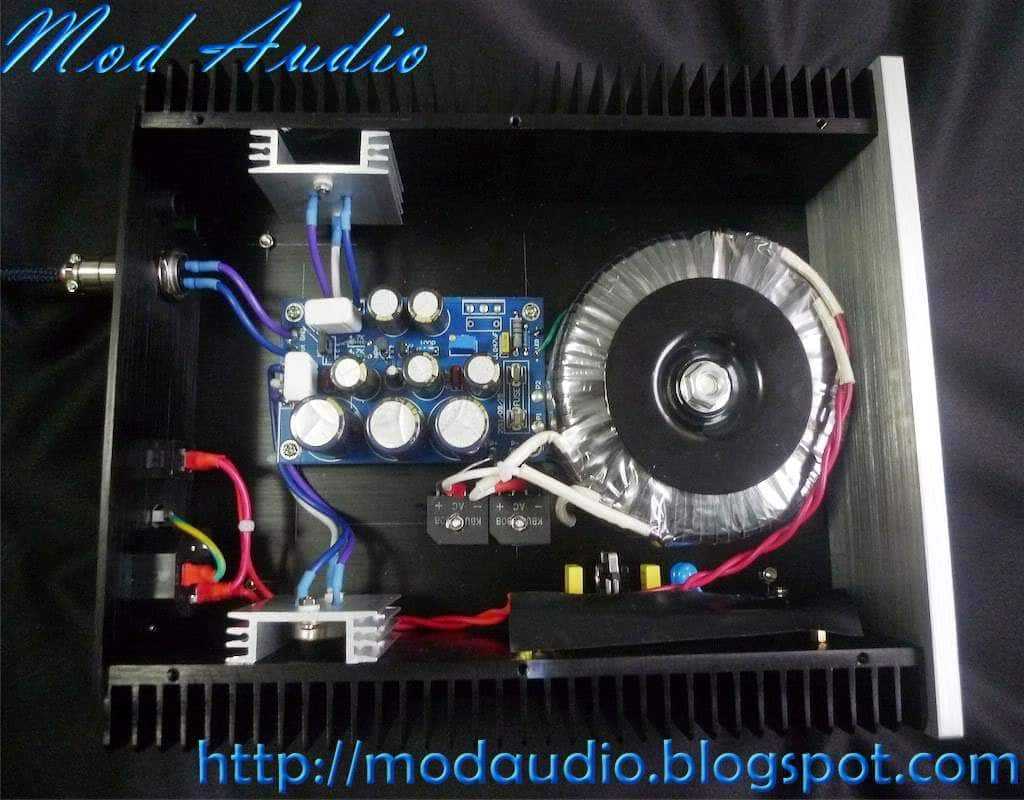

what is inside the teradak power supply ?

Ništa posebno:

teradakpsu03.thumb.jpg.482b497270a06d6536e4ae0912f0cbbd.jpgteradakpsu04.thumb.jpg.561331a0fe8996d47bcb62e6bcb60d61.jpgteradakpsu05.thumb.jpg.700a0f09a8b2f614b97d8ec9b1dd17e3.jpgteradakpsu06.thumb.jpg.4f62c7c9e944b1b56de28be2cb472fc5.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

To ako bas hoces da das 300+$ i za linearac i za filter koji se ugradjuje u kuciste kompa.

Ali vidim da bas i ne racunaju puno da ce komp vuci 10A neki duzi period. Znaci, vise se fokusira na tesno, oko 7-8A, a i to u retkim trenucima muke.

Ozbiljni linearci imaju bar 4 snazna tranzistora u izlazu za 8-10A. Definitivno ne racunaju da ce puna snaga biti redovna.

Trafo, sa dva odvojna namotaja u sekundaru, za po 12V 4A, dva LM338 nezavisna ispravljaca za paralelan rad, kao ideja.

Kada se sve sabere, kolicina zezanja, mozda i nije skupo da se uzme gotovo. Moze za manje novca da se uradi i bolje, ali cemu?



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Toga sam svestan.

Htedoh staviti akcenat na to da njihovih 10A , pa sve to uz ugrađen DC konektor koji i nije u stanju da ispiruči tu struju (sem u retkim pikovima) i nije za padanje u nesvest i nije za 300+ USD, a testiran im je (mislim Teradak-u i sl.uređajima na tržištu) baš sa modelima Mac Mini- ja od kojih je jedan i taj koji ja koristim.

Tih mojih pravih 6A mi se nameće i kao opravdano za probati za moje potrebe upotrebe tog računara.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ima tih koaksijalnih konektora deklarisanih za 10A, ali bez nekog datasita za eventualne uslove dugotrajnog rada pri toj struju. A to i nije slucaj.

Ja sam koristio slicne, i nesto manje, za 5A jedne racunarske(rasberi i hard) igracke i to pouzdano radi pri strujama bliskim nazivnoj. Tako da moze da prodje i to sto su odabrali.

Jedino je konektor iznutra malo nezgodan, potrebno je vise zica da razdeli struju(na kraju krajeva on je i najslabija karika sto se struje tice) i treba dodati neki otpornicic 4-5K na sens prikljucak, cini mi se prema masi, da bi sprava radila.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Slažem se, zato sam i uzeo sertifikovan konektor za tu namenu (kačio sam gore i PDF datasheet ako nisi video), a i išao sam logikom da bude četvorokontaktni zbog razdvajanja provodnika.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Pajz stvarno. :D

Ima li neka preporuka koji ima curent rating za 10A?

Ali i ovaj sa prikazanih fotografija sigurno ne ispunjava te kriterijume.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
