4242-A power trioda

[ZZZ]

Nego jel ima neko slucajno na prodaju neka old school keramicka masivnija podnozija?

trebalo bi mi 4 x UH4 ali sa onom bucmastom keramickom bazom i prstenom primacem, za ispravljacice

i 4 x 4 PIN JUMBO za izlazne cevi i drivere.

?

rekao bih da je duzina pinova na bazi 4242-A za [mm] duza od 211?

I neke nemaju zalemljeni vrh nego, nemam pojma nesto kao metalni deo unutar pina?

Proverio sam kod mojih cevi. nema tragova na pinovima sa strana na barelima pinova, od tipa podnozija gde kontakti na pin dolaze sa strane pinova. A nema ni tragova od tipa podnozija koje pravi kontakt odozdo, pa se u tom slucaju meki lemovi "obruse"

blago na dnu.

..

Posto su pinovi za nijansu duzi najvise do 1mm, nego kod standardne 211, rekao bih da je ta baza, predvidjena za Jumbo koji sa strane pravi kontakt na pinove? Moze sigurno i sa tip koji odozdo pravi kontakt sa tim sto ce tu biti veca sila pritiska, onih jezicaka podnozija?

[draskone]

Zoki samo da dodam sledece ,



mislim da za klasicnu varijantu a) nije potreban poseban trafo za grejanje ispravljacica ,

S-by prekidac bih zadrzao na CT sekundara , iz razloga da katode ispravljacica ostanu stalno uzarene ,

u toj na brzinu nacrtanoj semi nedostaju dva anodna radna otpornika za ispravljacice ukoliko je RDC sekundara premali .

---------------------------------------------------------------------------------------------------------------------



ps , kad sam vec resio `mrezu`  odoh sad ja jos da zamenim `degauss PTC` i neke trule i suve elektrolite u jednom Vivax  CRT-TV i da tako nocas  zaradim i poneki dinar .Da



Da malo zlloupotrebim majstora.

Ako imas otklon za ravan Fox 54cm slim. Ne moze samsung.

[draskone]

Nego jel ima neko slucajno na prodaju neka old school keramicka masivnija podnozija?

trebalo bi mi 4 x UH4 ali sa onom bucmastom keramickom bazom i prstenom primacem, za ispravljacice

i 4 x 4 PIN JUMBO za izlazne cevi i drivere.

?

rekao bih da je duzina pinova na bazi 4242-A za [mm] duza od 211?

I neke nemaju zalemljeni vrh nego, nemam pojma nesto kao metalni deo unutar pina?

Proverio sam kod mojih cevi. nema tragova na pinovima sa strana na barelima pinova, od tipa podnozija gde kontakti na pin dolaze sa strane pinova. A nema ni tragova od tipa podnozija koje pravi kontakt odozdo, pa se u tom slucaju meki lemovi "obruse"

blago na dnu.

..

Posto su pinovi za nijansu duzi najvise do 1mm, nego kod standardne 211, rekao bih da je ta baza, predvidjena za Jumbo koji sa strane pravi kontakt na pinove? Moze sigurno i sa tip koji odozdo pravi kontakt sa tim sto ce tu biti veca sila pritiska, onih jezicaka podnozija?

Ja imam nesto kinesko, ali je jako tanak lim . Ne vredi.

[ZZZ]

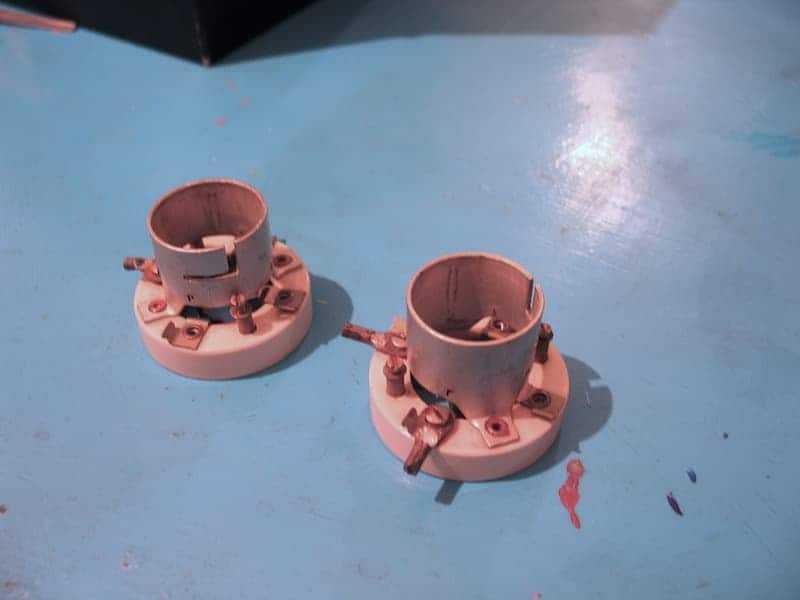

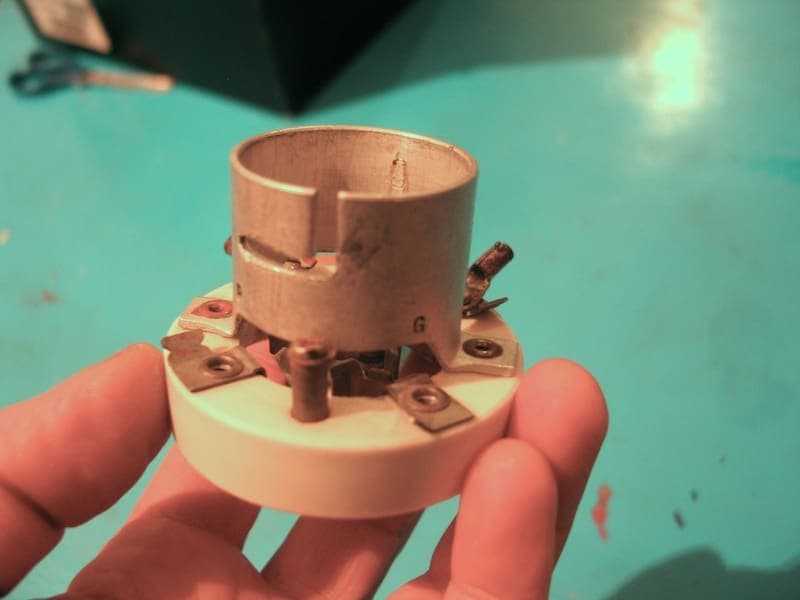

NAsao sam neka podnozija. UX4 za ispravljacice samo 2 kom.

Ali bice dovoljno za probu ispravljacica.

Mislim da i lesu bas za ispravljacice, posto imaju stift i prsten za okolo baze cevi?



[ZZZ]

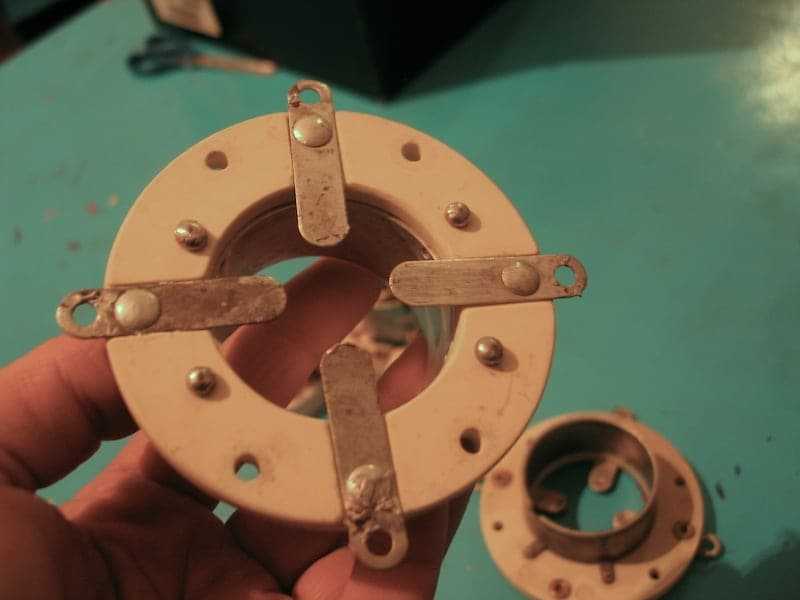

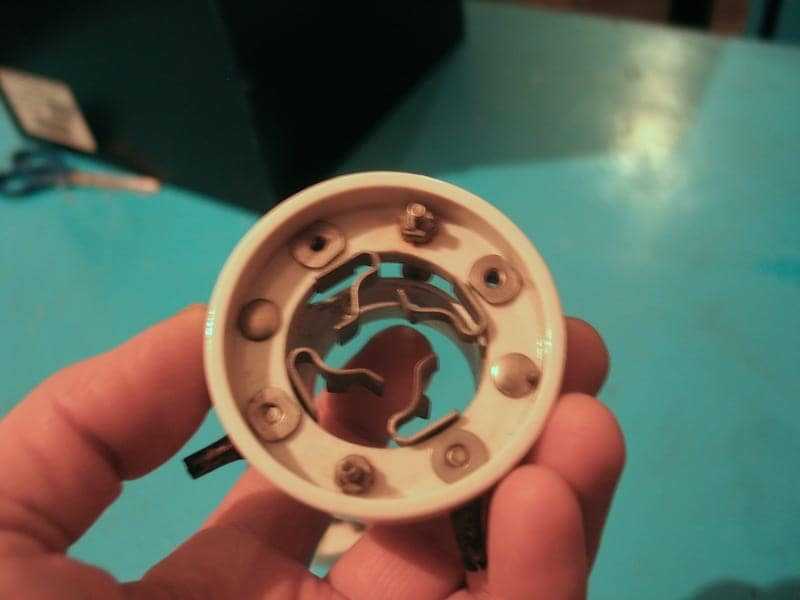

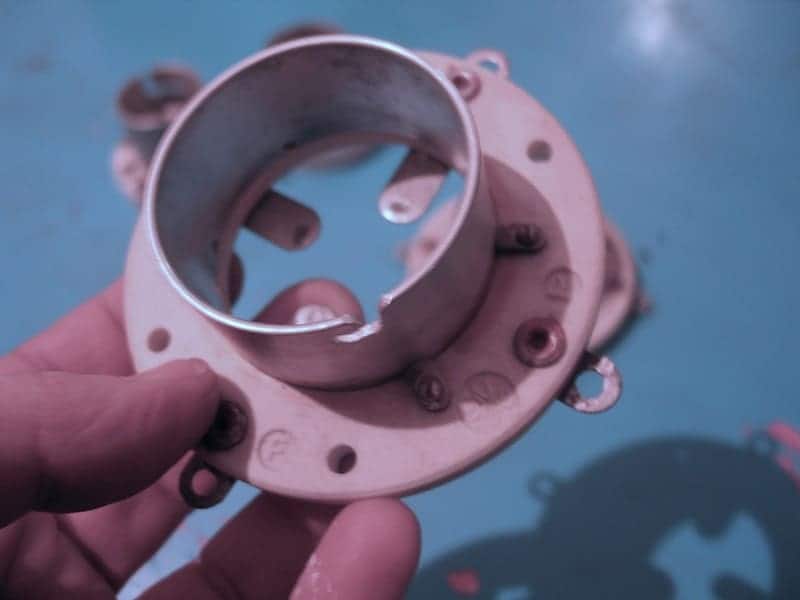

i neka Jubmbo 4 pin podnozija, mislim da su general elecronics, ali nazalost ne odgovaraju

Mislim da ce odgovarati za 211 ali ne za 4242A. Ispostavilo se kao tacno to da imaju za nijansu duze pinove...

Pa je potreban jako veliki pritisak da udje onaj metalni stift u leziste i da se "zakljuca"

...

Nisam hteo da na silu ubacujem pa sam odustao. Mislim da sam probao ranije 211 sa tim podnozijima i sve je bilo OK?

Ali bese davno pa ne mogu da se setim tacno sta je bilo...

[ZZZ]

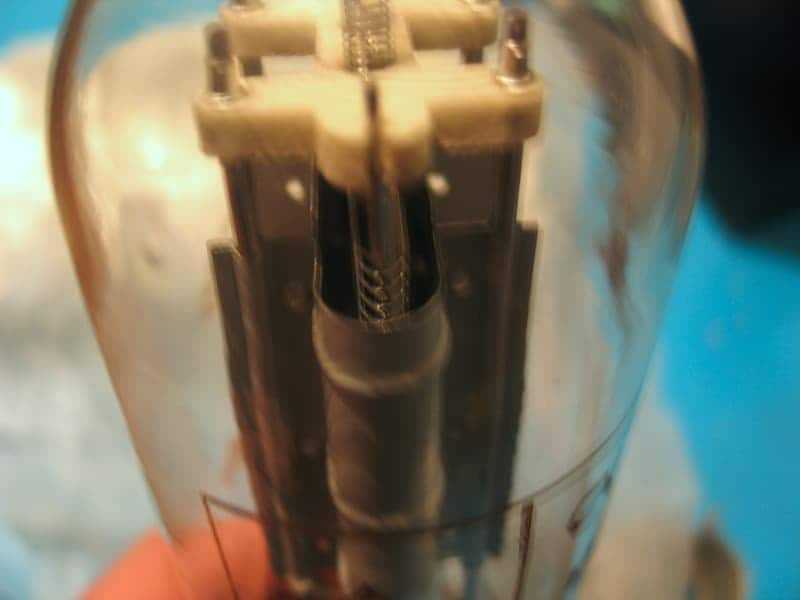

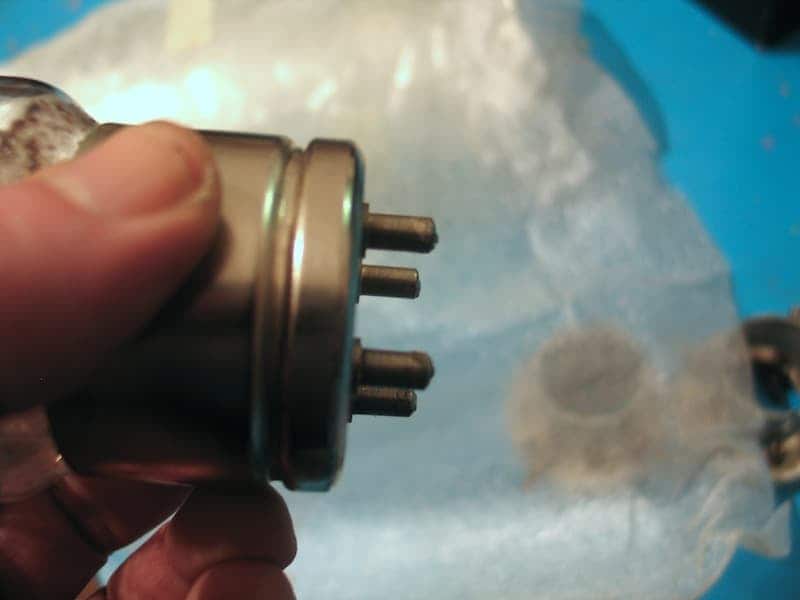

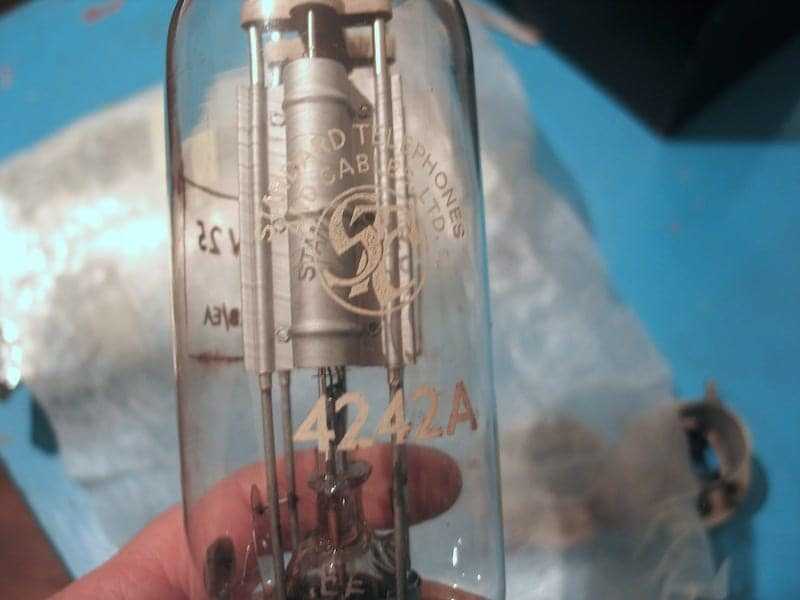

I par fotki cevi. Jako mi je lose svetlo. Pa su fotke nesto losije...



[grau.]

neki lik koji je pre zilion godina pokusavao da mi proda ovu lampu je pricao da je 1 na 1 zamena za 211 - obrnuto ne vazi. slicno kao 801A i 10Y.

[ZZZ]

Sto se same fizike tice, ako je podnozije ovog tipa kao gore na slici najverovatnije nece moci da se normalnom upotrebom sile montira u lock podnozije. posto 4242-A ima za nijansu duze pinove nego 211... Moci ce ako je Jumbo 4pin podnozije ovog drigog tipa, koje prihvata pinove na drugaciji nacin, sa strane. Princip kao kod ovih UX4 podnozija za ispravljacice.

...

Naponi i struje grejanja, raspored pinova su identicni.

...

Medjutim ima razlike u karakteristikama.

Mislim da sam negde u temi ispred postavio uporedni graf?

Da u postu #65

            #65

[ZZZ]

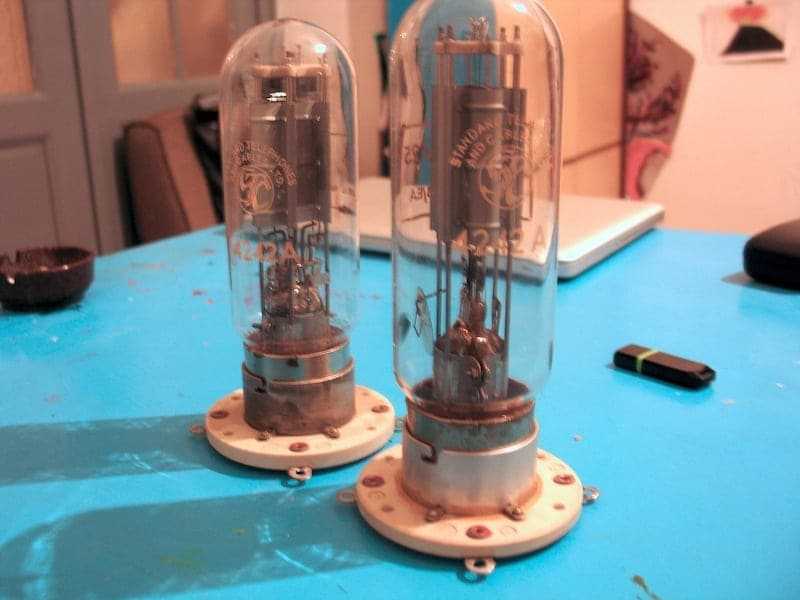

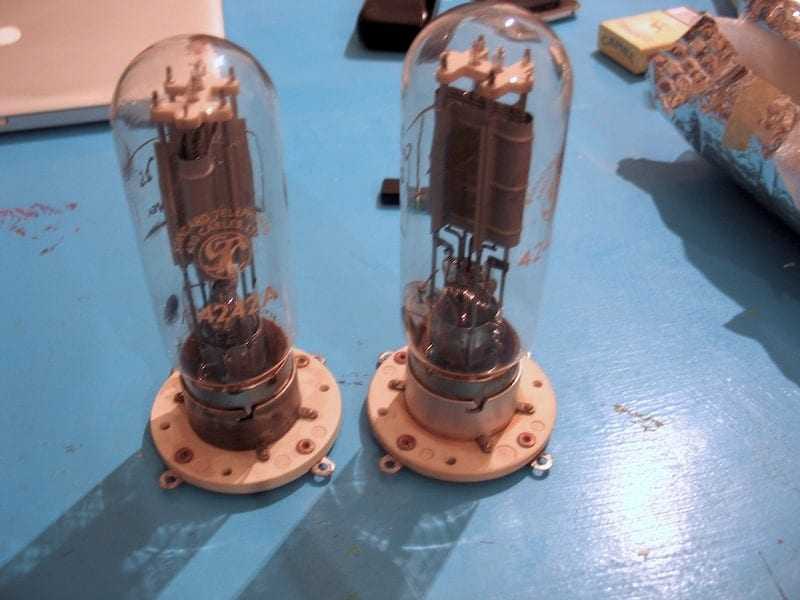

Uspeo da "nataknem" cev u jumbo podnozja...

bez vecih pritisaka na stakleni balon. Malo razmrdao kontakte na podnoziju.

Bice OK za probu?

...

Losa vest ne uspevam da nadjem UI limele za preko 30W kod nas.

Za trafoe za grejanje cevi i ispravljacica...

Mozda cu to morati da porucujem?

...

Necu uopste nista ni pocinjti - dok ne uradim grejanje kako su Banat i Draskone savetovali.

.

U medjuvremenu razmatram konstrukcije i topologije.

[vladd]

Sto ne probas sa nekim trafoom od mikrotalasne. Ili sa trafoom od upsa. Bar za probu, uz laku preradu..

[ZZZ]

Moram ionako da motam sve te za grejanje. I za ispravljacice i za 4242-A. VT4-C itd. Pa racunam nece da se baci.

A mnogo mi je lakse za montazu i UI paket nego 2xC. Imam i tih C komada ALI su prevelike snage za to i bilo bi preglomazno.

Treba imati u vidu da tu dolaze i mrezni trafoi i prigusnice za napajanje i najvrovatnije 1 prigusnica za driversku cev.

Pa svaka usteda prostora i Kg cak i po mono bloku, moze biti znacajna.

...

potrazicu jos malo mozda je ostalo negde u nekoj radionici za izradu trafoa za 4-6 trafoa od oko 45-50W?

videcemo.

[Beli_Ninja]

http://stf.rs/Specijalna-ponuda/Monofazni-transformatori-na-UI-jezgru.sr.html

[ZZZ]

Moram malo i da provezbam... Ispao sam iz forme za motanje...

Prvo sto cu da uradim je da namotam par opteretnih prigusnica. Na nekim francuskim jezgrima 4 x C.

Vec sam ih "Isprobao" u odnosu na broj namotaja i procep i orijentaciono utvrdio relativnu permeabilnost.

Trebalo bi da mogu da dobijem oko 100Hy. Ali sa kojim kapacitivnostima?

Tesko se preciznije predvidja. Jedina sansa mi je da napravim recimo 4 vertikalne sekcije i koristim "jacu" medjuslojnu izolaciju...

...

Isto nece da se bace. A nemem nijedan par tog tipa...

.

Valjda cu dotle dobaviti UI jezgra.

[ZZZ]

http://stf.rs/Specijalna-ponuda/Monofazni-transformatori-na-UI-jezgru.sr.html

Gledao sam iamju samo ili jako velika ili jako mala do 30W max...

Najverovatnije cu poruciti jedan ceo paket iz Germanije (ako do tada opstane u ovom obliku as we know it...)

[Beli_Ninja]

Bese UI treba zbog slabije sprege.

Ako je tako o da moze i na EI tako sto se mota na separatnom telu i sekundar se odvoji od tela drvenim umetcima.

Prelistati temu http://*****************/showthread.php?tid=529gde je to objasnio opasan elektronicar koga Draskone sigurno poznaje.

[vladd]

Identicna je sprega kod EI trafoa za mikrotalasnu. Ljudi odradili kako treba, trafo za lampu.

Baska primar, baska sekundar, baska grejanje.



Da ne spominjem gotov sekundar za 2KV, pola moze napolje, a kod primara se moze uglaviti desetak namotaja za grejanje,,mislim da je originalno neki namotaj manje.

[ZZZ]

Mislim da su mi potrebni UI 60 ili max UI 75 standard lamele

12.5Kg i 15.2Kg pakovanja od po 1000 layera 0.35mm

To i nije tako strasna masa.

to je za oko 17 kom trafoa kvadratnog preseka, ili 12,5 kom 1:sqrt(2) preseka...

a meni ce najverovatnije biti potrebno 8 kom 1driver + 1 izlazna + 2 x ispravljcice. x 2 kanala=8

Tako da nije strasno.

[ZZZ]

Bese UI treba zbog slabije sprege.

Ako je tako o da moze i na EI tako sto se mota na separatnom telu i sekundar se odvoji od tela drvenim umetcima.

Prelistati temu http://*****************/showthread.php?tid=529gde je to objasnio opasan elektronicar koga Draskone sigurno poznaje.

Moze i tako, dramaticno se smanjuju kapacitivnosti i coupling faktor. To je vise recimo za digitalne uredjaje?

Ali nekako su mi elegantniji UI, videcu sta se da nabaviti...

...

Moracu da porucujem i za izlazni najverovatnije. Imam jako dobre lamele za izlazni Ali i pored tga nisam siguran u sebe da cu moci dobiti potrebnu induktivnost (uz ostale male vrednosti Cap i Ls)

Jednostavno prejaki su sto se tice snage a premalo prostora za motanje zice i izolacije...

Potreban je onaj drugi standard prozora, veci...

...

Videcemo,

[ZZZ]

Identicna je sprega kod EI trafoa za mikrotalasnu. Ljudi odradili kako treba, trafo za lampu.

Baska primar, baska sekundar, baska grejanje.



Da ne spominjem gotov sekundar za 2KV, pola moze napolje, a kod primara se moze uglaviti desetak namotaja za grejanje,,mislim da je originalno neki namotaj manje.

Pa koliki su ti trafoi? ako je za 2KW to je onda vecih dim.?

Najverovatnije su i zaliveni u neku smolu?

Nisam ih koristio ranije pa nemam nikavih iskustava.

...

A definitivno cu ici na verziju sa posebnim trafoima za grejanje i za visoki napon.

klasicni dizajn zahteva i klasicni stand-by. 2 prekidaca

[ZZZ]

Bese UI treba zbog slabije sprege.

Ako je tako o da moze i na EI tako sto se mota na separatnom telu i sekundar se odvoji od tela drvenim umetcima.

Prelistati temu http://*****************/showthread.php?tid=529gde je to objasnio opasan elektronicar koga Draskone sigurno poznaje.

A i to je neki izgleda VIP forum?

Pokusao sam da se registrujem ali kaze da za sada administrator ne odobrava nove naloge?

posle vidim neki novoregistrovani clan se predstavlja?

Znaci nije isto za sve?

...

Nemam pojma...

[guja011]

jeste, jeste, žešći vip forum.



[draskone]

Bese UI treba zbog slabije sprege.

Ako je tako o da moze i na EI tako sto se mota na separatnom telu i sekundar se odvoji od tela drvenim umetcima.

Prelistati temu http://*****************/showthread.php?tid=529gde je to objasnio opasan elektronicar koga Draskone sigurno poznaje.

Macolu znam dvadesetak godina. Jedno vreme smo imali ista interesovanja, oblast energetske elektronike. Uz svo postovanje za auditorij mislim da je covek koji je jako edukovan na ovim prostorima. ONo sto sam ja naucio o PFC smps napajanjima za desetak seminara u Zemun polju gde je centar energetske elektronike oon je vec znao i vise cistim interesovanjem. Covek najsire samoedukacije iz svih oblasti elektronike i covek za respekt.
