Udrobljena DAC - USB kablovska tema :rofl:

[Nesic]

Aaaaaaaaaaa, jasno sad

[Nesic]

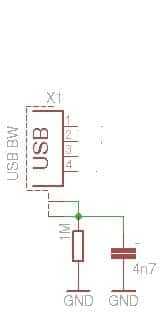

Na strano kompa dva spojena shirma preko paralelnog otpornika 1M i konda 4n7 spojiti na frame kompa



širmovi dakle preko paralelne veze na uzemljenje?

[sir Oliver]

Kao na slici.

Evo pa:

[Nesic]

Metalni oklop Type A konektora ide na uzemljenje/šasiju računara/izvora? Ako da, onda su širmovi preko paralelne veze RC vezani za uzemljenje. Na to sam mislio.

[Nesic]

[Nesic]

Pazario u FKS prodavnici liycy 2 x 0.75 sa širmom, cena oko 30 din/m, i dodao neku količinu licnastog jednožilnog 0.5, cena 7 din/m.



Koji kabl da ide za D+ i D-?

[Mentok]

ako vam se igra, možete potražiti i neki stariji firewire kabl, može i 4 pinski bez napajanja, jerbo ima dva uvrnuta zasebna data para, svaki širmovan zasebno i još na kraju sve zajedno širmovano, pa jedan data par može i biti data, drugi za napajanje, kažem stariji pošto su kablovi unutra bili kvalitetniji, a obično ih imaju u kompjuterskim radnjama od pre 100 godina ne znaju šta će sa njima, ja sam tu u lokalu kupio par komada za po 150 dindži komad



ne kažem da je sigurno dobro za ovu primenu, al kad se već sigrate možda bi vredelo probati, firewire je po standardu morao da ispuni "tighter" zahteve od usb-a svojevremeno, pa su i kablovi pravljeni kvalitetnije



EDIT : mislim da imam tu negde neko raskupusano parče, mogu slikati ako hoćete da vidite presek

[Nesic]

Meni treba kabl nekih 5m duzine. Sad, dal ima tih duzina...

[sir Oliver]

To ce da  bude malo  zajebano.

Mora li 5m?

[sir Oliver]

ako vam se igra, možete potražiti i neki stariji firewire kabl, može i 4 pinski bez napajanja, jerbo ima dva uvrnuta zasebna data para, svaki širmovan zasebno i još na kraju sve zajedno širmovano, pa jedan data par može i biti data, drugi za napajanje, kažem stariji pošto su kablovi unutra bili kvalitetniji, a obično ih imaju u kompjuterskim radnjama od pre 100 godina ne znaju šta će sa njima, ja sam tu u lokalu kupio par komada za po 150 dindži komad



ne kažem da je sigurno dobro za ovu primenu, al kad se već sigrate možda bi vredelo probati, firewire je po standardu morao da ispuni "tighter" zahteve od usb-a svojevremeno, pa su i kablovi pravljeni kvalitetnije



EDIT : mislim da imam tu negde neko raskupusano parče, mogu slikati ako hoćete da vidite presek

Hvala kolega.  Nisam do sada  radio sa firewire pa nisam znao za ovu specificnu geometriju.

Odlicno resenjeda se  uradi  i usb napajanje i eksterno napajanje i data, sve propisno shildovano i jos estetski lepo uradjeno, skoro  pa  gotovo.

[Mentok]

samo voditi računa da se onda kupi 6 na 6 iliti veliki na veliki, pošto mali firewire konektor (4-ka) ne koristi napajanje pa naravno, usled štednje nema žica za struju unutar kabla, samo dva zasebna šildovana data para

[Nesic]

Pa oko 5m, raspored u prostoriji ne dozvoljava manje dužine. Nego, koja debljina kabla za D- i D+?

[sir Oliver]

Pa oko 5m, raspored u prostoriji ne dozvoljava manje dužine. Nego, koja debljina kabla za D- i D+?

A Apple AirPort? Pa WiFi do DACa?



Otkud znam  koja debljina. Imam neku 0.8mm posrebrenu. Ubija na Interkonekte i zvucnicke.

[Nesic]

Po USB 2.0 standardu je max dužina 5m. Power linije idu sa 20AWG, Data i dalje sa 28AWG (negde i 25AWG).

[zbotic]

Nije ti se nužno uzbuđivati oko kabela. Ja guram DAC-ove sa 5 metara Bandridge kabela (koji ne izgleda nešto posebno) i svi koji dođu i čuju pitaju vode da dođu sebi od ushićenja

[stein]

Nije ti se nužno uzbuđivati oko kabela. Ja guram DAC-ove sa 5 metara Bandridge kabela (koji ne izgleda nešto posebno) i svi koji dođu i čuju pitaju vode da dođu sebi od ushićenja



Možda u tome i jeste trik: imati pravu količinu kabela za neki uređaj

Namesto eksperimentisanja sa previše različitih vrsta, probati sa istim (tek nekoliko vrsta) ali sa različitim dužinama...

[Nesic]

Nije ti se nužno uzbuđivati oko kabela. Ja guram DAC-ove sa 5 metara Bandridge kabela (koji ne izgleda nešto posebno) i svi koji dođu i čuju pitaju vode da dođu sebi od ushićenja



Nisam uzbuđen, no ushićen



Ne sećam se kad sam zadnji put pravio kabl za bilo koju namenu



Čini mi se da ću imati baš dobar USB kabli

[Nesic]

.

[sir Oliver]

Sad se vratih sa HiFi showa.

Na standu mbl-a  setup je bio vrlo specifican

Laptop  (apple) sa SSDom  1,5TB sa muzikom. Apple iPod kao user interface. CD player ima mogucnost da radi  kao dac. Ima i USB ulaz osim toslinka i spdifa.

E sad, sta je specificno. Laptop je USBom  vezan na CD (tj DAC). Ali je USB odmah po izlasku iz laptopa konvertovan u opticki signal i tako prenesen pa opet pred CDom konvertovan u USB. Daljina je bila par metara pa tonije razlog za konverziju, uostalom mogao je laptop da stavi i blize. Ocigledno je optika uvedena iz nekog  drugog razloga. Najverovatnije da je tako manji uticaj smetnji.

Mane su  da podrzava samo 96kHz mada nisam  siguran da li je limit postavio USB ili  optika.

Pod hitno ima da napravim opticki USB kabl.

[zbotic]

U takvom spoju jitter se mjeri lopatama.

[sir Oliver]

Pa sto ga je stavljao?

Jitter u USB vezi?

Ali  je EMI eliminisan.

[grau.]

zasto nije celu relaciju gurao optickim kablom iz macbooka u DAC? koji ce mu USB tu?
