Udrobljena DAC - USB kablovska tema :rofl:

[Pchelac]

Ako dobro razumem 0 je 0 i 1 je 1 ali pošto se DAC napaja  preko USB kabla tj. bolja struja = bolji zvuk.

Jes', kad ne bilo jitter-a...

[Vix]

U Jes Be u sta se ovo pretvori...

[Mikorist]



[Vix]

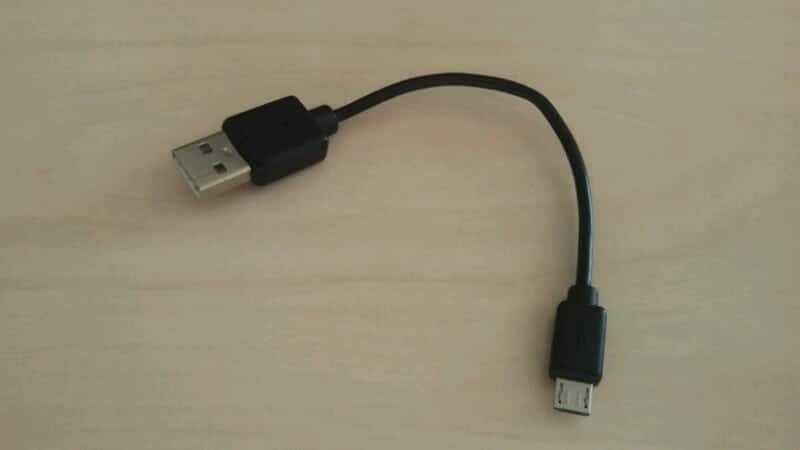

A evo i mog. Nije najdeblji, ali je verovatno najkraci

[Mikorist]

ne mogu da procenim odavde , al od prilike je ovaj 28/28.   tanak.



mora da bude USB kabl debeo bar kao mrezni (STP/UTP)  kabl. i tamo i ovamo pice 0 i 1  ... pa uporedjujte mozgove.

[Mikorist]

Ako nekome treba DAC na krovu ima resenje





how to extend your USB using UTP. Why do you need to do so? Because the USB extender in shops only around 1,5 meters. It's very short, if you need 50 meters for a USB DAC on your roof. So I share to you people this technique.

P.S.: I will be making the Instructables of the Indonesia's style of USB The picture is below.



step 1Gather your parts
You need:
(1)USB Cable
(2)UTP Cable
(3)Small PVC Pipe
(4)Rubber tape
(5)thermofit / heatshrink



step 2The making of Part 1
Open the UTP and USB cable. Put the small PVC pipe in the UTP cable. Put the thermofit in the USB cable. Then connect it like this:

white orange & orange to red,
white & green to white,
green to green,
and the rest to black.

Remeber to solder it.


step 3The making of Part 2
Fit the pipe in the connections and close it with rubber tape. You're finished! Try it. If USB is not detected, then change the USB 1.1 to USB 2.0.

If it doesn't work, try the circuit below.








p.s.



Da mi ovo treba jedino bih koristio STP umesto UTP





naravno bez tubica i nastavaka

http://www.ebay.com/itm/10X-USB-2-0-Type-A-Male-4-Pin-3-Pieces-Metal-cover-Three-Types-Plug-Connector-/201391580568?hash=item2ee3dfa598:g:~rwAAOSwLVZVrE68





http://www.ebay.com/itm/10X-Micro-USB-5-Pin-Type-B-Male-4-Piece-Solder-Connector-Plug-White-Cover/201390029321?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20131003132420%26meid%3D6cdcd37b91cc4278bcf15a17ac0a000a%26pid%3D100005%26rk%3D5%26rkt%3D6%26sd%3D201391580568



[Nesic]

Pazario danas u Silkenu (Svilajnac) USB konektore, još kabl da se nabavi.





Nišlea, pošto si se ti s ovime bavio, daj recept



Koji kabl, kako, s čim, koliko...

[zbotic]

Nisam Nišlija (bio samu u vojsci tamo ), ali ovaj kabel mi se čini odličan za digitalu pa možda i za USB (3 x po kabelu). Imam 5 metara neraspakiranih, lemljenje ovoga je malo žešći problem pa čekam da me uhvati volja.....



http://www.ebay.com/itm/RF-Coaxial-cable-M17-94-RG179-20-feet-/150883962250?hash=item2321628d8a:g:A30AAMXQgyZSAeKq

[sir Oliver]

Pazario danas u Silkenu (Svilajnac) USB konektore, još kabl da se nabavi.





Nišlea, pošto si se ti s ovime bavio, daj recept

Moi?

Gde mene pituješ pa izgibosmo ki Mančester prošli put  kad sam pisao o kablovima

Sve  sam kablove pravio ( i interkonekte i zvučničke i napojne) i mnogo sam sa švajsovanim zadovoljan, kako ja tako i drugari koji su ih  se dokopali, ali sa USB se nisam bavio.

Ali mogu  da ti dam savet  tj  ono kako bi ja probao da napravim

1. Odvoji napajanje od uredjaja,  tj napravi neki preklopnik da biraš da li da ti USB A napaja uredjaj ili  eksterno napajanje.
2. Odvoji napojne kablove  od data kablova i svaki par posebno shirmuj. ( Može zbog estetike posle neki ukrasni snake skin oko obe parice.)
3. Probaj  (po)srebrnu žicu za data paricu.

Dovoljno si pametan da ne mora da crtam.

[Nesic]

Šta i gde sa širmom?

[zbotic]

Jednim kabelom vodiš + i GND, a sa druga dva kabela vodiš D+ i D-, a njihove šrimove spojiš na strani od kompjutera na GND.

[sir Oliver]

Šta i gde sa širmom?

A  strana.

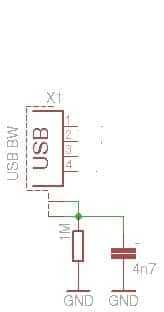

Preko 1MOhma i 4n7F u paraleli

[Nesic]

Moram da skiciram ja to... Sutra da potražim žicu.

[Mikorist]

Gde mene pituješ pa izgibosmo ki Mančester prošli put  kad sam pisao o kablovima



al ovo nisu obicni . nego USB. pisi , ahahahah, pisi

[guja011]

Nisam Nišlija (bio samu u vojsci tamo ), ali ovaj kabel mi se čini odličan za digitalu pa možda i za USB (3 x po kabelu). Imam 5 metara neraspakiranih, lemljenje ovoga je malo žešći problem pa čekam da me uhvati volja.....



http://www.ebay.com/itm/RF-Coaxial-cable-M17-94-RG179-20-feet-/150883962250?hash=item2321628d8a:g:A30AAMXQgyZSAeKq

lemljenje tog kabla nije nikakav problem, štaviše uživancija.

[zbotic]

Malo sam se krivo odrazio Nije problem lemljenje nego da poslije u upotrebi ne pukne. Treba mu centralni vod ostaviti tako da može gibati.

[Mikorist]

Ja kazem da je STP zakon  za 0 i 1



DRAKA

http://www.netiks.rs/utp-ftp-stp-sftp-kablovi/





ima da se ubijemo od svajsovanja

[sir Oliver]

Begajte od UTP STP kablova.

Meni se  nigde nisu dobro pokazali. A i pucaju mnogo lako.

[Mikorist]

paz , meni je super i HAMA. ne zalim se .



https://www.hama.com/i/00078490/hama-micro-usb-20-cable-gold-plated-double-shielded-black-075-m?bySearch=78490



ovaj. Svabe. odradjeno po ps-u



QC passed by Hama Germany

[Nesic]

D+ i D- uvrnuti pa kroz širm.



+5V i GND uvrnuti pa kroz širm.



na strani izvora širmove spojiti sa GND.



GND preko paralelne veze na metalno kućište Type A konektora - konektor izvora u ovom slučaju.



vako?

[sir Oliver]

D+ i D- uvrnuti pa kroz širm.

jeste

+5V i GND uvrnuti pa kroz širm.

jeste

na strani izvora širmove spojiti sa GND.

ne

GND preko paralelne veze na metalno kućište Type A konektora - konektor izvora u ovom slučaju.



vako?

ne

Na strano kompa dva spojena shirma preko paralelnog otpornika 1M i konda 4n7 spojiti na frame kompa

[guja011]

Malo sam se krivo odrazio Nije problem lemljenje nego da poslije u upotrebi ne pukne. Treba mu centralni vod ostaviti tako da može gibati.

pazi, ako izvučeš centralni kroz neraspleten širm, sastrane, rešio si savijanje.

problem je samo što je centralni malog preseka, sa električne strane gledano.

sama teflonska izolacija je jako čvrsta pa se kabl da savijati.

ja na takav izolator stavljam cevčice pa je mehanički otporno. cevke imaš na par cvikova od bilokakve furde do gotovih.

npr pinovi precidip podnožja i slično
