Just now, NIXIE said:

Ima rešenja, dodaš linijski trafo na izlaz, pitaj Zena koji ti treba.

a jes , i stavis source follower izmedju ECC83 i trafoa , da bi imao nesto da gura trafo



onda najbolje da izbacis i ECC i trafo , ostavis samo source follower

[parabolis]

1 minute ago, Zen Mod said:

znas kako ide ............. kad je dobro , tek kad naidjes na bolje , znas da ima i bolje



tako da ......... ECC83 je mesto samo u RIAA preampu



To svakako, uvek ima bolje......

[Zen Mod]

da se razumemo ....... ako postoji FiFi zamka na svetu , ja sam upao u nju



no , preamp je tipican primer resavske skole - ko zna iz kog razloga je zanimljiv da se napravi , pa je i napravljen - bez ikakve kriticnosti o upotrebljenim elementima , de prvenstveno mislim na ECC83



tako da je cinjenica da ti ulazis sa nekim odredjenim signalom , onda bacis u zemlju 95% tog signala , da bi ga onda pojacavao za 30% ili koliko vec

ne bi li bilo normalnije da imas preamp , sa kojim pot moras da smanjis sa do daske na nekih 3 sata

onda je distribucija gain-a daleko povoljnija , signal waste je minimalan

smanjujes samo malo , pojacavas samo malo , ocuvanje energije signala je maksimalno

[parabolis]

15 minutes ago, Zen Mod said:

da se razumemo ....... ako postoji FiFi zamka na svetu , ja sam upao u nju



no , preamp je tipican primer resavske skole - ko zna iz kog razloga je zanimljiv da se napravi , pa je i napravljen - bez ikakve kriticnosti o upotrebljenim elementima , de prvenstveno mislim na ECC83



tako da je cinjenica da ti ulazis sa nekim odredjenim signalom , onda bacis u zemlju 95% tog signala , da bi ga onda pojacavao za 30% ili koliko vec

ne bi li bilo normalnije da imas preamp , sa kojim pot moras da smanjis sa do daske na nekih 3 sata

onda je distribucija gain-a daleko povoljnija , signal waste je minimalan

smanjujes samo malo , pojacavas samo malo , ocuvanje energije signala je maksimalno

Ovako kako ste napisali, jeste, normalnije je.



Savet neki - pravac u kom da se krecem - (prodaja je isklj....).

[NIXIE]

33 minutes ago, parabolis said:

Ovako kako ste napisali, jeste, normalnije je.



Savet neki - pravac u kom da se krecem - (prodaja je isklj....).

Ako trafo ima dovoljno struje na visokom naponu, uvek to možeš da preradiš na ECC88, ECC82 i slično.

[parabolis]

30 minutes ago, NIXIE said:

Ako trafo ima dovoljno struje na visokom naponu, uvek to možeš da preradiš na ECC88, ECC82 i slično.

Visoki npona - primar ?   .  . . ili sekundar ?

[NIXIE]

9 minutes ago, parabolis said:

Visoki npona - primar ?   .  . . ili sekundar ?

Sekundar, za anodni napon.

[NIXIE]

Možda bi valjalo da izmeriš anodni napon (DC iza kondenzatora i AC na trafou) i napon grejanja (mislim da je ovde 12,6AC ili 6,3AC jer ne vidim stabilizator).

[parabolis]

5 minutes ago, NIXIE said:

Možda bi valjalo da izmeriš anodni napon (DC iza kondenzatora i AC na trafou) i napon grejanja (mislim da je ovde 12,6AC ili 6,3AC jer ne vidim stabilizator).

To cu prepustiti strucnijem licu .

[Zen Mod]

postavi slike ovde trafoa ,kad budete merili ,  mozda cemo moci nesto zakljuciti iz toga

[parabolis]

2 minutes ago, Zen Mod said:

postavi slike ovde trafoa ,kad budete merili ,  mozda cemo moci nesto zakljuciti iz toga

Oke...

[NIXIE]

7 minutes ago, parabolis said:

To cu prepustiti strucnijem licu .

Ma nije to mnogo opasno, samo je malo nezgodno kad su lampe zabodene u podnožja, okreneš naopako i podmetneš nešto ispod (knjige). Paziš koji je opseg na instrumentu, i polako.

Na plavo belim uvrnutim žicama meriš napon grejanja, ovde liči da je 12,6VAC kako je vezano.

Ispred ona dva okrugla crna greca meriš AC anodni napon, iza greca na plavim kondenzatorima meriš DC anodni napon. Kod tebe se vidi da je CRC filtracija u kutiji, znači kad su zabodene lampe na prvom i trećem plavom kondenzatoru je veći napon, na drugom i četvrtom (sa crvenim bypass blokom) manji.

Ako se meri bez lampi može da ode napon trafoa u praznom hodu dosta više, to nemoj da radiš, za sada prvo sa lampama u podnožju. Pročitaj eventualno i vrednost otpornika između dva plava kondenzatora.

[parabolis]

19 minutes ago, NIXIE said:

Ma nije to mnogo opasno, samo je malo nezgodno kad su lampe zabodene u podnožja, okreneš naopako i podmetneš nešto ispod (knjige). Paziš koji je opseg na instrumentu, i polako.

Na plavo belim uvrnutim žicama meriš napon grejanja, ovde liči da je 12,6VAC kako je vezano.

Ispred ona dva okrugla crna greca meriš AC anodni napon, iza greca na plavim kondenzatorima meriš DC anodni napon. Kod tebe se vidi da je CRC filtracija u kutiji, znači kad su zabodene lampe na prvom i trećem plavom kondenzatoru je veći napon, na drugom i četvrtom (sa crvenim bypass blokom) manji.

Ako se meri bez lampi može da ode napon trafoa u praznom hodu dosta više, to nemoj da radiš, za sada prvo sa lampama u podnožju. Pročitaj eventualno i vrednost otpornika između dva plava kondenzatora.

Probacu .

[NIXIE]

4 minutes ago, parabolis said:

Probacu .

Ako nisi siguran, zovi nekog. Da ne budem odgovoran za štetu.

[zika]

2 hours ago, Zen Mod said:

da se razumemo ....... ako postoji FiFi zamka na svetu , ja sam upao u nju

 Volim iskrenos' više nego 'leb da jedem...

[parabolis]

49 minutes ago, NIXIE said:

Ako nisi siguran, zovi nekog. Da ne budem odgovoran za štetu.

Opusteno, ako bude stete, ja sam odgovoran.

[NIXIE]

13 minutes ago, parabolis said:

Opusteno, ako bude stete, ja sam odgovoran.

Mislio sam da ne bude štete NA TEBI. Za preamp ne brinem.

[zoranzu]

Ako nije kasno za ukljucenje u temu

TL072 je za servo kontrolu DC ofseta na izlazu iz DACa

[zoranzu]

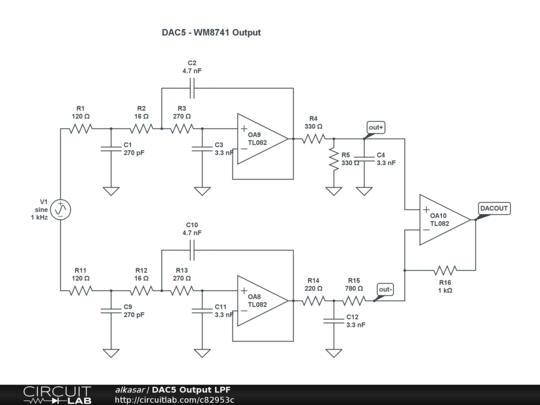

Da li ima neko primedbe na ovaako nesto za izlaz iz DACa

http://www.syclotron.com/the-heretical-preamp-p5/

[Zen Mod]

pa stavi , ako ti odgovara



samo pripazi na semu , nije za pocetnike - nedostaju tacke na spojevima , pa negde moz i da se zeznes
