DIY pojačala ...... izborno Babelfish J Mini , a posle ko zna

[progster]

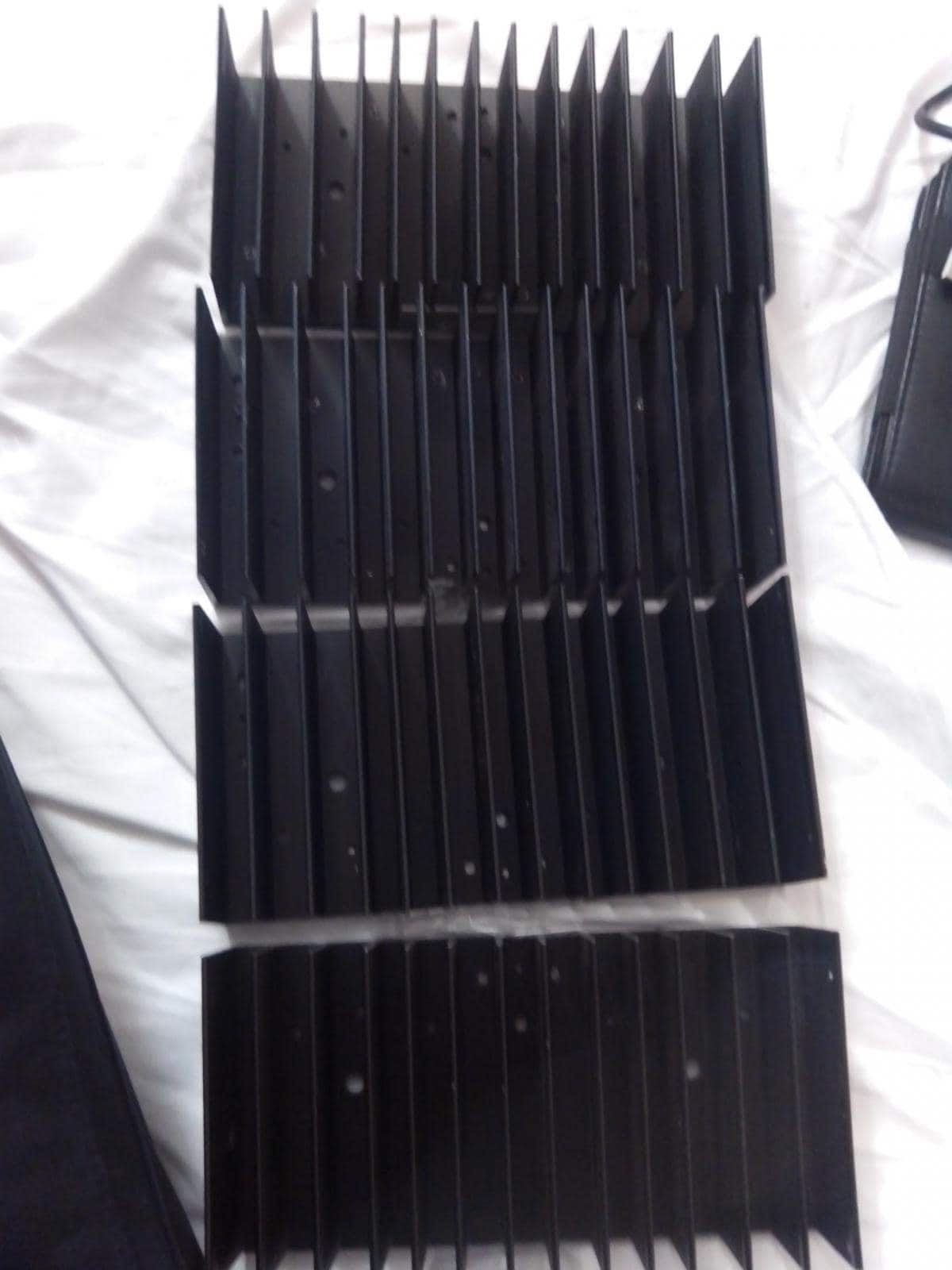

Dimenzije 180x94x45. Sva 4 za malo više od 20e, eloksirani u crno, nisu novi, ali su praktično neogrebani. Planirao sam da spregnem dva po dva po kraćoj stranici, i mislim da će biti kao špricer. Što se Babel-a tiče ostaju još JFET-ovi koji bi uskoro trebali da stignu, i ako bog da sklapanje počinje sledećeg vikenda,

[dvv]

Obrati se firmi Vremeplov, oni zastupaju italijansku firmu Pada, imaju solidan lager, a plus možeš poručiti bilo šta iz njihovog kataloga. Ja platih sličan hladnjak, sa dva kanala za metalne to-3 tranzistore, visine 150 mm, širine 180 mm, dubine 40 mm, nekih €11 ili tako nekako. Ako tamo nema ono što ti treba, onda si stvarno neki egzotičar do zla boga. E sad, jesam ih sačeko nekih 12-14 dana.

[progster]

Pa sad sam već kupio...Ali hvala, značiće za sledeći put. Jeste da će biti malo dublje pojačalo, ali komotnije za sklapanje.

[progster]

Mogu li ovi hladnjaci da se iskoriste za nešto pametno?

Veliki hladnjak x2.zip

[Zen Mod]

po lepom danu pokrice 35W disipacije , odokativno

[progster]

Na njemu su bili 2N3055, nadjeni su na tavanu (mislim da je od nekog vebastera iz kamiona,, 24 na 12V)  pa gledam mogu li kasnije da ih iskoristim za neko pojačalo... Postoje li neki sa TO66 kućištem a da se isplati da se pravi i da mogu da ih pokriju ovi hladnjaci?

Mislim da bi teško bilo uklopiti ovde neke TO-264 zbog montaže, mada nisam još video hladnjake uživo...

[Zen Mod]

mozes da strpas sta hoces na to



trandze mogu da se spoje i kratkim zicama na pcb

[progster]

Znači mogao bih da probam i sa ovim Mini Babel-om, možda i mogu da ohlade ovih 36W?

Nije mi zapelo, imam one, ali ovi bi mi bili kompaktniji, pa ako bude prevruće mogu da ih montiram i na ona 4...

Da koristim solid core ili licnastu?

[Zen Mod]

rebramoraju da stoje uspravno



preseci na pola , rotiraj za 90 , jedan tranz. na jedno hladilo



biasuj do 55C leti



sto se tice zice i ostalih trikova - pomaze gledanje slika i razmisljanje



gledaj ampove ovde , ii na FW site , 6moon testovi FW ampova , moj blog



licnasta zvucnicka 2,5kv.mm energetski , sto tanja solid core signalni

[progster]

Izvinjavam se sto ne pratim na casu

Solid core iz utp je dovoljno tanak?

[progster]

Za signalni naravno, za ovo sam obezbedio 2.5 kvadrata.

[progster]

Jedan kanal polemljen, i evo kuva se već 10min...

Offset držim oko 0V, a napon na  R17 0.57V, znači Iq je ~0.8A... Hladnjaci mlaki, jednako se greju oba tranzistora.

[Zen Mod]

da editujemo naslov teme ?



podseti me - koji ti je napon napajanja , daj koju sliku , pa da pripomognemo koliko da ga biasujes



ne bi skodilo i da prikacis konkretnu semu po kojoj radis

[progster]

Može edit.

Trafo 2x14V, izlaz napajanja je +-18V. Pri opterećenju je oko 17.4V.

Evo sad će slike, za 15-ak min. Šema je ova:

http://www.diyaudio.rs/uploads/monthly_05_2009/post-2-1243537850.jpg

Bias mi je oko 0.8A na oba kanala i ne mrda odatle na više koliko god da vrtim trimere, samo na manje, hladnjaci su posle 45min mlaki, tj. može ruka bez problema da se drži, tako da mislim da ne bi škodilo ako bi se mirna struja povećala malo... Da dobijem Babel Midi.

[Zen Mod]

bmga , nisam bas pratio a ti nisi postavljao podtdtdtpitanja ........ koliko se secam ova sema je crtana bas za minimini - gde su i hladnjaci bas bili ogranicenje



prvo - R3 i R4 smanji na 4R7 (da nema previse source degeneracije)



onda R17, R21,R22,R23 - sve zameni za 0R39 ......... ili 0R33 ako hoces i vise nego duplo struje sto imas





edit : u cega hoces da editujem naslov teme ......... da ostavim ovo sto jeste , i da se nesto doda ...... ?



















[progster]

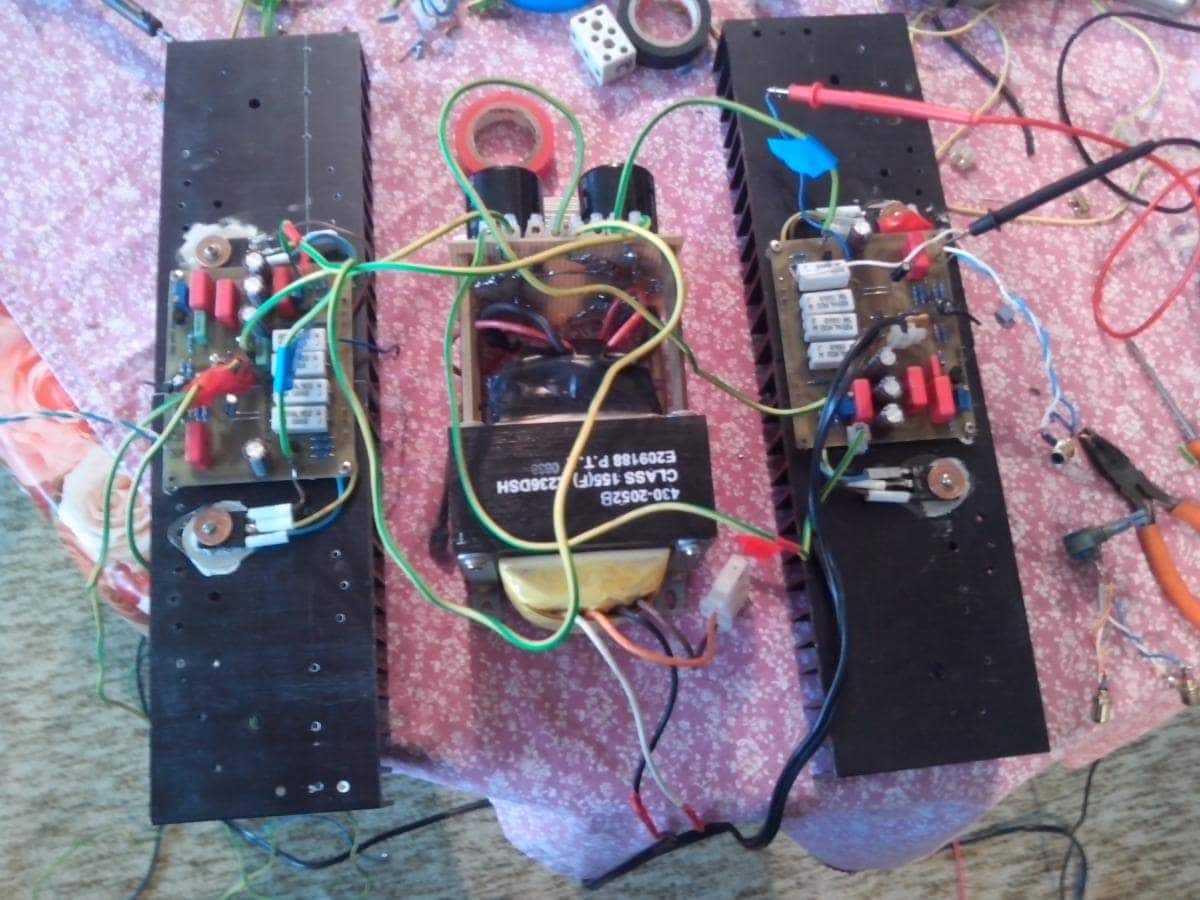

Nije baš sređeno, i malo su duži kablovi, ali ovo je bilo za probu. Ne znam da li treba još neka slika. Pločice su iste kao i Alex-ove (tačnije njegove, i ovom prilikom bih se još jednom zahvalio zato što mi je ustupio 2 pločice koje su mu preostale od gradnje Babel-a, i silver mice).

Trenutno svira preko CD-a samo preko pot-a pošto preamp nisam uspeo da osposobim još uvek...

Bias je isti na oba kanala, i dalje je oko 0.8A i ne može gore. Offset je oko nule, mada mi ovi unimeri variraju do 2-3mV, ali to je verovatno do unimera. Napajanje konstantno +-17.4V i ne čuje se trafo.



Moram da priznam da sam drugu pločicu za malo zeznuo, pošto sam jedan jumper zaboravio(na C1 i R9), ali srećom sve je ok, barem po merenjima, sad će usviravanje drugog kanala.

[progster]

Može da se briše ovo "predpojačala", i da se doda ili se promeni u Babelfish Mini ili nešto slično,,,

Kolika je minimalna snaga koju bi mogao da stavim na R17, 21, 22 23?

[Zen Mod]

WW keramika od 3W odgovara

[progster]

Dobro znači to moram da dokupim, mislio sam da izvezujem paralelno ove metal film ali moram po 6kom da vezujem. A R3 i R4 može na 5?

[Zen Mod]

R3 i R4 - sta god da imas od 2R7 do 5R1

[progster]

Temp hladnjaka je oko 35 stepeni posle 45min, skoro sat...
Jedini problem mi je što su grec-ovi na oko 50 stepeni, moraću da kupim one što se šrafe na hladnjake kasnije.

Nego, razmišljao sam, ako bih podizao struju i ako se bude dosta grejao, da li bi imalo efekta da se recimo za poklopac stave ona dva što sam ranije postovao, i da se spregnu?

[Zen Mod]

koja dva (post #) ?



kao sto rekoh , nisam bas pratio
