DIY pojačala ...... izborno Babelfish J Mini , a posle ko zna

[progster]

Imam 4x33mF u filteru, znači više od 33mF po amperu struje... Trafo se ne čuje ni pri prvom uključenju...



Mogu da slikam još detaljnije ali evo kako idu vodovi:

1) AC vodovi idu od zadnje stranice, ispod filtera, po sredini kutije.

2) Što se rutiranja tiče svi vodovi koji vode do pcb (plus, minus, gnd i speaker out) su uvezani zajedno, svaki kanal sa svoje strane. Ali nisu sprovođena najkraćim putem pošto mi je tako okrenut psu. Jedine tačke preseka levog i densog kanala su po jedno napajanje (plus ili minus, u zavisnosti od kanala).

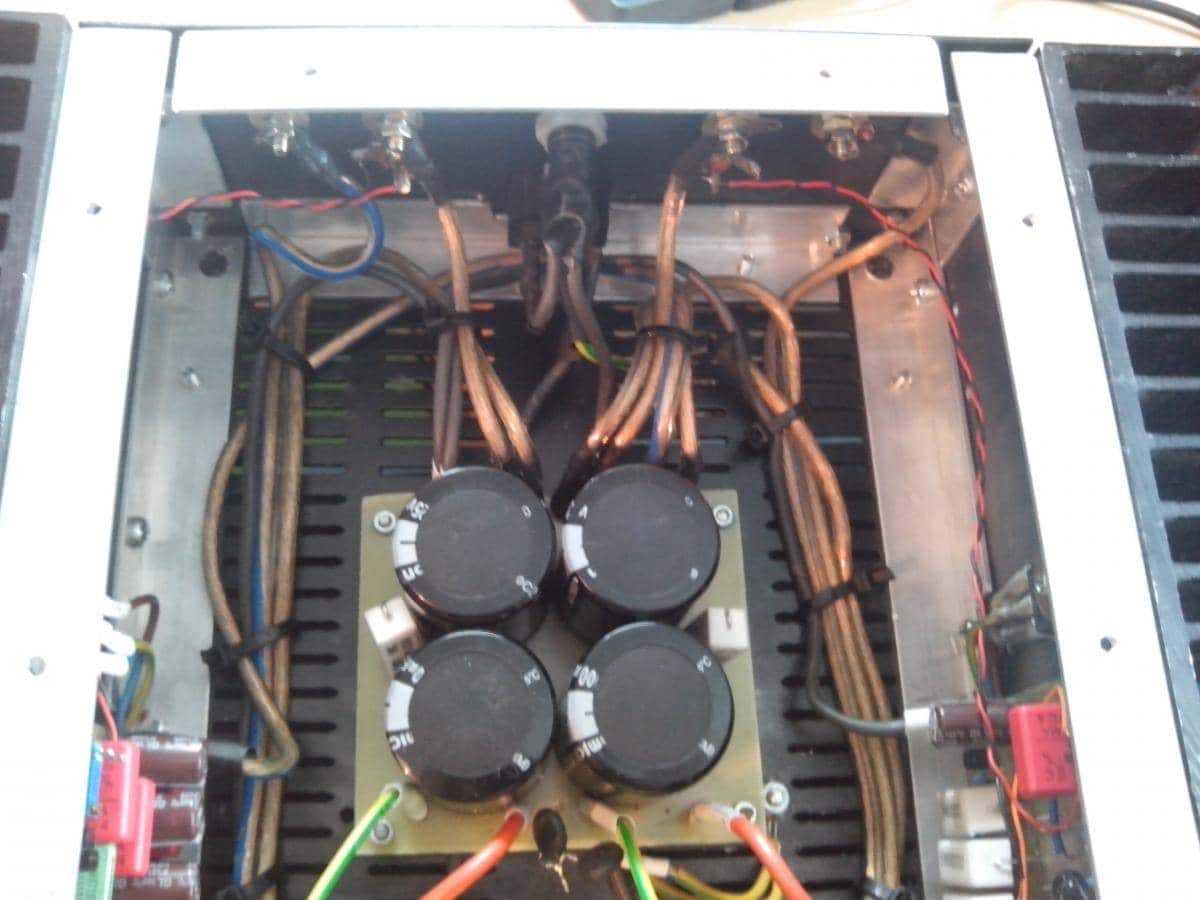

Mislim da se ovde lepo vidi:

http://www.diyaudio.rs/uploads/monthly_04_2015/post-1764-0-38975800-1428696223.jpg



Gledano iz ove perspektive: braon kablovi su minus napajanje, četri centralna su mase, i ova dva desno su plus napajanje.

[progster]

mozda je najjednostavnije da probas da smanjis Iq za jedno 25% (moraces i offset da setujes) , pa ako se desi da se smanjuje hum , onda je trafo/C bank



Morao bih da stavim druge otpornike, nema šanse da smanjim na trimeru struju za četvrtinu...

Ako je glavna sumnja na PSU probaću i to sutra, samo da stavim 0R39 ili da vratim stare?

[Zen Mod]

imas li trimer u Aleph CCS-u ?

[progster]

Ne znam na koji misliš, imam ova dva sa slike, jedan od 47k, jedan od 50R:

http://www.diyaudio.com/forums/attachments/pass-labs/60034d1141601587-babbelfish-j-pcbs-babbelfish-j-pcb-oly.jpg

[Impuls]

Da li bruji kada su chinchevi izvuceni iz pojacala, i da li bruji ako samo jedan chinch ubodete a drugi ne

[progster]

Bruji i kada su oba činča out, a za ovo drugo nisam siguran ne mogu sad da proverim, ali mislim da da, ni u jednom trenutku brum nije prestao, osim što se smanjio kada bih nalegao na poklopac...

[Aleks]

Malo elektrolita u napajanju. Ti Jamicon su krš

Služe za Iq 1A, onomad kada sam preporučio nisam imao u vidu da će se ići sa Iq na skoro 2A

[Impuls]

minus za zvucnike ste povukli sa plocice napajanja a na plocici ampa imate kondove pa vam punjenje i praznjenje elektrolita pravi smetnju. Morate prebaciti izlaz za zvucnike na plocicu u tacku J6 ili J7. Naranzasta zica Vam pravi petlju a nalazi se izmedju J2 i J6. I treci problem koji ce Vam se javiti ovakvim ozicavanjem necete moci izbeci brum jer imate zajednicko napajanje za oba kanala. Prve dve stvari navedene ce Vam izbaciti brum kada nemate signala a cim ukljucite chincheve ponovo ce se vratiti. Da bi sve resili prvo morate staviti ulane chincheve jedna uz drugi a onda sve mase vezati kao i zvezdu.



Ovo je standardni problme svih samograditelja koji nemaju vrhunsko znanje o spajanju masa. Napominjem vrhunsko jer i oni sto misle da znaju spojiti mase nekad ubodu dobro a kad je ovako komplikovano samo posebnim pozicioniranjem zica cete izbeci brum

[progster]

Propao sam ko žeton znači...

Da stavim još koji taj krš ili da menjam sve?

Mislio sam da uzmem one 68mF kod Vajs-a ali one bombe od 105x65 ne mogu da stanu u ovo kućište, jedino da vire kao lampe...

Mogli bi da upadnu 8kom ovih dimenzija...



@Impuls
Most sam uklonio, probaću i sa masom to.

[progster]

Nije pomoglo to sa masom sa pločice, probao jedan kanal i ništa... Takođe, probao sam da spustim Iq jednog kanala do 1.5A, i nije nestao brum, mislim da nije ni manji...

[Zen Mod]

odmori danas

[Impuls]

Ako ste minus za zvucnik uzeli sa plocice sa tacke J5 ne bi smelo biti brujanja ako stavite samo jedan ulazni signal. Ako brujanje i dalje postoji trazite gresku na samoj plocici.



Da pojednostavim: jedna zica mase ide sa plocice napajanja na tacku J6. minus za zvucnike spojite na J5 a masu ulaznog signala na isti tacku J5. J7 neka ostane slobodan. Ovakvo vezivanje ne bi smelo dati ni malo brujanja ako ukljucite samo jedan ulazni chinch i trebalo bi da cujete muziku. Sem ako Vam chinchevi nisu izolovani od sasije. koliko vidim jedna ima crvenu podlosku ali na drugom ne vidim zbog lose fotografije

[stein]

Ja sam "x" puta pravio kojekakve pojačivače i (ponekad/često) imao problema sa brumom. Bez obzira da li je bilo A ili AB pojačalo, ako bi se kolega Impuls javio da pomogne - nekako je uvek najpreciznije objasnio gde sam zeznuo stvar - i na samo to, obično jeste bio u pravu...

Jedina "kvaka" jeste da nije bilo dovoljno pročitati samo jednom ono što je napisao nego više puta i potom doooobro razmisliti šta zapravo treba da se uradi, a u skladu sa napisanim... (doduše, desilo se i to da opis problema i okruženja u kome isti nastaje nije najsrećnije opisan pa je rešenje bilo nešto drugo, tako da treba i to uzeti u obzir...)



U svakom slučaju, strpljenje, strpljenje, strpljenje... i polako i pažljivo...



Puno sreće

[progster]

Oba činča su izolovana. Očigledno filter pravi problem...



@Zen

Ako odmorim danas odmaraću do jula, pošto se u ponedeljak vraćam za Bg, a ne znam koliko ću sutra biti tu.

Odoh ja RIAA da pravim...



@Stein

Ma imam ja strpljenja.

[Impuls]

nemojte odustati sad, blizu ste resenja, bazirajte se samo na jedan kanal i nikako ne ukljucujte chincheve u drugi. Ispratite moj prethodni post i trebali bi bez ulaznih kablova da nemate brum. Da li Vam preamp ili neki drugi uredjaj u lancu ima uzemljenje na sebi cemo posle resavati, sad je probelm samo amp



sad videh ima i J2 masa, na nju mozete nakaciti ulaznu signalnu masu umesto na J5 kao sto sam anpisao u prethodnom postu

[progster]

Evo sad probao... Ulaz vezan za j1 i j2, uboden samo taj činč, jedna masa od PSU do pločice, i onda od pločice do zvučnika masa, isto se dešava.

[Aleks]

Ne odustaj druže nikada Što kaže Impuls, odlemi ulazne gajtane i kratkospoji ulaz. Dovedi jedan kanal u red, pa isto uradi na drugom. Dal je dovoljno filtracije, uključi samo jedan kanal i ako nestane brum sa 2A mirne struje onda je to. Eliminisi jednu po jednu stavku

[Impuls]

kada je izvucen chinch da li  i tad imate brum. imate moj broj telefona u poruci

[Aleks]

Nzm, meni malo ožičenje deluje... Kako kaže Nelson P: "I like my wires short and tick".

Najbolji put je najkraći put.

Keep it simple!

[progster]

Ništa onda, spuštam ga u radionicu, videćemo šta je...

Javljam se za po sata...

[stein]

Ajd kad smo već kod simple...



Evo šeme kako sam ja uzemljio/sproveo mase kod Bastarda.





Pošto sam cirklotron nema spojene zvučnike na masu, tu je sve malkice drugojačije nego kod većine "standardnih" pojačala snage gde se minus pol koji ide na kleme za zvučnike spaja na CTM  - ovde te tačke nema na kondenzatorima koji drugačije napajaju cirklotron (namesto +/0/- tačaka ima dva nezavisna plusa i dva minusa), ali CTM postoji na ispravljaču za lampe i odatle se masa mora dovesti na samo pojačalo - zaseban vod na jedan i drugi kanal, mora se sa CTM dovesti energetski vod na minus kleme za zvučnike i sa CTM dovesti masa preko NTC-a na šasiju.

Masa se na ulazne konektore dovodi nezavisnim vodovima sa svakog kanala zasebno, konektori za ulazni signal moraju biti izolovani od šasije.



Kod mene je uvek tako izvedeno da je vijak za uzemljavanje na šasiju što bliže utičnici za 220V a NTC je odmah uz taj vijak, zalemljen na ušicu koja se šarafi na uzemljenje i od NTC-a se vod vodi na CTM.



Ne znam da li pomaže ali eto...

[Bajlag]

Ja bih oshishao filter kondezatore sa stampe kanala i brikovao masu levog chicha sa masom desnog chincha.
