DIY pojačala ...... izborno Babelfish J Mini , a posle ko zna

[progster]

Mogu li sve što ide do jednog kanala da upletem i da spojim, znači i napajanje, i mase, i zvučnike? Uz to bih prvo pleo signal i masu kanala kao što je preporučeno...

[Impuls]

zvucnike ne spajate sa ostalim kablovima, oni idu prema terminalima. Samo signalnu paricu spojite sa masom od napajanja do plocice, ostale zice nisu bitne

[Aleks]

Majstorski, šta reći.

Ja sam rešio znatan brum dodavanjem još elkosa u filtraciju, ali iskreno ostalo ga je još malo, malo... što kaže progster, kada prisloniš uvo uz zvučnik na 10 cm čuje se sitno.

Definitivno ću probati sve ovo isto ne bih li tako ubio i to malo bruma...







Tamo nekad, kad se sastavim sa vremenom, od godine... još ni polemljen ska amp nisam uključio u struju

[Zen Mod]

pcb je OK , ne jedan J je napravljen sa njom a da je skroz mutav u zvucniku



problem jeste u ozicenju



inace , pcb je prva iteracija , od onomad , sa samo asimetricnim ulazom , otud verovatno gluvi telefoni po pitanju ulaza

[progster]

Ili ja ovo ne znam kako da ispratim, ili je nešto drugo problem... Uradio sve kako je napisano, zalemio blokove na nožice, kratkospojnik umesto C2 direkt na J5, prekinuo pcb u one tri tačke i vodio direktno, skratio kablove, upleo signal oko mase, masu zvučnika vodio sa J5, masu pločice na J6, upleo fazu i nulu, spojio žice koje ulaze i izlaze iz grec-a... Ali brum kada sam oba kanala polemio i priključio na izvor nije nestao, i dalje je prisutan i iritantan, ista priča i kad kratkospojim... Da li je manji teško je reći, mislim da jeste malo manji, definitivno je manji kada su kanali posebno priključeni...

Koliko god da gledam kako su drugi sprovodili ožičenja ne vidim šta bi moglo da pravi problem... Jedino mi ostaje da približim grec-ove, i da probam da izbacim sav AC van kutije da vidim hoće li onda da bruji...

[Impuls]

niste stavili chincheve jedan do drugog. jel mozete da postavite sad sliku kako izgleda unutra.



mnogo je lakse uraditi ako su posebna napajanja za svaki kanal

[progster]

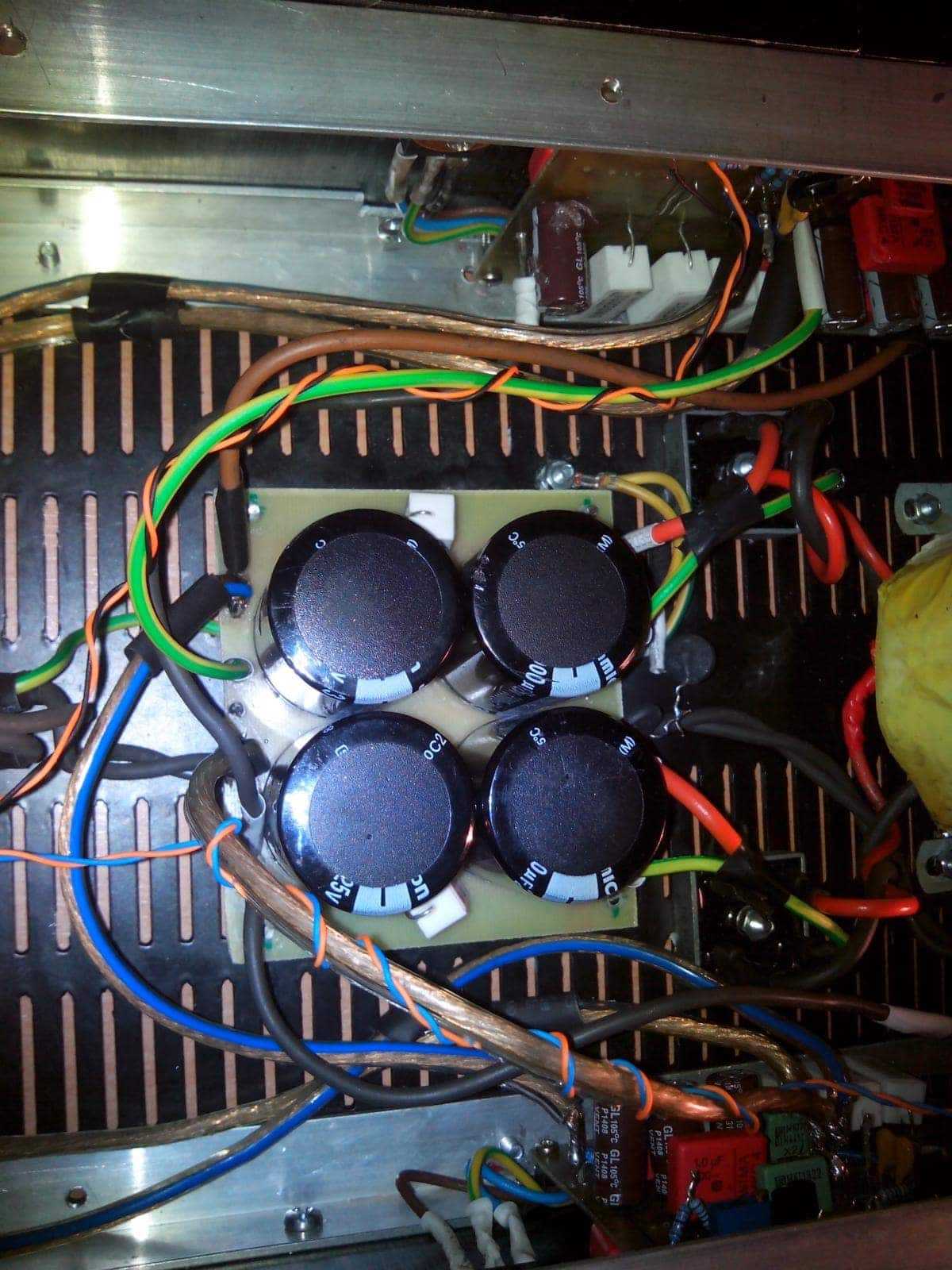

Nisam ih šrafio da ne bih bušio zadnji lim, ali stoje jedan do drugog.. Nije nešto uredno pošto sam sad baš nešto probao da razmeštam, šetao sam kablove po kućištu i ništa...

[Zen Mod]

koliki ti je napon napajanja koji stize na pcbs i kolika je vrednost otpora u CRC ?

[progster]

+-15V ide skoro do 16V kad je AC napon 220V, a otpor je 0R1...

[Impuls]

povrsina srafirana zutim je jos uvek velika, ona kupi smetnju iz prostore i stvara elektromotornu silu u tom kruznom namotaju napravljenom od masa. priblizite kablove od mase jedan uz drugi i signalne povucite fizicki skroz do cvorista na plocici pa onda uza kablove



ako ni to ne pomogne stavite otpornik desetak oma na chinch na masu tako da masa ne ide direktno na plocicu vec preko otpornika. To je i Nelson radio na svojim uredjajima da bi izbio brum



i greceve primaknite jedan drugom da su sto dalje od signala. Pogledajte kod originalnog Passa gde su grecevi u odnosu na ulazni signal http://www.6moons.com/audioreviews/firstwatt3/hero_open.jpg

[progster]

Nije meni problem da ja sklonim grecove pored, pa ni iza trafo-a, ali sam hteo da imam minimalnu dužinu...

Problem je što sam probao da kratkospojim ulaze direktno na pločicama, otkačio oba činča, i i dalje postoji brum, nije se smanjio... To valjda znači da nisu signalni kablovi problem?

Pokušaću i to sa otpornikom.

[Impuls]

nije se smanjio u odnosu na koju situaciju? Nije bilo nikakvog napretka sa svim ovim korekcijama? sta se promenilo u odnosu na varijantu kad je bio samo jedan kanal?

[progster]

Nije se smanjio brum bilo da mi je činč prikačen i vodim signalni kabl kako vodim, ili mi je kratkospojen direktno na pločici. Možda postoji mala razlika, ali brum je i dalje tu, dosta jak, na oba kanala identično.

Evo sad sam šetao malo grec-ove, pokušavao da ih razmestim na razne položaje (nisam ih šrafio), i bilo da sam na sredini ili pored pločice isto je,

Kad je bio samo jedan kanal morao sam da primaknem uvo uz zvučnik i dobro da se zaslušam...

[Impuls]

one dve zice za masu sto izlaze sa plocice napajanja zalemite tako da budu jedna pored druge ali orijentisane za 90 stepeni u odnosu na sadasnju poziciju. i pomerite taj kabel od 220 da nije bas na tom cvoristu, dovoljno je koji cm levo ili desno

[progster]

Mislite da budu tako da ih vodim preko kond-ova?

[Impuls]

postavio sam sliku sa crvenim kruzicima gore i zutim ovde

[progster]

Pokušaću i to.. Napravio sam ekperiment sa signal generatorom, sinusni 100Hz se uklapa, 50Hz mi je previše duboko, ne znam da li Vam ta informacija nešto znači...

[Zen Mod]

naravno da je 100Hz

[progster]

Pa da, da je 50hZ značilo bi da je filter, ovako znači da sam ja negde zeznuo stvari...

[stein]

Mene je prijatelj koji mi je dao šemu za prvo pojačalo koje sam ikada sklopio na pitanje gde je problem faking utešio sa "tamo gde si radio"... Naravno da nije tamo gde nisam ništa radio... pffff....

Ali bio je u pravu...Tako sam i našao grešku...

[Zen Mod]

wrong



na filteru (kondovima ) imas 100Hz

[Impuls]

Ako imate 50Hz brujanje znaci da potice od kupljenja smetnje sa mreznog kabla ili zbog zatvorene petlje mase. Posto je 100Hz to znaci da kupi smetnju od punjenja elektrolita i to je upravo ta tacka koju sam naznacio na prethodnim slikama. Oba kbal amoraju da budu na istom potencijalu a to znaci da ne smeju da se nalaze na vodu kojim tece struja priliom punjenja elektrolita. Trenutno su razvuceni po odu izmedju jedne strane napajanja i druge. Ako ih postavite rotirane za 90 stepeni oni ce biti na istom potencijalu iako se nalaze na vodu punjenja. najbolje da ih tako kao sam nacrtao zalemite jedan do drugog



Do sad sve sto sam Vam rekao moze da se izmeri bilo kojim osciloskopom pa poslusajte jos ovo i zavrsite sa tim
