Ovu temu otvaram da podelim sa vama zadovoljstvo kutijanja phono sekcije bazirane na shemi Bob Danielaka koja umesto ECC83 koristi 6SL7 cevi.



Kao što vam je poznato, u fazi penzionisanja/pravljenja/sklapanja hifi sistema sa kojim mogu živeti na duže staze pobedio je koncept gramofonskog pretpojačala sa cevnom ispravljačicom, klasičnim LCLCLCLC filtrom, veoma jednostavnim DC spregnutim kolom sa po jednom duplom triodom po kanalu, na koju dolazi signal sa MC zvučnice koja ima 2mV izlaznog napona http://www.needledoctor.com/Benz-Micro-Silver-MC-Cartridge preko step-up transformatora.

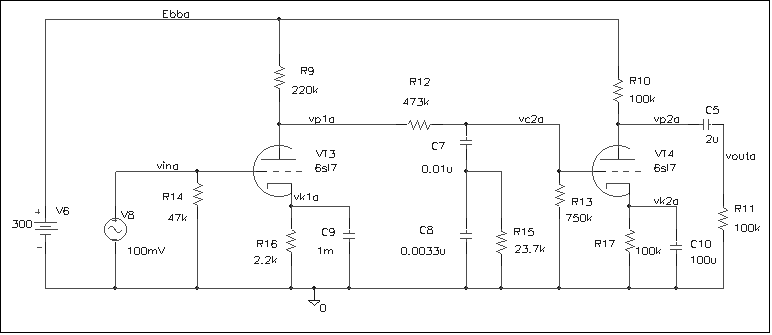

Shema pojačala: post-36-0-70633400-1391980954_thumb.gif



Ovaj koncept je po meni završio razvoj i uveseljava me već mesecima od kad stoji na dasci i čeka kako mene da skupim slobodnog vremena za slušanje, tako i da sakupim vremena, novaca i potrebne fensišmensi iznutrice za kutijanje.

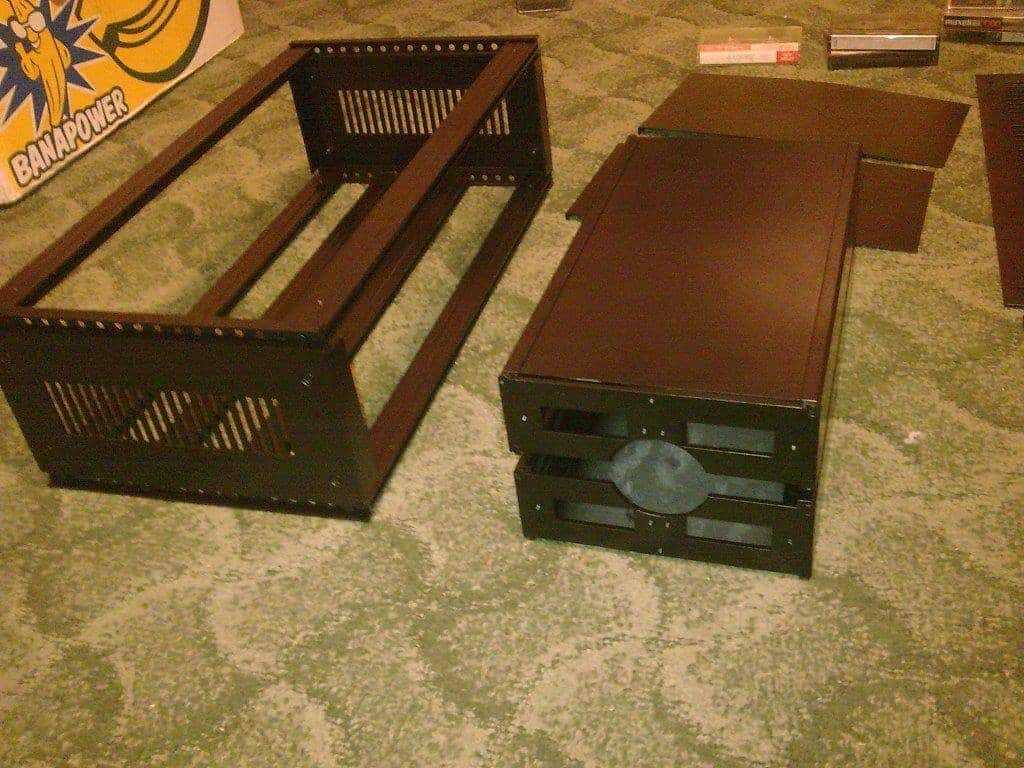

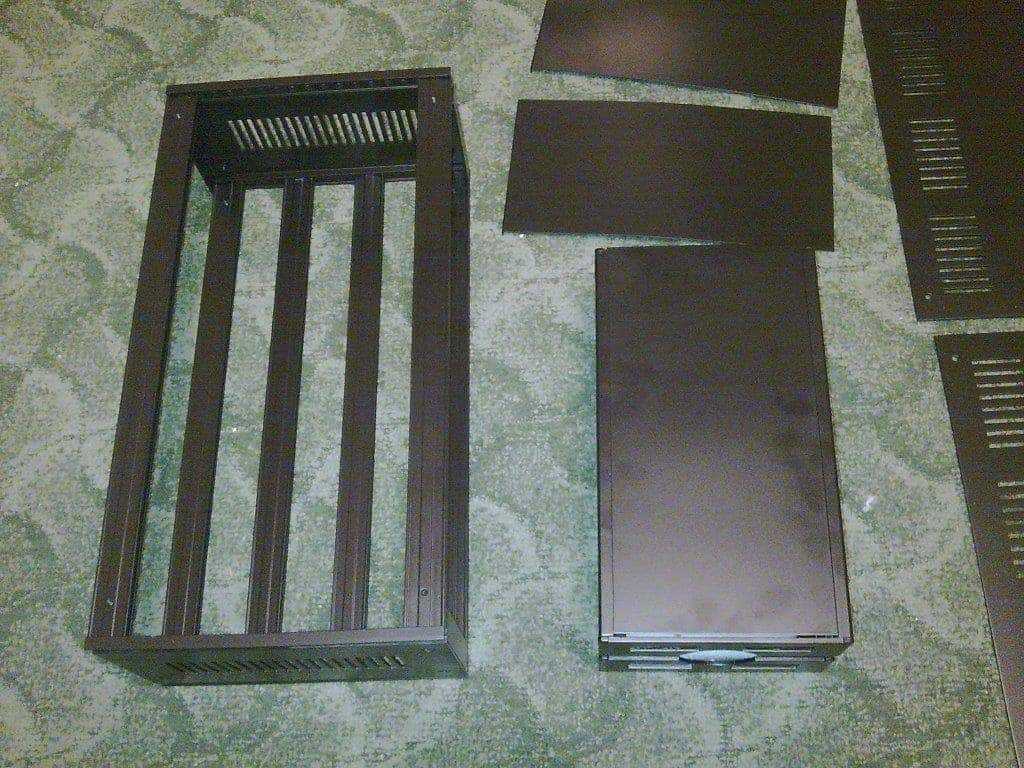

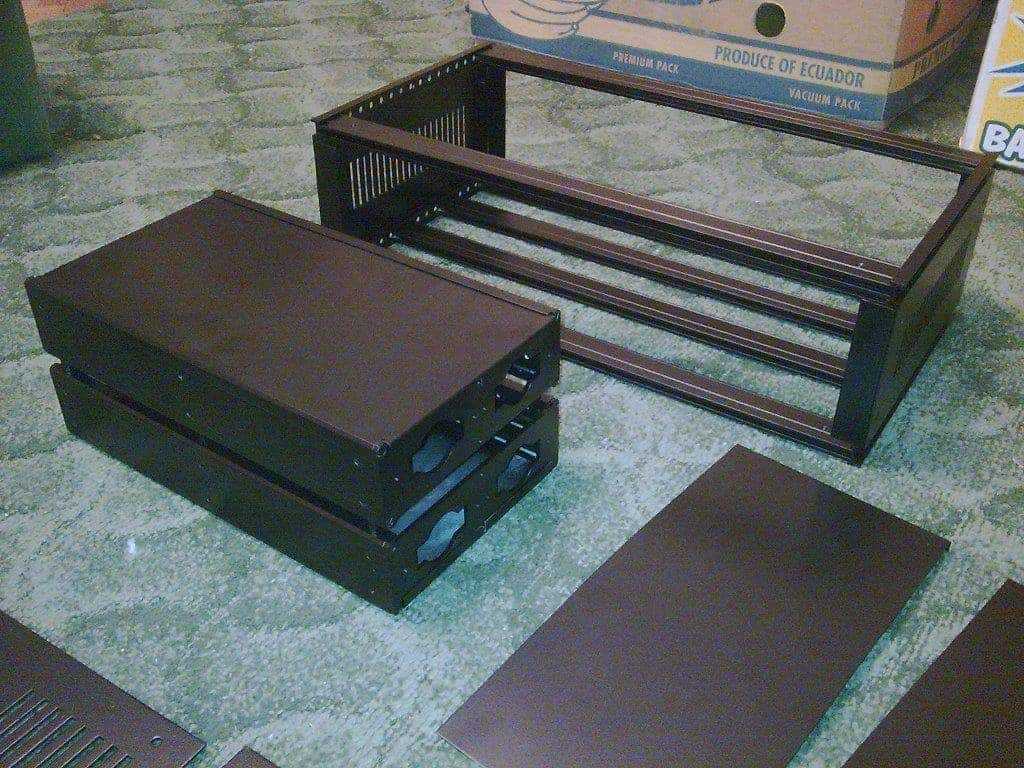

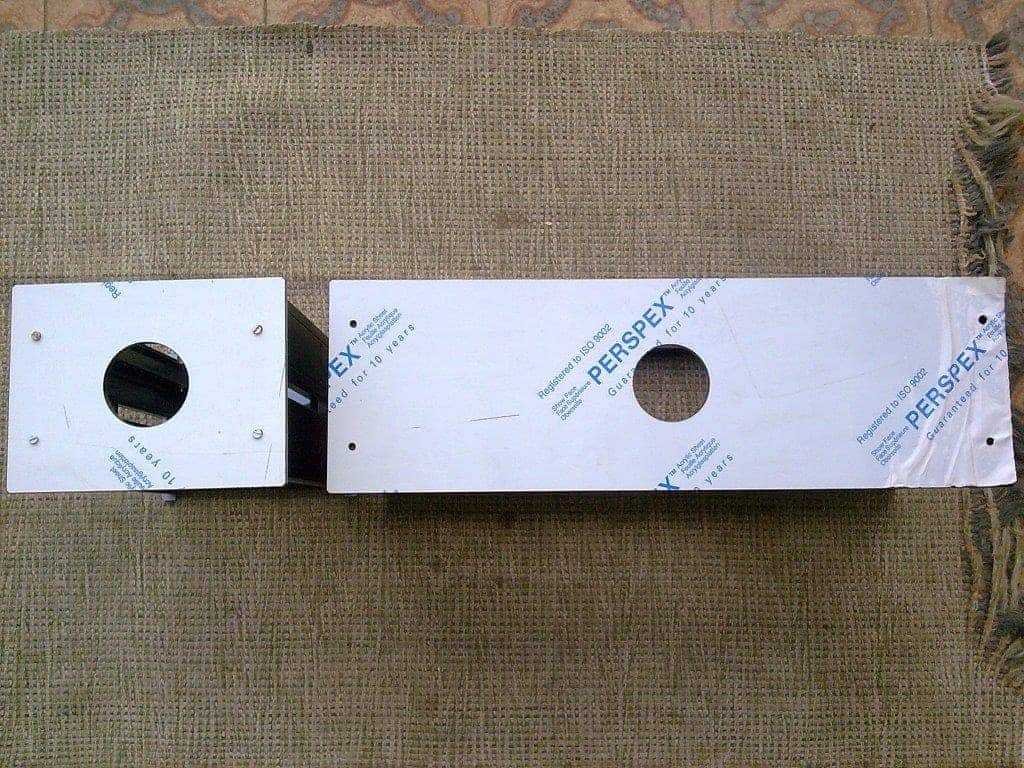

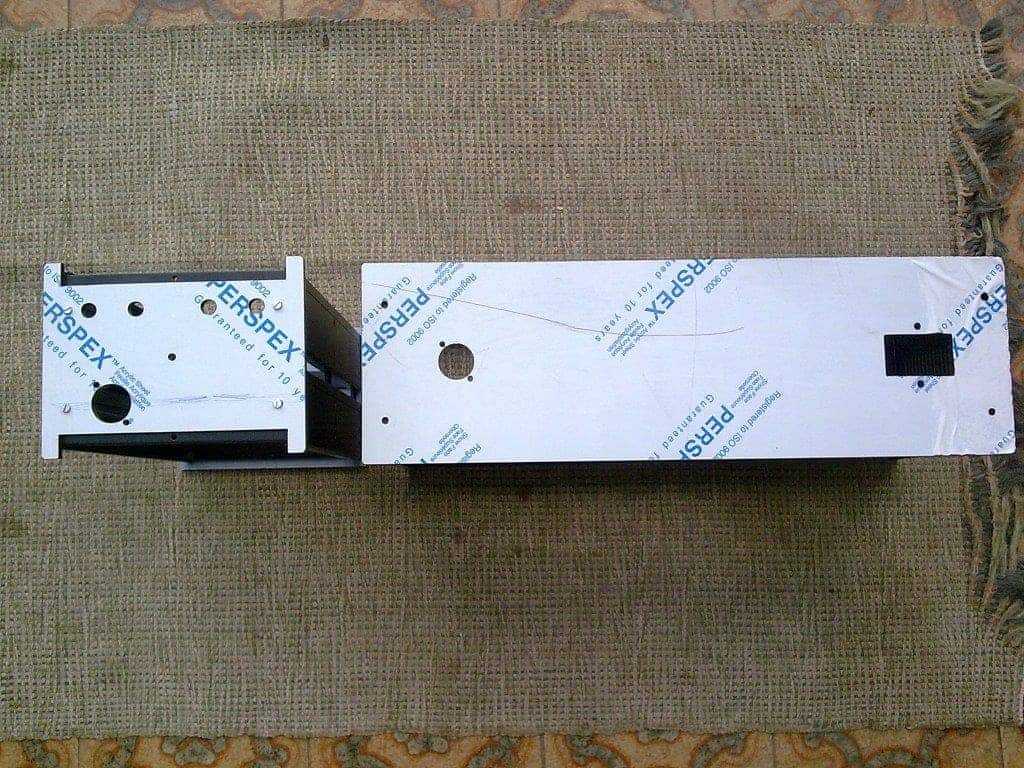

za početak, dozvolite da vam predstavim kutije:



post-36-0-63340900-1391981021_thumb.jpgpost-36-0-49726500-1391981031_thumb.jpgpost-36-0-19342300-1391981041_thumb.jpgpost-36-0-63334400-1391981055_thumb.jpg

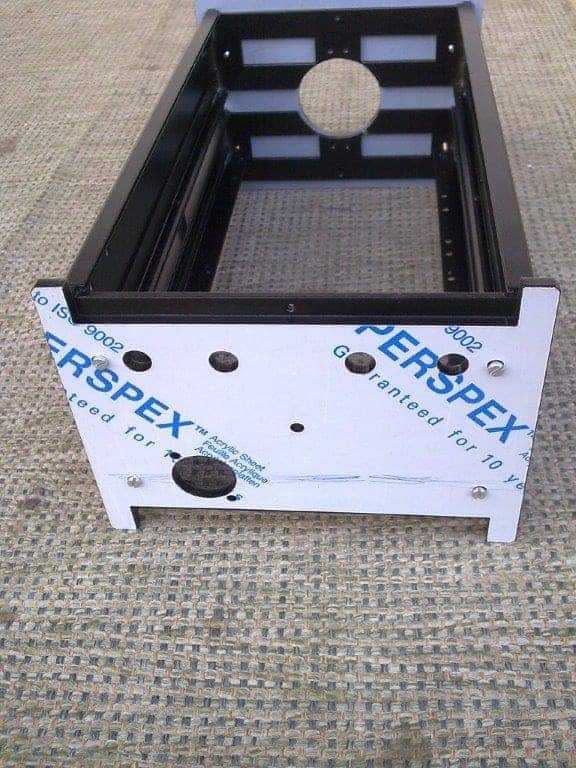

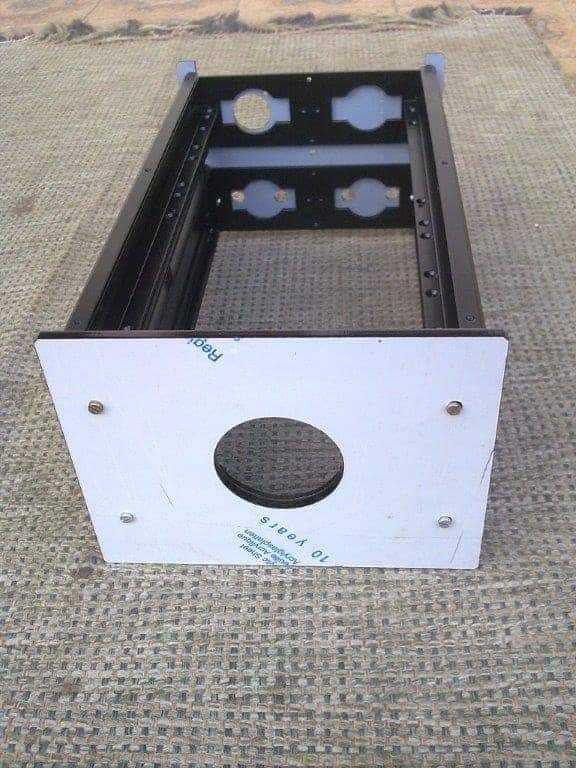

-manja kutija je moja izmišljotina, a radi se o dve kutije standardnih modula iz profi rack-ova iz 70-tih godina sa kliznim vrhom i dnom, koje sam uz pomoć prijatelja bravara/oružara dao izbušiti tako da se mogu kroz buše proterati M3 navoji između kojih su abštandbolcne/distancbolcne (odstojnici) radi vizuelnog efekta svetlenja 6SL7 kao i hlađenja uređaja.

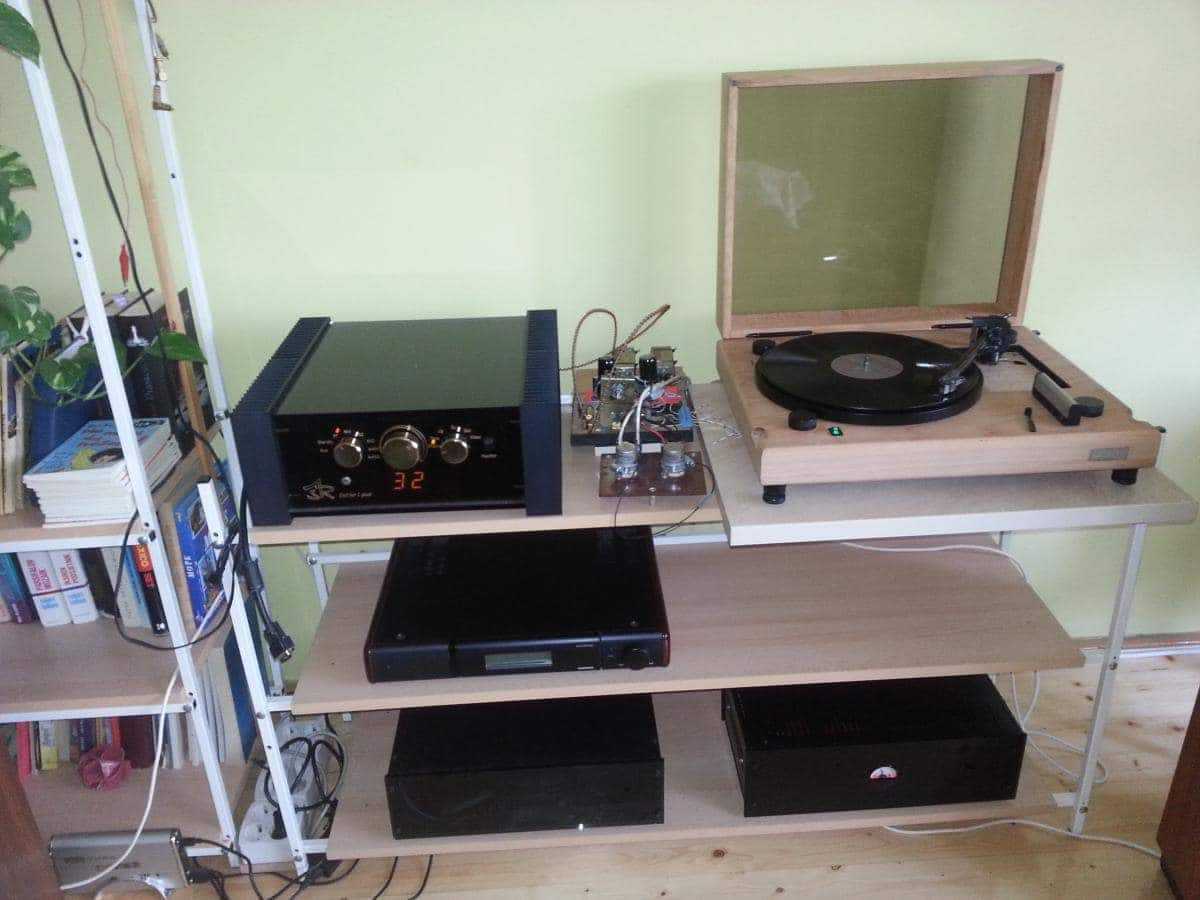

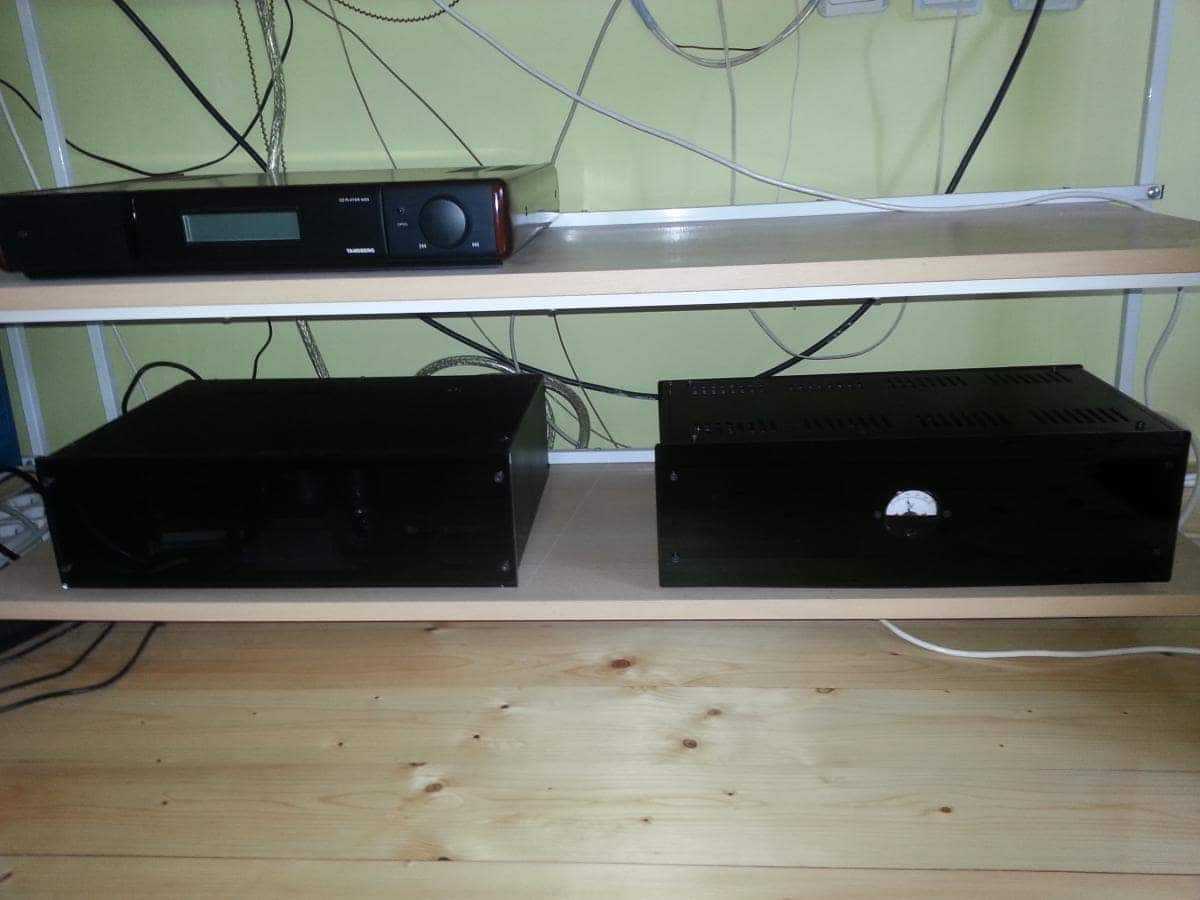

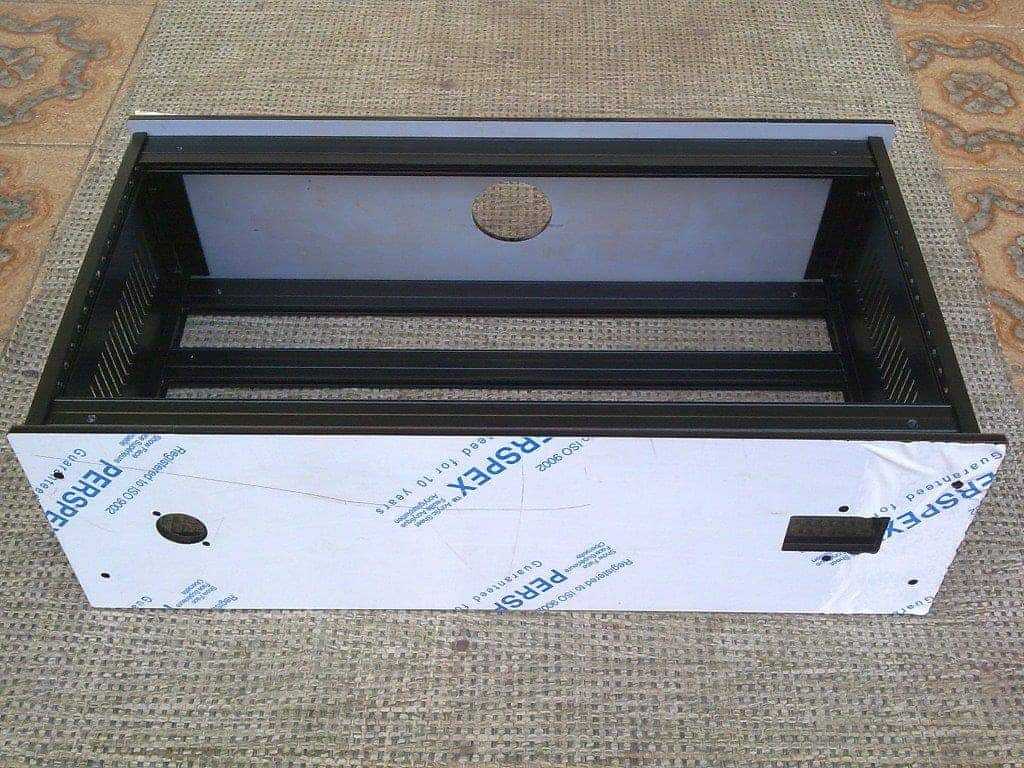

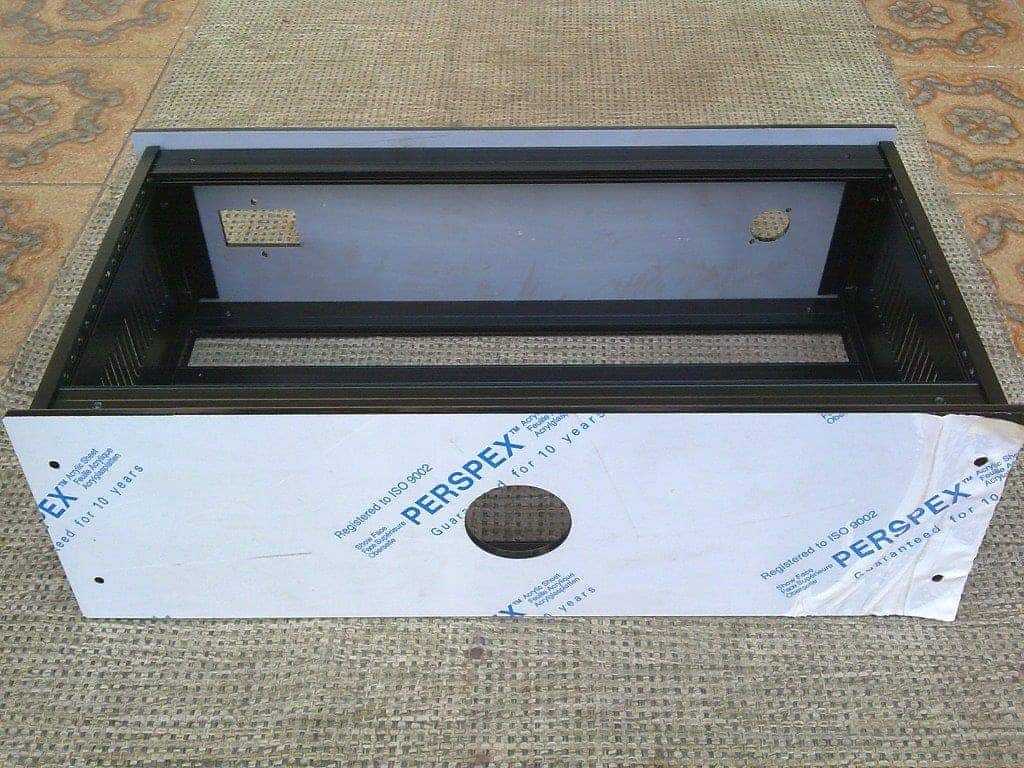

-veća kutija je kutijetina iz rack-ova iz istih godina sa malo pretabanim rasporedom poprećnih štangli koja će nositi iznutrice napajačke sekcije. Izabrana je pošto veoma liči vizuelno na PSU kutiju ASR Emitter pojačala pa će u budućnosti stajati na istoj polici sa navedenom napajačkom sekcijom.



Obe kutije su plastificirane u Zrenjaninu kod Gdin Đure Dragišića kome se i ovde zahvaljujem na odličnom i pedantnom radu.



Nastavak sledi.

Share this post


Link to post
Share on other sites

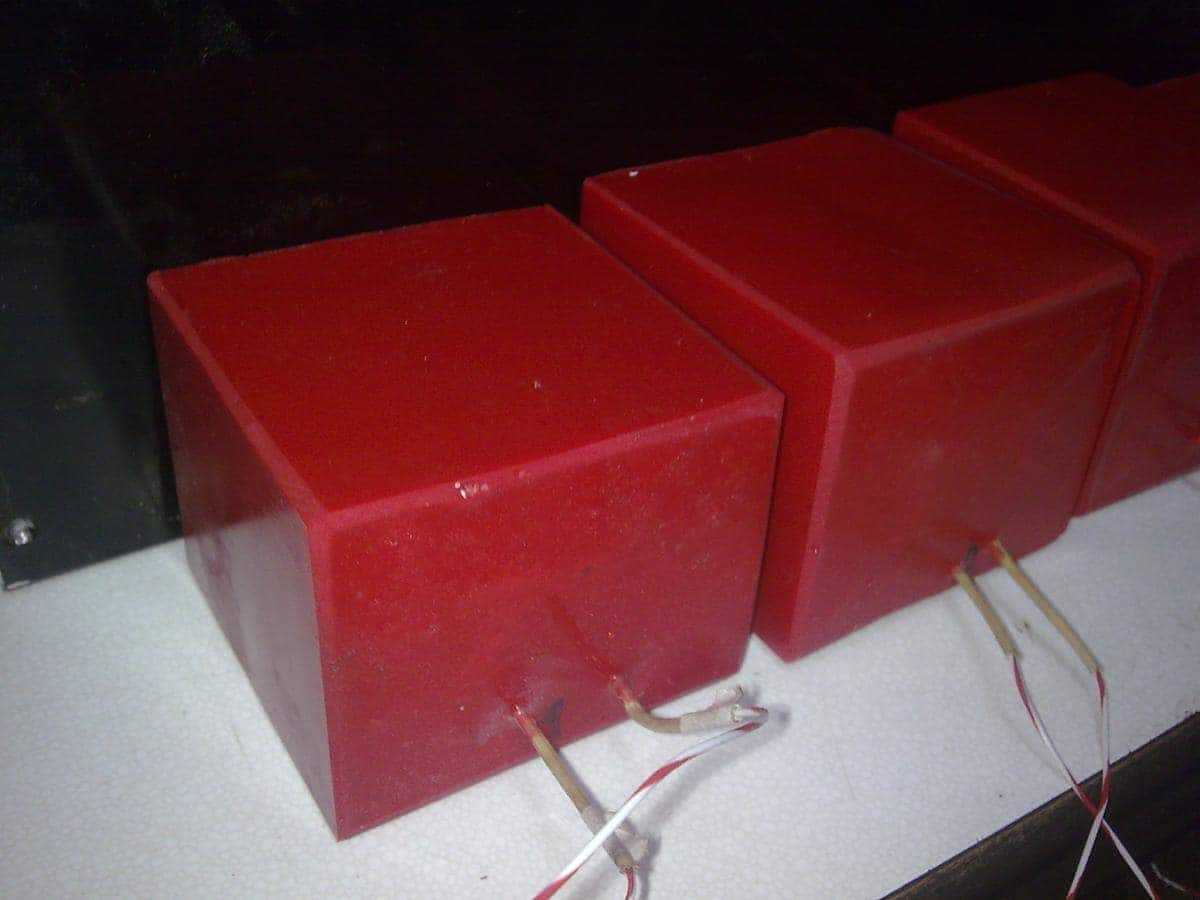

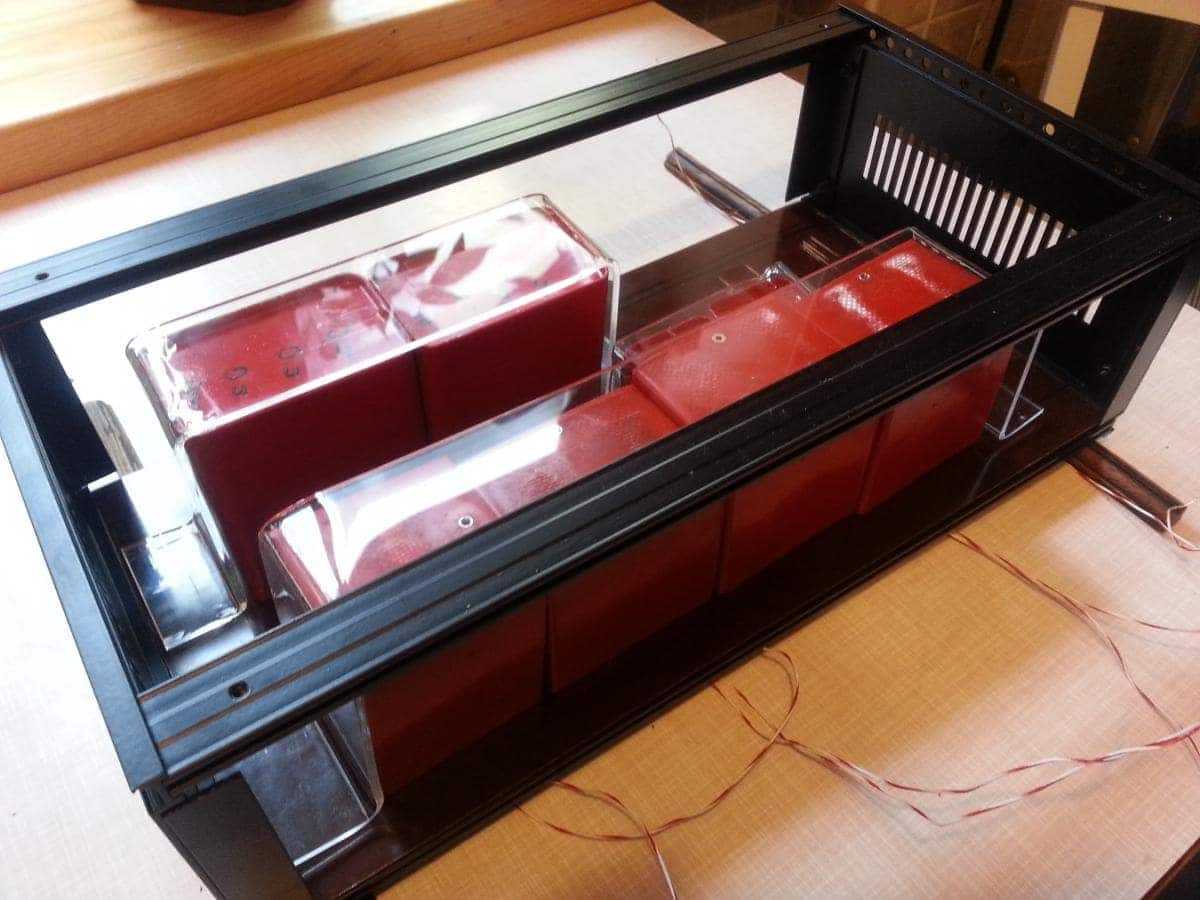

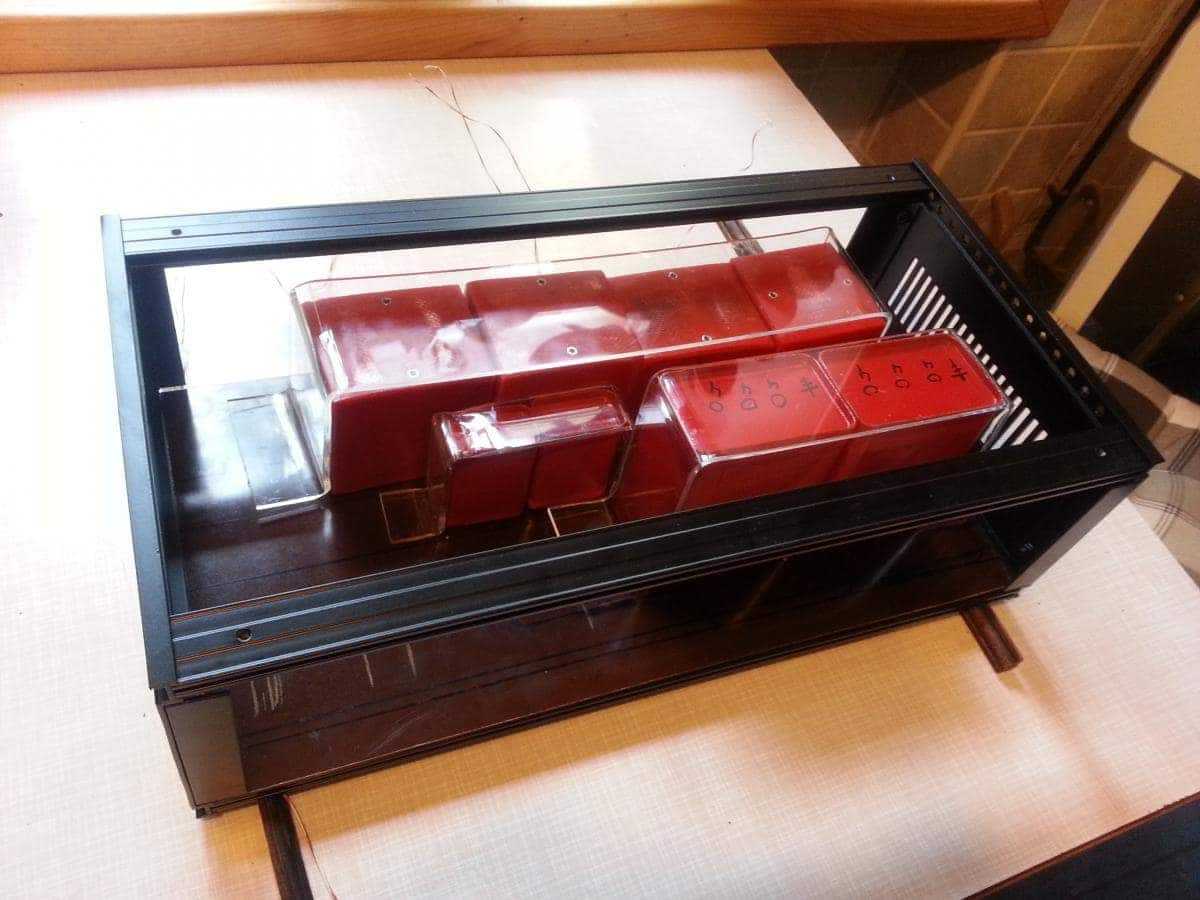

stigle danas četiri prigušnice sa dorade. Radi se o dve Siemens/Halske prigučnice na M jezgrima i dve, nimalo lošije na C-jezgru koje su išle kod mog trafo-gurua, koji ih je obmotao izolacionim predivom, vakumirao, i u visokom vakumu ulio u trafo-smolu crvenu na radost.


Da sve bude u ce-Duru, sa istom bojom auto-sprejom sam zafarbao i papire-u ulju, čije slike za sad možete videti bez farbe u donjem redu: 2 kond-a od 1uF i dva kond-a po 12uF (3x4uF).


Nastavak sledi.

Share this post


Link to post
Share on other sites

stigle danas četiri prigušnice sa dorade. Radi se o dve Siemens/Halske prigučnice na M jezgrima i dve, nimalo lošije na C-jezgru koje su išle kod mog trafo-gurua, koji ih je obmotao izolacionim predivom, vakumirao, i u visokom vakumu ulio u trafo-smolu crvenu na radost.

Postavljena slikaImage4227.jpgPostavljena slikaImage4229.jpg

Da sve bude u ce-Duru, sa istom bojom auto-sprejom sam zafarbao i papire-u ulju, čije slike za sad možete videti bez farbe u donjem redu: 2 kond-a od 1uF i dva kond-a po 12uF (3x4uF).

Postavljena slikaImage4233.jpg

Nastavak sledi.

Lazare C-dur jbg sve bele /nema povisilica/crne/ a ti crveno onda to nije taj tonalitet :whistle2:  :oke:

Share this post


Link to post
Share on other sites

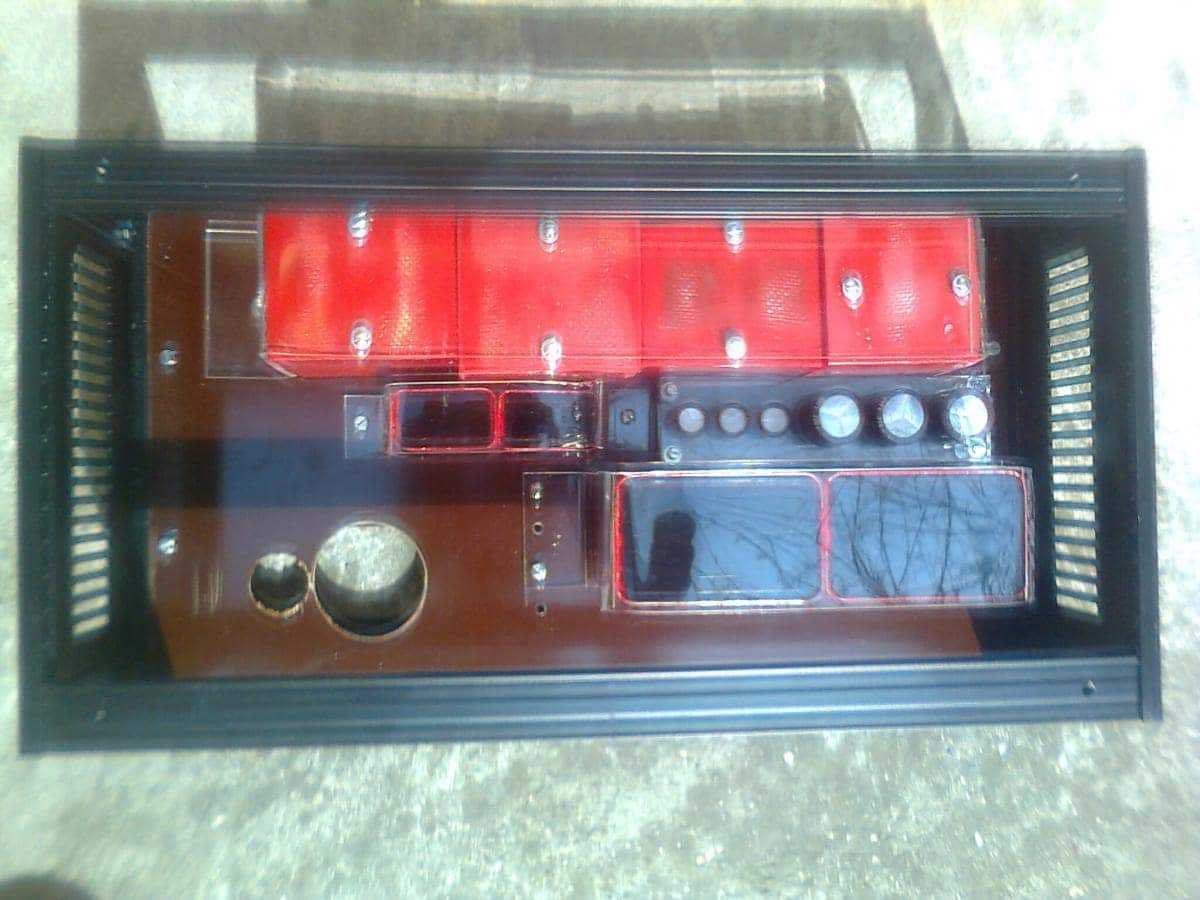

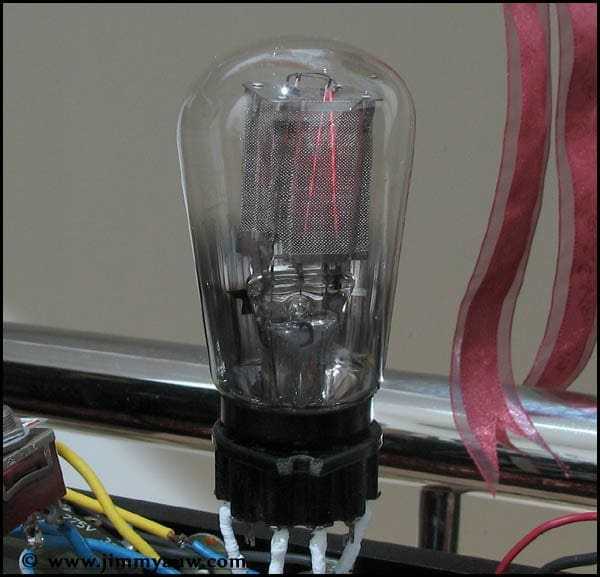

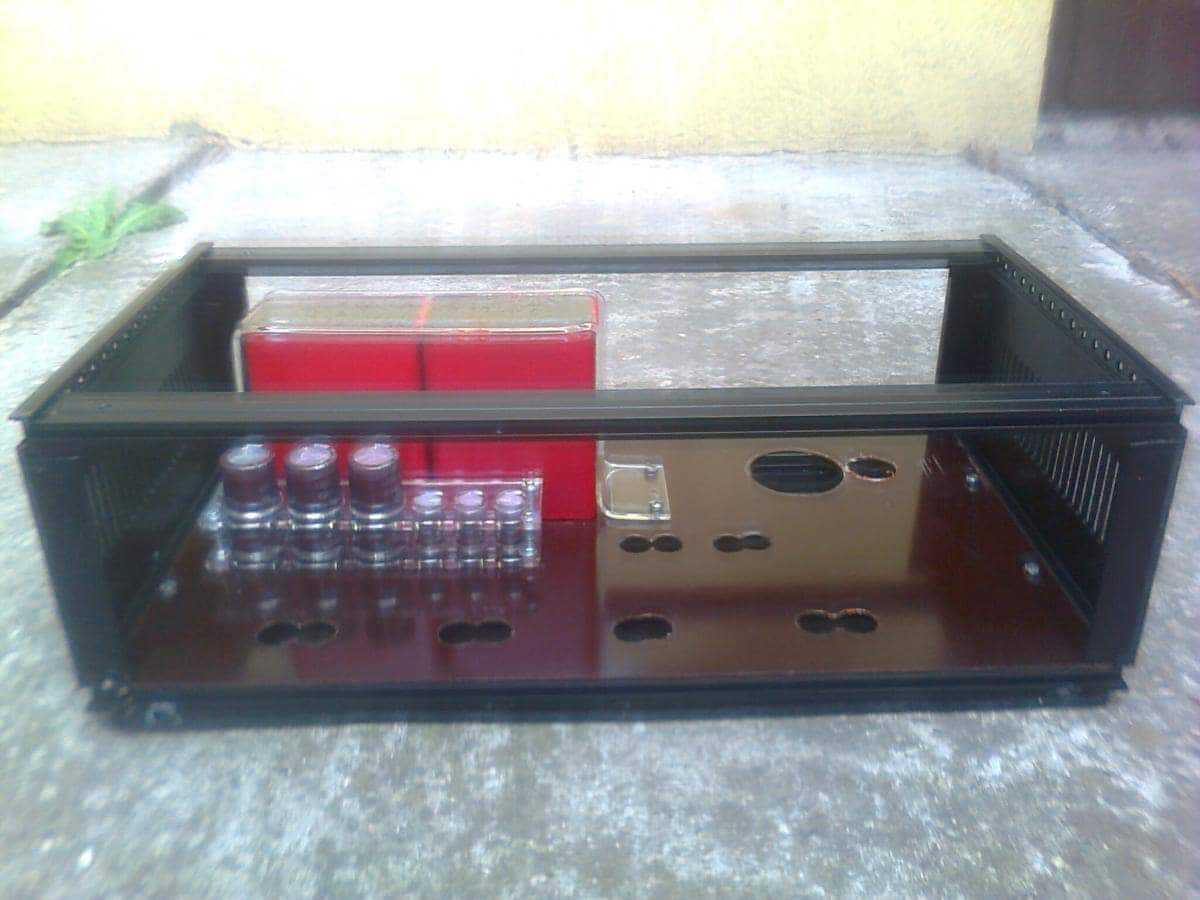

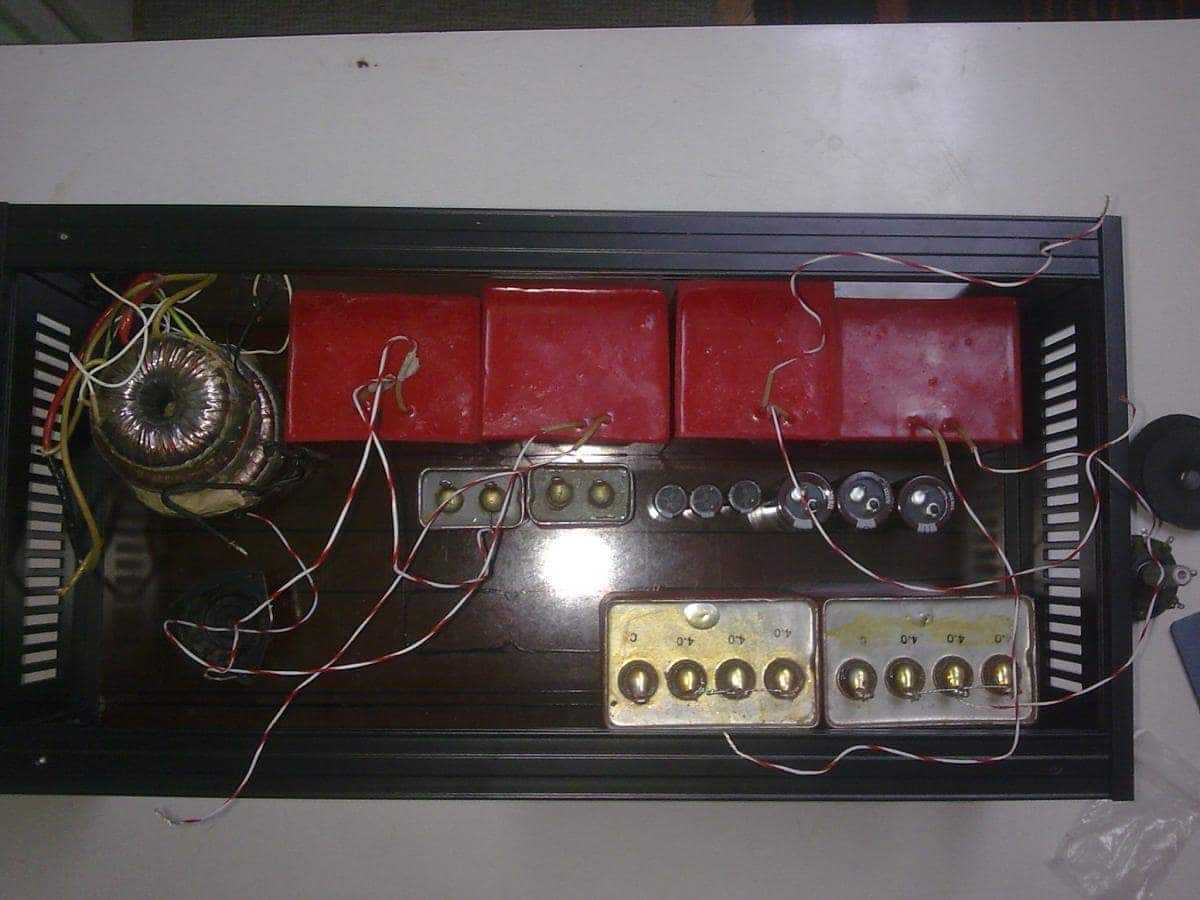

juče monitirani kondenzatori i prigušnice na svoje mesto post-36-0-70373000-1396847108_thumb.jpg post-36-0-74340800-1396847132_thumb.jpg dve rupetine na podu pertinaksa su za podnožje ispravljačica, montiraće se lončasto podnožje i krstasto podnožje da se može koristiti po želji nekoliko od mojih omiljenih ispravljačica tipa AZ1 i AX50 post-36-0-44946700-1396847179_thumb.jpgpost-36-0-72888700-1396847149_thumb.jpg

hvala Sax-u na inspiraciji za mutne fotografije, biće i oštrijih kad bude nešto naprednije od tehnike kući od NokiaC2

Share this post


Link to post
Share on other sites

juče monitirani kondenzatori i prigušnice na svoje mesto Postavljena slikaFotografija1650.jpg Postavljena slikaFotografija1651.jpg dve rupetine na podu pertinaksa su za podnožje ispravljačica, montiraće se lončasto podnožje i krstasto podnožje da se može koristiti po želji nekoliko od mojih omiljenih ispravljačica tipa AZ1 i AX50 Postavljena slikaAZ1.jpgPostavljena slikaAX50-Valvo.jpg

hvala Sax-u na inspiraciji za mutne fotografije, biće i oštrijih kad bude nešto naprednije od tehnike kući od NokiaC2

Bogumi lepo :good2:
