Potreban stabilizator napona 16V 10A ?

Preporučeni Komentari

Molim vas drugari,da mi kazete da li je moguce realizovati stabilizator napona pomocu klasicnog MC7815(LM317) + 2X2N3055  stabilizator napona za 16V i 10A struje. Imam razne seme gde se koristi diskretna tehnika(tranzistori) medjutim tamo je struja do 2A. Pa me zanima kako mogu realizovati semu,posto mi je najednostavnije sa vec pomenutom kombinacijom,pomoc?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

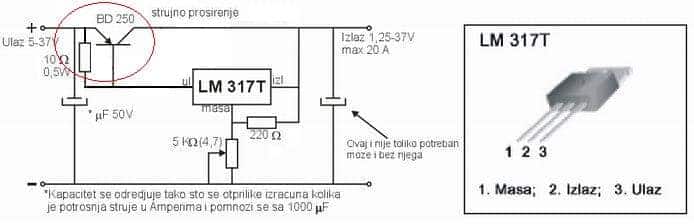

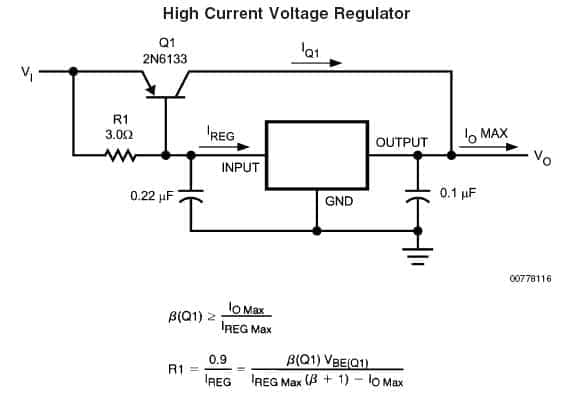

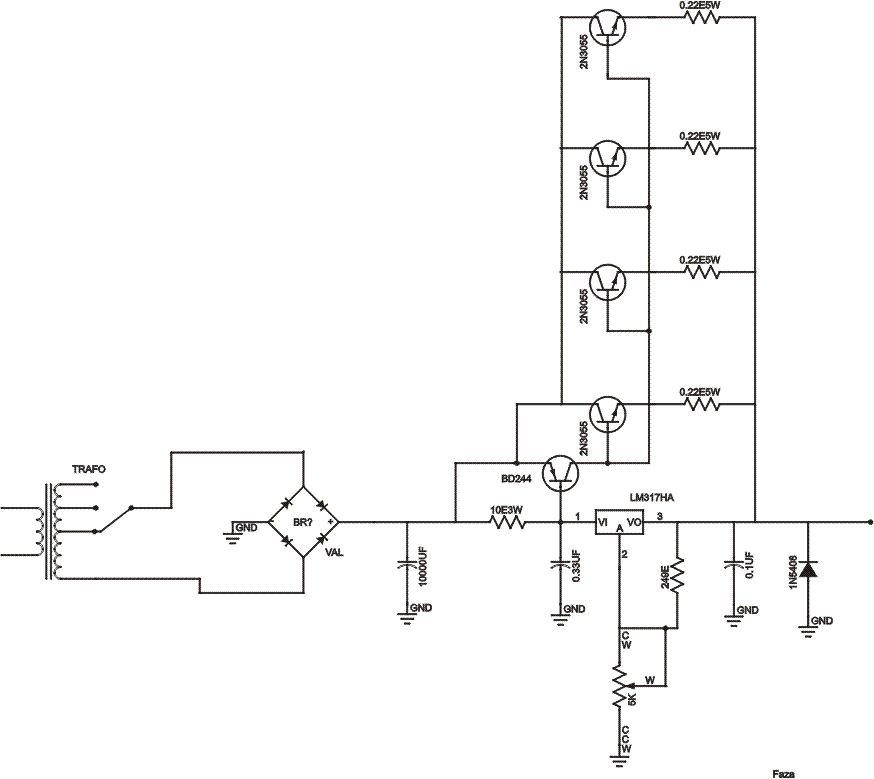

Ja imam ove seme




Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Primena: stabilizacija napona za audio pojacavac.....?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ok,a hocete li mi pomoci oko vrednosti otpornika,ja imam semu i postavicu je ,cini mi se ok,al mi nikako nije jasno zasto je recimo maksimalna struja stabilizatora 1A ako izlazni tranzistor moze da da i 15A(2N3055), a i driver tranzistori mogu da podrze struju koja bi pogonila taj tranzistor?

Evo postavicu semu,samo da slikam iz knjige,pozz

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

U linearnim regulatorima maksimalnu struju kroz serijski tranzistor (2N3055) određuju:

- veličina hladnjaka na koji je tranzistor montiran

- optimalna struja kroz tranzistor, strujno pojačanje tranzistora zavisi od kolektorske struje

U rezultatu, za tranzistor 2N3055 na hladnjaku 100x100 mm struja je reda par ampera, uz pad napona reda 3-5 volta.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Imas kod mene LT1083, oni su za max 7A, tako da ce ti dva u paralelu zavrsiti posao, to ti je najprostije resenje (par otpornika i kondenzatora) e sad da li je zvucno bolje, od nekih diskretnih resenja da a o od nekih ne takodje zavisi i od karakteristike psrr-a pojacala i jos kojecega.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

To je mini pojacavac(TDA8560Q),znam da ne mora stabilizator napona,al posto je napon na sekundaru trafoa 18VAC, ne bih da odmotavam na 13VAC,a kad vec imam toliki trafo(150W) a pojacavac je 2X25W/4 oma, onda mu ne bi nista falilo da mu dogradim i stabilizator napona.

 Borko a koliko kostaju ti LT1083?

pozzz

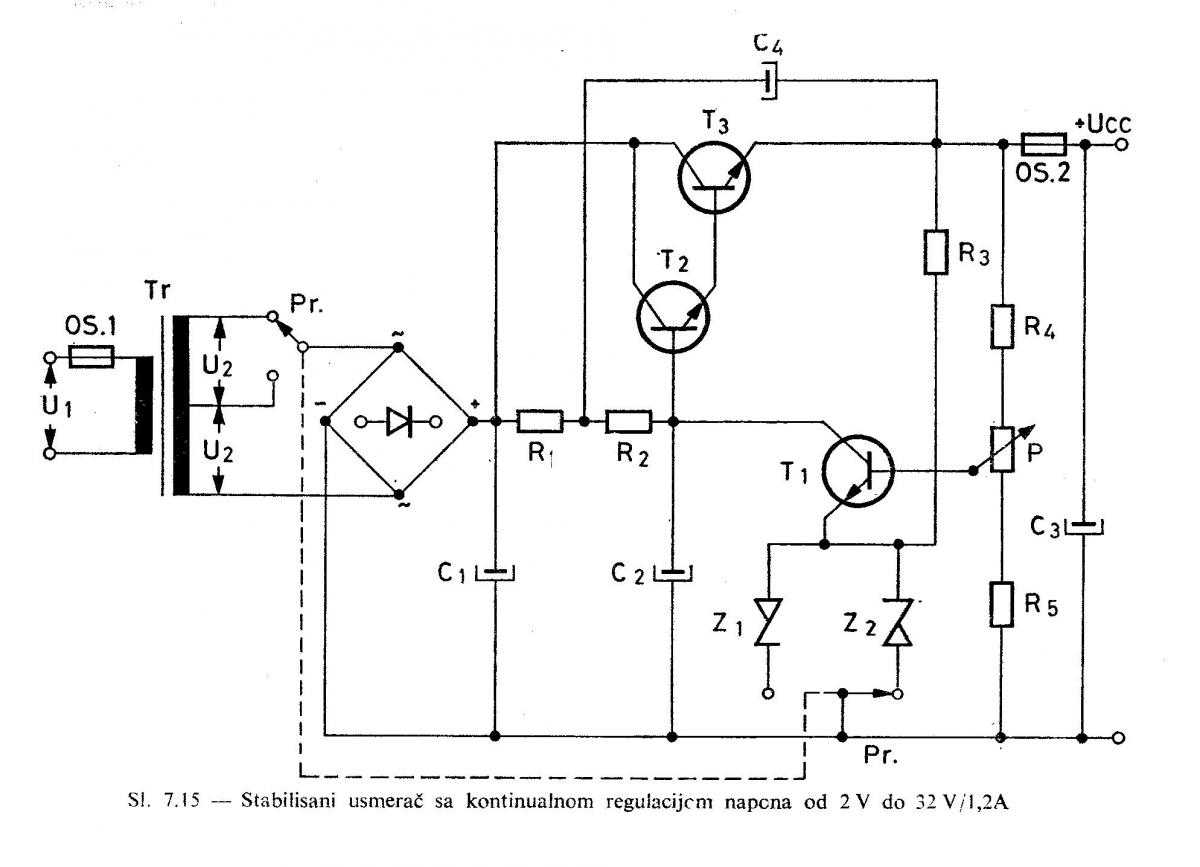

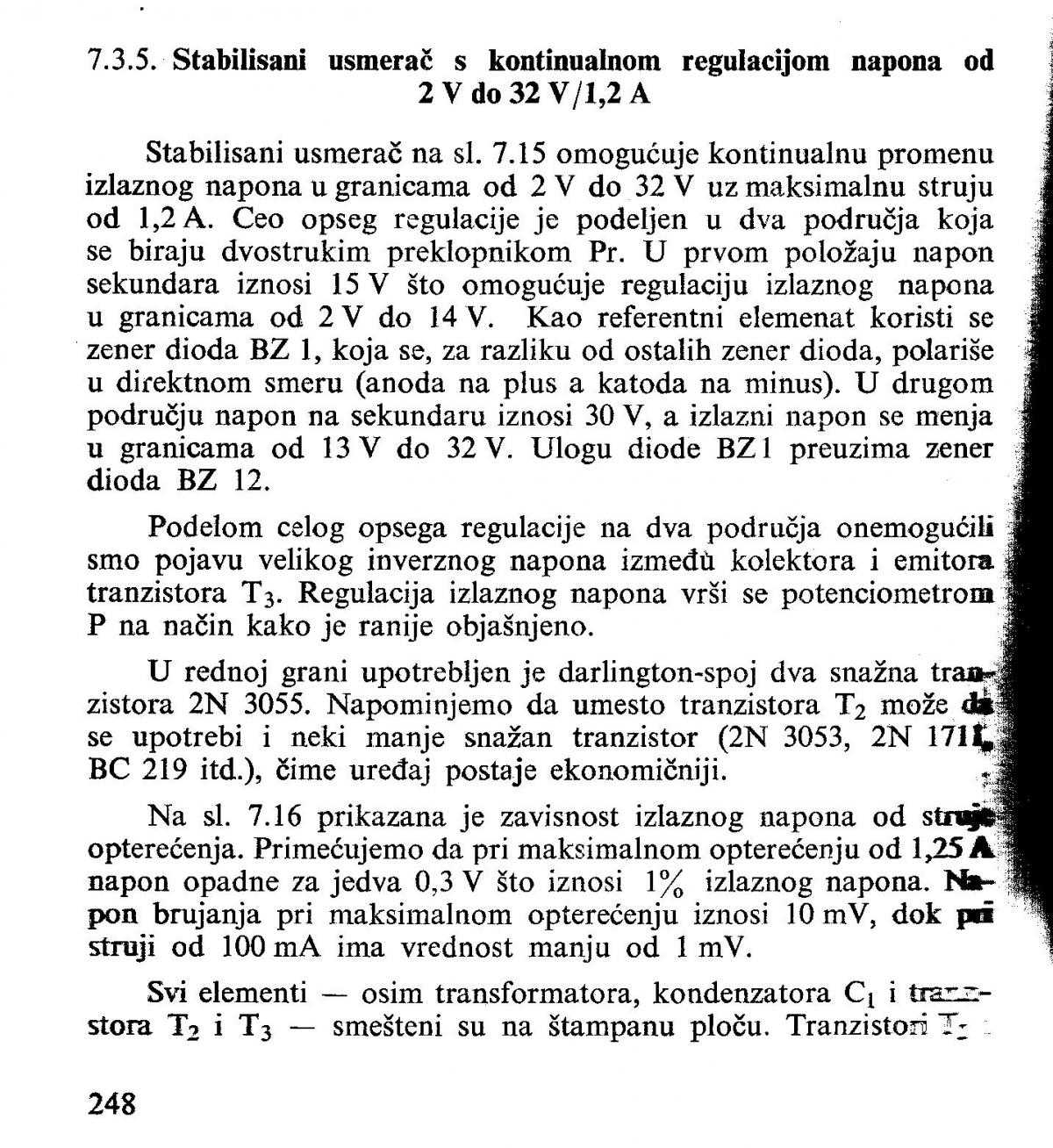

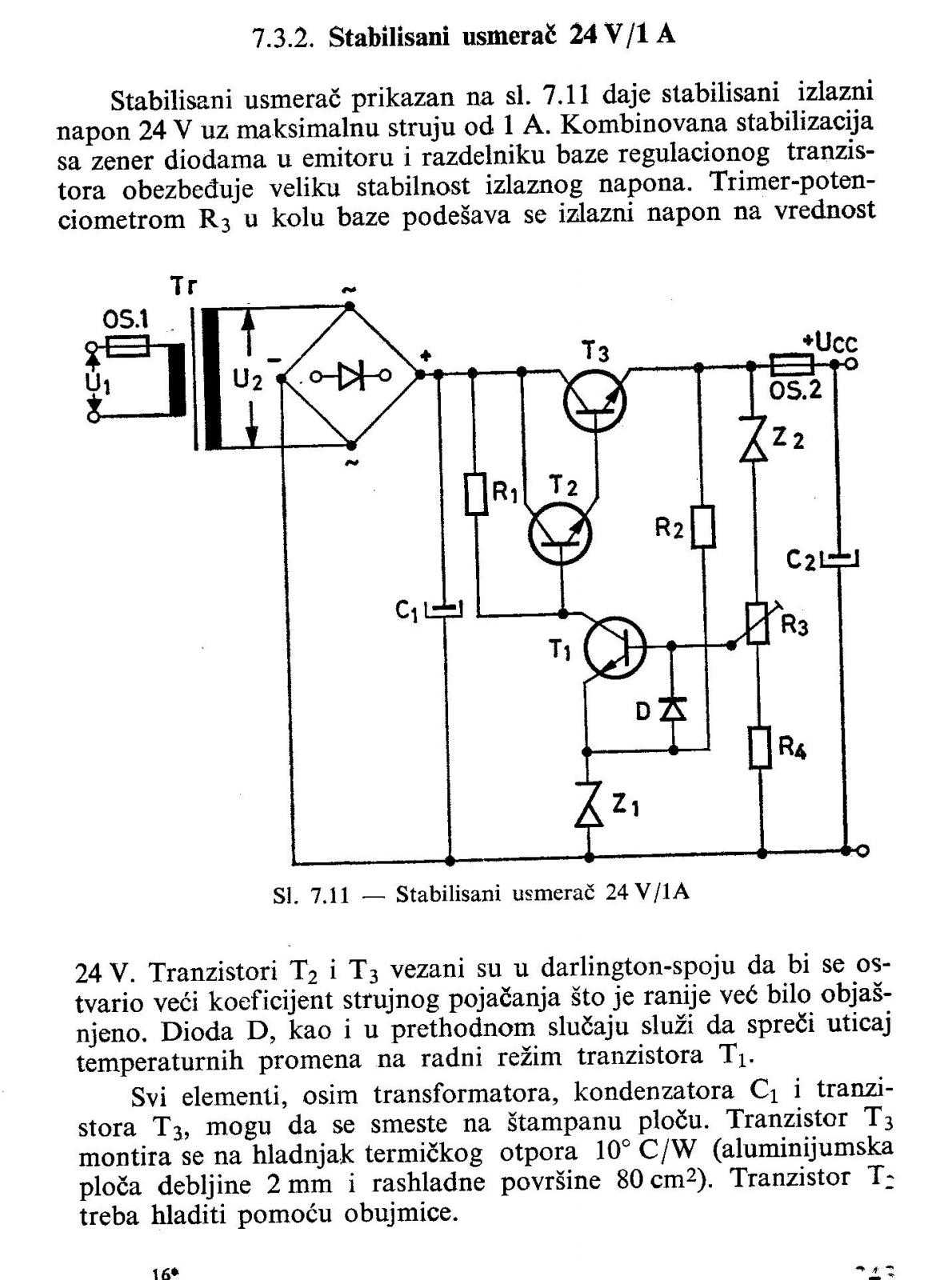

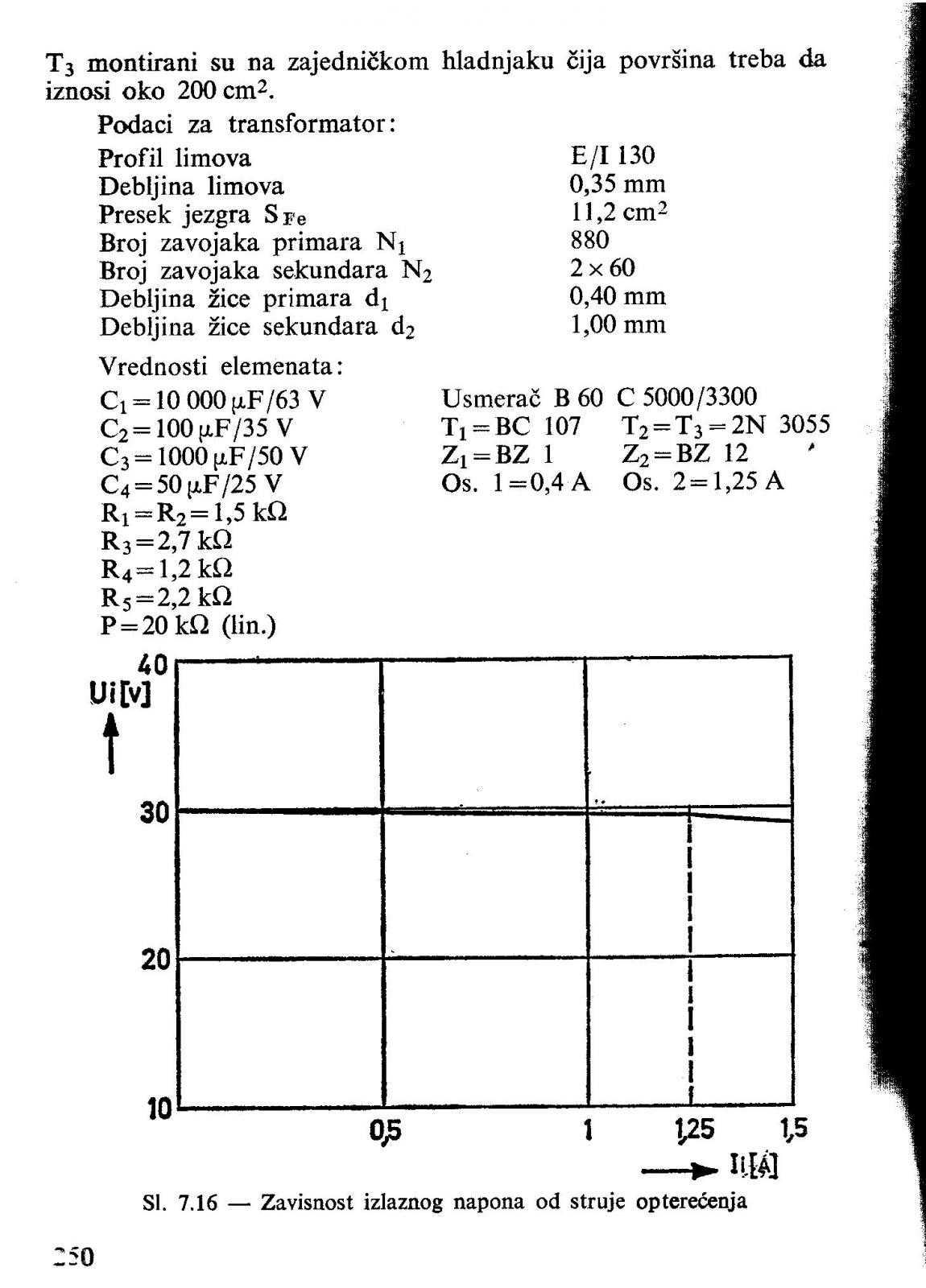

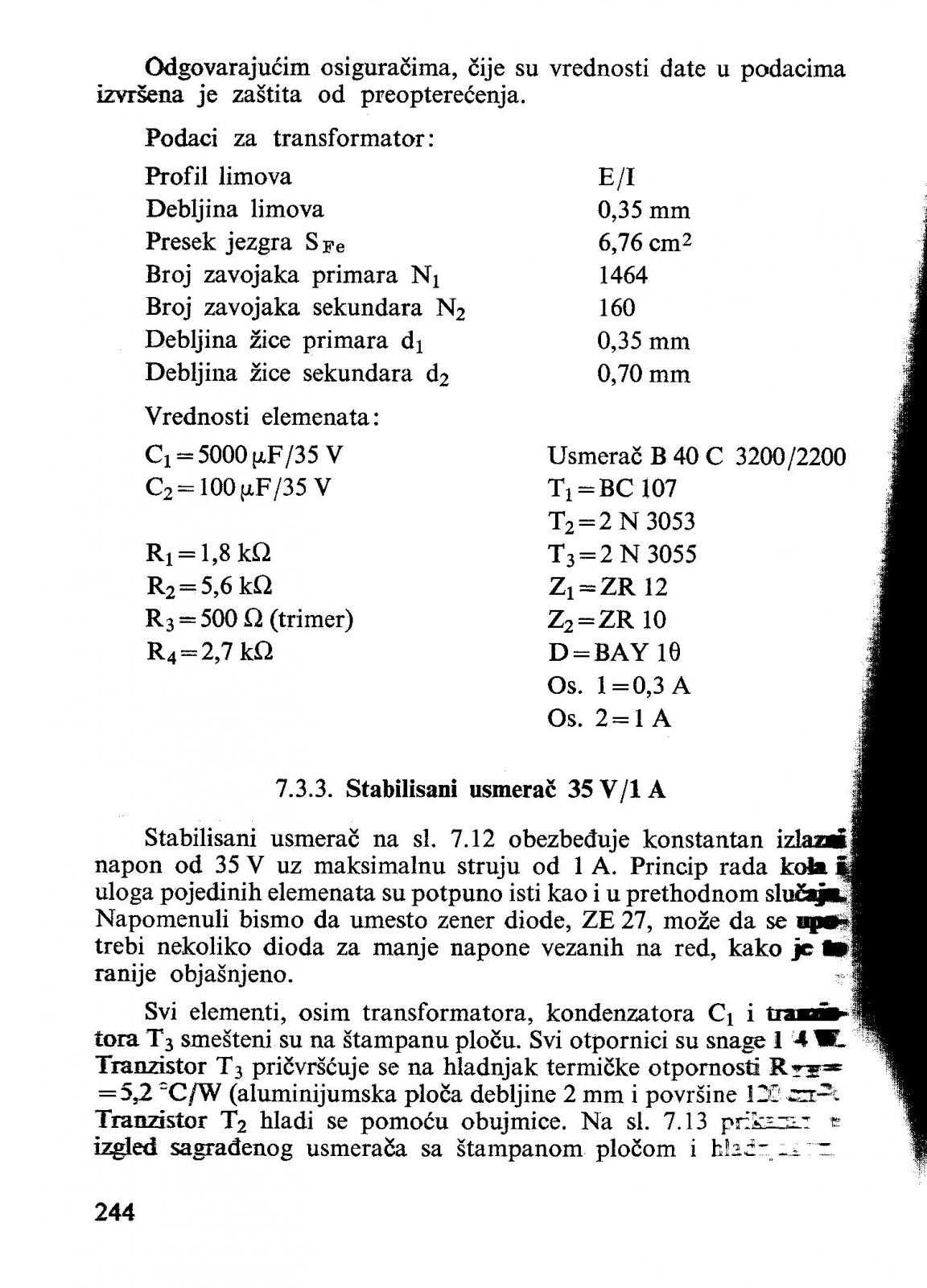

 Evo nekih sema,recite mi koja bi bila najoptimalnija, i pomognite mi oko izmene vrednosti zenerica i otpornika,kako bih prilagodio semu na 16V .

post-385-0-74746800-1380868652_thumb.jpe

post-385-0-86888600-1380868681_thumb.jpe

post-385-0-00633900-1380868740_thumb.jpe

post-385-0-16168700-1380868757_thumb.jpe

post-385-0-76059400-1380868774_thumb.jpe

post-385-0-83414200-1380868797_thumb.jpe

post-385-0-28911500-1380868817_thumb.jpe

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

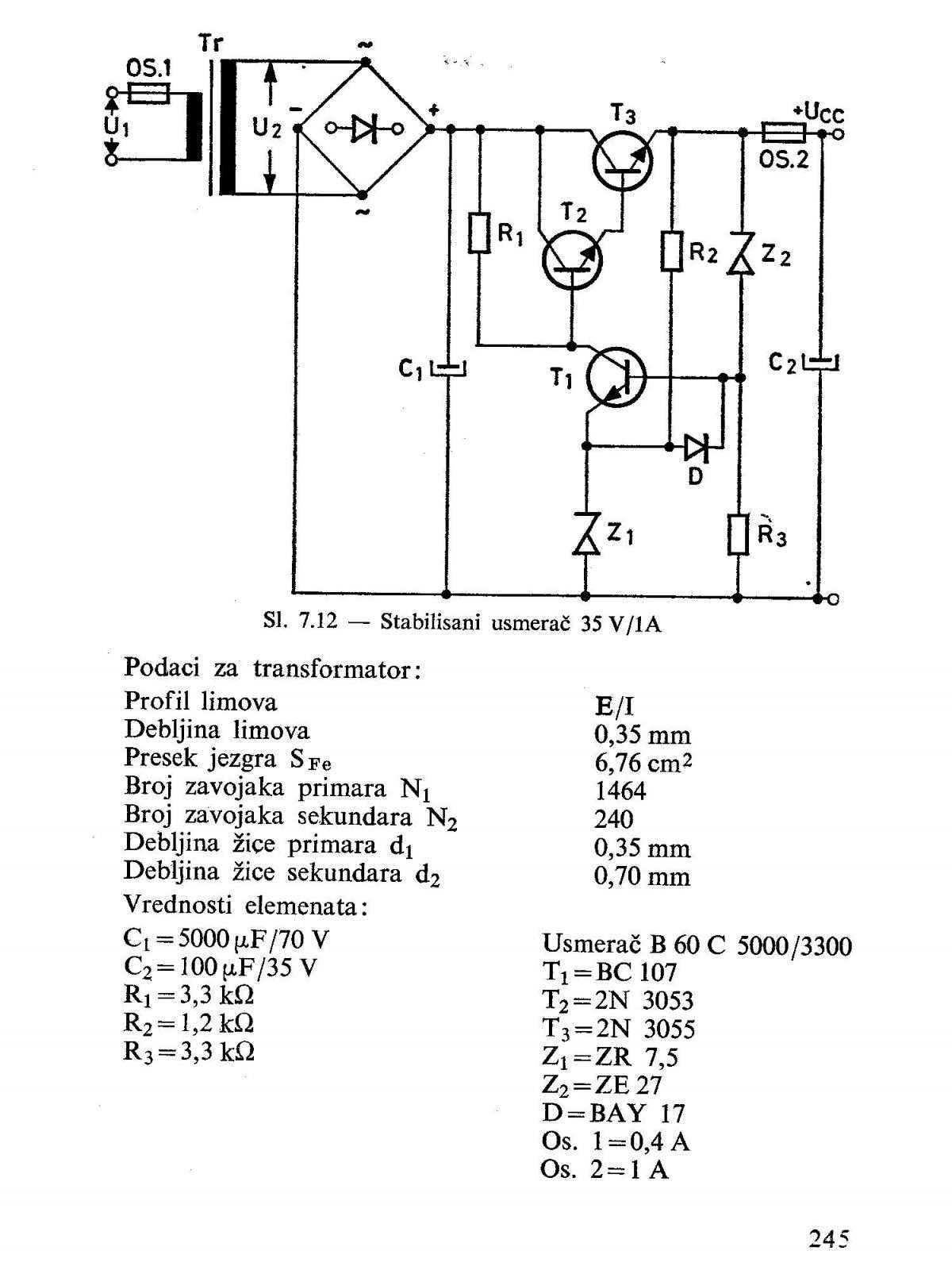

Ja mislim da bi ova sema  35V 1A bila ok,posebno sto je fiksni napon,ali ne znam koje vrednosti bi trebalo da imaju otpornici u semi da bih dobio 16V?

Znam da to zavidi od pojacanja tranzistora...al neznam dalje

post-385-0-45476800-1380869189_thumb.jpe

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Znam da to zavidi od pojacanja tranzistora...al neznam dalje

Uiz=UZ1+UZ2+0.6v i  ne zavisi od pojacanja tranzistora.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

To je mini pojacavac(TDA8560Q),znam da ne mora stabilizator napona,al posto je napon na sekundaru trafoa 18VAC, ne bih da odmotavam na 13VAC,a kad vec imam toliki trafo(150W) a pojacavac je 2X25W/4 oma, onda mu ne bi nista falilo da mu dogradim i stabilizator napona.

 Borko a koliko kostaju ti LT1083?

pozzz

 Evo nekih sema,recite mi koja bi bila najoptimalnija, i pomognite mi oko izmene vrednosti zenerica i otpornika,kako bih prilagodio semu na 16V .

250 din komad.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Gujo,sta mislis za LT,ima li ko iskustva,kako su se pokazali,pa valjda je slican kao i LM317,Bane ga je koristio(LM317) u A klasi Ge amp(Sigma)kao strujni izvor,umesto otpornika.....

Pozdrav Gosha,meni je problem oko vrednosti otpornika,imam pojasnjenje u knjizi,al mi se nesto ne uklapaju vrednosti,pricam u vezi seme 35V 1A.

P.S Jos nisam sklopio Ge amp.skupljam jos tranzistore,Hvala Gosha za sve...pozz

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

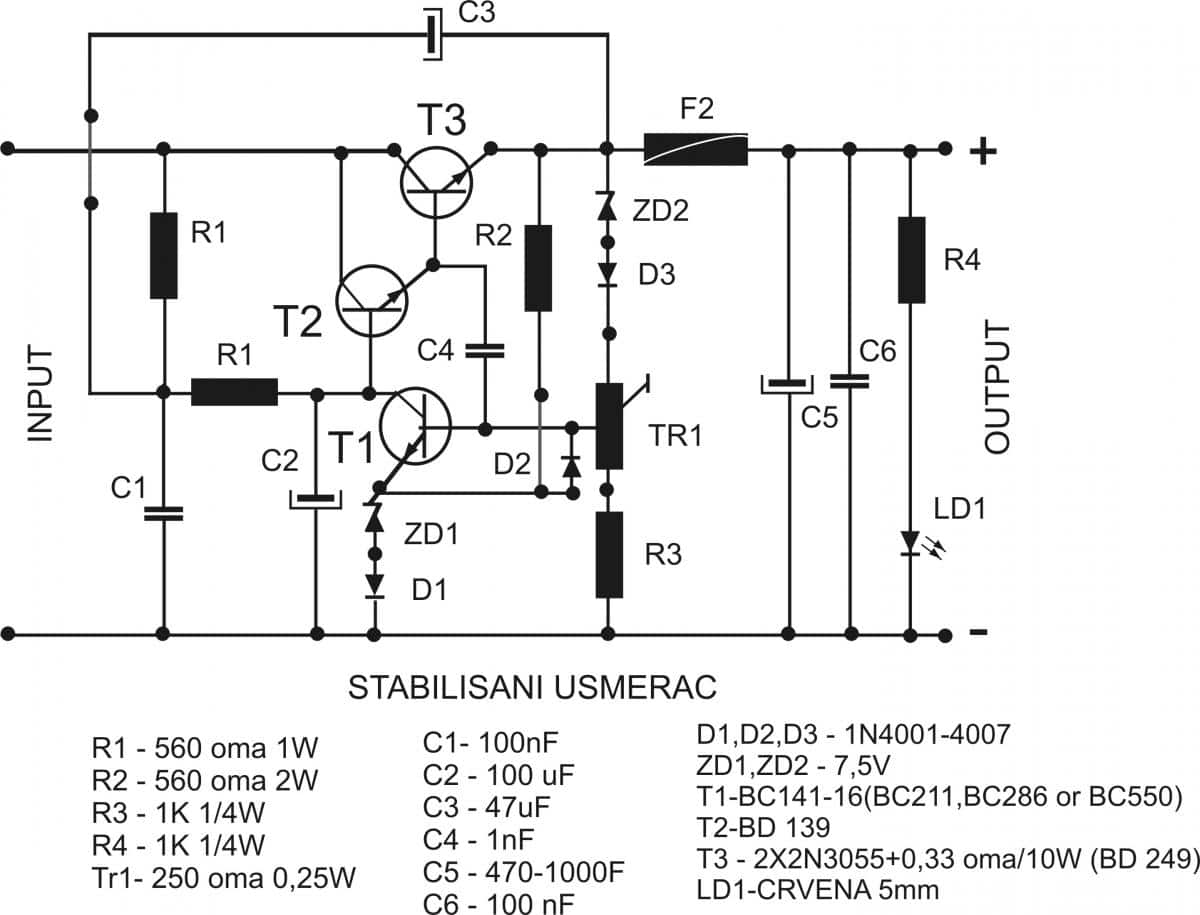

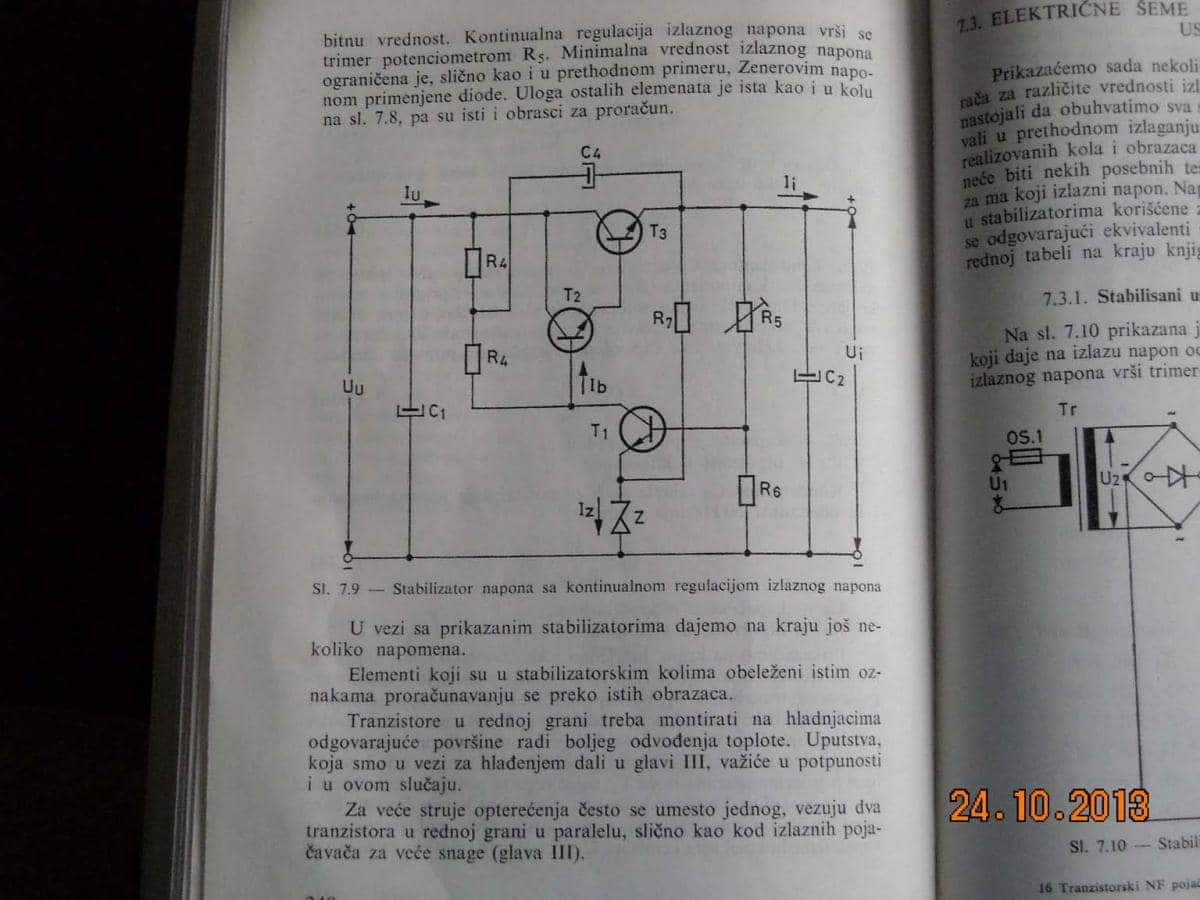

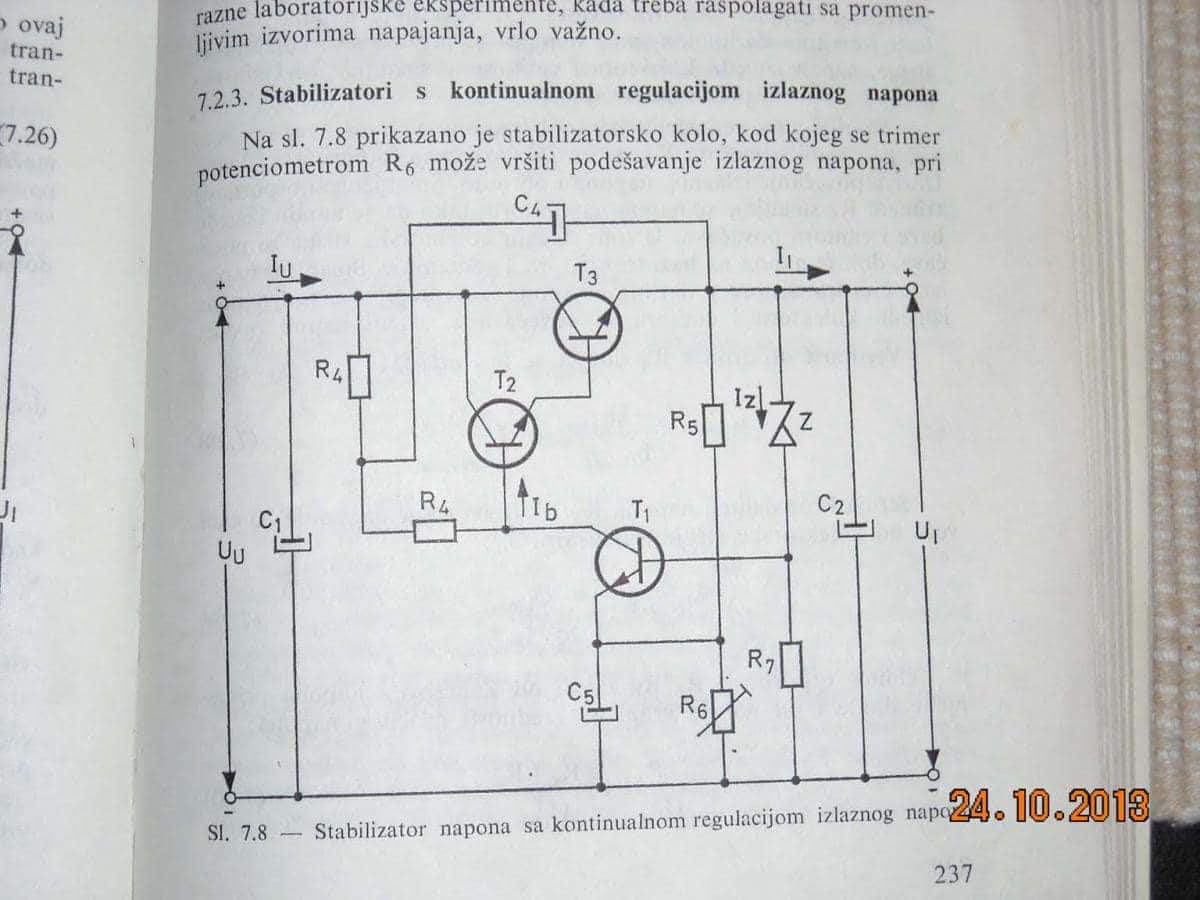

Evo drugari potrudio sam se da malo proguglam, i spakovao sam kopirajuci Borinu semu za ispravljac,dodajuci jos po nesto iz knjige Tranzistorski NF pojacavaci,jer je tamo sema skoro indenticna kao i Borina,samo uz neke male izmene.. Znaci treba mi stabilisani usmerac,kako ga krste ovi iz knjige,a ja ga zovem stabilizator napona za 16V i maksimalno 10A struje.

 Evo i seme u dole.

 Verujte mi mozgam mesec dana i nikako ne mogu da izracunam vrednosti otpornika. Imam formule iz knjige ali ja ipak ne razumem. Jer u knjizi koriste proracune ili kada je zener dioda u emiteru ili kad je na bazi ali nema proracun kad se koristi kombinacija tih zener dioda. U stvari postoji i jedan primer-proracun za slucaj kad se koriste zenerice i u bazi u na emiteru,ali je napon 24V ili 35 ali struja 1A,sto znaci da bi trebalo promeniti date vrednosti otpornika za vecu struju...



  Ajde krenimo redom, pa me vi ispravljajte gde gresim...

Za Izlazni tranzistor koristicu 2X2N3055 ili 2XBD249. Da ponovim da je sema stabilizatora napona za 16V 10A jednostruko napajanje.

Transformator koji koristim je 150W Ruski,C jezgro  18VAC i grez 35A 400V.

Ovako,Otpornici R1 sluze da ogranice maksimalnu struju kroz bazu tranzistora T2 i kolektora T1. Buduci da sam izabrao da izlazni tranzistor T3 bude 2X2N3055,po grafikonu izlazi da za struju od 5A(po tranzistoru) struja baze iznosi 200mA,sto znaci da je pojacanje B oko 20,pa za dva izlazna tranzistora 2N3055,driver T2 treba da obezbedi 400-500mA struje.

 Uzeo sam da je pojacanje drajvera, u mom slucaju BD139 isto kao i za BC141 a to je oko 50 za izlaznu struju od 400-500mA,sto je po meni i veoma relna vrednost pojacanja drajvera.. Pa buduci da je pojacanje T2=50,bazna struja iznosi 6-10mA,ja sam ipak uzeo vrednost Ib2= 12mA.

Znaci ta vrednost struje treba da tece i kroz otpornike R1. Pa buduci da prolazi i kroz tranzistor T1,gde imamo pad napona od 0,7V kao i kroz zener diodu i obicnu diodu 7,5+0,7V,sto je ukupno 8,9V. Da napomenem da sam uzeo vrednost zener diode ZY7,5V 1,3W.

  Posto je napon sekundara 18VAC sto posle ispravljaca i elektrolita iznosi 25,5VDC. Pod opterecenjem imacu pad napona od oko 2,5V(gubitci u trafou i pad napona na diodama)pa ulazni napon ce iznositi 23V

 sad da se vratimo na izracunavanje vrednosti za otpornike R1. Posto struja tece kroz te otpornike i ptrolazi kroz T1 i diode(zener i obicna)napon bi trebao da bude kroz otpornike Uulazno - (UTr1+Z1+D1) = 23V-(0,7V+7,5V+0,7V)= 14V.

 Pa onda 14V/0,012A(IbT2) = 1175 oma.

Odnosno posto su dva otpornika 560+560 oma(1W). Da li je racunica ok?

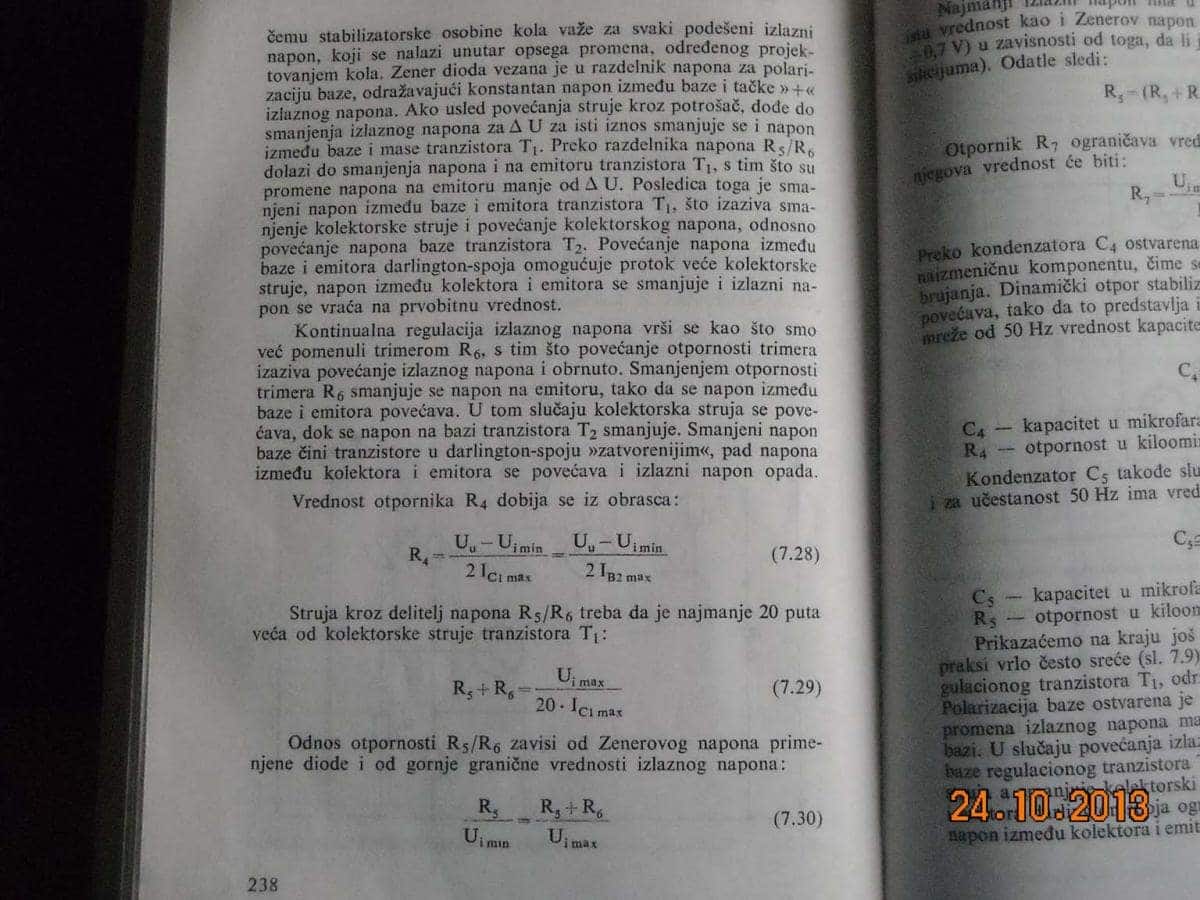

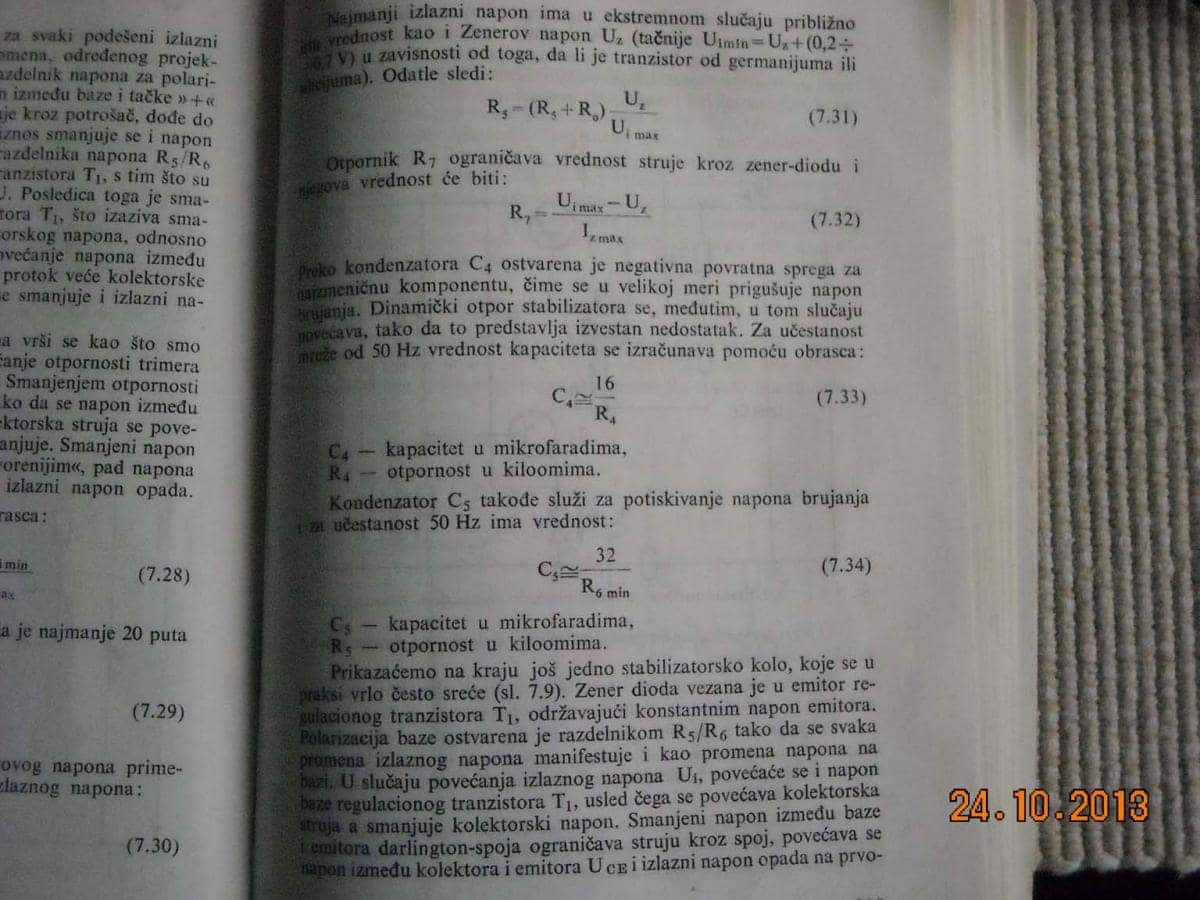

Po knjizi ovakva je racunica:

R1=Uul-Uizlmin/2XIc1max = Uul-Uizlmin/2XIb2max , stim sto Uizlmin = Uz+0,7V,sledi

R1=23V-17,1V/2X0,012A=245 oma, pa posto su dva otpornika znaci vrednosti bi bile 2X 245 oma?

 E sad koja je ispravna racunica moja gde su otpornici po 560 oma, ili po knjizi gde su otpornici po 250 oma?



* Izabrao sam zenerice ZY7,5V 1,3W i dodao ispravljacke diode 1N4007 zbog temperaturne kompenzacije i tako dobijam zenerov napon od 8,2V a maksimalna struja kroz zenericu je 0,17A(1,3W)

 Otpornik R2 kako sam ja razumeo ogranicava struju kroz zener diodu pa prema knjizi R2=Uizlmax-Uz/Izmax  = 21,6V-8,2V/0,17A = 78.8 oma.



 Ja sam uzeo da maksimalni izlazni napon bude:

23V(ulazni napon) - 2X Darlington spoj rednih tranzistora,sto znaci da maksimalni napon je 23V-(2X0,7V) = 21,6V.

 Po prethodnoj formuli iz knjige izlazi da je vrednost otpornika R2 oko 80 oma,sto mislim da je premala vrednost,pa sam ja ovako izracunao kolika bi po meni trebalo da iznosi R2:

Struja prolazi kroz R2,Z1,D1, i tu pravi pad napona pa je napon kroz otpornik  R2 = 21,6V-(7,5V+0,7V) = 13,4V.

Citajuci negde u knjizi ili na netu sam nasao da minimalna struja kroz zener diodu treba da iznosi 5mA da bi se vrsila stabilizacija napona,pretpostavljam da se to odnosi i na obicnu ispravljacku diodu 1N4007 pa sam uzeo da je dovoljno da kroz R2 tece dva puta veca struja nego kroz bazu drajvera BD139,to znaci da bi struja kroz R2 bila 25mA,tako da onda vrednost R2 iznosi 560 oma.

 Za diodu D3 pise u knjizi da: Dioda D3 vazana izmedju baze i emitora regulacionog  tranzistora sluzi za temperaturnu stabilizaciju radne tacke tranzistora T1.

 Ja pitam,ali sta se desava sa strujama koje preko D3 dolaze na bazu T1,tu mislim na emitersku struju T1,struju kroz R2 i same bazne struje kroz Z2,dali se one superponiraju ili ponistavaju?

 Da sumiramo koja je ispravna vrednost R2, 80 oma(po knnizi) ili 560 oma po mom misljenju.

 Po proracunu iz knjige,buduci i da R3 sluzi da ogranici maksimalnu struju kroz zener diodu Z2 a na taj nacin i kroz bazu T1 pa bi po istoj formuli iz knjige R3=Uimax-U2/Izmax = 21,6V-8,2V/0,17A = 80 oma.

 ja sam drugacije kalkulisao pa posao od ligike da kroz zener diodu je potreban mimimum od 5mA toliko  i kroz ispravljacu pa sa uzeo vrednost od 12mA,kao i kod otpornika R1. Tu sam predvideo da neznam kolika bi mi trebala vrednost struje kroz bazu T1,iako znam da ako upotrebim BC141-16,kao i ako je kolektorska struja T1 = 12mA,sto znaci pojacanje takvog tranzistora za tu struju je oko 100,pa bi struja baze iznosila 12microA,sto smatram da je premalo...pa sam izabrao da je struja kroz Z2 = 12mA

R3=Uizlmax-(Z2+D2)/Iz = 21,6 - (7,5V + 0,7V) / 0,012A = 1160 oma,ja sam uzeo 1K + trimer 250 oma.

 Molim vas pomognite mi oko racunanja.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Evo drugari potrudio sam se da malo proguglam, i spakovao sam kopirajuci Borinu semu za ispravljac,dodajuci jos po nesto iz knjige Tranzistorski NF pojacavaci,jer je tamo sema skoro indenticna kao i Borina,samo uz neke male izmene.. Znaci treba mi stabilisani usmerac,kako ga krste ovi iz knjige,a ja ga zovem stabilizator napona za 16V i maksimalno 10A struje.

 Evo i seme u dole.

 Verujte mi mozgam mesec dana i nikako ne mogu da izracunam vrednosti otpornika. Imam formule iz knjige ali ja ipak ne razumem. Jer u knjizi koriste proracune ili kada je zener dioda u emiteru ili kad je na bazi ali nema proracun kad se koristi kombinacija tih zener dioda. U stvari postoji i jedan primer-proracun za slucaj kad se koriste zenerice i u bazi u na emiteru,ali je napon 24V ili 35 ali struja 1A,sto znaci da bi trebalo promeniti date vrednosti otpornika za vecu struju...



  Ajde krenimo redom, pa me vi ispravljajte gde gresim...

Za Izlazni tranzistor koristicu 2X2N3055 ili 2XBD249. Da ponovim da je sema stabilizatora napona za 16V 10A jednostruko napajanje.

Transformator koji koristim je 150W Ruski,C jezgro  18VAC i grez 35A 400V.

Ovako,Otpornici R1 sluze da ogranice maksimalnu struju kroz bazu tranzistora T2 i kolektora T1. Buduci da sam izabrao da izlazni tranzistor T3 bude 2X2N3055,po grafikonu izlazi da za struju od 5A(po tranzistoru) struja baze iznosi 200mA,sto znaci da je pojacanje B oko 20,pa za dva izlazna tranzistora 2N3055,driver T2 treba da obezbedi 400-500mA struje.

 Uzeo sam da je pojacanje drajvera, u mom slucaju BD139 isto kao i za BC141 a to je oko 50 za izlaznu struju od 400-500mA,sto je po meni i veoma relna vrednost pojacanja drajvera.. Pa buduci da je pojacanje T2=50,bazna struja iznosi 6-10mA,ja sam ipak uzeo vrednost Ib2= 12mA.

Znaci ta vrednost struje treba da tece i kroz otpornike R1. Pa buduci da prolazi i kroz tranzistor T1,gde imamo pad napona od 0,7V kao i kroz zener diodu i obicnu diodu 7,5+0,7V,sto je ukupno 8,9V. Da napomenem da sam uzeo vrednost zener diode ZY7,5V 1,3W.

  Posto je napon sekundara 18VAC sto posle ispravljaca i elektrolita iznosi 25,5VDC. Pod opterecenjem imacu pad napona od oko 2,5V(gubitci u trafou i pad napona na diodama)pa ulazni napon ce iznositi 23V

 sad da se vratimo na izracunavanje vrednosti za otpornike R1. Posto struja tece kroz te otpornike i ptrolazi kroz T1 i diode(zener i obicna)napon bi trebao da bude kroz otpornike Uulazno - (UTr1+Z1+D1) = 23V-(0,7V+7,5V+0,7V)= 14V.

 Pa onda 14V/0,012A(IbT2) = 1175 oma.

Odnosno posto su dva otpornika 560+560 oma(1W). Da li je racunica ok?



Po knjizi ovakva je racunica:

R1=Uul-Uizlmin/2XIc1max = Uul-Uizlmin/2XIb2max , stim sto Uizlmin = Uz+0,7V,sledi

R1=23V-17,1V/2X0,012A=245 oma, pa posto su dva otpornika znaci vrednosti bi bile 2X 245 oma?

 E sad koja je ispravna racunica moja gde su otpornici po 560 oma, ili po knjizi gde su otpornici po 250 oma?



* Izabrao sam zenerice ZY7,5V 1,3W i dodao ispravljacke diode 1N4007 zbog temperaturne kompenzacije i tako dobijam zenerov napon od 8,2V a maksimalna struja kroz zenericu je 0,17A(1,3W)

 Otpornik R2 kako sam ja razumeo ogranicava struju kroz zener diodu pa prema knjizi R2=Uizlmax-Uz/Izmax  = 21,6V-8,2V/0,17A = 78.8 oma.



 Ja sam uzeo da maksimalni izlazni napon bude:

23V(ulazni napon) - 2X Darlington spoj rednih tranzistora,sto znaci da maksimalni napon je 23V-(2X0,7V) = 21,6V.

 Po prethodnoj formuli iz knjige izlazi da je vrednost otpornika R2 oko 80 oma,sto mislim da je premala vrednost,pa sam ja ovako izracunao kolika bi po meni trebalo da iznosi R2:

Struja prolazi kroz R2,Z1,D1, i tu pravi pad napona pa je napon kroz otpornik  R2 = 21,6V-(7,5V+0,7V) = 13,4V.

Citajuci negde u knjizi ili na netu sam nasao da minimalna struja kroz zener diodu treba da iznosi 5mA da bi se vrsila stabilizacija napona,pretpostavljam da se to odnosi i na obicnu ispravljacku diodu 1N4007 pa sam uzeo da je dovoljno da kroz R2 tece dva puta veca struja nego kroz bazu drajvera BD139,to znaci da bi struja kroz R2 bila 25mA,tako da onda vrednost R2 iznosi 560 oma.

 Za diodu D3 pise u knjizi da: Dioda D3 vazana izmedju baze i emitora regulacionog  tranzistora sluzi za temperaturnu stabilizaciju radne tacke tranzistora T1.

 Ja pitam,ali sta se desava sa strujama koje preko D3 dolaze na bazu T1,tu mislim na emitersku struju T1,struju kroz R2 i same bazne struje kroz Z2,dali se one superponiraju ili ponistavaju?

 Da sumiramo koja je ispravna vrednost R2, 80 oma(po knnizi) ili 560 oma po mom misljenju.

 Po proracunu iz knjige,buduci i da R3 sluzi da ogranici maksimalnu struju kroz zener diodu Z2 a na taj nacin i kroz bazu T1 pa bi po istoj formuli iz knjige R3=Uimax-U2/Izmax = 21,6V-8,2V/0,17A = 80 oma.

 ja sam drugacije kalkulisao pa posao od ligike da kroz zener diodu je potreban mimimum od 5mA toliko  i kroz ispravljacu pa sa uzeo vrednost od 12mA,kao i kod otpornika R1. Tu sam predvideo da neznam kolika bi mi trebala vrednost struje kroz bazu T1,iako znam da ako upotrebim BC141-16,kao i ako je kolektorska struja T1 = 12mA,sto znaci pojacanje takvog tranzistora za tu struju je oko 100,pa bi struja baze iznosila 12microA,sto smatram da je premalo...pa sam izabrao da je struja kroz Z2 = 12mA

R3=Uizlmax-(Z2+D2)/Iz = 21,6 - (7,5V + 0,7V) / 0,012A = 1160 oma,ja sam uzeo 1K + trimer 250 oma.

 Molim vas pomognite mi oko racunanja.

Mnogo si ga iskomplikovao. Ovako se racuna:

ulazni napon:23V

Izlazni napon 16V

napon  E-C na 2n3055 23v-16v=7v discipacija na svakom P=7v*5A=35W (veliki hladnjak obavezno)

napon na R1=7V-2x(e-b tranzistora)-=5.6V

Dobro si uzeo struju kroz R1 12mA i moras da dodas i to sto ce da protice kroz T1 npr 5mA pa je R1=5.6v/17mA=330Ohm  snaga R1=U*U/R1=1/4W

Ako si uzeo da ti je Z1=7,5V onda ti je Z2=16V-7,5V- 0.7V (b-e)=7.8V

Diode ne moraju da budu jake i dovoljno je da kroz njih tece 10-20mA te mogu da budu 1/4W.

Ako uzmemo da kroz diode tece 15mA onda za R3 = (7.5+0.7)/15mA=560Ohm.

Posto kroz T1 vec tece 5mA (vidi gore) a treba jos 10mA pa je R2= (16V-7.5V)/10mA=820Ohm



Pozdrav Misa

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da dodam i oko izracunavanja vrednosti kondenzatora:Po knjizi vrednost C3= 16/R1(K oma) = 16/0,56 = 28,5 ja sam uzeo 47uFa za C2= 32/R2 = 32/0,56 = 57uF ja sam uzeo vrednost od 100uFC4 sam prekopirao po Borinoj semi i iznosi 1nF.Ono sto sam procitao za C3 je da je pomocu njega izvrsena negativna sprega i na taj nacin prilicno umanjena vrednost bruma..Sve druge vrednosti su na crtezu koji sam i prosledio.Molim vas pomoc.Pozdrav!Misa,jel za R1 2X330 oma?A oko zenerica,jesi dobro izracunao Z2,posti je dodata dioda i na Z1 i na Z2?Nije mi bas jasno kolika bi struja trebala da tece kroz Z1, ako tece struja od 17ma kroz tranzistor+kroz R2 10mA i kroz Z2 i bazu T1 15mA ispada da ce kroz Z1 da tece 42mA. Ja sam u knizi nalazio da ako umesto Z2 ide delitelj napona sa otpornicima onda se uzima da struja kroz njih treba da bude najmanje 20X veca od struje baze T2,to me je zbunilo, i neznam kolika struja trebna da tece kroz Z2,veca od one kroz R1 ili ne.I da li mi treba trimer za eventualnu korekciju napona i koje vrednosti ili ovakvim racunanjem dobijam potrebnij 16V/10A...poZz Zar sem Mise,niko drugi nece da mi pomogne. Zamolio sam vas,jer da bih mogao kasnije i druge napone ili struje da izracunam,a sad mi treba za 16V/10A. P.S. Kolika je minimalni razlika napona na ulazu i izlazu potrebna da bi stabilizator ispravno radio. Pitam jer za moj pojacavac je maksimalni napon 18V, pa ako ce podizanje napona na 17V ili 18V znatno redukovati disipaciju na stabilizatoru(2N3055) onda da racunamo umesto sa 16V na malo veci napon vrednosti otpornika. Ono sto ja znam je da je potrebno minimum 3V za stabilizator +3V za elektrolite,znaci ukupno 6V razlike,da li je tako?PozzzEvo i knjige iz koje sam citao,tu su i formule za izracunavanje....ajde pa pomognite?





Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Misa,jel za R1 2X330 oma?A oko zenerica,jesi dobro izracunao Z2,posti je dodata dioda i na Z1 i na Z2?Nije mi bas jasno kolika bi struja trebala da tece kroz Z1, ako tece struja od 17ma kroz tranzistor+kroz R2 10mA i kroz Z2 i bazu T1 15mA ispada da ce kroz Z1 da tece 42mA. Ja sam u knizi nalazio da ako umesto Z2 ide delitelj napona sa otpornicima onda se uzima da struja kroz njih treba da bude najmanje 20X veca od struje baze T2,to me je zbunilo, i neznam kolika struja trebna da tece kroz Z2,veca od one kroz R1 ili ne.I da li mi treba trimer za eventualnu korekciju napona i koje vrednosti ili ovakvim racunanjem dobijam potrebnij 16V/10A...poZz

Racunica ide ovako:

- za R1: ako pogledas krug napona:R1 +  T2 b-e + T3 b-e  + T3 b-e dobices formulu za R1 tj 23 (na ulazu)-16(na izlazu) je 7V na T3 c-e, pa imas formulu  I*R1=7V-0.7V-0.7V a posto si sam utvrdio da je potrebno ukupno 12mA za T2 i treba jos 5mA za T1 onda imas 5.6/17mA=330Ohm nema nista duplo. Znaci struja kroz R1 je 17mA i ona se racva da dve strane i to 12mA za T2 i 5mA za T1.



- za struju R3 ako pogledas napon na bazi T1 koji je ujedno i napon na otporniku R3 : Z1+ T1(b-e) tj 7.5V+0.7V=8.2V. Sa druge strane rekli smo da je zenerici Z2 dovoljno 15mA pa po tome ispada da je R3=8.2V/15mA=560Ohm



- Kao sto smo gore izracunali da R1 daje 5mA tranzistiru T1 a  ta ista struja protice kroz Z1 a da bi dodali u Z1 nepostojecih 10mA otpor R2 je (16V (izlaz)-7.5V (Z1))/10mA=820Ohm



- Kao sto si video iz ovog primera izlazni napon se dobija kombinacijom Z1+T1(b-e)+Z2 prema tome napon Z2=16-8.2=7.8V

Za druge vrednosti Z1 i Z2 mozes sam da proracunas iz prilozenih formula. Vazno je da Z1+Z2 bude 15.3V jer imas u zbiru jos i T1(b-e)



Dioda D je zakocena i ne provodi u stabilnom rezimu struju i sluzi samo da bi se uspostavio normalan rad ispravljaca





Kondezatore nisam razmatrao ali ovaj na ulazu treba da je veliki a na izlazu ne treba da bude veliki jer bi njegova struja punjenja mogla da unisti tranzistore.



Nisam napomenuo ali mislim da se to podrazumeva da su 2N3055 vezani paralelno. Zbog toga bi trebalo da budu upareni je bi moglo da se desi da jedan "vuce" vise nego drugi.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Veliko hvala Misa!

Ono za R1 pitao sam te jel dva puta ona vrednost, zato sto imam dva R1 otpornika na semi, pa posto je vrednost za R1 = 330 oma onda uzmem dva i redno ih vezem (po 160 oma).



Koliko sam ja ukapirao struja kroz Z1 i struja kroz Z2 treba da budu iste?



Zasto je bitno kolika ce struja biti kroz zenerice,odnosno sta ce se desiti ako je struja umesto 15mA recimo 150mA, a zenerica i tranzistor T1 to mogu da podnesu?Pitam te jer neznam u kojoj relaciji su struje kroz zener diode i struje kroz T2,odnosno kolike treba da budu te struje?

 Misa ono sto mene buni,ako je recimo za 10A 16V kao sto smo izracunali potrebno 12mA na bazi T2,zasto nam je potrebna i struja kroz T1(onih dodatnij 5mA),zar on  ne bi trebalo da vuce tu struju(12ma)samo ako je napon na izlazu veci od zadatog napona,odnosno sta odredjuje kolika ce struja biti na tom tranzistoru T1 i Z1.

 Kao i ako je T1 aktivan pojacavacki elemenat,to znaci da recimo ako mu je pojacanje 100 i kolektorska struja 17mA onda bi na bazu bilo potrebno dovesti samo 170 micro ampera??.

 Molim te Misa pojasni mi. Ajde razumem da R1 je strujni limiter za T2 kao i za T1, ali ne razumem ulogu R2,jer na Borinij semi ga uopste i nema.

I jos nesto,Ja cu imati 2X2N3055 ili BD249 i stavicu im redno 0.33 oma otpornik,da li ce to uticati na regulisanje izlaznog napona ili ce regulator  odraditi svoje i podici napon za izgubljenih-pad napona na otpornicima.



Da li mogu da idem i na 18V izlazni napon,ako mi je ulazni 23V,pitam da bih tako smanjio disipaciju na izlaznim trandzama?



 Znam da sam naporan i dosadan zato i verovatno stoji ispod mog avatara status upozorenja,poenta je da ovo dobro shvatim da bih kasnije zahvaljujuci tvojoj pomoci i onim formulama i druge napone i struje mogao sam da izvedem.

Hvala puno jos jednom!!

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Pigy, koliko vidim nemaš nijedno upozorenje.



Ikaro ti je točno rekao da svaki član ima to ispod avatara. Tako se svatko može podsjetiti koliko upozorenja ima i zašto ih je dobio. Nakon određenog broja upozorenja tim ima pravo dati nekakve sankcije članu koji učestalo krši pravila.



Budući da postavljanje pitanja o tehnici nije zabranjeno :rofl: nemaš upozorenja. ;)



:cheers:
