Preporuka za napajanje pojacala za slusalice

[ebe]

http://www.amb.org/audio/ck2/



Koje bi napajanje leglo za ovo pojacalce? Ono ponudjeno na sajtu mi bas ne uliva poverenje. Da li da pravim cap. multiplier (npr. ovaj http://electronics-diy.com/schematics/486/jlhcapmultfig3.gif) ili neki regulisani izvor?





[guja011]

2 x 2200uF po grani ti ne uliva poverenje?

bogme i ti ćeš na neusvirane akumulatore.

[misa]

Postovani,

ja za moja pojacala za slusalice stavljam stabilizatore LT1085 i LT1033. Mislim da je to mali trosak za veliku dobit. Normalno mi je i kondezator 33mF.



Pozdrav Misa

[ebe]

2 x 2200uF po grani ti ne uliva poverenje?



7815 mi ne uliva poverenje. Zbog ovog: http://www.acoustica.org.uk/t/3pin_reg_notes2.html

[ManicP]

Ja sam svoj CK2 napojio preko serijskog regulatora zasnovanog na EB-802 starog lisca Herr Borbely-a.



Sch i ostalo na linku http://www.coolcircuit.com/project/reg15/index.html

[ebe]

Dosli smo na korak od ovoga: http://www.amb.org/audio/sigma22/

[ebe]

ja za moja pojacala za slusalice stavljam stabilizatore LT1085 i LT1033. Mislim da je to mali trosak za veliku dobit.



Gledao sam cene i datasheet-ove. Po ceni od 800-1300din ovi regulatori bi bili najskuplje komponente pojacala izuzev kucista i transformatora. Sto se ripple rejection-a tice, ako je verovati podacima iz datasheet-a, ravni su sa LM317/337 i sa 78xx serijom. Jedina prednost im je, koliko vidim, malo tesnija regulacija napona.

[ManicP]

Razlika je u ripple rejection-u na višim frekvencijama. LM317 ne briljira baš iznad, čini mi se, 10kHz. Ovi drugi bi trebalo da su bolji.

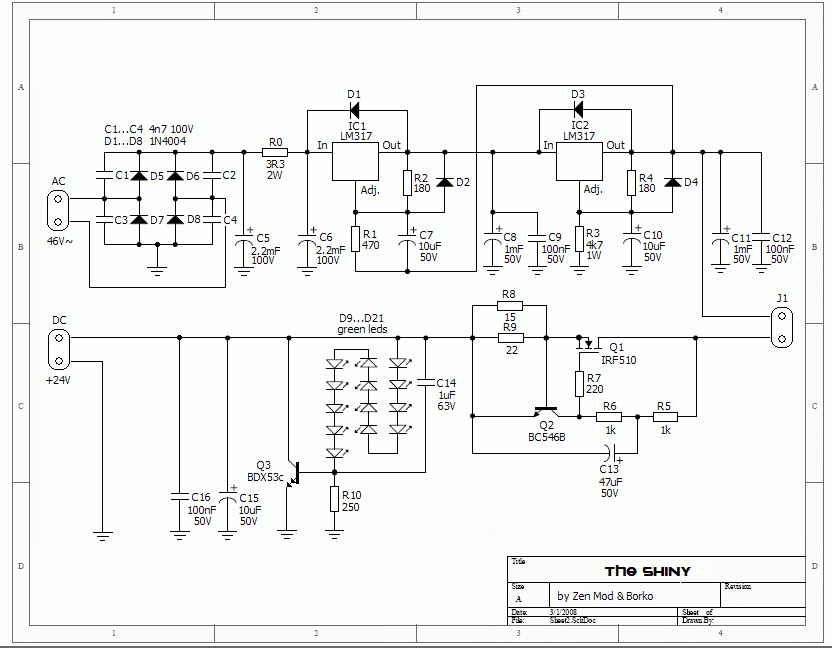

Možda probati kaskodirane LM317 kao u Šajniju (slikia u prilogu)? Nije nešto skupo ni to.



Walt Jung je takvu vezu LM317 kao CCS nahvalio samo tako http://waltjung.org/PDFs/Sources_101_P2.pdf

Mana je što je duplo veći ukupan pad napona na regulatorima, minimum ~6V, pa ište trafo većeg napona.





[ebe]

Sveo sam izbor na dva-tri izvora. Trebala bi mi pomoc oko simulacije. Kako se u simulatoru dobija grafik zavisnosti izlazne impedanse od frekvencije?

[guja011]

a što te vata prpa praktičnog testa?

nije to neki skup eksperiment.

[ebe]

a što te vata prpa praktičnog testa?

Za takva merenja u praksi nemam ni potrebne instrumente ni dovoljno znanja.

[HomeMadeAudioProject]

Za takva merenja u praksi nemam ni potrebne instrumente ni dovoljno znanja.

vjerujem da je guja mislio na slušni test,tu opremu imaš a svakako je najmjerodavnija.

[guja011]

ebe, najmerodavnije instrumenete imaš na glavi, 2 komada.

važno je šta ti čuješ a ne šta-bi-bilo-kad-bi-bilo.

ako je pojačalce na svojoj pcb, sklopljeno, lako možeš napraviti test između jeresi zvane sirovi dc i "tropinske" međuvatijante .

vrlo je poučno.

i onda napraviš formalni diskretnjak i slušaš. i to je to.

[ebe]

ebe, najmerodavnije instrumenete imaš na glavi



U krajnjem slucaju, uradicu tako. Ja sam, inace, zagovornik merenja. Usima ne verujem. Usi umeju da cuju to sto zelis da cuju. To sam vec dokazao sebi. Pre godinu-dve modifikovao sam muzicku karticu. Zamenio sam op-amp i neke elektrolite. Nakon modovanja bio sam ubedjen da je razlika u zvuku vise nego primetna. Pre mesec dana sam naisao na identicnu karticu za male pare i kupio je. Ubacio obe u isti komp da cujem razliku. Ukratko, nisam je cuo. Ova prica se tu ne zavrsava. Pisacu o tome u novoj temi.

[viktor1986]

Probaj Sipijev " Mali shunt " . Mnogo njih je imalo uspeha sa tim projektom.



Odgovaraa li nesto od ovoga?









NAPAJANJE SERIJSKO SEMA.pdf

NAPAJANJE SERIJSKO RASPORED.pdf

LM317 NAPAJANJE SEMA.pdf

LM317 NAPAJANJE RASPORED.pdf

[ebe]

Probaj Sipijev " Mali shunt " .



To mi je prvo palo na pamet. Problem je sto jedan ne moze da obezbedi dovoljnu struju. Ne znam koliko bi bilo pametno koristiti jedan za levi i jedan za desni kanal zbog napajanja op-ampa za servo koji je zajednicki za oba.

[ManicP]

Napravi Sipi shunt sa poduplanim tranzistorima u CCS-u.



Znači dva tranzistora, svaki ima svoj emiterski otpornik a baza i kolektor kratak spoj (da ne bude zabune baza-baza i kolektor-kolektor). Lepo podele struju i mirna Bačka. Samo gledaj da su upareni koliko je moguće. Pazi na disipaciju na šant tranzistoru, neće moći bez ladnjaka.

Izmenjeno Februar 8, 2013 od ManicP

[ebe]

Ako se ne varam, i sa paralelnim CCS tranzistorima shunt daje do 100mA. Meni je potrebno 140-200mA po grani zavisno od mirne struje izlaza.

[ManicP]

Aha, u pravu si, sad sam pogledao kolika je mirna struja...

[Beli_Ninja]

http://www.diyaudio.com/forums/power-supplies/153484-using-hypnotize-general-shunt-reg-pcb.html



Ja sam pravio ovo cudo za napajanje za CDP. Evo tema .



Namikerio sam sant do 1.1A, a ceo CDP mi vuce max 0.8A.



Delovi su nabavljivi, i ima kapaciteta za tvoj headamp.

[ebe]

PSU.pdf



Sta kazete na nesto ovako? LM317/337 regulator sa cap. multiplierom za dodatno smanjenje ripple-a.

[dobrivoje]

Ја сам далеко од стручњака и не знам зашто се мешам, само желим да ти кажем - не.

Није ти Виктор тек онако дао предлог за напајање са 317. То је зато што 337 треба избегавати.



Мој предлог: направи два идентична позитивна напајања са 317 према горњој шеми (или Викторово па додај множач капацитета) и споји их на последњем електролиту (- горњег са + доњег). Ту ће ти бити централна тачка масе.

Толико од мене.
