Sony CDP-M18

[Beli_Ninja]

E ovako ljudi, znam da ovaj CDP nije bas neki ali taj imam i sto je bitno nije me kostao nista (sto je svakom studentu bitno). Generalno nemam problema sa njim, sve to lepo radi ali meni djavo neda mira pa bih malo nesto da cackam po njemu. Posto on lepo radi, ja bih neki prvi upgrade radio na napajanju. Za sada on u napajanju ima klasican ispravljac (trafo + grec + 10.000uF) i na samoj plocici ima vazda neke regulatore u smd tehnologiji. Sta bih ja uradio:1. Zamena trafoa (imam)2. Izrada nove plocice napajanja sa nekim regulatorom (sto bi cinio neki pred-regulator), imam nove elektrolite pa da ih cusnem negde3. Izrada digital out-a (znam kako to moze da se uradi, vec su ljudi radili) jer radim na nekom DAC-u polako ali sigurno, u stvari nije to tajna radi se o Pulse Dac-u sa ACC Osijek foruma4. Dampiranje transporta i kutije.5. Mozda jos nesto ako me neko posavetuje a da ne kosta (tj da je skoro pa dzabe)E sad ovako trafo koji imam na sekundaru ima 18 VAC, dakle mora malo da se koriguje otporima, PSU na CDP-u je konstantno pod naponom i ima oko 10.5 VDC kada je u stand by-u ,kada ga ukljicim napon padne na 8.5 VDC kada pokrene cd padne na 8 VDC. To je zbog onog bednog fabrickog trafoa/ Pitanje koje sledi je, koji bre napon da isprojektujem na novom napajanju 10.5 ili 8.5 VDC? Maksimalna struja koju moze da povuce je 0.8 A, sta predlazete koli regulator da koristim? Neki LM ili LT ili da uradim neki tranzistorski regulator? TNX unapred.

[stein]

Ja ti predlažem da uzmeš neki drugi jeftin CDP zahvalan za preradu i doterivanje. To što si nabrojao će da te košta mnogo više nego koliko ćeš poboljšanja dobiti. Ako ćeš već da radiš, uzmi neki drugi plejer. Stvarno, bez sprdanja...http://www.kupujemprodajem.com/Philips-cd-830-490767-oglas.htm?filter_id=1528847http://www.kupujemprodajem.com/Philips-CD604-modifikovan-382268-oglas.htm?filter_id=1760753http://www.kupujemprodajem.com/PHILIPS-cd-614-339422-oglas.htm?filter_id=1760753http://www.kupujemprodajem.com/marantz-cd75dx-501597-oglas.htm?filter_id=2127057Ili neki Sony (a i ne mora) koji ima digitalni izlaz pa možeš kada skupiš malo para da uradiš isto što i ja: jeftin a ispravan CD plejer niže klase svira deset puta bolje sa SRC2496 kao DAC. A SRC još nije ni otvoren, a kamoli prerađen!

[Beli_Ninja]

Stein, hvala za dobronamerne savete. Ali, kako je do kraja ove godine bilo kakva kupovina meni zabranjena (mislim sam sam sebi zabranio jer cu imati nekih vecih troskova ove godine) mora da se radi sa onim sa cime se raspolaze.S obzirom da je najjeftinija stavka iz tvog posta 40e, a toliko ne planiram da ulozim u moj CDP jer imam vecinu delova, plan je da ovaj Sony napravim da bude sto je moguce bolji.Dakle, neko regulisano napajanje za pocetak. Ja sam mislio da uradim to sa nekim LM317 ili LM338. Ako neko ima bolji predlog neka baci karte na astal.

[stein]

Svojevremeno je tu negde zaključeno (unapred se izvinjavam na rogobatnom objašnjenju principa) da je razlika između jeftinog "XX" i skupog (vrhunskog) cd plejera iste firme XX u načinu kako se vrši napajanje. Najprostije rečeno, Marantz CD4000 ima jedan trafo, iza njega jedan ispravljač, jedan stabilizator i sa tog jednog stabilizatora se napon razvodi potrošačima optika, motor(i), servo, DAC, analogni deo, pojačalo za slušalice... Vrhunski model iste firme ima sve ovo, ali se za svaki od elemenata stabilizacija i fino peglanje vrši kod samog potrošača, tako da svaki od zasebnih sklopova ima zasebnu stabilizaciju i filtraciju napona. Tako se izbegava da recimo veća potrošnja na pokretanju sočiva zbog neidealne ploče/zapisa povećanjem potrošnje na kontroli čitača utiče na pad napona na DAC-u ili slično... To bi trebalo uraditi, ako je moguće.edit: imam još uvek set od po 20 pločica za posebne stabilizatore kako negativne, tako i pozitivne, neka me neko podseti gde je tema...

[Beli_Ninja]

Za sad imam neku ideju oko napajanja Hvala Stein........

[Beli_Ninja]

Dakle sto se napajanja tice odlucio sam da napravim ovako nesto.

My link

Biasovano na 1.1A a napon ce biti 7V, naravno uz druge diode, maksimalna potrosnja je inace oko 0.8A. Napajanje ce i dalje biti jedno a plocom se razvodi na potrebna mesta. Na ploci je regulator LA5601, koji daje potreban napon od 5V tamo gde treba. DAC inace dobija svojih 4.5V uz pomoc jednog tranzistora 2SD596 a ne od LA5601. Nadam se da cu dobiti poboljsanja, bar malo. Znam da je bolje kada svaki potrosac ima svoje regulisano napajanje, ali.......

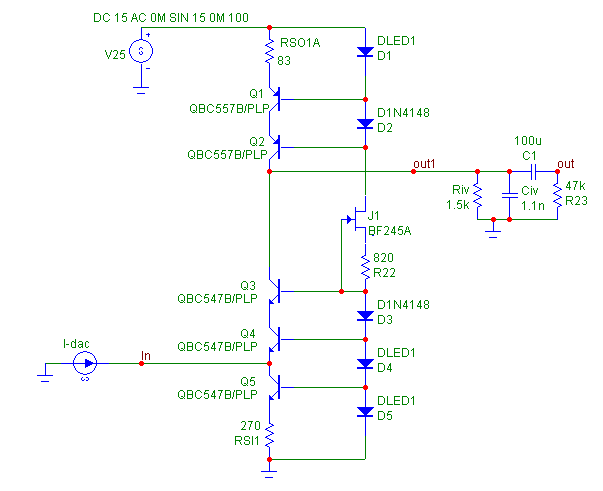

E sad, uz konsultacije sa Sipijem odlucio sam da napravim i nov I/V stage kao ovaj My link.

Napajanje za IV je Sipijev shunt, jedan po kanalu.

Na slici je prikazano trenutno i fabricko resenje IV konverzije.

A mene interesuje sledece: ako ja izvucem sa 6. i 8. pina signal na nov I/V sta da radim sa 7. pinom, Vref?

I malo mi je nejasna ova prica oko izbora Riv i Civ.

[Sipi]

Pinn 7 mozes slobodno da ostavis da visi. Na njemu se definise dodatna struja koja se dodaje izlaznoj struji DAC-a (ako ima potrebe).Riv je otpornik na kome se vrsi konacna strujno/naponska konverzija i njegova vrednost odredjuje visinu izlaznog napona (U = R * I )Civ je kond u funkciji filtera ciji je zadatak da odstrani nusprodukte D/A konverzije koji su van cujnog spektra.

[Beli_Ninja]

Hvala Sipi. To onda znaci da moram da raskacim pin 7 sa stampe.

[Sipi]

Od volje ti. Otpornik (ili CCS) koji se kaci na pin 7 sluzi da definise dodatnu struju koja se sabira sa izlaznom kako bi se izlaz bias-ova na zeljeni strujni nivo, sto moze da bude korisno kod direktne pasivne D/A konverzije. Cenim da to u ovom slucaju nije neophodno.

[Beli_Ninja]

OK. Znaci lemilica i Mislim da bi ovde bilo pametno da DAC postavim na podnozje pa tek onda da prckam, ovako mi je to pipavo. Krece se u nabavku delova. Zeznuli me ITC-ovci , zatvorili su prodavnicu u Kragujevcu pa sad sta god mi treba moram da narucujem i da placam postarinu, i tako sad cekam da mi se nakupi pa tek onda narudzbina. Nema smisla da postarina bude veca od iznosa na racunu za delove.A ovdasnji trgovci i TV serviseri kozu deru. Sve je bar duplo skuplje, a i nemaju gomilu stvari. A te kvalitet..........

[Sipi]

Svilajnac ti je blizu a tamo imas Silken - dobre su im cene a i izbor solidan...

[Beli_Ninja]

Ma znam da je blizu, nego morao bih busom, a za to treba vremena koje ja imam samo vikendom kada nista ne radi. Da popizdi covek samo.

[Beli_Ninja]

Imam par pitanjaca:1. Na slici je za Civ napisano da treba da bude 1.1nF, moze li ovde 1 ili 1.5nF jer imam FKP1 WIMA ovih vrednosti, nisam mogao da nadjem ove od 1.1nF;2. Da li u Sipijevom shuntu mogu umesto 220uF da stavim 330uF, jer imam Panasonic FM od 330uF?

[Sipi]

1. moze 2 x 2n2 vezani u red ili jedan 1n2, a ni 1n ili 1n5 nije problem (to je filter koji treba da ostrani nusprodukte D/A konverzije - rezna frekv. zavisi od te vrednosti).2. Moze

[Beli_Ninja]

Super

[Beli_Ninja]

Jos jedno pitanjce: U semi za IV konverziju i Sipijevom shuntu navedene su LEDice, e sad znam da su crvene i da su 3 mm, ali ne znam za koju struju ledice treba da budu 2, 10 ili 20 mA?Moje misljenje je da treba da budu za 2 mA ali opet bolje da pitam.

[Sipi]

Najobicnije, najjeftinije crvene 3mm LED - uzmi bilo sta osim tih od 2mA jer kroz njih treba da tece oko 3mA.

[Beli_Ninja]

super, s tim sto u kragujevcu najjeftinije diode kostaju 20 dinara po komadu a meni treba ukupno 20 kokmada za sve sto sam naumio. I opet

[Sipi]

http://mikroprinc.com/proizvodi.aspx?sub=pp&pg=E701010&pid=18194

[Beli_Ninja]

Ma znam ja to, nego dok stigne, pa 250 din postarina pa moram to kod devojke na adresu pa moram nju da opterecujem da bude stanu da ceka isporuku i tako to.............. Bem ti ITC kad ga zatvorise ovde.

[Sipi]

Jeste, tesko je - najbolje je da odustanes...

[Beli_Ninja]

Pa kako sad da odustanem kad je sve skoro gotovo. Nego ovaj C1, Rudolf kaze da mu je 2u2 dovoljno, ja razmisljam da stavim PIO 4uF, valjda je to ok?
