Daudio hibrid

[bata bane]

....,али Боже мој нисам ја тако позната и призната личност да би учили од мене преко форума.



...jes, ali moz da motas zicu satima...e to je nesto



tezak bi inat mora da bude da se ja u tako nesto upustim....

[Daudio]

Да ББ заголицам машту







Дебљина лима 0,1мм, а што се сјаји,па тек што су мекани,а да не причам о завршној обради ивица

[bata bane]

Да ББ заголицам машту







Дебљина лима 0,1мм, а што се сјаји,па тек што су мекани,а да не причам о завршној обради ивица

nesto kao 2C...

[Daudio]

E....

[Daudio]

hatfield VT 17A plymouth england

[Daudio]

А ово је за ББ и Гагицу

[gaggia]

sta rade injekcije ..   posto BB trenutno gleda sa visine i ne moze da zna sta se ovde trenutno prikazalo, ja se radujem za obatrojicu

[Daudio]

Полако са то радовање,тренутно га убеђујем да треба да има -1,6дб на 20 Хз а не на 100хз.

Иначе у 2 дб од 100хз до 20кхз





[zika]

sta rade injekcije ..   posto BB trenutno gleda sa visine i ne moze da zna sta se ovde trenutno prikazalo, ja se radujem za obatrojicu

?

[Daudio]

?





Ма Гагица има главобоље ових дана те је помало конфузан,

иначе на прво читање и мени је пало на памет да је ББ заменио германијум харфама...

Ја сам на стандардној терапији ради дискус херније тако да и ако сам сметнуо са ума неће нико да лупи штамбиљ

[ManicP]

sta rade injekcije ..   posto BB trenutno gleda sa visine i ne moze da zna sta se ovde trenutno prikazalo, ja se radujem za obatrojicu



Gledaće za neki dan, sem ako BK ne smatraš visinom... ...ovija dana je u modi izjalovljavanje planova.

Teo sam da ga mrzim i zavidim mu, al ne ide. BB je moj drug.

[gaggia]

ma kak`e harfe - ima taj jos da guliiii - pa barem dok ja ne doteram sluh do granice podnosljivog...a to je..kako da kazem, a da se ne ozalostim, na jaaakooo dugackom stapu   Ne dam ja moga BB

[Daudio]

Парафразирам:

Петре док петлови запевају одрећи ћеш ме се 3 пута.



Јесте јака реченица,али вечита и мајку му увек тачна.

[Daudio]

Бити или не бити,

може да буде али не мора.....

[stein]

Ti si gori od mene. Ako i ne delaš sporije, manje i ređe pišeš o tome...

[Daudio]

Ма радило се убрзано на уређењу стамбеног простора,хибрид дође на ред кад се госпођа на крају одлучи између венецијанера и завеса и одабере рукохвате за ормаре.

А до тада слушке и мобилни сасвим добро звуче

[stein]

Još ako je stereo, gde ćeš bolje u datim okolnostima?

(bejah na tom delu puta, ali bez muzike sa mobilnog)

[bata bane]

Zasvrbeli ga prsti, mora da mota, pa to ti je....



Imam ja neku kremu za konje, od nje odma prodje svrab... (trenutno je koristim posto cekam Zena   )

[Daudio]

Ма прсти су најмањи проблем, мене брину тикови...

[bata bane]

Ма прсти су најмањи проблем, мене брину тикови...



Onda jedino trafo od 10K moze da te izvuce...

[Daudio]

Да и ја напишем коју.



"Тврд је орах воћка чудновата,не сломи га а зубе поломи."



Питам се на који је орах мислио Његош кад је ово писао



Опет су ме сврбели прсти,

овог пута сам се опремио LC метром и измерио,а касније и in vivo утврдио да ми добро ради LC метар.

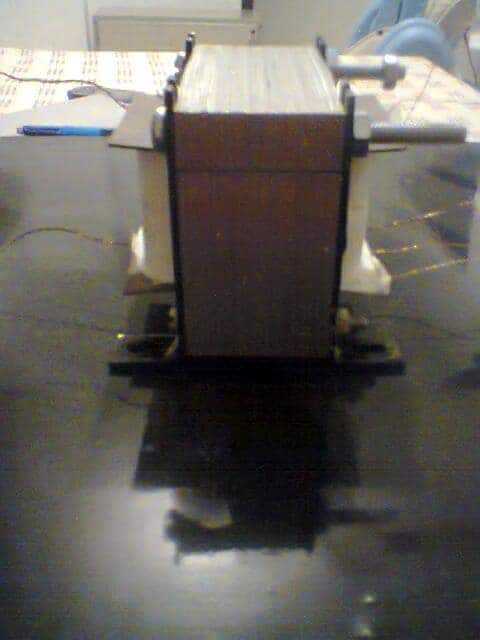

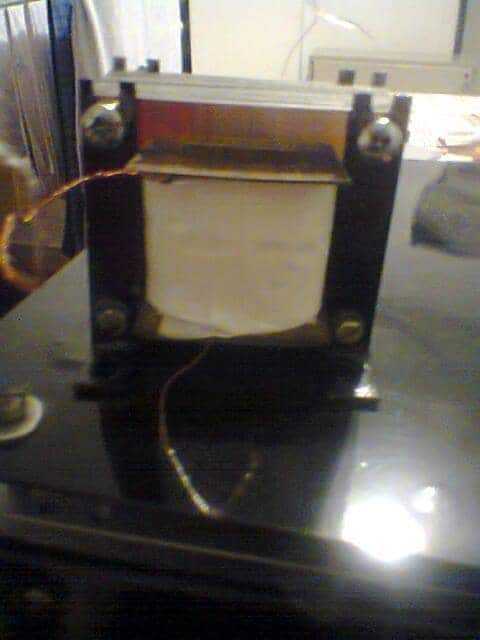

 Набављено дупло С језгро,мислим да је SM65,

Математика је казала да за Fd 15hz  треба примар имати 13,7H и 2200навоја.

Мотано по Јелаковићу,цео примар између фолија за компензовање капацитета навоја.

Преко 2 индентична секундара између фолија спојених на масу.

Преносни однос 2-1+1.



Измерено следеће

индуктивност примара-13,7H И то би требао бити срећан завршетак да се не провлачи нешто на шта помињем од самог почетка

Са кратко спојеним примаром на секундару је измерено читавих 170mH што представља расипну индуктивност.



Трафо спојен на аноду цеви 6н6,анодно напајање 170V решетка на -6V.

Као улаз сигнала тест ЦД мерено напонски унимером и добијено следеће

20hz -2,66dB

100hz 0dB

1khz -0,29db

5khz -0,5dB

10khz -13,9dB

16khz -16,51dB

20khz -18,76 dB.



Занимљиво је следеће,

ако погледамо формулу и уврстимо вредности

Ls=(Ra+Ri)/6,3*fg,



За дату цев и анодно оптерећење од 4к6 са унутрашњом отпорношћу од 1,8к и расипном индуктивношћу од 170mH  горња гранична фреквенција је управо негде око 5,9khz.



Оно што ме од самог почетка мучи је убеђивање јел велики расипни индуктивитет или међунавојни капацитет.



Да кажем да када сам мотао против расипног индуктивитета са пуно секција добио сам скоро па исте резултате.

Када сам употребио начине за елиминисање капацитета добио сам висок расипни индуктивитет.



Мени овај последњи лом о тврде орахе говори једино да је тачно да се нипошто несме занемарити расипни индуктивитет наравно да је у истом лонцу и међунавојни капацитет.

Међутим расипање се приближно може одредити математички-за капацитивност се треба гледати у пасуљ.



Неко на великом форуму помену DIY= IQ^2,



Мислим да је крајње време да се запитам да ли ми је IQ довољно велики да се посветим осталим стварима у животу.



[Daudio]

Ово ће бити дуга прича, тако да не замерите ако је будем писао из делова.



Пре него што сам све растурио,сео јој једном на столицу,испратио литературу и проверио како и шта сам намотао.



Онда сам  отишо да се шетам са клинцем,вратио и променио геометрију секундара(тања жица,мање секција,мање димензије)



Мотано по Јелаковићу  https://dl.dropboxusercontent.com/u/20665608/Transformatori_i_prigusnice.pdf

страна 91 сл.10-9 а



овог пута ишао корак по корак и мерио



Број навоја примара 2400

трансформациони однос 2-1+1

број навоја секундара 2 х 1200 тело подељено на пола мотано до пола 8 слоја по 150 навоја жица 0,1мм

окренуто тело и поновљен поступак мотања у усту страну.

Почеци намотаја су крајеви секундара,крајеви секундара  на масу.

Између фолије са слике

Измерено следеће



Без језгра



Lp=128mH

Rdc prim=162 oma

C prvog sloja folija =230 pF

C drugog sloja folija= 621pF

C navoja primara =-3.65uF



Ls=82mH Podaci za jedan sekundar

Rdcs=415 oma

Cnavoja=-.362uF



C sekundara spojenog =-.240 uF



са језгром прича следећа



Lp=14H

Cp=-2uF

Cs=-1.93uF

Cps bez folija=296pF

Cps spojene folije na masu(astati;ni navoji)=312pF

Cps spojene sve folije=500pF



Мерења in vivo



odspojene sve folije spojene folije na masu spojene sve folije

20hz 15,84dB 16,47dB 7,35dB

100hz   20,45dB 20,45dB   18,34dB

1khz 20.05dB 20.05dB   20.05dB

5khz 21,53dB   21,53dB   20,3dB

16khz   23,37dB 23,37dB 20.95dB

20khz 24,74dB 24,74dB 21,38dB





Закључак уметање фолија за компензовање капацитета ме је код предпрошлог трафоа одвело у криву страну где сам имао пун опсег са наглим падом на 20хертца,због чега сам мењао језро и врсту навоја код прошлог трафоа.



Овако приказано ми даје мира да намотам други трафо и наставим са пројектом.

Одлучио сам да радим само са астатичним навомајем без фолија за компензацију капацитивности јер драстично обара доњи спектар.



Приказани резултаи су са отвореним секундарима,тренутно се нисам освртао на то јер се издизање у горњем спектру лако пригуши отпором.
