I am trying to find 2SA1968 transistors, which are 900 volt PNP types. If they are fast enough, then the two 300k resistors can be replaced with current sources instead, making the amp 100% current source driven

U datoj situaciji: kako god - sveta vodica, nit' steti nit' pomaze - CCS ce tu da doda jos OLG a vec ga ima vise nego sto treba...

skraćeno: nije mi problem ni 6S4A a ni ostali delovi, mogu to da zbavim lako. stvar je samo preseći šta da se izabere

naravno da su mi trandže milije al to ne utiče na izbor

zato sam i pito za šac-ocenu.

Znaci ovo:

http://www.cavalliau...tics/solidstate

6S4 su u hibridnoj varijanti samo za ukras i to potencijalno problematican - kad pocne da im se s vremenom menja Ia, caskom bude puff !

[kefalo81]

ipak ću lemiti nešto, čisto da vidim da li sam kadar da napravim nešto i da radi.

Idem na cmoy i ovdje je spisak komponenti.

http://tangentsoft.n...rial/parts.html

Vršio sam pretragu na lageru mikroprinca i kelca ali nisam dosta toga našao.

Da li bi mi prodavac mogao pročitati ovaj spisak, tj protumačiti šta mi treba.

Ipak je to puno jednostavnije nego da mi tumači šemu

[HomeMadeAudioProject]

Sutra ili prekosutra idem na podučavanje ,doduše teorijsko samo. Naravno čitam i pored toga wiki i forume. A imaću i stručnu pomoć kad se bude testirao uredjaj.

Mada nisam toliko duduk, mjerio sam struju na svom adapteru od laptopa, kada sam ga rastavio sve po ps-u.

Nindža, imaš li preporuku za neko kvalitetnije napajanje koje ću moći iskorisiti za kasnij upgrade.Mislim na link iz kelca ili mikroprinca.

Ok obzirom da nije baš pametno da srljam, ići ću na ovo pojačalo http://diyaudioproje...-Headphone-Amp/ obzirom da je uputstvo najdetaljnije.Msm upravu ste Vi da bi ja mogao znati više, ali kada bih nastoja da sve bude idealno naročito u početku, puno stvari u životu bi i dalje čekao.Volje svakako imam i svakako ću da prodjem i teorijski dio kada zapnem, ako se u medjuvremenu ne spalim ali da učim knjiški kao na faxu, jok more ,

idem pa šta mi Bog da

Jedino zašto molim pomoć je da neko iščita šemu pojačala i napajanja i kaže koji su to tačno djelovi koje treb da kupim.

Zatim , ako jedan dio ima više vrsta npr kondenzatori: polipropilen, polistiren, film u ulju itd, na koji od više vrsta da idem

.Na šta kod sklapanja naročito da obratim pažnju i kod kojih djelova da gledam šta?Ovo mi treba u nekom skorijem vremenu jer vidim da u kelcu nemaju baš sve kao i u mikroprincu pa taman kako idu hladniji dani, da se dotle spremim sa djelovima.

Cuj,rece cini mi se neko ranije vec;kad budes prvi put isao u kelco OBAVEZNO uzmi knjigu Mala skola elektronike. Ovo ti i ja preporucujem bas iz razloga sto u samom uvodu knjige imas pitko napisan uvod sa objasnjenjem principa rada osnovnih elemenata,vrstama i slikama. Otvori se za "crvenu cetverocifrenu" i dobices odlican uvod u "uradi sam" svijet. Dosta ljudi se odazvalo i ima volju da pomogne ali to zna postati zesce zamorno narocito kad na red dodje pitanje tipa "kako da okrenem elektrolitski kondenzator" ili "na koju stranu ide crta na diodi". Prijateljski savjet,sa zeljom da uspijes!

[kefalo81]

Vidio sam knjigu 400 i nešto strana, nema šanse ni u snu da sebi priuštim toliko vremena za čitanje makar me struja sutra opalila.Uzeo sam neke pdf priručnike, mislim da može puno toga da se pojasni u 20tak strana.Danas sam prečešljao merkator ali nema šanse da nadjem bombone altoids ili fisherman friend.Trebaju mi zbog metalne kutijice.Jel vidio neko to kod nas da se kupi.

[Sipi]

Vidio sam knjigu 400 i nešto strana, nema šanse ni u snu da sebi priuštim toliko vremena za čitanje makar me struja sutra opalila.Uzeo sam neke pdf priručnike, mislim da može puno toga da se pojasni u 20tak strana....

To šampione, 20 strana i šlus, šta ima tu da se mrsi bez veze i studira godinama !

[fixxxer]

Evo (post #42 i #43):http://www.diyaudio....tml#post2285554Za upotrebu kao headamp treba izostaviti izlazni otpor od 10R, mada i ne mora ako su sluske 300 ili 600 oma.Za vise gain-a treba povecati otpore R34 i R35 na 1k5.

Zahvaljujem!Ipak sam mislio na neku varijantu upgrade-a onog folowera a da ostane ''simple'' ako je moguce...

[Sipi]

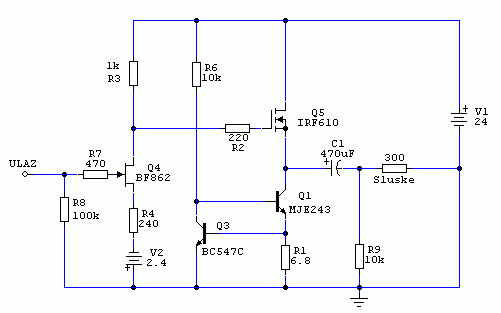

To ne ide.Cathode/source/emiiter follower je sklop sa inherentnim pojacanje bliskim 1 (skoro 1). Iz njega se ne moze dobiti naponsko pojacanje vec samo niska izlazna i visoka ulazna impedansa - ako zelis c/s/e follower i naponsko pojacanje, moras dodati jos jedan stepen za naponsko pojacanje, znaci ovako:Naravno, vise nije tako jednostavno, mora se povecati i napon napajanja jer nam treba veci swing na izlazu, itd...

[fixxxer]

Ja sam ocigledno pogresno formulisao pitanje ako si pomislio da sam trazio da follower ima pojacanje :DMislio sam upravo na ovu varijantu koju si nacrtao - i to jako brzo, sa predstepenom Hvala!Jos da mi otkrijete izvor za BF-ove? Sta jos pasuje ili si poceo rutinski da stavljas 862

[HomeMadeAudioProject]

Vidio sam knjigu 400 i nešto strana, nema šanse ni u snu da sebi priuštim toliko vremena za čitanje makar me struja sutra opalila.

Uzeo sam neke pdf priručnike, mislim da može puno toga da se pojasni u 20tak strana.

Danas sam prečešljao merkator ali nema šanse da nadjem bombone altoids ili fisherman friend.

Trebaju mi zbog metalne kutijice.

Jel vidio neko to kod nas da se kupi.

Ta kutiJICA je KUTIJICA i u nju ti ništa neće stati. Tih 400 stranica je sa 350 stranica raznih projekata i objašnjenja kako koji radi. Prvih pedeset-šezdeset je ono što ti rekoh gore a što će ti sigurno trebati da bi imao ikakvu pomoć na bilo kojem forumu. Na jednom komšijskom forumu (ES) tako sam jednom prilikom pokušao jednog totalnog laika da provedem kroz izradu gotovog KIT kompleta iz Kelco-a. Jednostavna stvar,pojačalo sa sedam dijelova ukupno sa pločicon i kratkospojnicima,ali mi je trebalo pune četiri stranice piskaranja da bi se sad nešto svelo na "kako da povežem elektrolitski kondenzator na napajanje?" Sve sam probao,čak se i ponudio da mu dođem kući u Zemun i to složim samo da se više ne patim ne samo ja nego i ostali na forumu,da mu pomognemo. I šta je čovjek odgovorio? :"Ma nema potrebe,snaći ću se ja..." i nije se snašao,eno sad traži načina da ubije brum u mp3 plejeru kad ga napaja preko stabilizatora a iz akumulatora.

Da skratim,ako ne naučiš osnovne stvari i ne shvatiš šta ti sve treba za jedan pristojan pojačavač za slušalice,dok ne predočiš sebi red veličina i ne složiš sve to otprilike sebi pred očima-nemoj da očekuješ da će te neko uzeti za ruku i voditi postupak po postupak kroz sve ovo. Ni sam nisam neki znalac,tu i tamo sam nešto sastavio i čuo kako radi a ovo ti (opet) kažem onako ljudski u želji da uspješno privedeš sve ovo kraju. Sa 20 strana nećeš daleko stići.

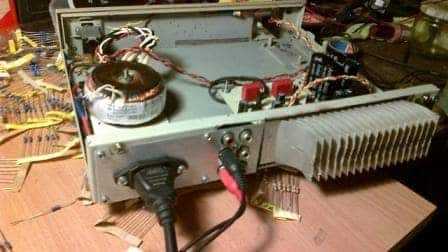

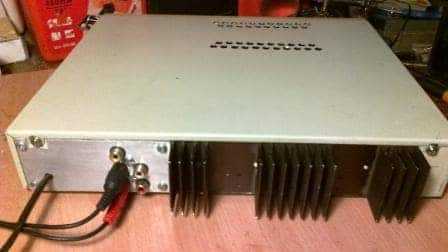

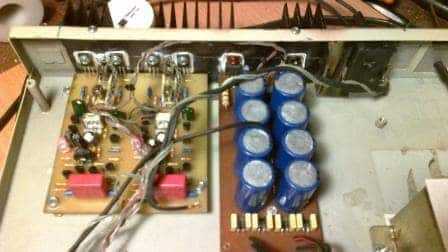

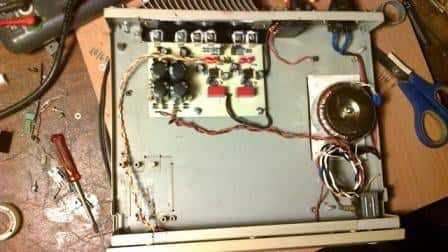

Ovo su dva koja sam do sad radio. Neću postavljati fajlove nego mi je cilj da vidiš otprilike kako izgleda i kolika kutija treba za pojačalo za slušalice koje radi u A-klasi. Kutije su Š-30cm x D-24cm x V-5cm. Može i nešto kompaktnije ali ne baš mnogo,i to u slučaju da je površina na koju se šrafe izlazni tranzistori (i stabilizatori) od što većeg komada Al ploče,najbolje donje i zadnje. Kod mene je kutija gvozdena,pa je korišten (blago pod-dimenzionisan) hladnjak na zadnjoj strani,na sobnoj temperaturi od 30+° išlo je do 50-ak °C,sad je situacija bolja.

Suma-sumarum,neće ići kutija od tik-tak bombona za ovaj i ovakav projekat,neće stati ni napajanje unutra...

Vidi,razmisli. Od toga šta odlučiš zavisiće količina i kvalitet pomoći koju ćeš dobiti.

[Sipi]

...Jos da mi otkrijete izvor za BF-ove? Sta jos pasuje ili si poceo rutinski da stavljas 862

BF862 ima farnell.de a robu odatle dobavlja tagor.rsUmesto BF862 direktno pasuje 2SK170V sa idss oko 14 mA. Moglo bi da se prilagodi i za 2SK170BL ali nece zvucati tako dobro.

[Sipi]

...Sta jos pasuje...

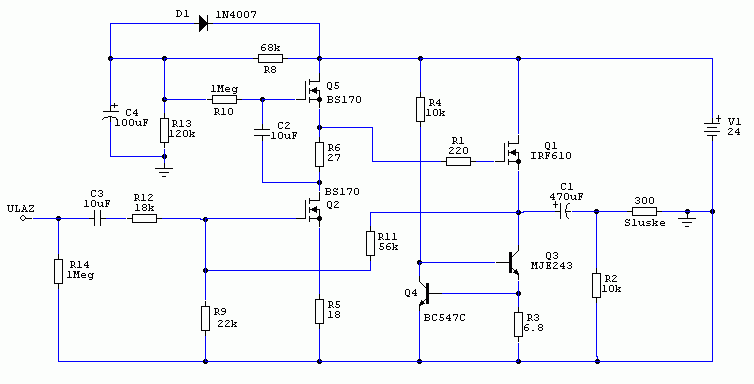

Upotrebom BJT kao gain stage-a stvar moze da se pojednostavi a zvuci vrlo dobro. Tada nije potrebno dodatno negativno napajanje, jedino treba birati Q3 sa hfe od oko 500-600 da bi sacuvali pristojnu ulaznu impedansu. Q3 radi sa Ic od oko 8mA.Pojacanje je kao i sa JFET-om, izmedju 3 i 4 puta - nema globalne povratne sprege i pojacanje je odredjeno vrednostima otpora u drain-u/kolektoru i source-u/emitoru kao i unutrasnjim otporom JFET-a/BJT-a

[Sipi]

I na kraju, ako ulazna impedansa oko 20k nije problem i ako se zeli triodni karakter headamp-a:O samom gain stage-u je vec bilo reci ovde:http://www.diyaudio.rs/topic/5251-mosfet-trioda-mju-folover-verzija/

[kefalo81]

44250koji je to projekat koji si ti radio?Da li je neka od već pomenutih šema?kutijicu bombona hoću da nedjem jer sam odlučio da pravim cmoy koji ću koristiti za svoj mp3 player a usput ću lemiti i vidjeti šta mogu.Naravno i dalje ću da se obrazujem , tj čitam i povezujem. Tu primjedba stoji.DO prije par dana je bilo hoću sve i hoću odmah. Sad sam malo usporio. Više ću naučiti uz rad , a ovaj cmoy neće doći više od 2000 dinara .Razlog je i taj što je teško to čitati na suvo.Ovako će biti , dodjem do montaže otpornika, pročitam sve o njemu i onda lemim.A drugi problem je i vrijeme, evo nikako da kupim djelove. Zvao sam kelco, imaju sve sa spiska za cmoy.

[Beli_Ninja]

Sipi,

Moze li ovo tvoje pojacalce za slusalice da se upari sa ovim predpojacalaom?

Planiram da koristim ovo predpojacalo sa Gainclonom, pa rekoh da uguram ovo tvoje predpojacalo za sluske zajedno sa GC u istu kutiju i da izvedem izlaz za sluske na prednju plocu.

Predpojacalo ce biti odvojeno. Imam dovoljno mesta u kutiji i za pojacalo za sluske pa pomislih sto da ne iskoristim prostor.

[Sipi]

Sipi,

Moze li ovo tvoje pojacalce za slusalice da se upari sa ovim predpojacalaom? ...

Generalno da. Jedino sto taj preamp ima previse gaina za gainclone a i Zout mu je previsoka pa nije realno ocekivati vise od osrednjih rezultata...

[Beli_Ninja]

Za Zout ne brinem, jer mi je ulazna impendansa na GC 100k. A sto se tice gaina, pa to cu da vidim / cujem. Znam da sa izlazom iz muzicke kartice nisam mogao da poteram GC na max snagu, napravio sam Aikido sa 12AU7 (ulaz) i E88CC (izlaz) pojacanje bi trebalo da bude oko 9x i Zout oko 400R, i to mi je bilo malo vece pojacanje, mislim da ce ovaj preamp sa 4x biti taman kako treba. Znam da za GC generalno i ne treba preamp, ali eto ko ga sisa nek svira. Inace pricam o LM3886.Dakle, za tvoj head amp moze ovo predpojacalo?

[fixxxer]

I na kraju, ako ulazna impedansa oko 20k nije problem i ako se zeli triodni karakter headamp-a:O samom gain stage-u je vec bilo reci ovde:http://www.diyaudio....olover-verzija/

Odlicno, taman sam hteo da predlozim ali si me preduhitrio :good2:btw, mozda malo povecati Cout kako bi bio allrounder tj i za niskoimpedansne sluske?

[Sipi]

... btw, mozda malo povecati Cout kako bi bio allrounder tj i za niskoimpedansne sluske?

Naravno. Orijentacije radi, 4700uF je vise nego dovoljno za sluske od 16 Oma

[kefalo81]

Evo sam lagano pročitao dio šeme za cmoy.Pomoće mi i ljudi iz kelca.Pitanje.Da li se meni ispravno čini da je kelco jeftiniji od mikroprinca.Da li možda kelco prodaje jeftinije manje kvalitetne stvari pa treba da zazirem od njih?

[sir Oliver]

Da li je neko pravio CMOY i da je zadovoljan?

[ManicP]

Da li se meni ispravno čini da je kelco jeftiniji od mikroprinca.Da li možda kelco prodaje jeftinije manje kvalitetne stvari pa treba da zazirem od njih?

Kako koji artikal. Nešto je jeftinije u Kelcu, nešto u uprincu...Savet je da elektrolitske kondenzatore kupiš u Silkenu, tamo imaš ponešto kršteno, ovi u Kelcu i uprincu su uglavnom najniža klasa.

[kefalo81]

Obzriom da sam pročitao da vodim računa o kvalitetu, molim ako može na pm, da bi izbjegli reklamu , da mi se pošalje šta je dobro od komponenti kopiti kod kog prodavca.Za transformatore imam preporuku za Trafco a evo sad i za kondove.Hvala.PS. Au ja radim blizu Balkanske. Kakva je to radnja, tj mogu li na njih računati na kvalitet i cijenu da tamo uzmem sve ?Doduše sad pravim samo cmoy ali dobro ako pravim da pravim kako treba.Kupujem stvari iz prve i ponešto iz druge tabele http://tangentsoft.net/audio/cmoy-tutorial/parts.html#rs-resistors
