BB DAC - AK4396


bata bane

Preporučeni Komentari

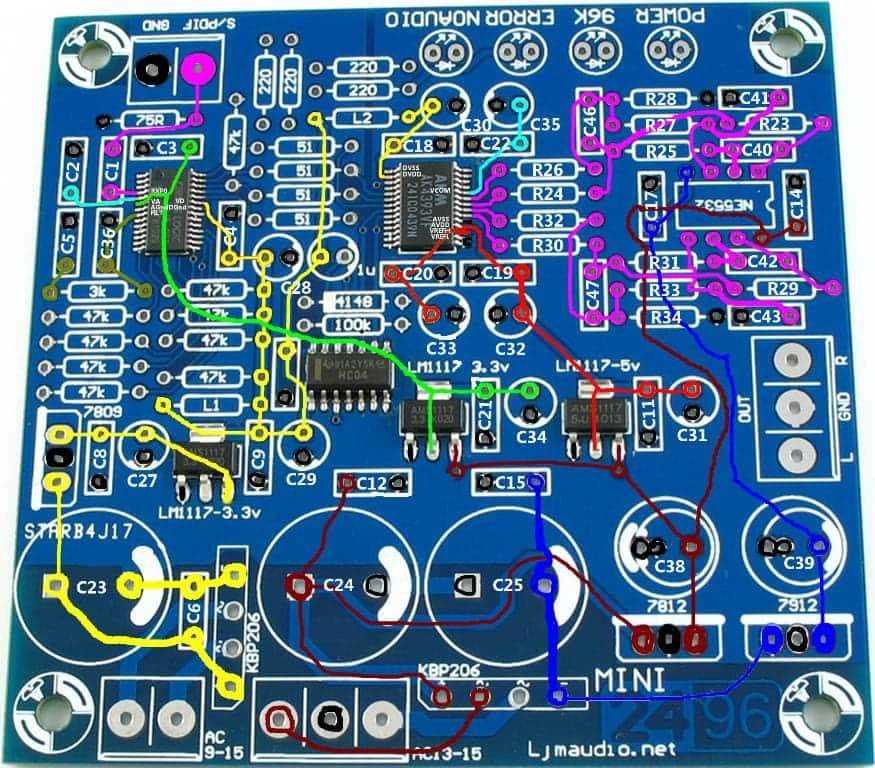

Pa posto je proslo nekoliko dana od mog prethodnog projekta vreme da krenm sa drugim, tekucim, projektom.U pitanju je DAC plocica sa AK4396, polako sam krenu da bockam elemente po njoj, a posto sam ja prilicno "tezak" tip, odlucih da je po svaku cenu "twekujem", cak i po cenu da joj prospem crevca. :wink2:Bitno da se deca zabavljaju. :buehehe:Na slici je izgled plocice sa rasporedom vodova napajanja za digitalni i analogni deo.Samo da napomen, da ce umesto (zabave radi) malih smd stabilizatora od 3,3V i 5V ici mali, malecni shuntovi u formatu 78xx, malo ce da bude ukrstanja, ali boze moj, radio sam i gore stvari. :guitarplayer:


Link to comment
Podeli na ovim sajtovima

  • Odgovora 168
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Pa posto je proslo nekoliko dana od mog prethodnog projekta vreme da krenm sa drugim, tekucim, projektom.U pitanju je DAC plocica sa AK4396, polako sam krenu da bockam elemente po njoj, a posto sam ja prilicno "tezak" tip, odlucih da je po svaku cenu "twekujem", cak i po cenu da joj prospem crevca. :wink2:Bitno da se deca zabavljaju. :buehehe:Na slici je izgled plocice sa rasporedom vodova napajanja za digitalni i analogni deo.Samo da napomen, da ce umesto (zabave radi) malih smd stabilizatora od 3,3V i 5V ici mali, malecni shuntovi u formatu 78xx, malo ce da bude ukrstanja, ali boze moj, radio sam i gore stvari. :guitarplayer:

Nije li Ti na slici AK4393... Onako pitam k'o Perica, možda i ne gledam dobro...

za oti spdif koristi antenske F-konektore , a onda i antenski kablin za isto

F je u mojem iskustvu najgori connector koji sam imao prilike da koristim... ;) Sve sam mu pružao ali je on (opet) pokazivao zube na svakom koraku. Pa oni zvučnički |- su bili bolji... ;)
Link to comment
Podeli na ovim sajtovima

U pitanju je DAC plocica sa AK4396, polako sam krenu da bockam elemente po njoj, a posto sam ja prilicno "tezak" tip, odlucih da je po svaku cenu "twekujem", cak i po cenu da joj prospem crevca. :wink2:Bitno da se deca zabavljaju. :buehehe:

E ako na tu plocicu ne utiras baren dvi male 6H16 za analogni dio, ja cu te se javno odrec :buehehe: :buehehe: :buehehe:
Link to comment
Podeli na ovim sajtovima

za oti spdif koristi antenske F-konektore , a onda i antenski kablin za isto

JA ne znam ni kakao to izgleda, ali doci cu do toga , prvo malo crevca... :wink2:

Nije li Ti na slici AK4393... Onako pitam k'o Perica, možda i ne gledam dobro...

Isto s..., ocu reci ista plocica i rasored elemenata, tako da moye da se koristi za planiranje :whistle2:

E ako na tu plocicu ne utiras baren dvi male 6H16 za analogni dio, ja cu te se javno odrec :buehehe: :buehehe: :buehehe:

Ma lako cu ja sa cevama, smestice se ko bombona, mene vise brinu te 000II0I0IIII0I0II00.... :guitarplayer:
Link to comment
Podeli na ovim sajtovima

ovo strpas na sasiju :a ovim dovedes :

Sad sam sfateo, mislim da cak imam kuci jedan par :oke:A evo i jedna jos slikice kako iygleda ground plane ugrubo


Link to comment
Podeli na ovim sajtovima

Bo te groundplane, znaš... ...oće da provoza bonsek po pločici pa to ti je. :sarcastic_hand:Nešto sam kontemplirao na tu temu mase i došao do zaključka da taj ground plane i ne može bog zna kolijo da se opravi, a i nije loš.Možda bi bilo malko bolje da se mase kondova C18 i C30 ne vežu na masu kod DAC-a nego da se vrnu žičicom na masu kod skroz levog LM1117-3,3V, mada od toga vrlo verovatno ne bude velika fajda, al bar strujica kroz pomenute kondove da se ne vrti oko DAC-a.

Link to comment
Podeli na ovim sajtovima

Bo te groundplane, znaš... ...oće da provoza bonsek po pločici pa to ti je. :sarcastic_hand:

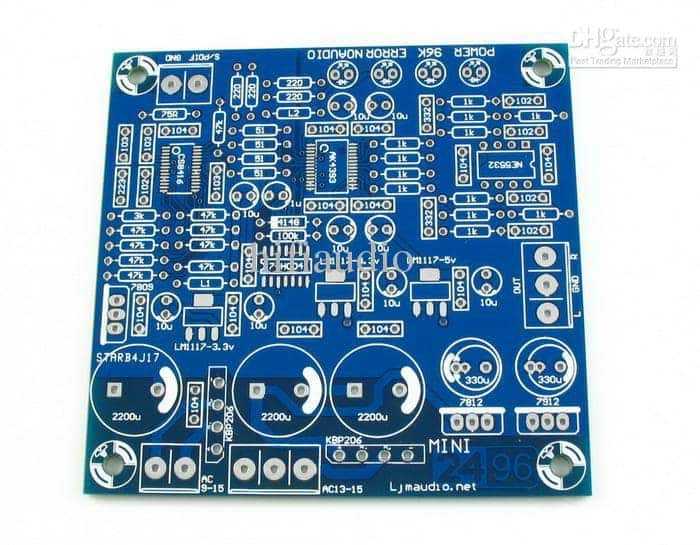

Imam ja bolju spravicu, onu sto radi bzzzzzz,bzzzzzz, pa tako 30k puta, ima ko kroz puter da prodjem, samo da vidim kojom rutom :buehehe:A evo i klot varijante...


Link to comment
Podeli na ovim sajtovima

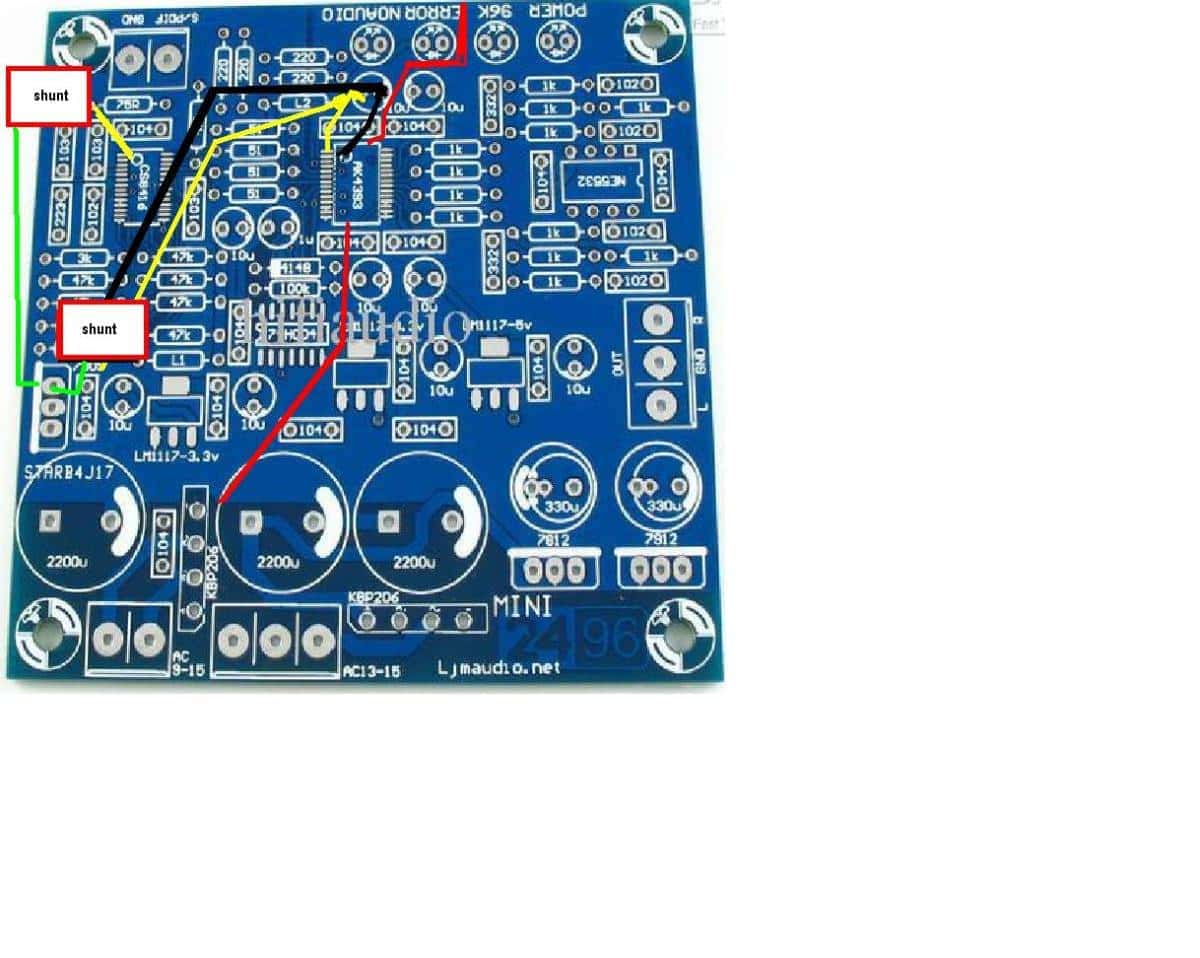

evo kako izgleda moja zamisao odvajanja masa....crvena linija je mesto secenja gp-ashutovi sa digitalne strane su predvidjeni i za dac i za spdif...sa tim sto bi direktno sa shuta ya dac vukao digitalnu masu da dig mase dac-a :phil_04:


Link to comment
Podeli na ovim sajtovima

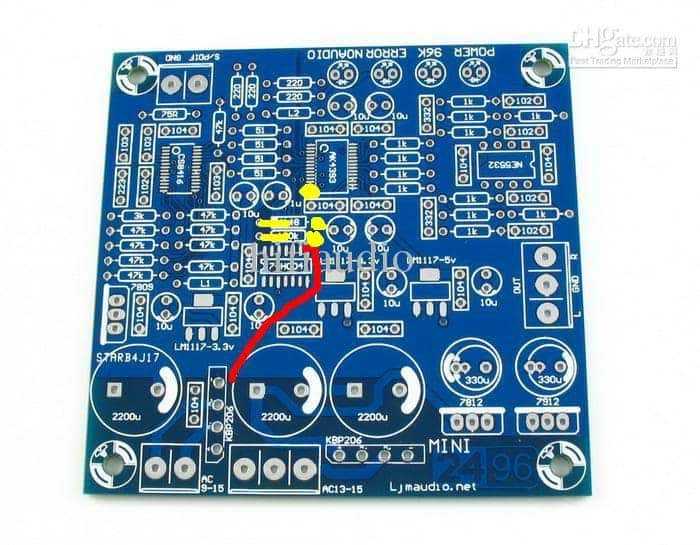

Koko ja vidim, ruta za pilanje bi bila otprilike ova (+ ono sa kondom od malopre) da se digitalna i analogna masa odvoje koliko je to moguće:

Postavljena slika

Ostalo je pitanje tačke spajanja...

Link to comment
Podeli na ovim sajtovima

E ako na tu plocicu ne utiras baren dvi male 6H16 za analogni dio, ja cu te se javno odrec :buehehe: :buehehe: :buehehe:

Кажем ја ББ,ономад,Бане узми RS1003 и уживај....Ево сад је сконто шта сам му причо.За 6н16 му рекох још пре ономад,можда сад почне да их се присећа.Што ли сам ово написао?
Link to comment
Podeli na ovim sajtovima

Pa namerno sam produzio zato sto se dac i sa donje strane kaci za masu, a i dioda i otpornik ne znam jel treba da budu sa iste strane mase...

U pravu si, dioda i otpornik treba da ostanu na digitalnoj strani, trebalo bi onda seći iznad njih, ne ispod.
Link to comment
Podeli na ovim sajtovima

Ovakvu punu plocicu sam dao Gagiju na slusanje pa moze da kaze utiske. Ja sam imao problema sa reset kolom pa sam stavio Schmitt trigerovanu verziju 74HC14D koja je resila problem.

rek`o sam im, al` mi ne veruju.. ne smedu da cuju, buljune jedne! :wild:
Link to comment
Podeli na ovim sajtovima

Ovakvu punu plocicu sam dao Gagiju na slusanje pa moze da kaze utiske. Ja sam imao problema sa reset kolom pa sam stavio Schmitt trigerovanu verziju 74HC14D koja je resila problem.

Merkao sam i nju da zamenim , ali cu morati da nosim negde da je izvade, mlogo mi sitno...

Кажем ја ББ,ономад,Бане узми RS1003 и уживај....Ево сад је сконто шта сам му причо.За 6н16 му рекох још пре ономад,можда сад почне да их се присећа.Што ли сам ово написао?

Zato sto iz tebe govori iskustvo od stotine leta... :buehehe:

rek`o sam im, al` mi ne veruju.. ne smedu da cuju, buljune jedne! :wild:

E, sedi tu i smrudckaj u cosku, dok ne stigne azdaha sa sedam glava i sedam binjisah... :guitarplayer:Polako mi se secuje sta cu da uradim, alat je vec tu...jos samo da stvorim uslove za rad....
Link to comment
Podeli na ovim sajtovima

E, sedi tu i smrudckaj u cosku, dok ne stigne azdaha sa sedam glava i sedam binjisah... :guitarplayer:

e tinjalice jedna od co`eka! ima da te ispecem na ringli kad dodjes.. k`a luka za supu :D
