Aleph L 1.0

[zocky]

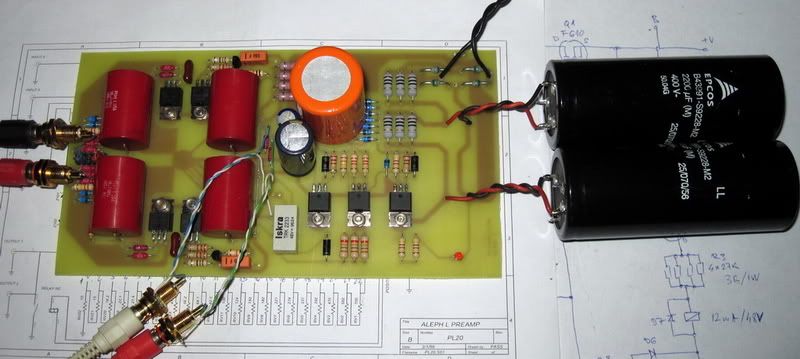

Ovaj preamp je dugo stajao na "too doo" listi... konačno je i on ugledao svetlost dana, da nije pritisla ova 'ladnoća, ko zna dal' bi...

Izbor je pao na sklop koji je aktivan u celom opsegu "volume" regulacije.

Zahvaljujem Igoru na ovom lepom preklopniku, poklon je došao u pravom trenutku i u dobroj meri ubrzao realizaciju preampa.

[zocky]

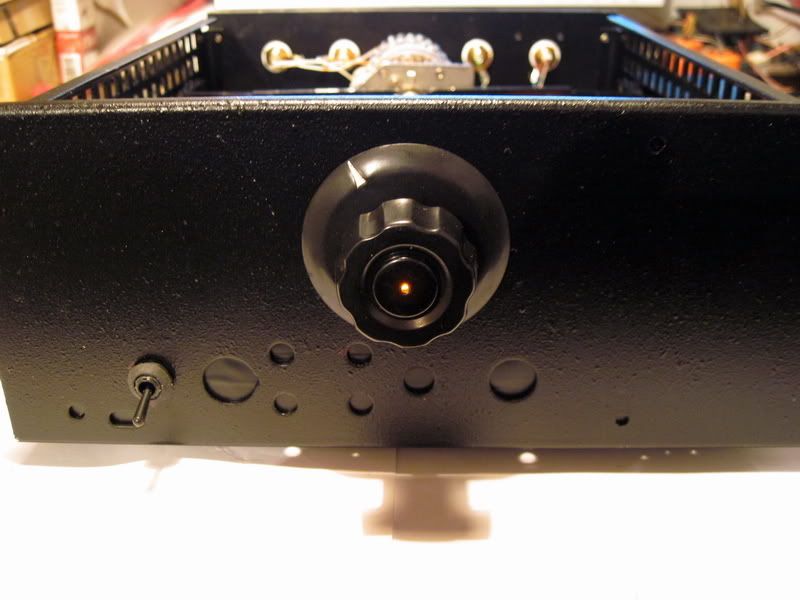

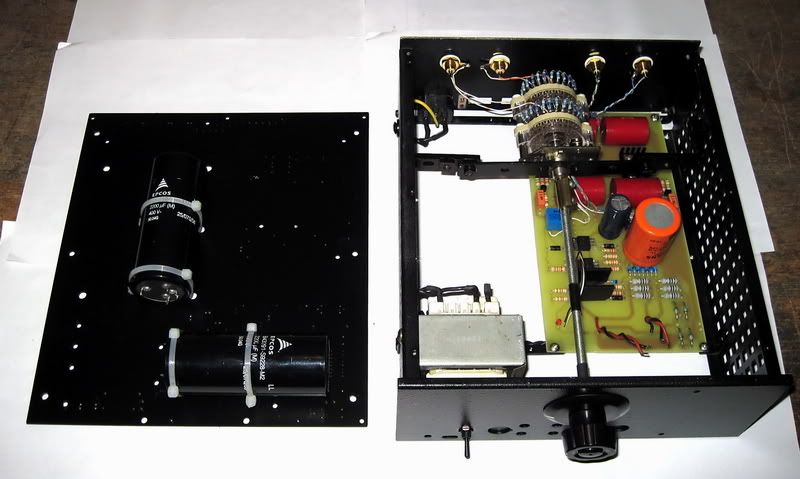

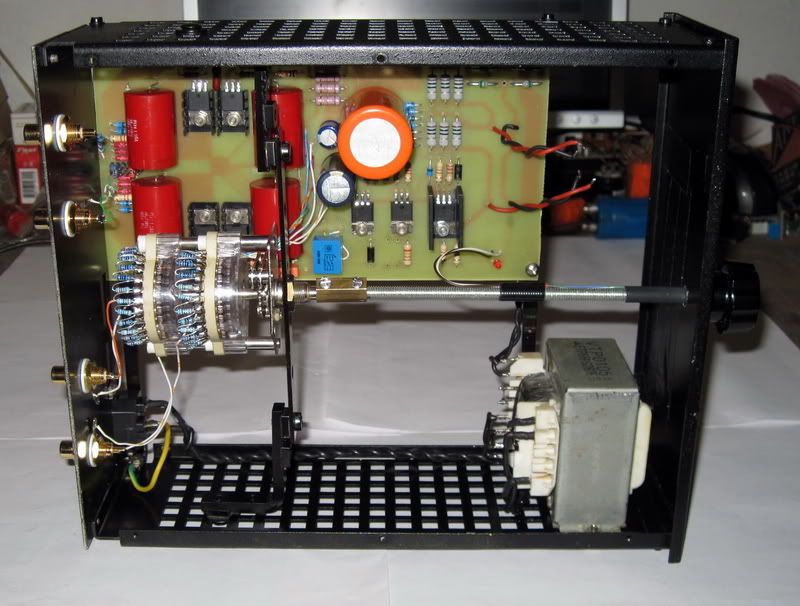

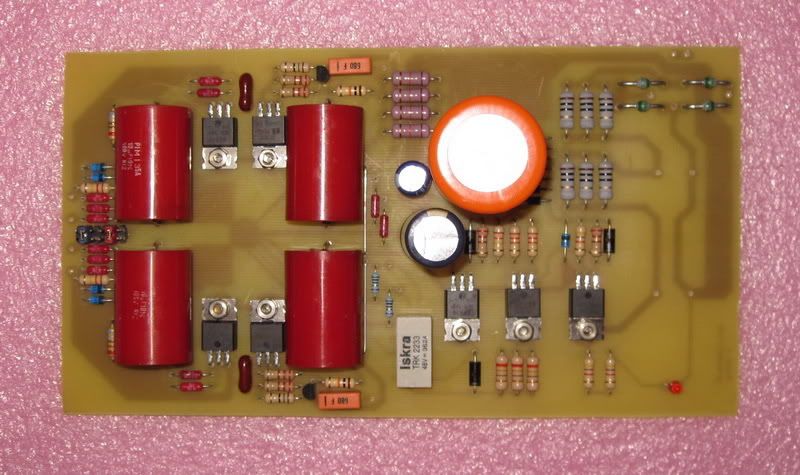

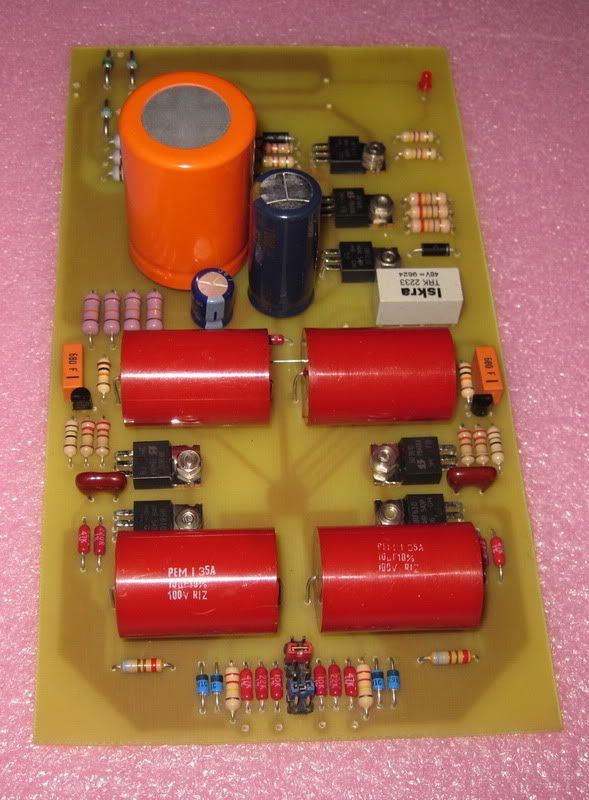

Kutija preampa je reciklirana od starog ispravljača, blok kondovi i još par sitnica takođe.Ako se zvuk sklopa pokaže kao vredan pažnje uslediće gradnja jedne lepe "babarogice"

[Nesic]

Aleph L 1.0Svaka ti dala kako si ga skockao.Kako svira? Ti beše imaš i 12B4A?

[Ја sam sam]

Напиши нешто о атенуатору.

[milovan1963]

Kutija preampa je reciklirana od starog ispravljača, blok kondovi i još par sitnica takođe.Ako se zvuk sklopa pokaže kao vredan pažnje uslediće gradnja jedne lepe "babarogice"

Extra, bogami za takav atenuator si stvarno zaduzen...

[zocky]

Aleph L 1.0Svaka ti dala kako si ga skockao.Kako svira? Ti beše imaš i 12B4A?

Svira za ne verovati dobro obzirom da je selekcija komponenti, pre svega kondova na putu signala, od onog što se zateklo u radionici.Verujem da će sa belim Mundorfima ili nekim drugim MKP-om umesto onih RIZ MKT-a i kvalitetnijim ožičenjem umesto žice iz CAT5 kabla biti još bolji zvuk.Ma ne mora svaka... :whistle2:Da, i 12B4, blizanac po kutiji... sad ću i 6H30 tako da upakujem... jbg neko ima5MK, ja imam ovo :)Uh. pomislio sam da se ne zove "1,2" ali beše neka "dvojka" na šemi...Molim moderaciju da koriguje grešku u naslovu teme.

Напиши нешто о атенуатору.

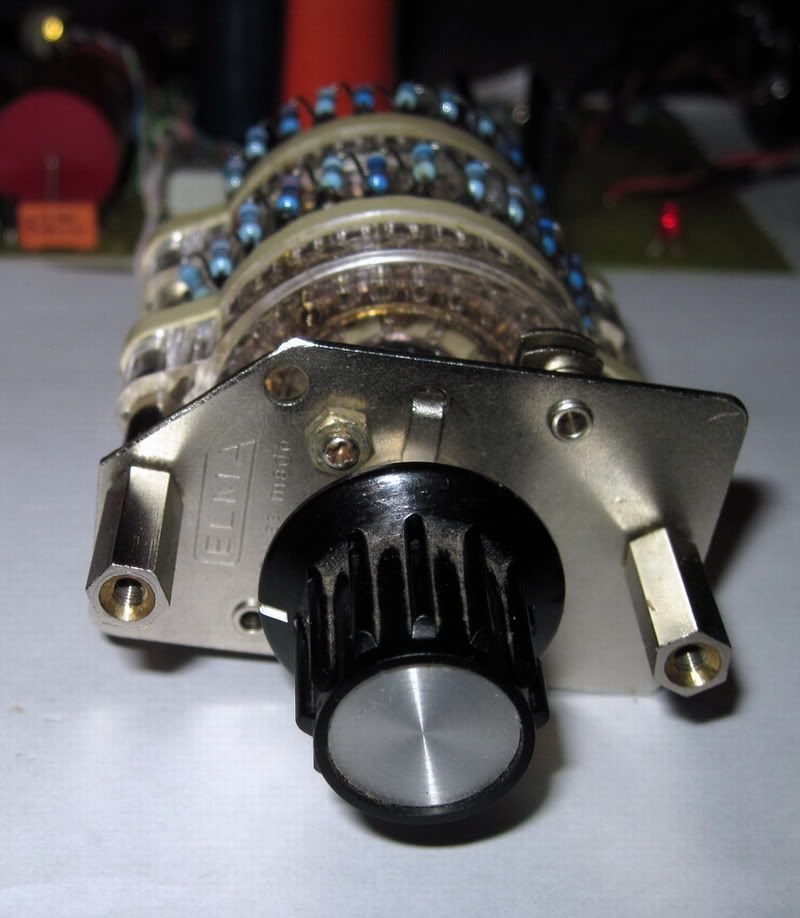

Attenuator je "šant" tipa, preklopnik 2x25, otpornici pristojni metal film iz Elemente ... podatke o vrednostima možeš naći u manualu za "Aleph L 1,0"Odlična je raspodela vrednosti, koraci su baš kako treba, jedino što ne utišava u potpunosti zvuk jer je 10R prema masi na prvom preklopu. Nije frka, ne smeta, čak bi i u "noćnom" slušanju bilo suviše tiho to što se čuje.

Extra, bogami za takav atenuator si stvarno zaduzen...

Dobio sam ga na poklon kao izraz zahvalnosti... no i bez toga bih pomogao koliko mogu. Slažem se, nije sporno da sam Elmicom zadužen i biće mi drago da se Igoru nečim korisnim revanširam.

[Ја sam sam]

Хвала.

[zocky]

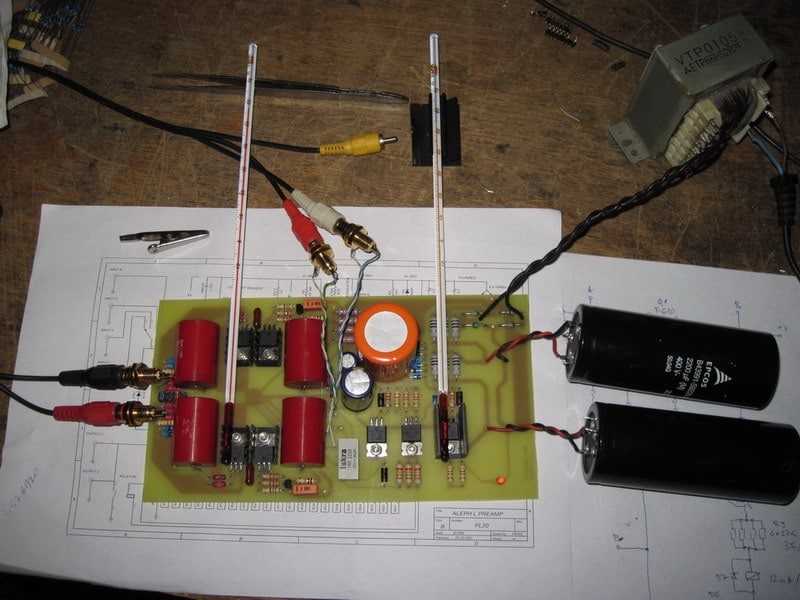

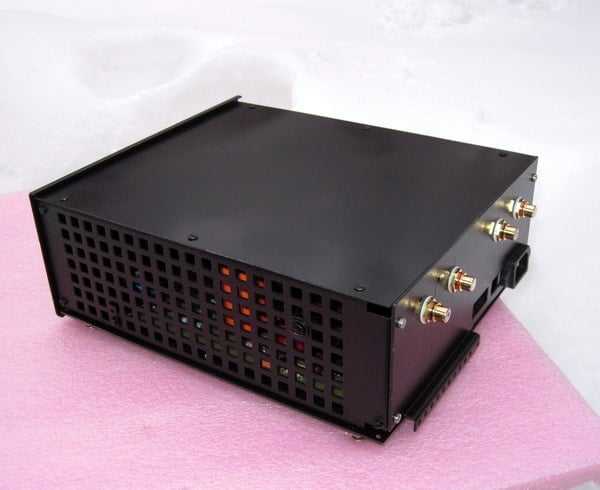

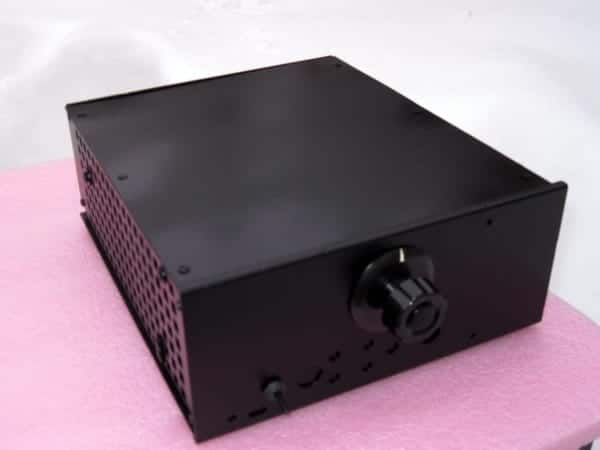

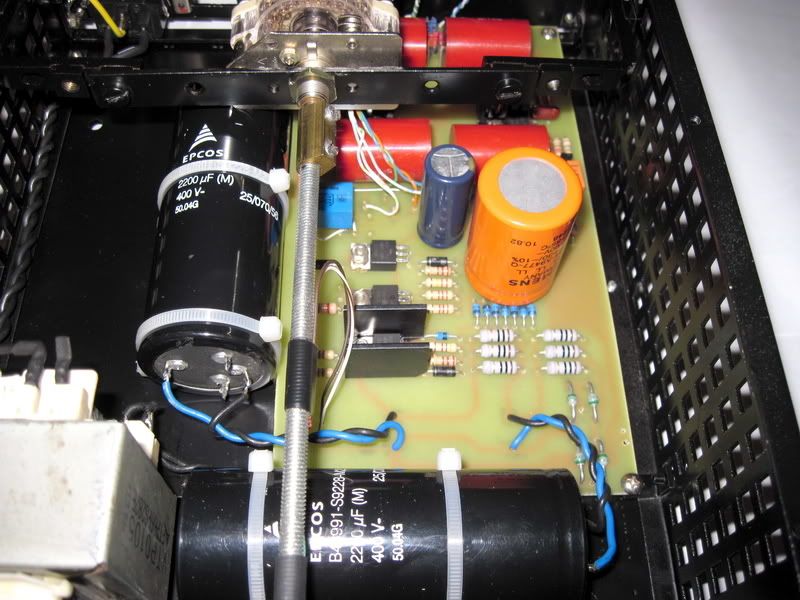

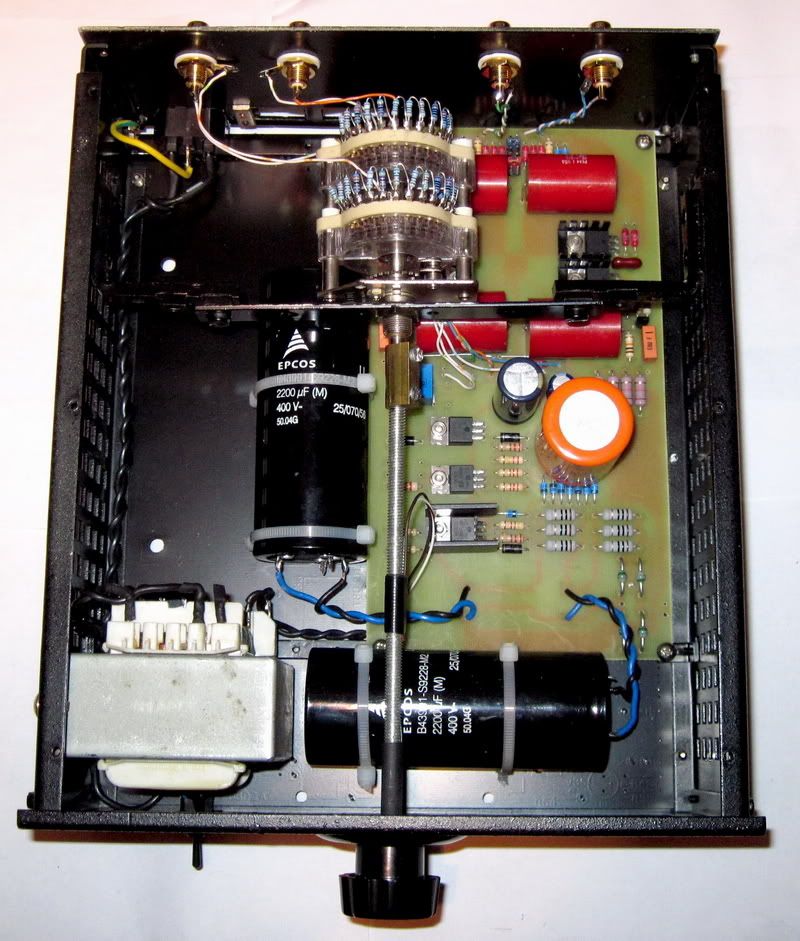

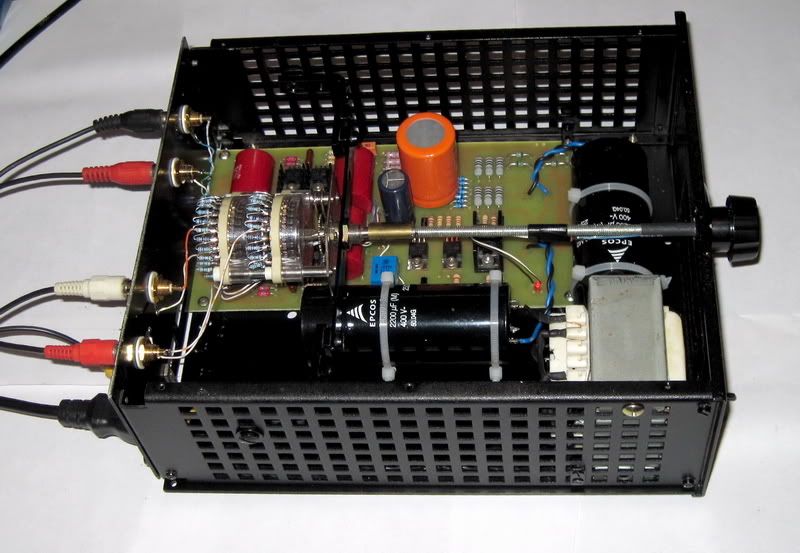

Evo još par slikica, crno-bela kompozicija sa snežnim ambijentom

Nešto razmišljam pod još svežim utiskom sa današnjeg slušanja ovog preampa, mogao bi i jedan P 1,7 da padne u dogledno vreme...

Tim pre što je ovaj uređaj otišo na poklon mom ortaku u znak zahvalnosti za trud oko mojih zvučnika

P. S. Zahvalnost => Pay It Forward

Možda je to stvarno dobar način da se svet učini boljim mestom za život.

[Sipi]

Odlicno Zocky, L 1.2 je neopravdano medju manje popularnim konstrukcijama, mozda zbog neuobicajene ideje autora da preamp do nekog nivoa bude pasivan a tek nakon toga aktivan kao i zbog postavljanja atenuatora na izlaz preampa sto nije sjajna ideja za svako pojacalo koje bi doslo posle njega.Gain stage L 1.2 je u svakom slucaju odlican, verujem da se drugar bash obradovao

[Nesic]

Aj se dogovorite koja je verzija L preampa u pitanju

[Sipi]

Ja sam shvatio da je u pitanju L 1.2 tj ovaj:Zocky nek' kaze jel taj ili L 1.0 (BOZ sa CCS-om kao radnim opterecenjem plus lokalni feedback sa Draina na Gate - tzv. Schade veza)

[Nesic]

Izbor je pao na sklop koji je aktivan u celom opsegu "volume" regulacije.

L 1.0 je ovaj rad, Zoki je pogrešio u naslovu.

[Zen Mod]

naslov editovan

ZM

[Nesic]

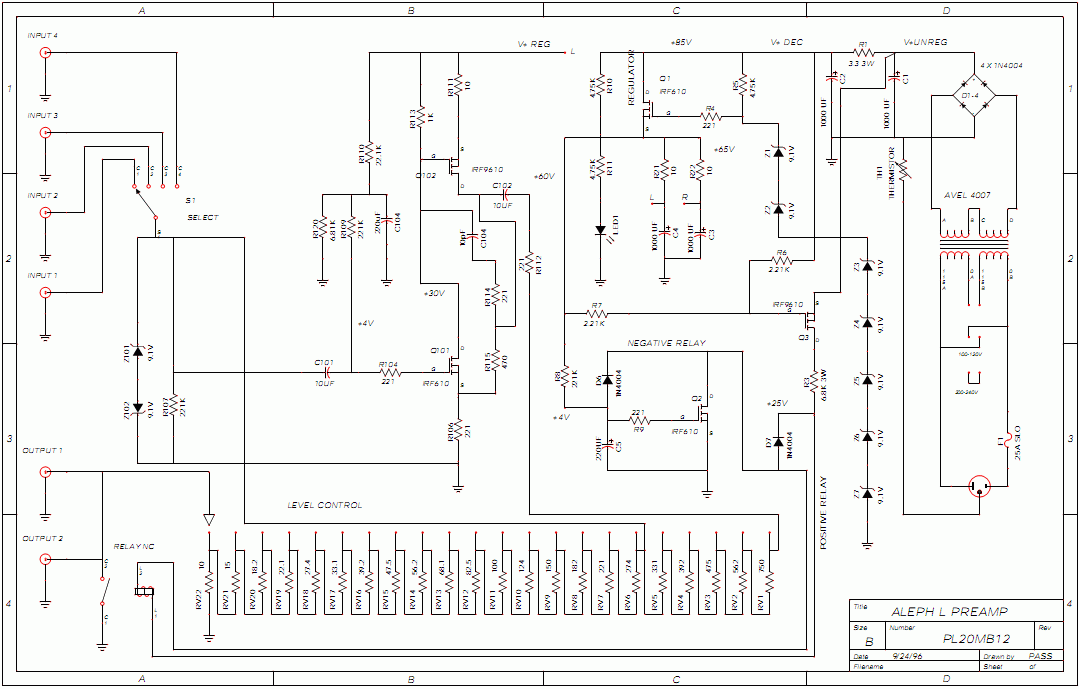

L 1.0

[Zen Mod]

ta dva mosfeta valja makice oladiti , jerbo je na svakom oko 1W4 disipacijeu slucaju da se pravi jos koji primerak , valja razmisliti o kaskodiranju gain mosfeta nekim lepim bipolarcicem ili mosfetom , cisto da se ubije Herr Muellera o shunt napajanju da ne drobim .....

[zocky]

L 1.0

To je taj, njega sam pravio.

ta dva mosfeta valja makice oladiti , jerbo je na svakom oko 1W4 disipacijeu slucaju da se pravi jos koji primerak , valja razmisliti o kaskodiranju gain mosfeta nekim lepim bipolarcicem ili mosfetom , cisto da se ubije Herr Muellera o shunt napajanju da ne drobim .....

Greju se ko blesavi! Skoro 60 Celzijusa na sobnih 15. Pri onako visokom naponu napajanja (60VDC), 40mA nije nimalo naivna struja...Ne znam kako je to rešeno u originalnom uređaju, nisam nigde na net-u pronašao slike, znam da je ona druga varijanta (pola aktivan-pola pasivan) bez hladnjaka, hladi se samo bakrom sa pločice... zbog toga i nisam predvideo nikakve hladnjake pa sam kasnije morao da ubacim makar ove male koji se vide na slikama.Praviće se još jedan ali ovog puta P1,7.Valjda će to biti bolje nego da se ovaj kaskodira ili pogrešno razmišljam?Što se napajanja tiče, postojala je ideja da se posle izrade klona proba sa šant regulatorom i to sa Shunty-em koji trenutno goni Kanedu ali bi trebalo dosta toga da se promeni... nisam analizirao šta sve nit' da li uopšte može sa njim da se dobije 60V na izlazu.Videćemo u kom pravcu će ovaj preamp dalje da se "razvija", izvesno je da neće ostati na ovome kakav je trenutno.

[Sipi]

... Videćemo u kom pravcu će ovaj preamp dalje da se "razvija", izvesno je da neće ostati na ovome kakav je trenutno.

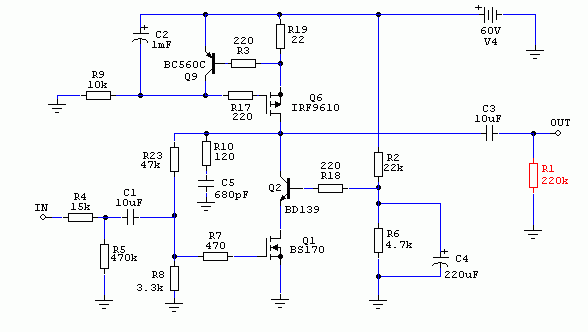

Kad je vec tako, onda idemo dalje...L1.0 je zanimljiva konstrukcija utoliko sto uvodjenje lokalne povratne sprege R23/R4 menja izlaznu karakteristiku pojacavackog MOSFETa Q1 tako da ona od standardne, "pentodne", postaje "triodna". Problem je sto standardni Q1 (IRF610) ima prilicno veliki parazitni kapacitet koji sa R4 (koji ujedno odredjuje i ulazni otpor preampa) gradi dosta nezgodan filter niskog propusta koji pocinje da uvrce fazu signala vec u podrucju srednjeg tonskog opsega. Logican korak je da to izbegnemo izborom Q1 sa mnogo manjim paraz. kapacitetom (BS170 - u Mikroprincu je 11 dinara). BS170 je male snage (Pd_max = 850mW) pa cemo da smanjimo struju CCS-a na 30-ak mA (R19=22R) i da uvedemo kaskodu (Q2=BD139) cime resavamo i problem disipacije (na Q1 Vds ostaje samo 10V) kao i negativan uticaj Milerovog efekta (izoblicenja nastala modulacijom paraz. kapaciteta Q1). Ovako dobijamo mnogo linearniji preamp na ciji ulaz mozemo da stavimo pot/atenuator ali sa JFET bufferom (tipa B1) izmedju pota i ulaza u preamp. Pot na ulazu bez buffera bi menjanjem nivoa menjao i pojacanje preampa i frekventi/fazni odziv a sam pot na izlazu drasticno povecava izlazni otpor preampa sto mnogim ampovima nece prijati (pride, u takvoj vezi preamp nepotrebno stalno radi pod "punim gasom").Vrednost R8 zavisi od karakteristika MOSFETa (Vgs @ Id=30mA) i bice u opsegu od 3k3 do 4k7 kako bi smo na kolektoru Q2 dobili oko 35V.

[Beli_Ninja]

http://www.youtube.com/watch?v=ebpvogwm3dcSipi je dao primer kako treba predstavljati seme.Sipi svaka cast. Jes da se ja ne razumem i ne znam da ti prokomentarisem semu ali je lepo kad znas sta i kako radi u toj semi.Molim gospodu sa predznanjem da ovako predstavljaju seme da bi i mi laici ukapirali nekad nesto

[Daudio]

Sipi je dao primer kako treba predstavljati seme.Sipi svaka cast. Jes da se ja ne razumem i ne znam da ti prokomentarisem semu ali je lepo kad znas sta i kako radi u toj semi.Molim gospodu sa predznanjem da ovako predstavljaju seme da bi i mi laici ukapirali nekad nesto

Лако је знати међу онима који ништа незнају...А и морао је цига да га пропита кад му је продавао имжењерску диплому,па је понешто научио.

[dlalkovic]

Sta mislite o ideji da se atenuator uradi sa 22 relea? Ili neki manji broj, sa drugacijim atenuatorom?

[zocky]

Ne vidim razlog zašto ne bi moglo releima, naravno nekim kvalitetnim. Za stvarno dobar preklopnik treba gomila para, ako to ne može da se priušti, dobar relej je prvi sledeći izbor.Mislim da bi vredelo da se umesto ovog serijskog tipa atenuatora napravi "ladder", jeste skuplji za izvođenje ali se broj otpornika na putu signala svodi na jedan komad a promena njegove ulazne impedanse nije drastična u zavisnosti od položaja.

[guja011]

kakav je to preklopnik od 25 položaja??
