DIY OTL 6C33C

[MARSAUDIO]

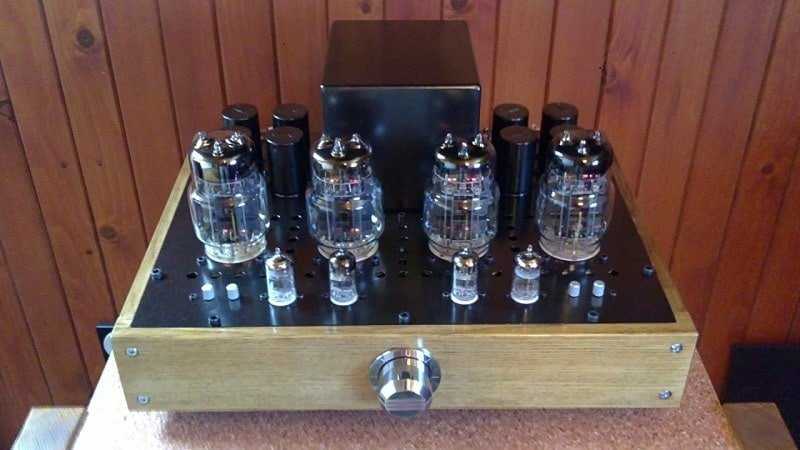

Ovaj OTL je napravio moj drug Janez (valda Slovenac ). Sve od kraja - od razvoja do kraja je njegov rad. Planiram, da budem tržio ovaj OTL kao DIY KIT komplet. Ulazi su balansirani. Na ulazu je 6N23P, kao driver koristi se ECC82 od WH (prodao mi ih je vaš drug Dejan K.). Interstage kodenzatori koriste se Jantzen Audio Z-superior. Od cevi smo probali na ulazi 6922, 6N1P-VI, 6N1P i 6N23P, najbolja je bila 6N23P a onda 6N1P-VI,.. ECC82 smo probali EI Niš, WH i neke noname. WH je najbolja za Jazz i klasiku ima i najbolju dinamiku, a EI za rock.Sad se zajedno dogovaramo šta bi bilo još dobro srediti. U planu imamo, da napravimo još nebalansiran ulaz, sed čemo probat za tranformatorima i sa BB DRV134. Možda budemo napravili i variantu sa samo 2 stupnjeva - sa 6C45P na ulazu.više slika na:http://audiodiy.org/viewtopic.php?f=10&t=542

[zerowaf]

Lijepi pozdrav, Marsaudio!Može li se vidjeti neka shema ili pokoja slučica tokom same izrade?(Da ne bude samo oglas!)

[MARSAUDIO]

Lijepi pozdrav, Marsaudio!Može li se vidjeti neka shema ili pokoja slučica tokom same izrade?(Da ne bude samo oglas!)

svakako da može

[machinori]

Bata Baneeeeeeee...

[sstrsat]

Vrlo male (debelo premale) struje driverskih cijevi

[Ја sam sam]

(Da ne bude samo oglas!)

Што се мене тиче неће, ал изгледа лепо!

[zerowaf]

svakako da može

Hvala! Nisam majstor, ali volim malo gledati u šeme!

Што се мене тиче неће, ал изгледа лепо!

Stvarno je lijepo pojačalo! Ne smeta me oglas, nego sam stvarno htjeo vidjeti i saznati više.Po svoj prilici, a veselim se tomu, ću i saznati više jer je barba* Sstrsat već snimio shemu. * Negdje prije si prigovorio za "barba" da nisi toliko star - naravno da nisi! Barba si po znanju, a ne po godinama.

[чика-Брка]

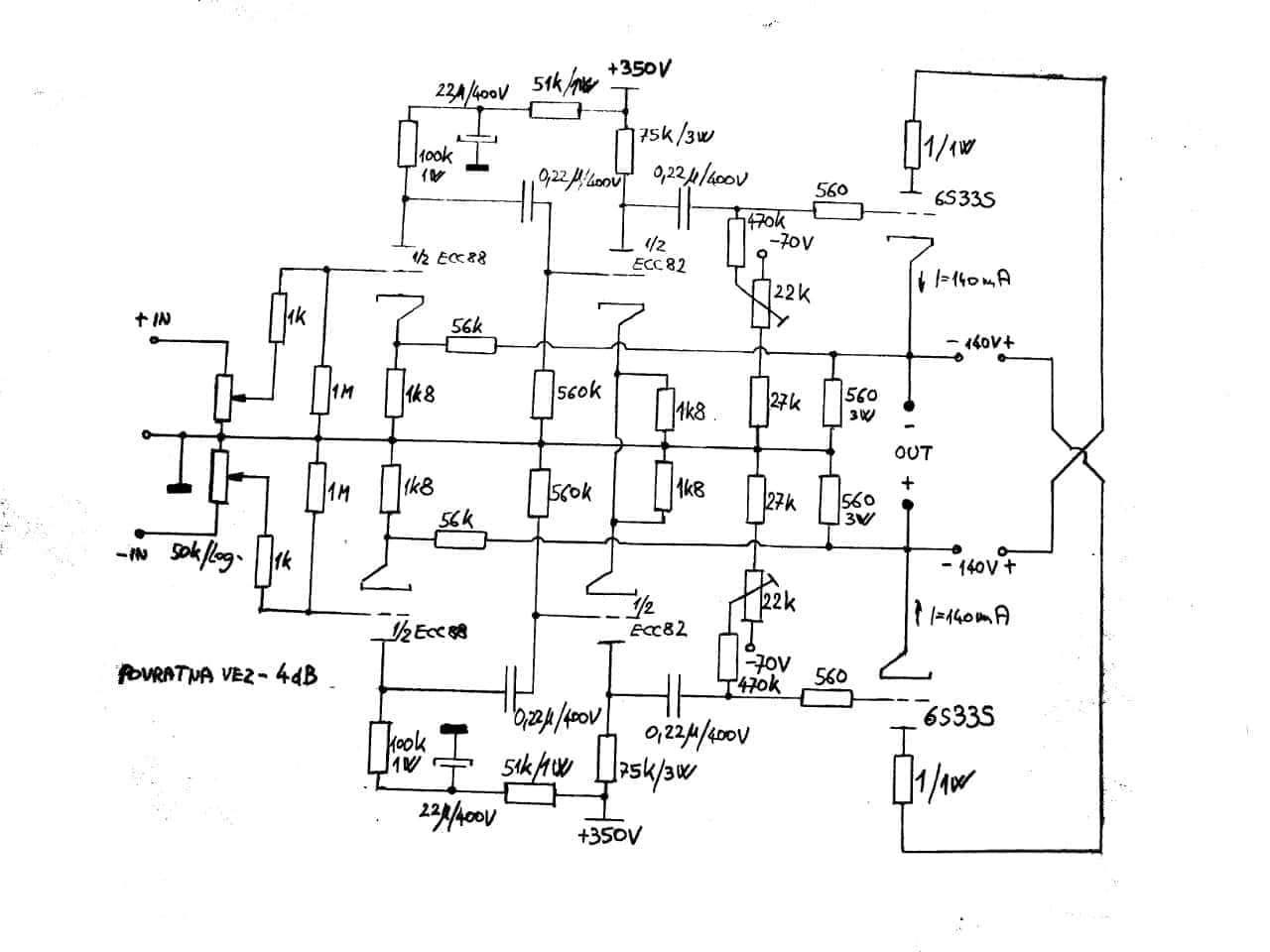

kolega sstrsat ima skroz drugaciju konfiguraciju svog pojacala.semu video i nema se tu sta ni dodat' ni oduzet'. ova sema jesasvim o.k., po mom misljenju neadekvatni anodni otpornicina ECC88 i ECC82. ali konstruktor zna zasto je to tako uradjeno.moje skromno misljenje, ne uzeti ga nikako za zlo.

[sstrsat]

Ni to nikakvo uzimanje za zlo nego najkraci osvrt na shemu.

Cemu ic delat OTL (koji sam po sebi pita znatne solde) a onda ga zakinut u nekim stvarima. Sad, ako netko smatra da je pokoji mA struje kroz drivericu dovoljan za kvalitetno pogonit 6C33, taj je vec u startu osudil svoj rad na daleko slabije rezultate nego ca se mogu dobit.

[MARSAUDIO]

Ni to nikakvo uzimanje za zlo nego najkraci osvrt na shemu.

Cemu ic delat OTL (koji sam po sebi pita znatne solde) a onda ga zakinut u nekim stvarima. Sad, ako netko smatra da je pokoji mA struje kroz drivericu dovoljan za kvalitetno pogonit 6C33, taj je vec u startu osudil svoj rad na daleko slabije rezultate nego ca se mogu dobit.

A koju drivericu bi vi stavili i koliko struje bi bilo treba? Sa Janezom smo razgovarali o 6N6P, a postoji mogučnost, da probamo i 6C45P pošto imam dosti ovih cevi.

[sstrsat]

A koju drivericu bi vi stavili i koliko struje bi bilo treba? Sa Janezom smo razgovarali o 6N6P, a postoji mogučnost, da probamo i 6C45P pošto imam dosti ovih cevi.

Ne fali izbora cijevi za to, manje vise svaka koja moze progurat malo vecu struju ce to dobro odbavit. Naravno, pozeljno je da ima i cim vecu linearnost. Znaci tu bi dosle u obzir uglavnom strmije duple triode ili triode ili video pentode vezane u triodni spoj. Da ih sad pojedinacno ne nabrajam, virujen da je svakome jasno na koje cijevi mislin. Osobno koristin u svom OTLu ECC88 u SRPPu za pogon 6C33 ali dobro nalozenu strujom (i sa jos nekim topoloskim cakama oko sirine propusnog opsega). Naravno, jace cijevi mogu bez problema ic pa tako i 6H6 za koju pitas. Ali 6C45 ti ne bin preporucil ako nisi na "ti" sa svim cakama iz RF tehnike jer ona moze jako lako prooscilirat. Ali ako je znas ukrotit, bila bi izvrsna.A i direktno grijana pentoda 4P1L u triodnom spoju bi odlicno obavila posal. Izbora stvarno ne faliI jos nesto, kod ovog ampa ipak triba stavit jacu povratnu vezu da mu izlazni otpor dojde u prihvatljivije granice. Ja inace nisan pobornik povratne veze i izbigavan je di god mogu ali ovdi je ipak neophodna I da, nemoj mi se obracat sa "vi". Ja stojin na tomu da va forumskoj komunikaciji moze postojat samo obracanje sa "ti"

[mlavski]

Lepo izgleda samo me interesuje koliki su kondezatori, jer je jedan moj prijatelj napravio skoro isti ovakav otl sa kondezatorima 4x2700uf i misli da bi mozda moglo i malo veći.

[BANAT]

Marsaudio cestitam ti na zavrsenom OTL Tube Amp -u !!! Eto i par pitanja za tebe : Kakve zvucnike koristis uz ove OTL Amp - ove ? i koje impedanse ? Kakve su ti slusne impresije i utisci takve kombinacije ? S obzirom da se licno zanimam za DIY OTL PPP (Circlotron ) concept eto i par mojih dobronamernih sugestija sta bi eventualno trebalo popraviti na prilozenoj schemi ( uredjajima ) : 1) Sprezne kondenzatore sa anoda driverske Ecc 82 - 0,22 uF / 400 V zameniti sa nekim blokcima od bar 0,47 - 1 uF / 1600 V - MKP , cenim da je tu napravljen propust jer ako se slucajno desi da budu ukljuceni B+ drivera od +350 V i - 70 V od bias-a izlaza na `` hladne cevi `` imaces oko 400 V razlike na tim blokcima i rezultat moze biti katastrofalan (proboj blokaca ) i u delicu sekunde - Booom !!! 2 ) Zastitne otpore 1 ohm / 1 W prebaciti iz kola Anoda u kolo Katoda 6c33c - b izlaznog balansiranog Circlotron mosta .3 ) Odvojiti dva otpora 1k8 iz kola diferencijalnog poj. / Drivera sa mase i zameniti ga zajednickim trimerom reda 50 K , tako da je sada jedan kraj trimera spojen u kolu zajednickih katoda dif poj / drivera dok bi klizac trimera bio spojen na - 70 V tacku iz bias izvora , tada okretanjem tog trimera naci najbolji zvuk , kasnije ga zameniti fixnim otporom . Na ovaj jednostavan i brz nacin se moze znacajno poboljsati diferencijani efekat tog driverskog stepena jer je izlazni Cirlcotron most posebno osetljiv na nejednaku faznu ulaznu razliku amplituda iz pobudnog / driverskog stepena ! Sve ovo opisano ima smisla raditi Samo ako je izvor - 70 V dovoljno isfiltriran i dovoljno `` tvrd `` ! .4 ) Za ulazni stepen isto bih ti predlozio par sitnih izmena sa kojima bi mogao da znacajno poboljsas zvuk tih Amp -ova ali ako zatreba ipak cu ti nacrtati schemu jer bi opisivanje iste bilo preopsirno . Poz i Svako Dobro

[MARSAUDIO]

Bane zdravo,ovo pojačalo napravio je drug Janez. Probali smo ga na njegovom sistemu. Zvučnici imaju samo 4oma. CDP je od Marantza, od kojeg ide signa direktno iz DACa u pojačalo. Zvuk je odličan! Ima svega dovoljno. Ništa previše i ništa premalo. Mogu da kažem, da takog brzog pojačala još nisam slušao. I zbog toga sam se odlučio, da probamo ovo još malo nadgraditi i ponuditi kao KIT sa svima djelovima - uklučno kutiju. Kalkulacija za sada kaže oko 1000€ za KIT. Kakva bude kutija gledaj sliku dole.Sad se radi (zajedno) na verziji 1.1. Razlike od 1.0: driverice idu na 6N6P, kod ulaza dodaje se BB DRV134 za one koji nemaju balansiranog signala.napajalni trafo bude jedan (sada 3 kom)odgovori na tvoja pitanja:1) ova šema je beta šema - kodenzatori koji su Jantzen Audio Z-superior od 1200V, 0.22uF. Probali smo i 0,56uF ali nije bilo razlike. Bolji zvuk (za nijansu) dobije se sa Z-Silver za veći novac. Probali smo i Ruske PIO K40 i K75, Mundorf (ne sečam se koje) i na kraju se odlučili za Z-sup.2) budemo probali u verziji 1.13) tako smo dobili ovo vrijednost4) molimHvala ti za odgovor

[MARSAUDIO]

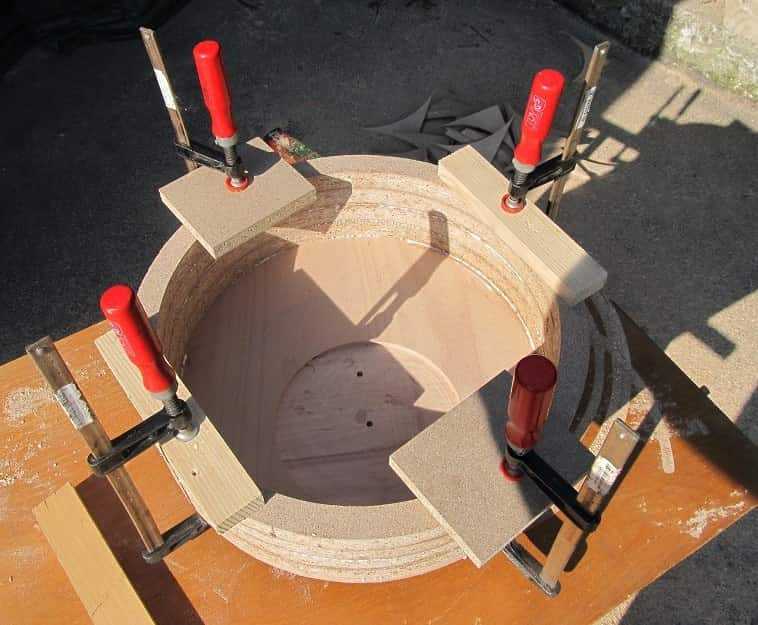

Još nešto,ova kutije počela se radit tek juće i nije još savršena!!! Triba još furnirat. Gore ide aluminij od 3 mm, rupe bude izbušene na laseru. Socket za 6C33C bude onaj dole na slici. Konektori za zvučnike bude oj Jantzen Audia. Pošaljit ču još slika o napredku.

[Zen Mod]

sve lepo i krasno - prezentuj uradak u potpunosti

kad budes fprmirao kit - imas pravo na jedan oglas na forumu - kao i ostali

posle - s obzirom da je firma u pitanju - oglasavanje u placeni oglasni deo foruma

[BANAT]

Bane zdravo,ovo pojačalo napravio je drug Janez. Probali smo ga na njegovom sistemu. Zvučnici imaju samo 4oma. CDP je od Marantza, od kojeg ide signa direktno iz DACa u pojačalo. Zvuk je odličan! Ima svega dovoljno. Ništa previše i ništa premalo. Mogu da kažem, da takog brzog pojačala još nisam slušao. I zbog toga sam se odlučio, da probamo ovo još malo nadgraditi i ponuditi kao KIT sa svima djelovima - uklučno kutiju. Kalkulacija za sada kaže oko 1000€ za KIT. Kakva bude kutija gledaj sliku dole.Sad se radi (zajedno) na verziji 1.1. Razlike od 1.0: driverice idu na 6N6P, kod ulaza dodaje se BB DRV134 za one koji nemaju balansiranog signala.napajalni trafo bude jedan (sada 3 kom)odgovori na tvoja pitanja:1) ova šema je beta šema - kodenzatori koji su Jantzen Audio Z-superior od 1200V, 0.22uF. Probali smo i 0,56uF ali nije bilo razlike. Bolji zvuk (za nijansu) dobije se sa Z-Silver za veći novac. Probali smo i Ruske PIO K40 i K75, Mundorf (ne sečam se koje) i na kraju se odlučili za Z-sup.2) budemo probali u verziji 1.13) tako smo dobili ovo vrijednost4) molimHvala ti za odgovor

OK Marsaudio ! Eto jos par mojih dobronamernih komentara : Na neki nacin bi trebao poslusati taj OTL sa zvucnicima od 8 ohma ili jos bolje sa 16 ohma impedanse ,cenim i skoro sam siguran da ce tu taj OTL tek tada da prosvira i zasija punim sjajem !Izgleda da je nastao mali nesporazum jer sam ja komentarisao vrednosti spreznih kond- ova sa tvoje prvobitne prilozene seme ( 0,22 uF/ 400 VDC ) , ovako kako kazes sa 1200 VDC radnog napona za njih nece biti Nikakvih problema ! ( Booom -a ) Nekog posebnog iskustva sa BB - DRV 134 invertorom SE / BAL licno nemam , ali se po iskustvima i komentarima pojedinih uvazenih clanova ovoga foruma nije nesto posebno zvucno dokazao , ali ti savetujem zato da pogledas ovde na ovome DIY RS sajtu moj post koji opisuje Atmasphere M60 Circlotron Tube Amp , tu je kod tog poznatog OTL Amp-a ulazni SE / BAL ( RCA / XLR ) gain stage uradjen vrlo elegantno , ali isto tako postoje i sasvim drugi tipovi ulaznih Tube Gain Stage- ovi koji omogucavaju podjednako dobro operaciju SE i Balanced ( RCA / XLR ) , nekako ja bar licno izbegavam kod svojih Tube Amp kreacija SS aktivne elemente gde god je to moguce . Ideja da se sva napajanja rade iz istog mreznog trafoa jeste losa ! jer ce izlazni Circlotron most tako u toj konfiguraciji uvek vrsiti odredjen negativan elektricni i zvucni uticaj kroz taj jedini trafo na ostale stepene Amp -a . Taj socket za cev 6c33c jeste onaj Pravi model koji ce zasigurno izdrzati sve strujne i termicke zahteve te izuzetno``vruce`` izlazne cevi na duge staze i ja ga isto tako rado koristim . Puno Uspeha Zelim Willy ( iz Banat - a )

[Fukushima]

1. Stvarno, bez ljutnje, radne tacke trioda prvog i drugog stepena su postavljene skroz bezveze.2. Greota je da stavljate te line driver-e u lampaski uredjaj...3. Pohvala za vizuelni dojam!

[MARSAUDIO]

Nekog posebnog iskustva sa BB - DRV 134 invertorom SE / BAL licno nemam , ali se po iskustvima i komentarima pojedinih uvazenih clanova ovoga foruma nije nesto posebno zvucno dokazao , ali ti savetujem zato da pogledas ovde na ovome DIY RS sajtu moj post koji opisuje Atmasphere M60 Circlotron Tube Amp , tu je kod tog poznatog OTL Amp-a ulazni SE / BAL ( RCA / XLR ) gain stage uradjen vrlo elegantno , ali isto tako postoje i sasvim drugi tipovi ulaznih Tube Gain Stage- ovi koji omogucavaju podjednako dobro operaciju SE i Balanced ( RCA / XLR ) , nekako ja bar licno izbegavam kod svojih Tube Amp kreacija SS aktivne elemente gde god je to moguce . Ideja da se sva napajanja rade iz istog mreznog trafoa jeste losa ! jer ce izlazni Circlotron most tako u toj konfiguraciji uvek vrsiti odredjen negativan elektricni i zvucni uticaj kroz taj jedini trafo na ostale stepene Amp -a .

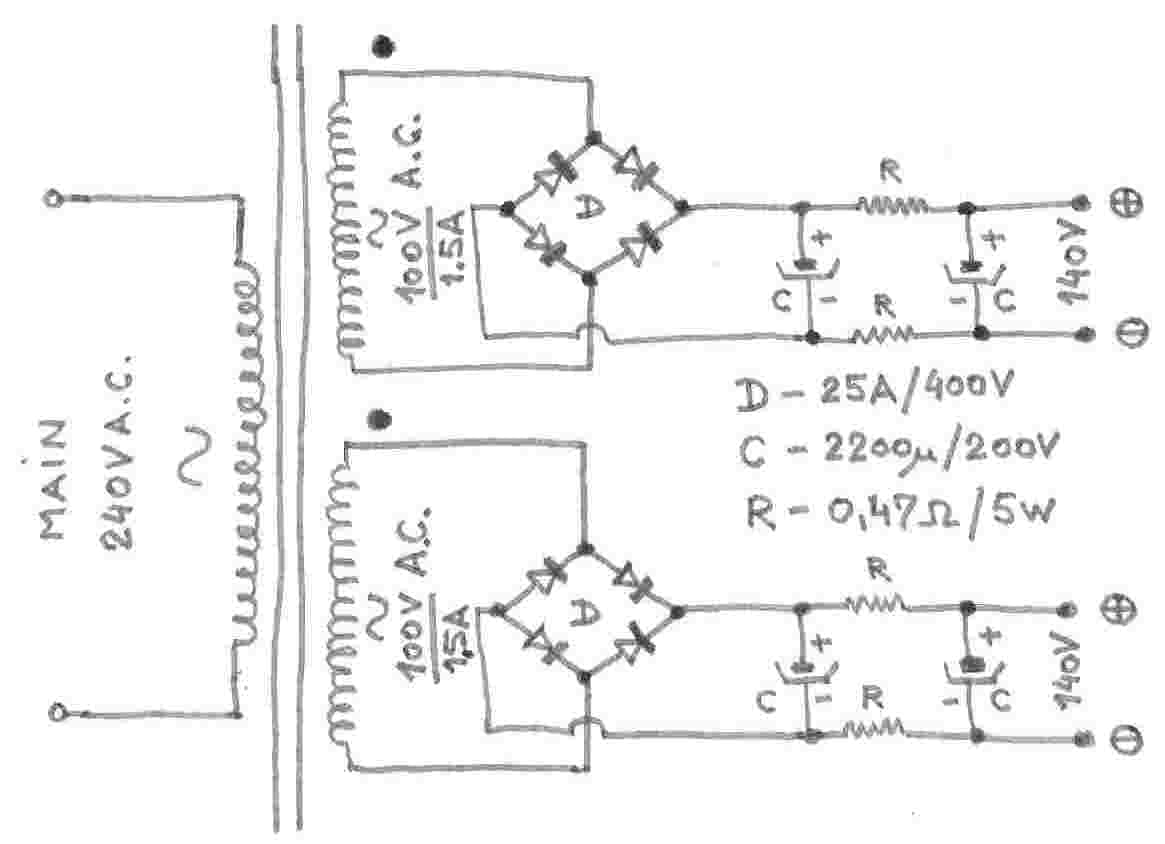

BB DRV134 stavlja se zbog jeftinih CDja koji nemaju XLR. XLR ostaje, a dodaje se DRV134 za nebalansiran ulaz. Tu probačemo i trafo od LL in neki spliter od TUBECADa. Želio bi pusti shemu (TOPOLOGIJU) kakva je. Promjenio bi samo ECC82 sa 6N6P - šta kažeš za to?Hvala za savjet na trafotu. Danas sam promerio kutiju. Ima dovoljno mjesta za 3 transformatore: Jedan za anodu za babuške, drugi za anodu za driverice + Bias, a treči za grijanje. Trošak bude zbog toga veči za 15€ (sitnica)

[BANAT]

BB DRV134 stavlja se zbog jeftinih CDja koji nemaju XLR. XLR ostaje, a dodaje se DRV134 za nebalansiran ulaz. Tu probačemo i trafo od LL in neki spliter od TUBECADa. Želio bi pusti shemu (TOPOLOGIJU) kakva je. Promjenio bi samo ECC82 sa 6N6P - šta kažeš za to?Hvala za savjet na trafotu. Danas sam promerio kutiju. Ima dovoljno mjesta za 3 transformatore: Jedan za anodu za babuške, drugi za anodu za driverice + Bias, a treči za grijanje. Trošak bude zbog toga veči za 15€ (sitnica)

Sto se tice BB = DRV 134 kola ponavljam ti - nemam nekih licnih iskustava sa njim ! Ali opet vredi probati , jer po mom misljenju jeste to neko bolje ( medju )resenje nego neki trafo na ulazu pa makar to bio i LL , cim imas tu bilo kakav trafo cak i na ulazu Amp -a onda to vise nije cisti OTL Amp i mozes ocekivati razne zvucne koloracije tipicne za Audio transformatore .Po mom misljenju bolje je malo promeniti topologiju tog Amp -a tako da na ulazu imas odgovarajuci cisti Tube stepen koji ti omogucuje obe vrste operacije sa podjednakim zvucnim kvalitetom - RCA / XLR - , ipak je taj tvoj Amp Cevni ! Inace u konkretnoj topologiji Amp -a neces nista posebno dobiti zamenom cevi Ecc 82 sa 6N6P cevi ! Tako da Ecc 82 tu moze i ostati , ali zato ti preporucujem da probas tu 6sn7gt ili rusku 6h8c cev , vredi ! Eto i jedna moja schema za ispravljac izlaznog balansiranog Circlotron mosta , crtana je za potrebe DIY Atmasphere M60 OTL Circlotron Amp -a , ali skoro da u potpunosti vazi i za taj tvoj OTL Amp . Ono sto je tu bitno jeste da obratis paznju na spajanje dva zasebna 100 V ~ sekundara sa dva zasebna Greatz ispravljacka mosta - oba moraju da budu spojena medjusobno gledano `` u fazi `` tj. na isti nacin , i to je bitno da bi se izbegao i najmanji moguci brum u zvucniku dobijenog iz izlaznog Cirlcotron stepena ! Znaci bitan je medjusoban pocetak i kraj oba odvojena sekundara tog trafoa i oni su jasno obelezeni na prilozenoj schemi tackama . Poz

[Sipi]

Marsovac, ako bash hoces chip-om da resis unbalanced-to-balanced konverziju signala, uzmi opa1632 odn. THS4131 (Texas Instruments full differential amplifier). U pitanju su zvucno daleko bolji chip-ovi od drv134.

[MARSAUDIO]

Marsovac, ako bash hoces chip-om da resis unbalanced-to-balanced konverziju signala, uzmi opa1632 odn. THS4131 (Texas Instruments full differential amplifier). U pitanju su zvucno daleko bolji chip-ovi od drv134.

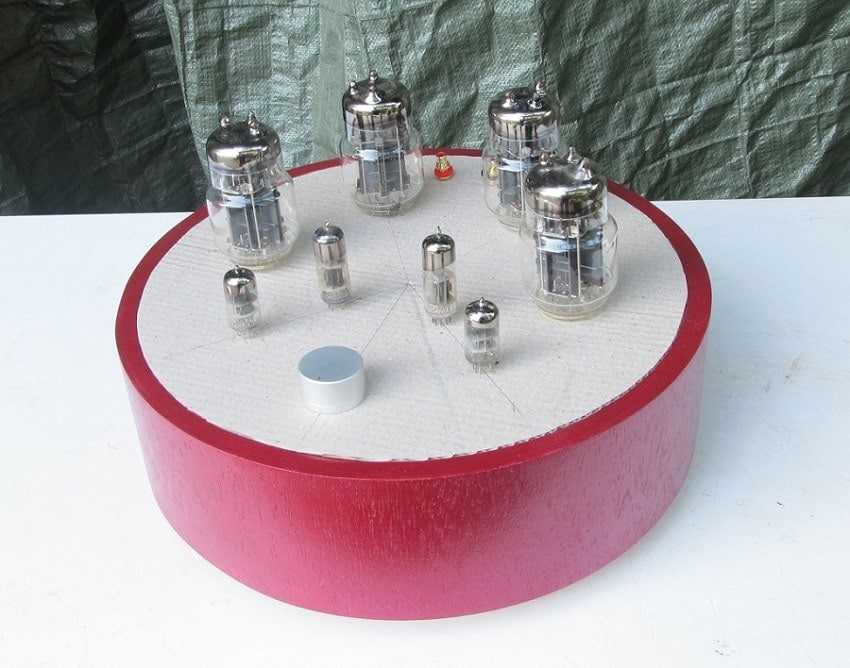

Ovo smo rešili sa lampo. Prototip kutijo skoro završen:
